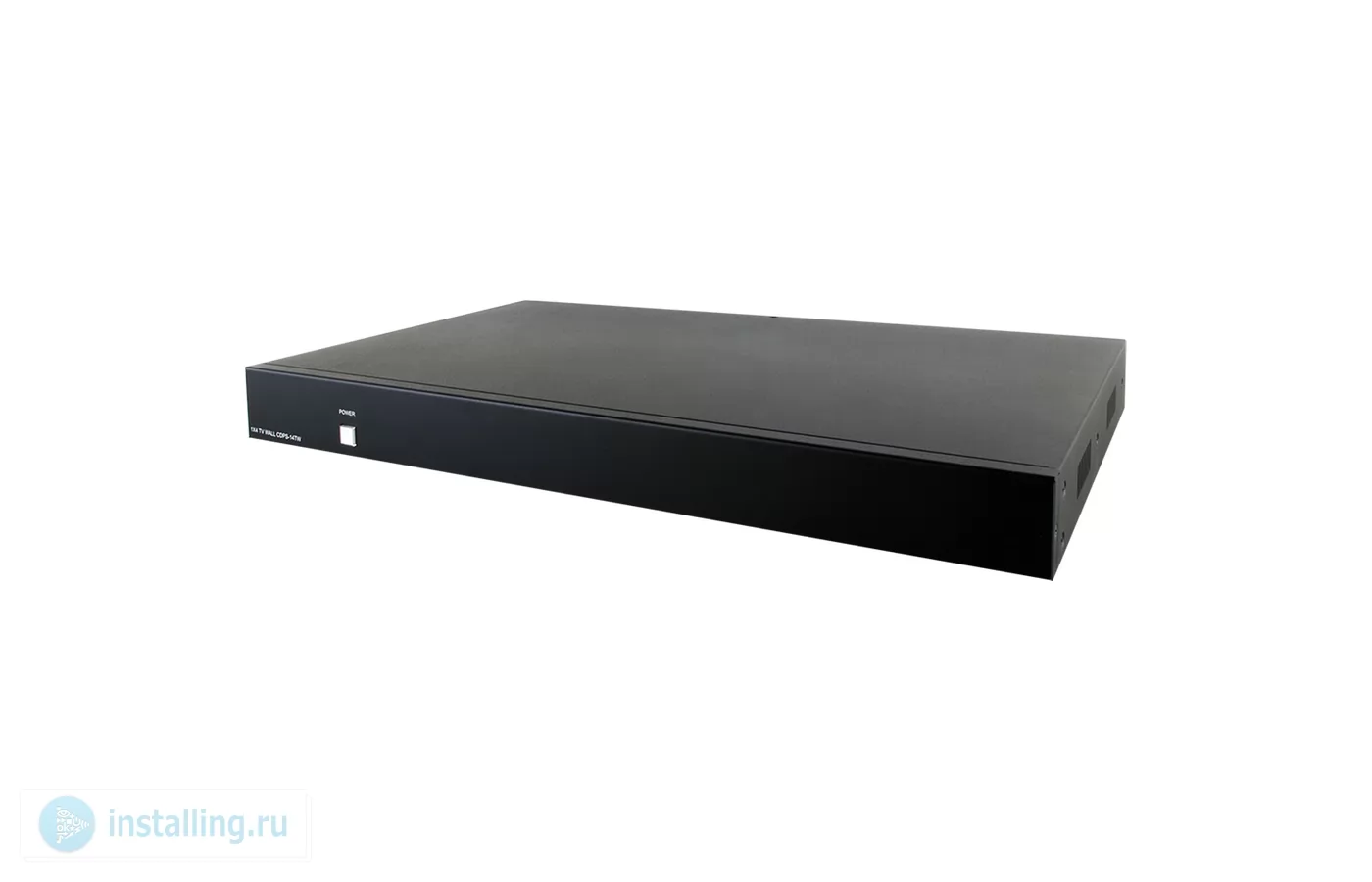

Бесподрывный контроллер видеостены Cypress CDPS-14TW

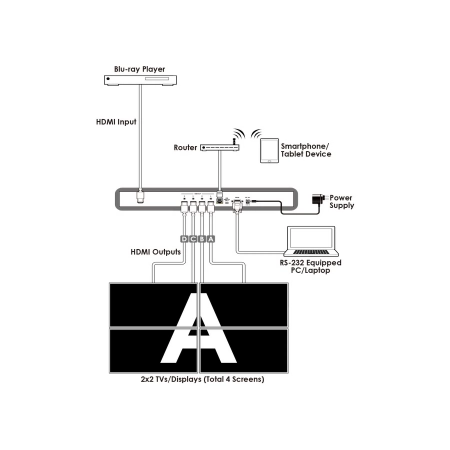

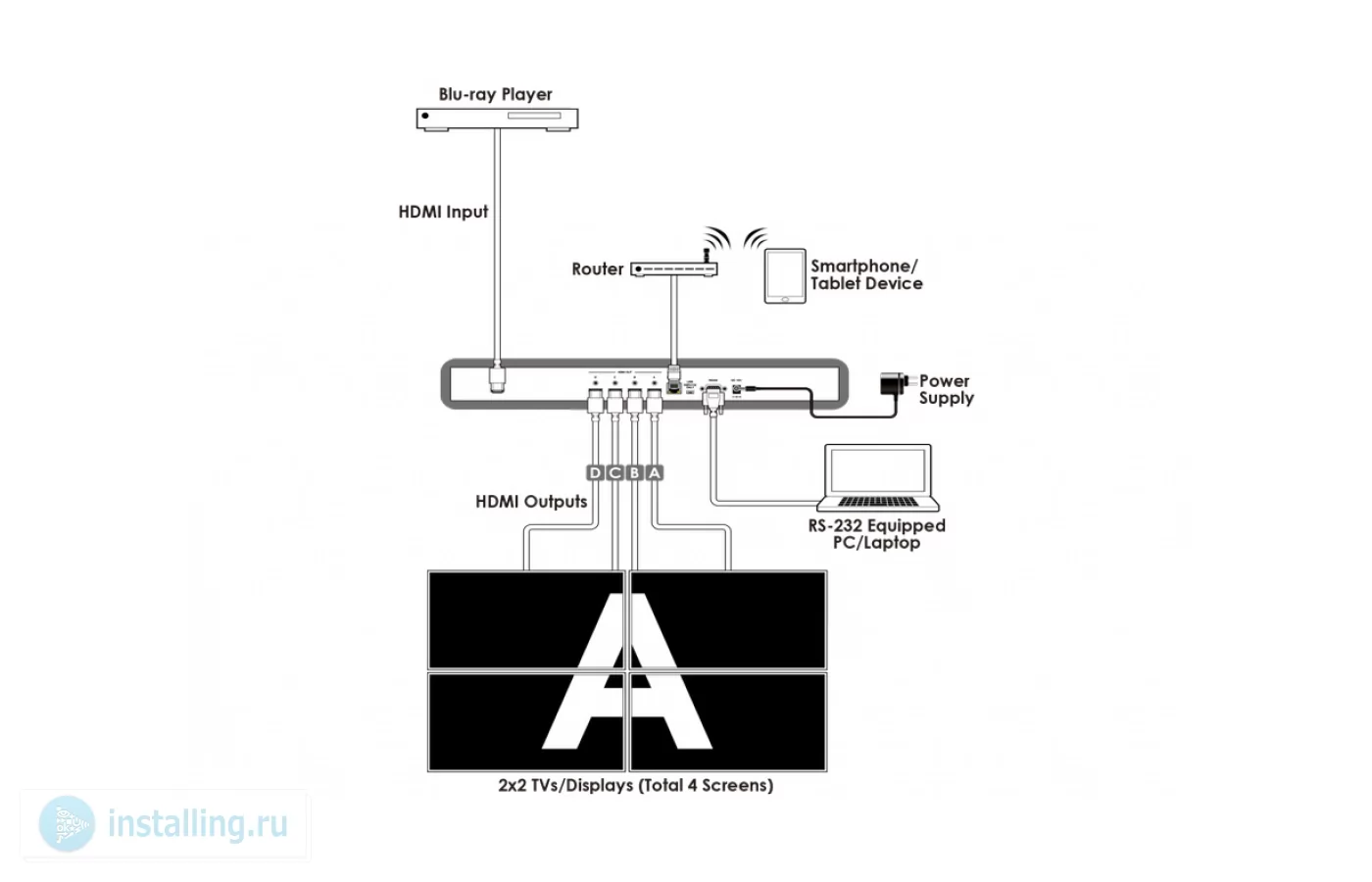

CDPS-14TW – бесподрывный контроллер видеостены 2х2, использующей сигналы интерфейса HDMI. Прибор распределяет сигнал от одного источника отображения на четыре дисплея одновременно, а также поддерживает каскадирование любого требуемого числа устройств для увеличения разрядности комбинации. Для управления видеостеной предусмотрено программное обеспечение с удобным интерфейсом, которое позволяет регулировать настройки как отдельных дисплеев, так и всех сразу, включая выравнивание изображения и компенсацию ширины окантовки модулей. Контроллер соответствует требованиям HDCP, поддерживает разрешения до WUXGA и 1080p, форматы многоканального аудио с частотой дискретизации до 192 кГц для всех совместимых устройств. Управление прибором может осуществляться кнопками на корпусе, через протокол Telnet и интерфейс RS-232.

Примечание. Перед установкой новой версии программного обеспечения необходимо удалить предыдущую версию.

• Совместимость с HDMI и DVI, соответствие требованиям HDCP 1.4

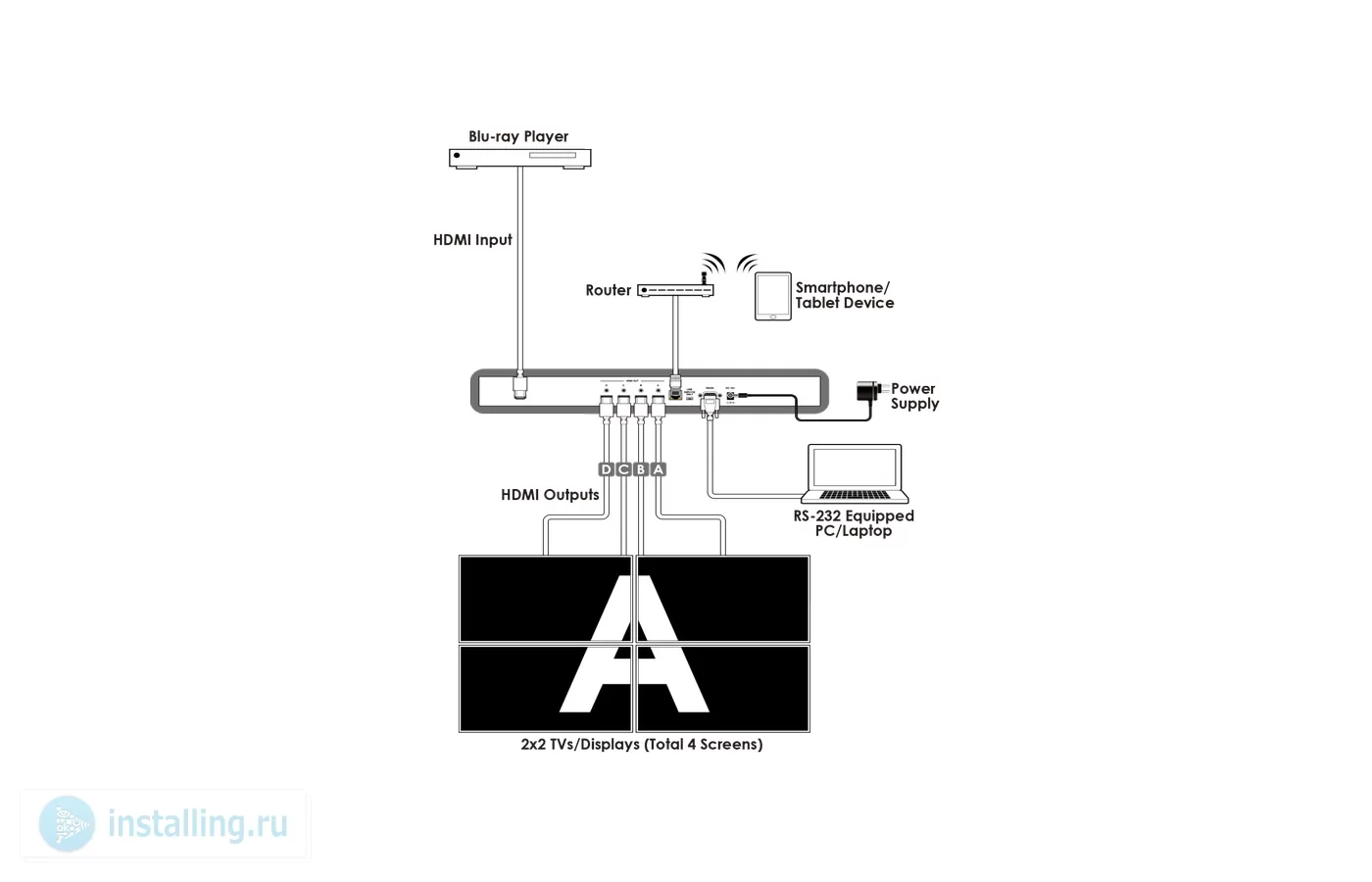

• Показ на видеостену из 4 модулей (2х2) изображения от одного источника в виде целой картинки
• Компенсация ширины окантовки модулей
• Проходной разъем HDMI для каскадирования любого требуемого числа контроллеров, возможность увеличения разрядности видеостены
• Поддерживаемые разрешения: входные – до WUXGA и 1080p, выходные – до 1080p@50/60 Гц
• Программное обеспечение для выбора входных и выходных разрешений (настройки по умолчанию – видео 720p@60 Гц, двухканальное аудио LPCM)
• Возможность управления всеми дисплеями видеостены одной кнопкой
• Прибор прозрачен для сигналов многоканального аудио: LPCM 2/5.1/7.1CH, Dolby Digital 2–5.1CH, DTS 2–5.1CH, Dolby Digital Plus, Dolby TrueHD и DTS-HD Master Audio

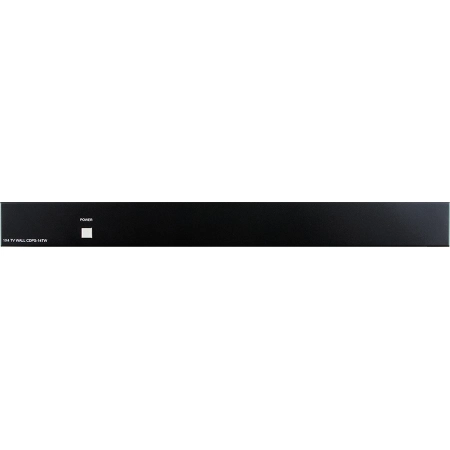

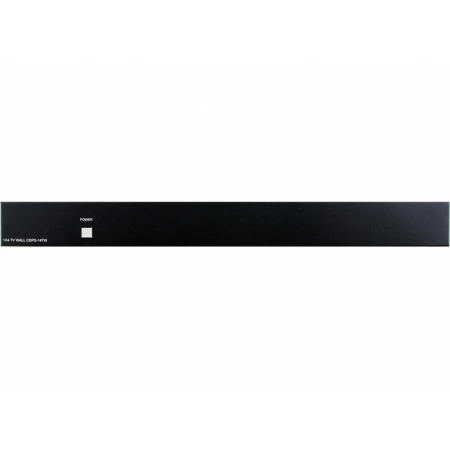

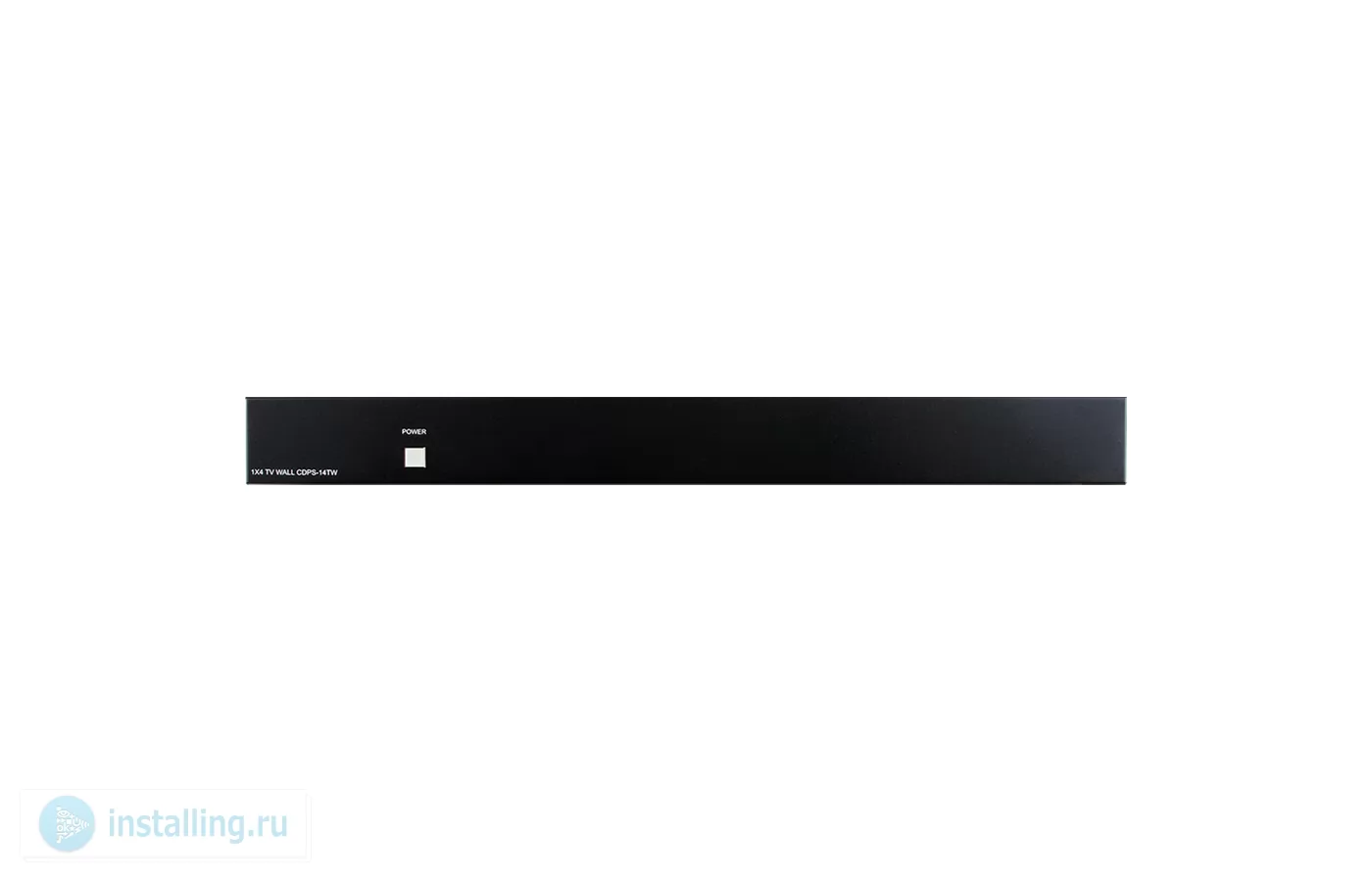

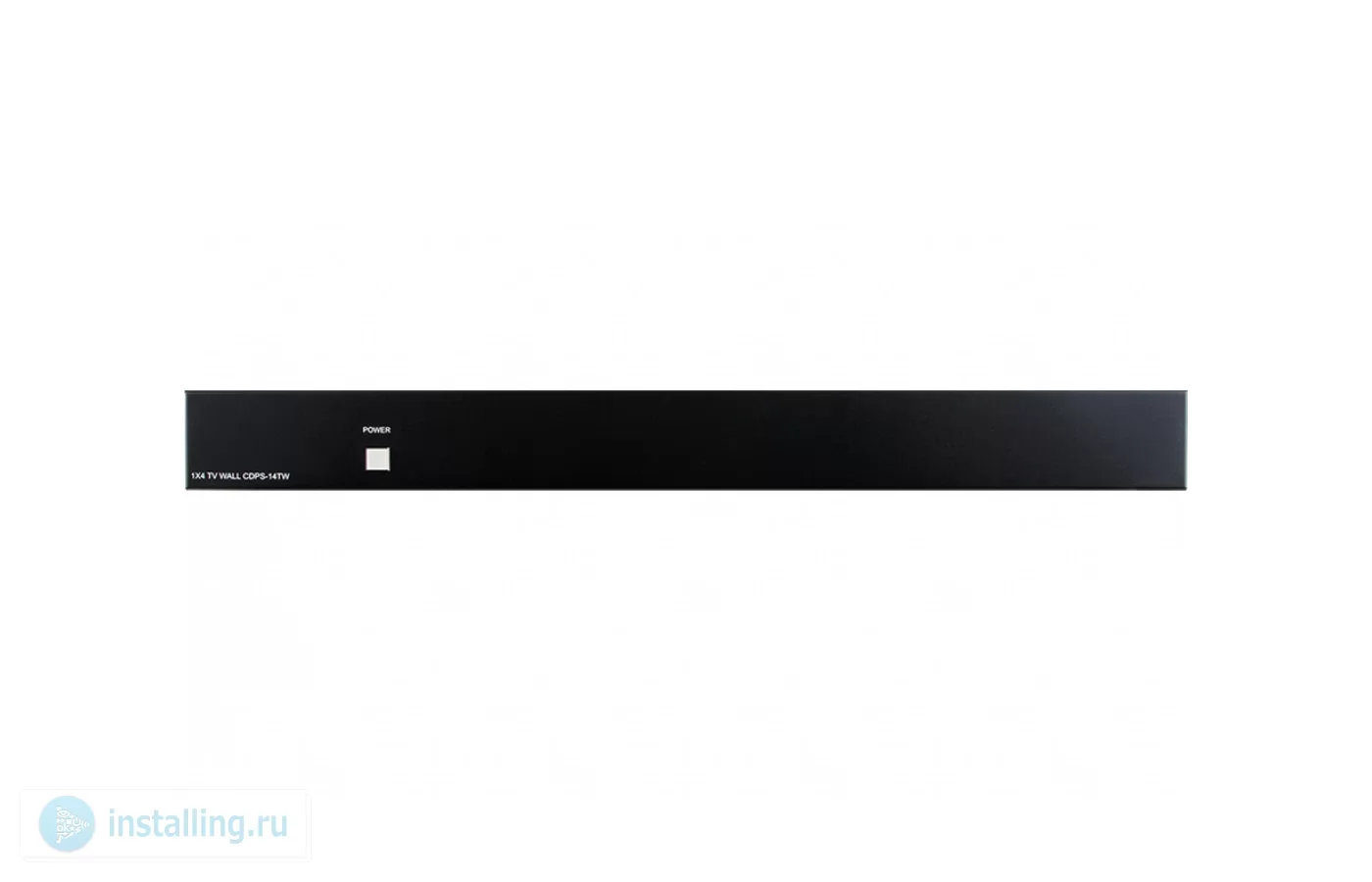

• Управление устройством кнопками на корпусе, через протокол Telnet и интерфейс RS-232

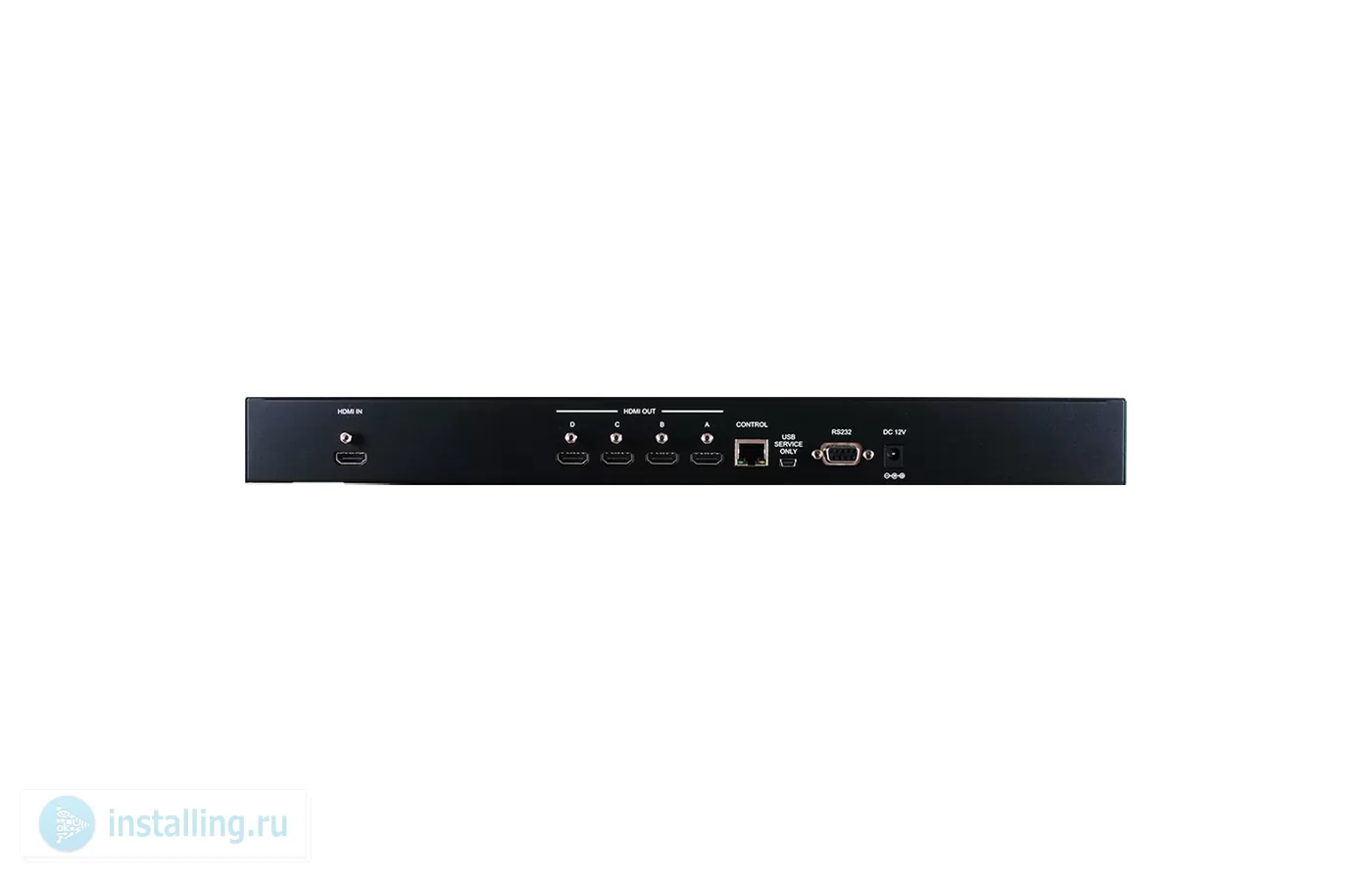

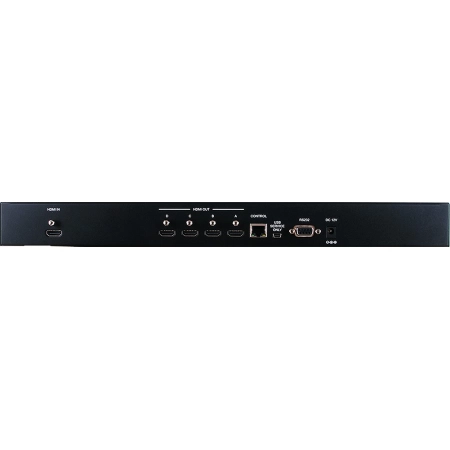

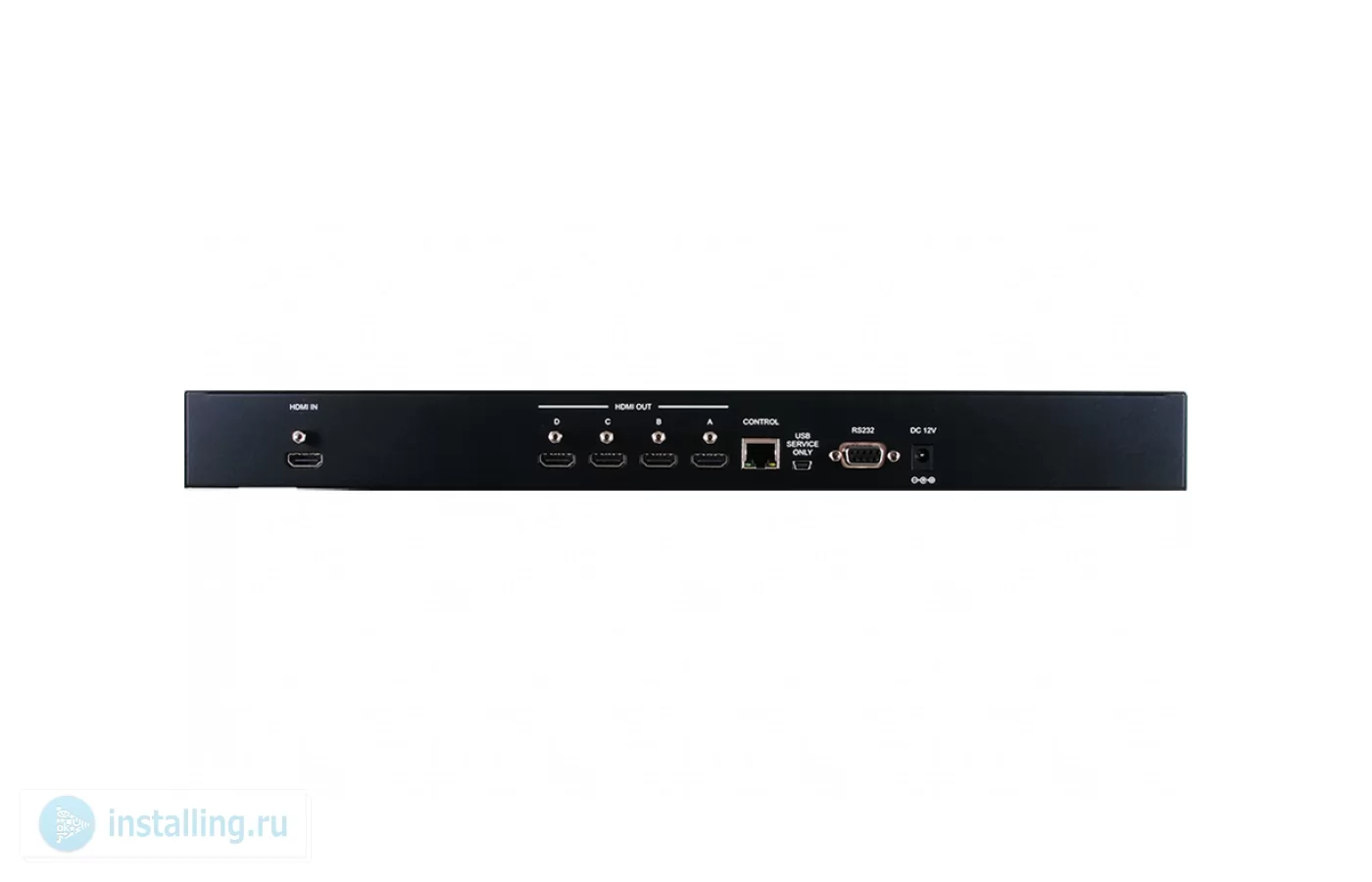

• Входы 1 – HDMI, тип «A» (розетка)
• 1 – RS-232, разъем D-sub D9 (розетка)
• 1 – витая пара, разъем RJ45 (розетка)
• 1 – Mini USB (для обслуживания), тип «B» (розетка)
• Выходы 4 – HDMI, тип «A» (розетка)
• Полоса пропускания видео 225 МГц (6,75 Гбит/с)
• Длина линии передачи до 15 метров при разрешении 1080p с 8-разрядной глубиной кодирования цвета
• Поддерживаемая частота дискретизации аудио до 192 кГц
• Защита от электростатических разрядов ±8 кВ (через воздух), ±4 кВ (при касании)

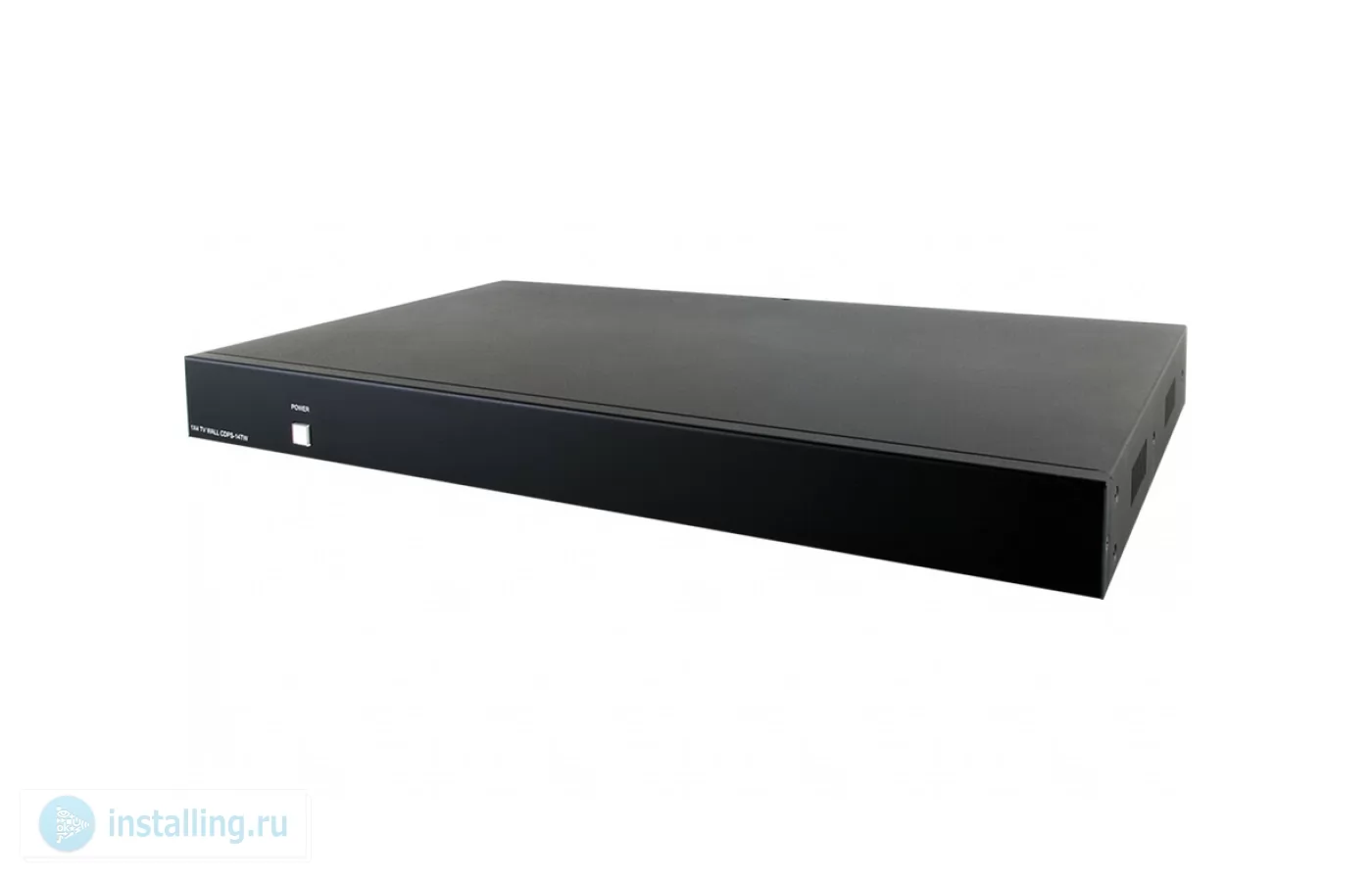

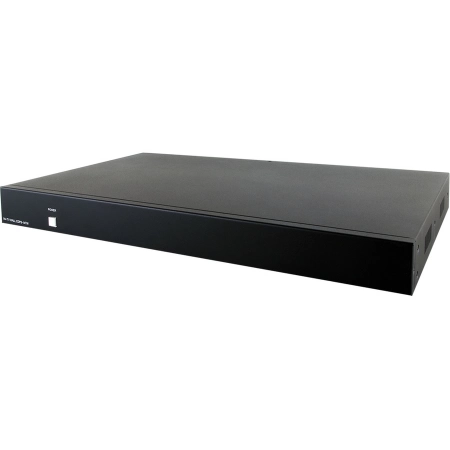

• Корпус металлический черного цвета
• Рабочая температура 0°...+40°C
• Температура хранения -20°...+60°C
• Относительная влажность воздуха от 20% до 90% без конденсации
• Питание 12 В, 3 А
• Потребляемая мощность 12,3 Вт
• Габаритные размеры (Ш x Г x В) 436 x 256 x 49 мм
• Масса 2,815 кг
• В комплекте блок питания, монтажные уголки
