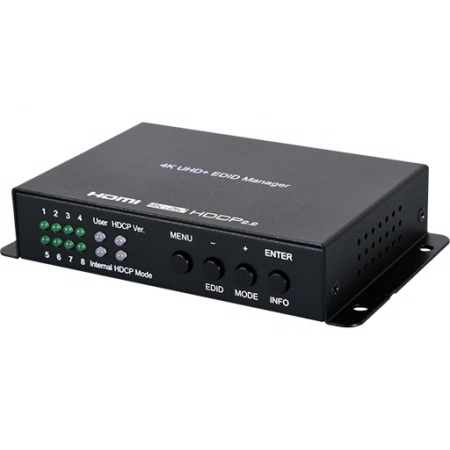

CED-2M – EDID-менеджер для сигнала интерфейса HDMI разрешением до 4096x2160/60 (4:4:4) c HDCP 1.4/2.2, позволяющий: считывать и копировать во внутреннюю память EDID-данные с устройства отображения; редактировать и записать информацию в устройство отображения (если оно позволяет это); эмулировать EDID – источник HDMI считывает EDID из памяти устройства; работать в режиме bypass. Имеются 8 типовых конфигураций EDID, 8 ячеек памяти для пользовательских настроек. Поставляется со специальным ПО.
Основные особенности- Пропускная способность интерфейса HDMI – 18?Гбит/с на входе и выходе (600 МГц)
- Разрешения сигнала – вплоть до 3840x2160/60 (4:4:4, 8 бит) и 4096x2160/60 (4:4:4, 8 бит)
- Поддержка 48-разрядного Deep Color для сигналов до 1080p/60
- Совместим с HDCP 1.4 и 2.2
- Возможна работа с сигналами интерфейса DVI 1.0 через переходники HDMI-DVI
- Сквозная передача вложенного аудио LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream
- Сквозная передача сигналов протокола CEC
- 4 режима работы с EDID-данными:
- чтение: устройство считывает и копирует во внутреннюю память EDID-блок устройства отображения
- запись: перезаписывает блок EDID подключенного устройства отображения (если данная функция поддерживается дисплеем)
- эмуляция: источник HDMI-сигнала считывает EDID-блок из памяти прибора (выбор из скопированных конфигураций, заводских или пользовательских предустановок)
- bypass: источник HDMI-сигнала считывает данные блока непосредственно с устройства отображения без какого-либо участия прибора
- 8 заводских предустановок, 8 ячеек памяти для записи пользовательских предустановок или скопированного с устройства отображения блока EDID

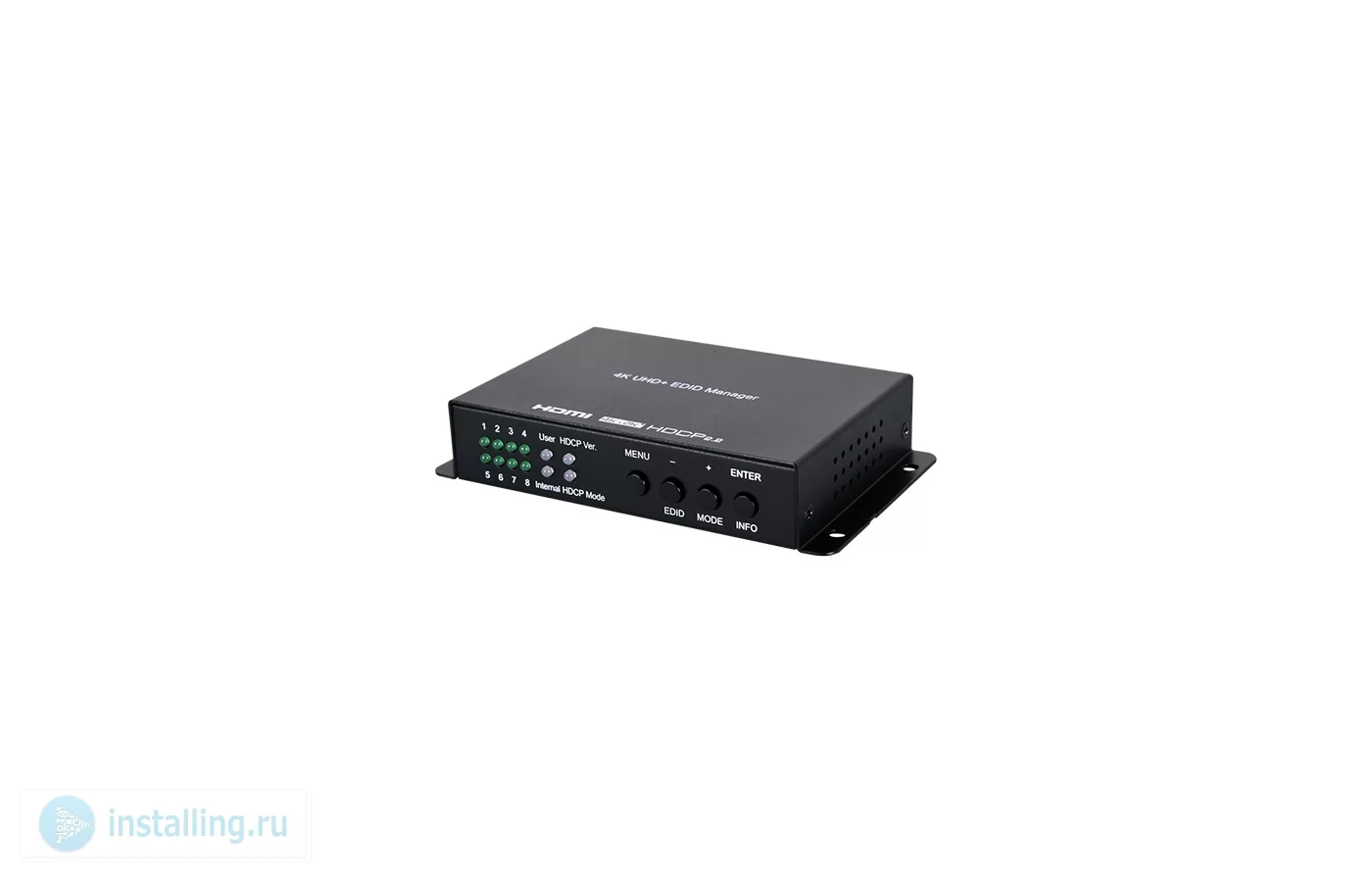

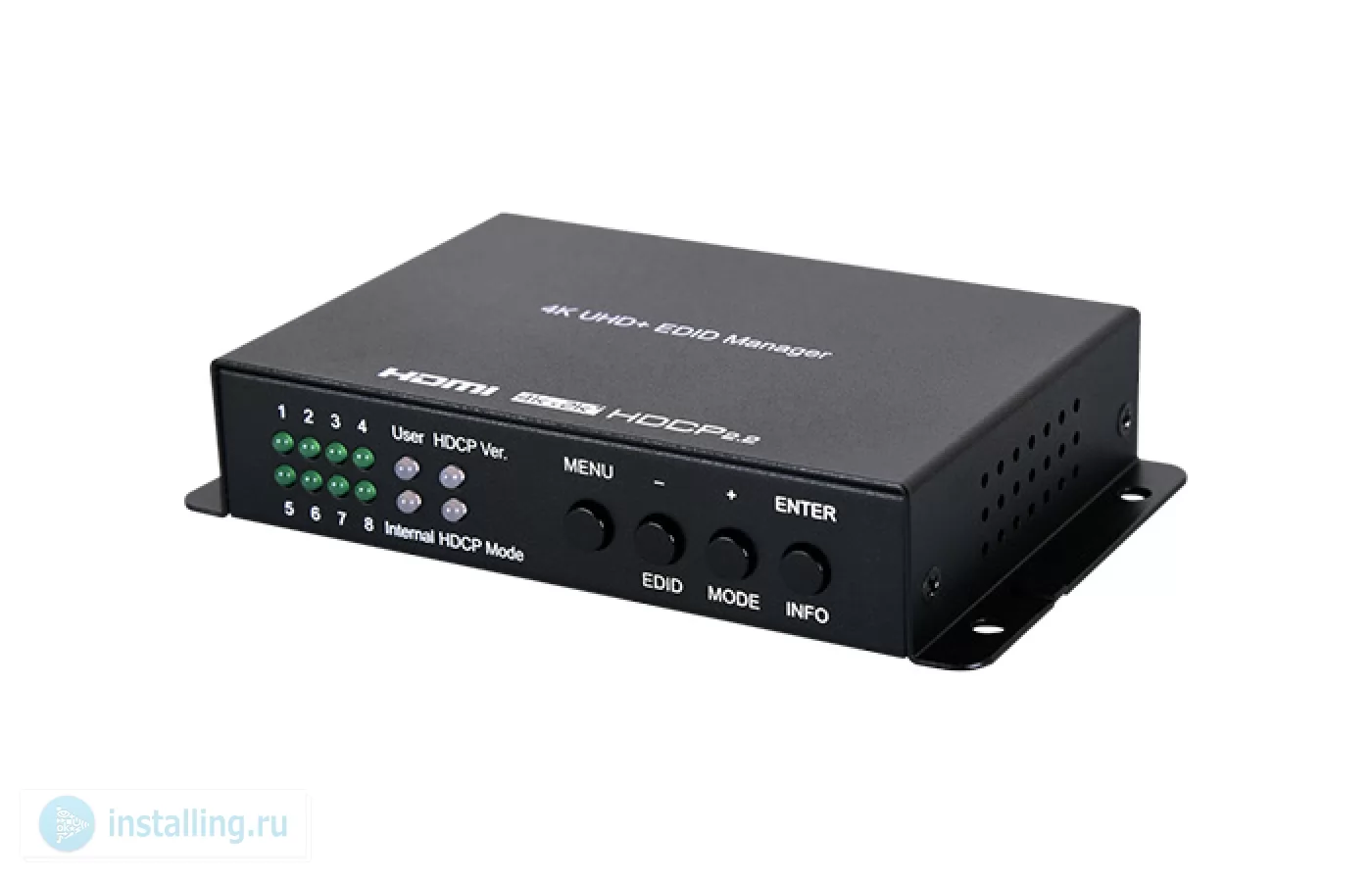

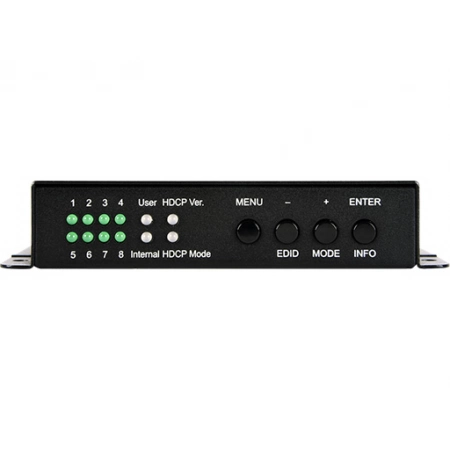

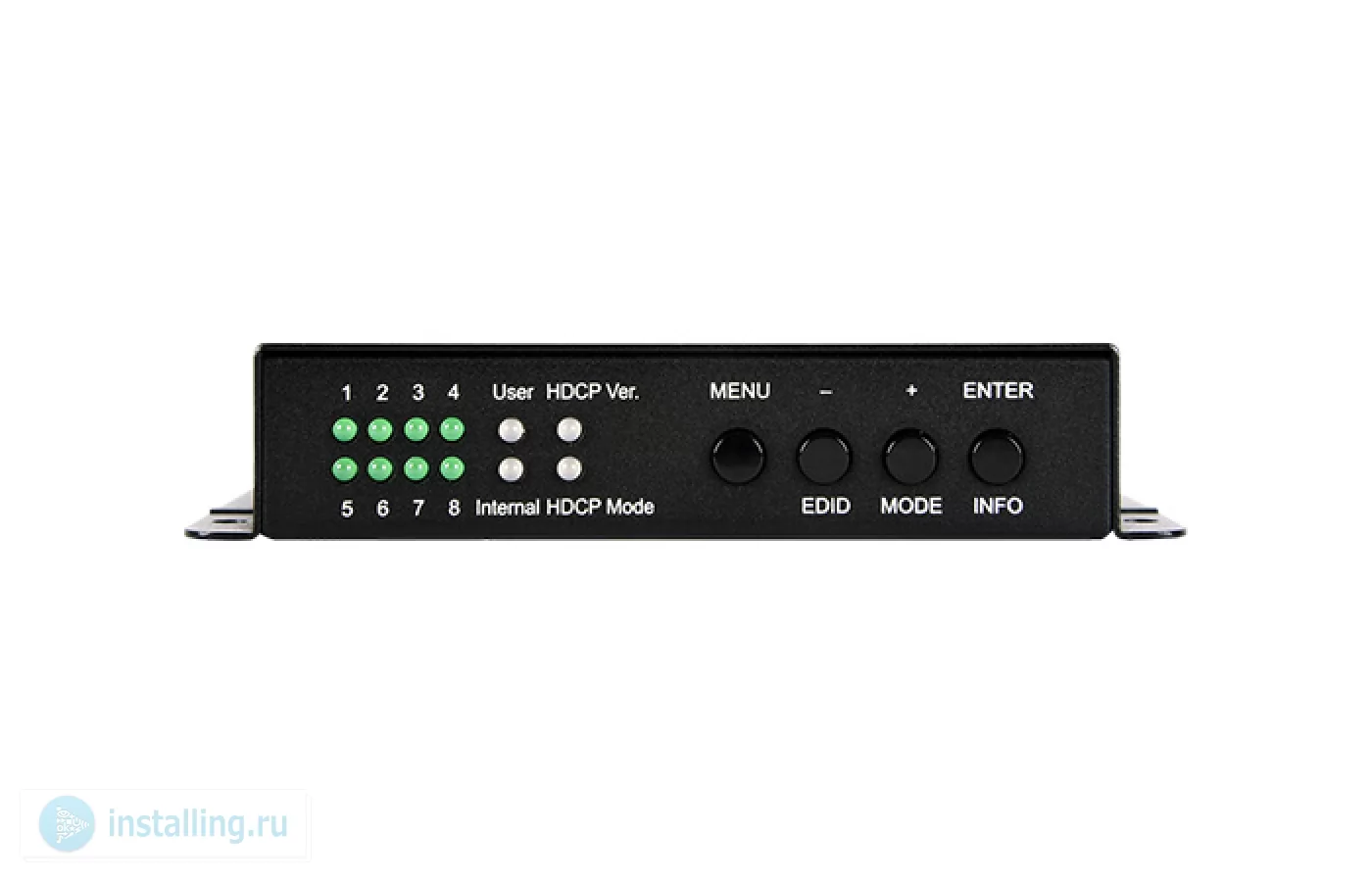

- Экранное меню, управляемое кнопками на корпусе
- Управляющее программное обеспечение для ПК для EDID-менеджмента

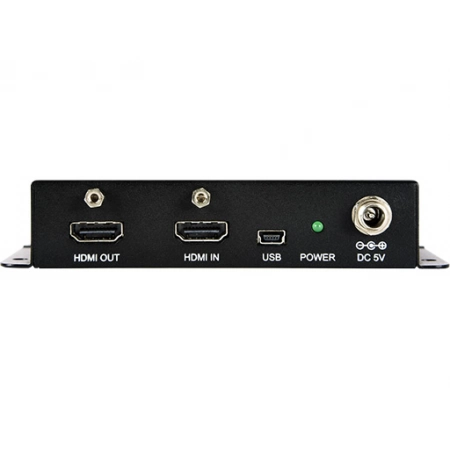

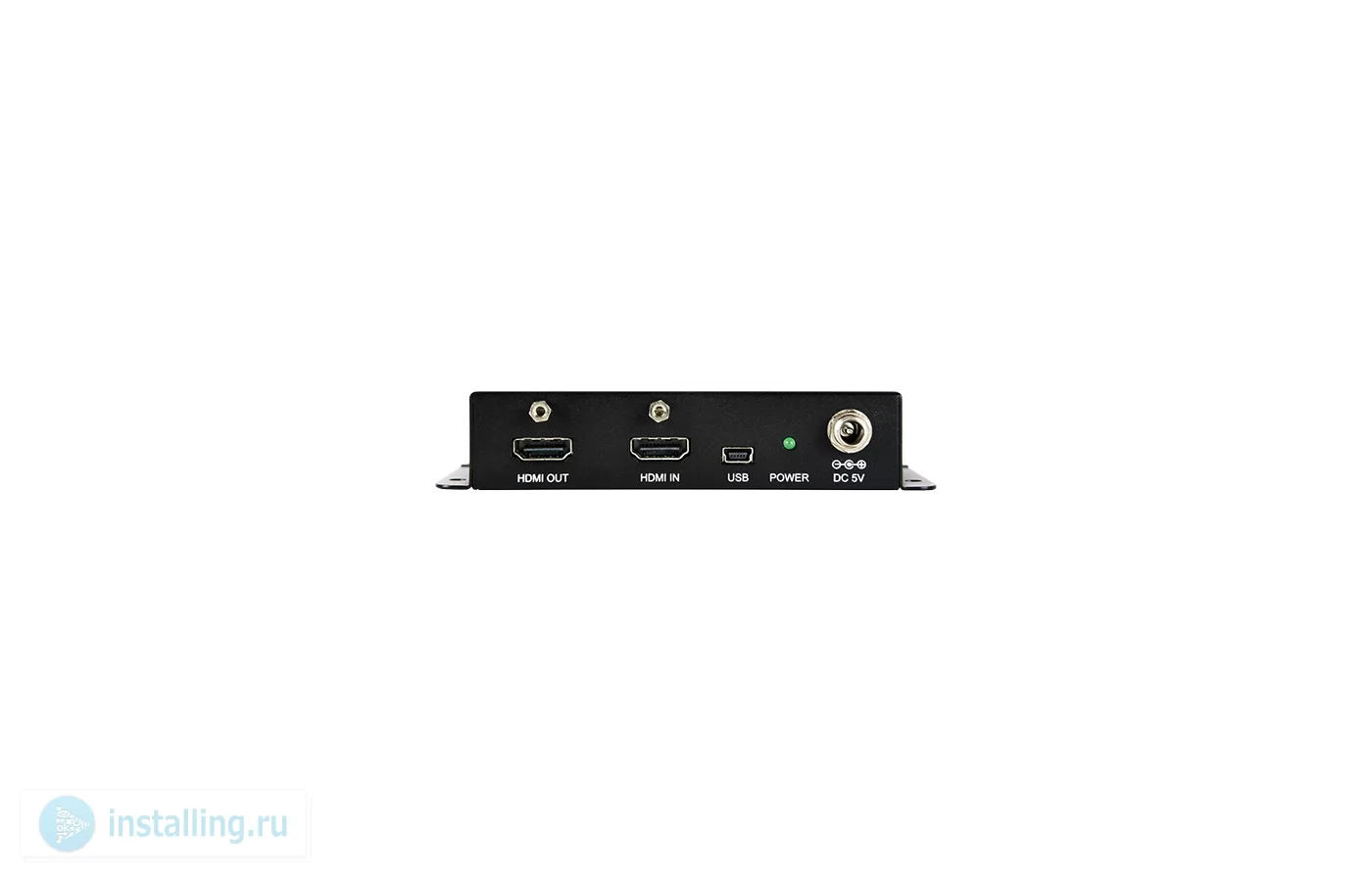

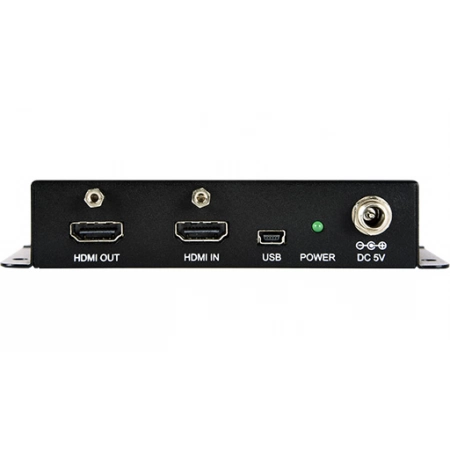

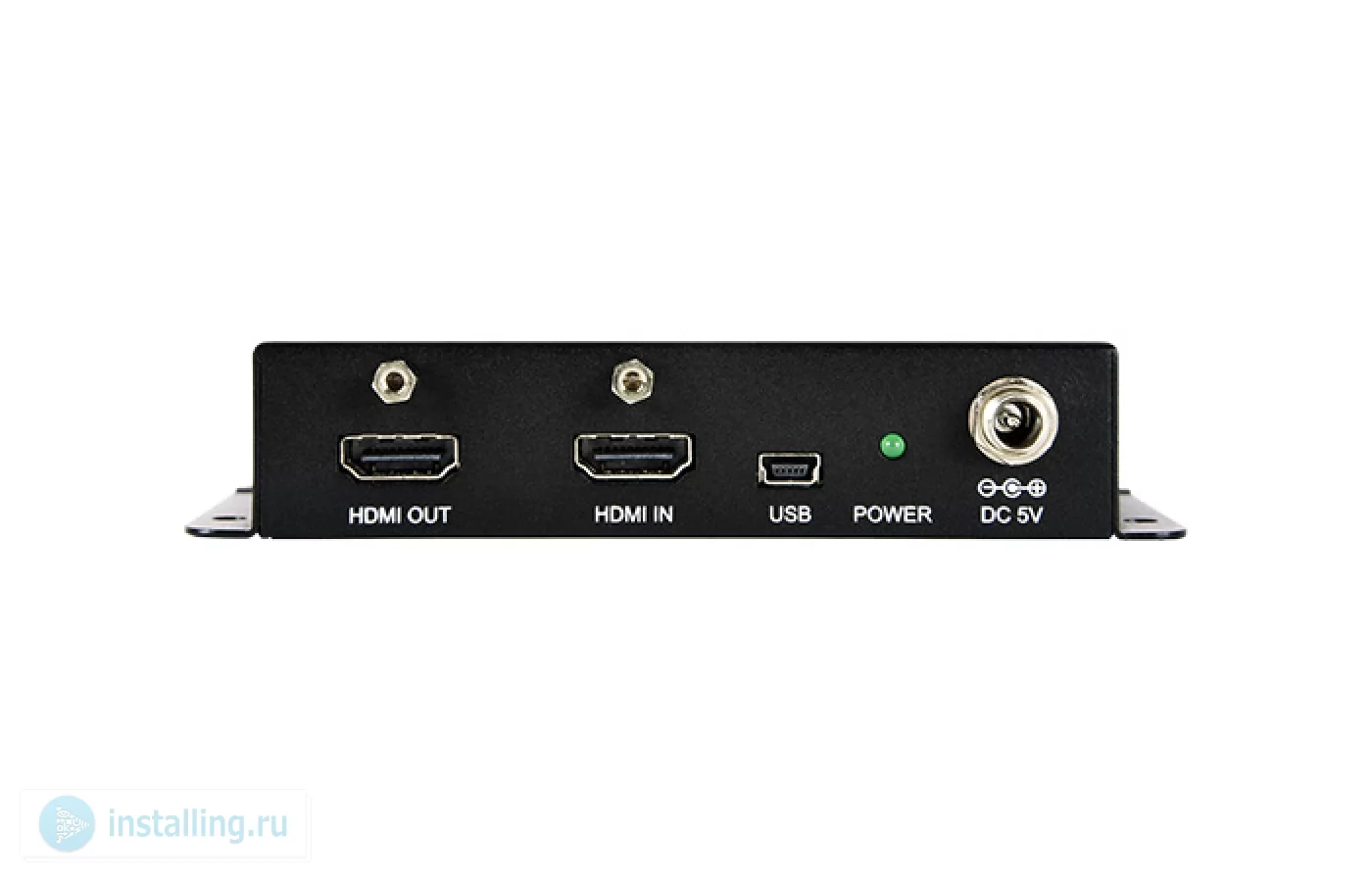

Технические характеристики- Входы 1 – HDMI, тип A (розетка)
- Выходы 1 – HDMI, тип A (розетка)
- Порты 1 – USB (подключение к ПК), mini-B (розетка)
- Полоса пропускания 600 МГц / 18 Гбит/с
- Поддерживаемые разрешения на входе и выходе
- 720x480 60, 720x576 50, 800x600 56/60/72/75/85, 1024x768 60/75/85, 1280x720 50/60, 1280x768 60/70/75/85, 1280x800 60, 1280x1024 60, 1360x768 60, 1600x1200 60, 1920x1080i 50/60, 1920x1080p 24/25/30/50/60, 1920x1200 60(RB), 3840x2160 24/25/30/50/60, 3840x2160 50/60 (YUV 4:2:0), 4096x2160 24/25/30/50/60, 4096x2160 50/60 (YUV 4:2:0)
- Длина кабеля HDMI 10 м – 1080p/60, 12 бит
- 3 м – 4K 60, 4:4:4, 8 бит

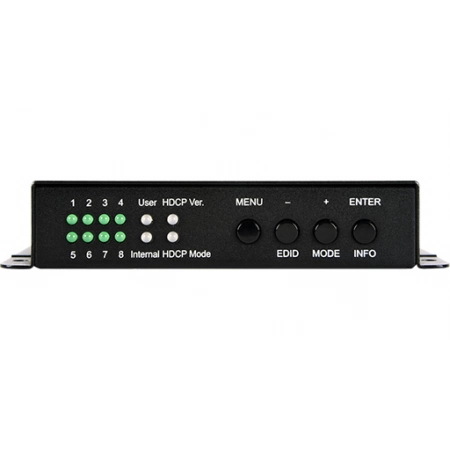

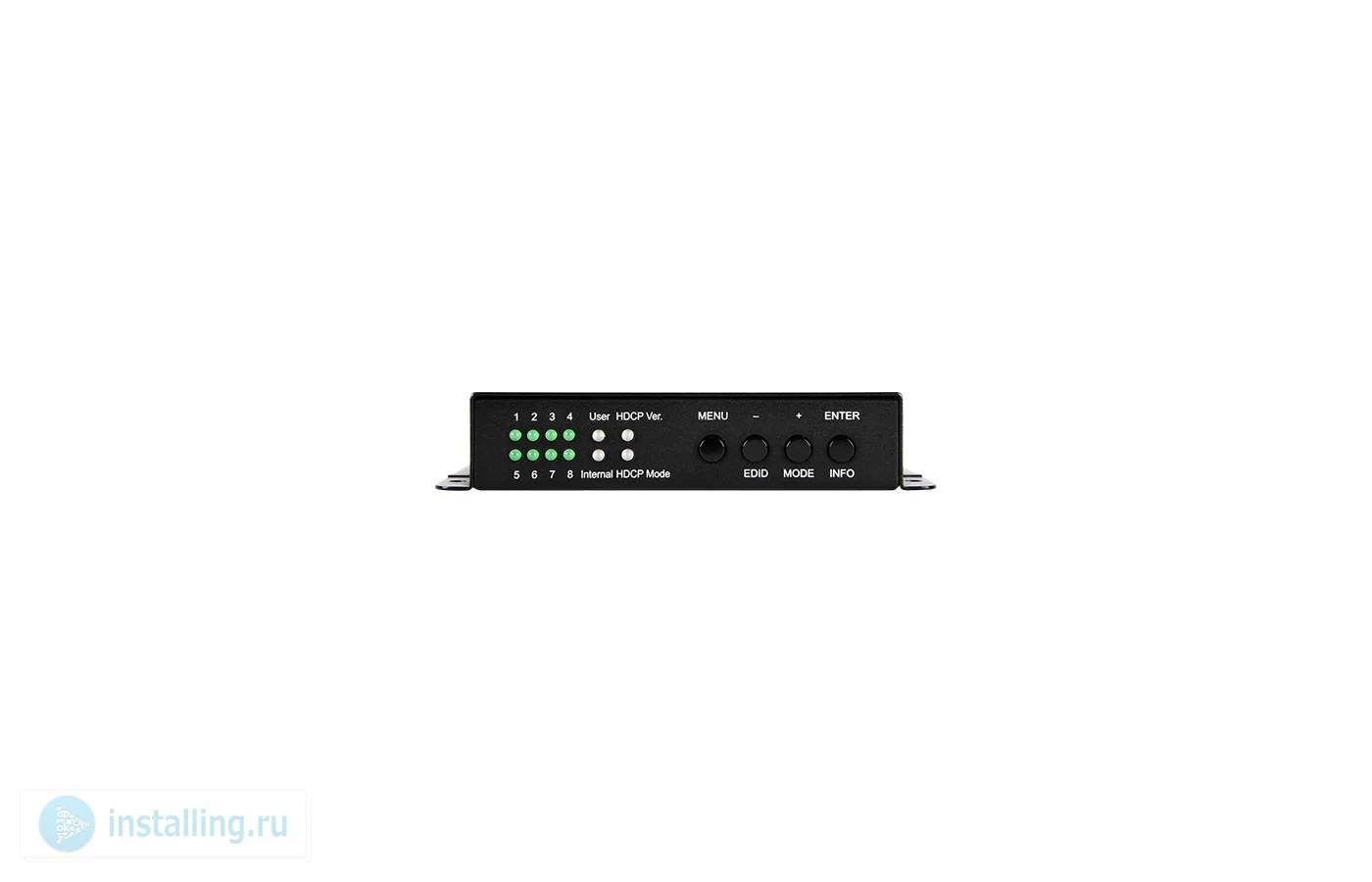

- Индикация выбранный блок EDID (1-8), режим (User, Internal), версия HDCP, режим HDCP, питание
- Материал корпуса металл
- Цвет черный
- Защита от электростатических разрядов ±12?кВ (воздушный разряд)
- ±8?кВ (контактный разряд)
- Диапазон рабочих температур 0… 40 °C
- Диапазон температур хранения -20… +60 °C
- Питание 5 В, 2.6 А
- Энергопотребление 2,8 Вт
- Габаритные размеры (ШxГxВ) 128 x 25 x 83 мм (с учетом разъемов)
- Масса 0,268 кг
В комплекте- Прибор CED-2M – 1 шт.
- Блок питания (5?В, 2.6?А) – 1 шт.
- Руководство пользователя
