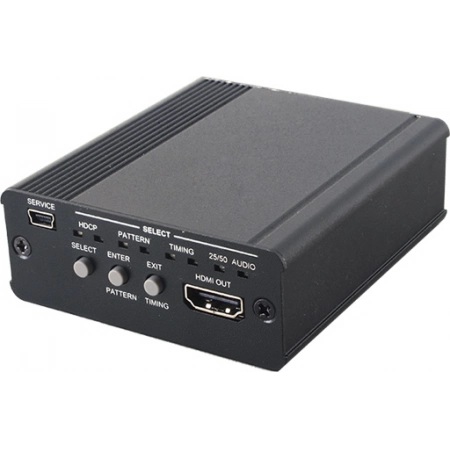

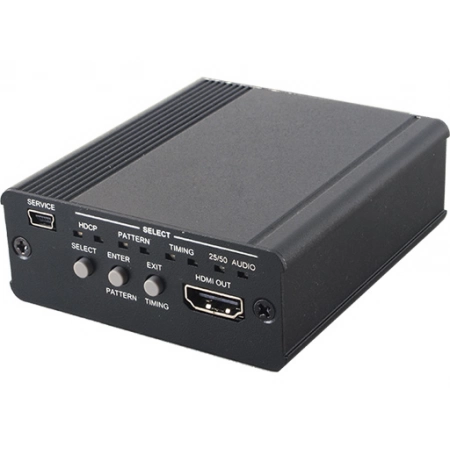

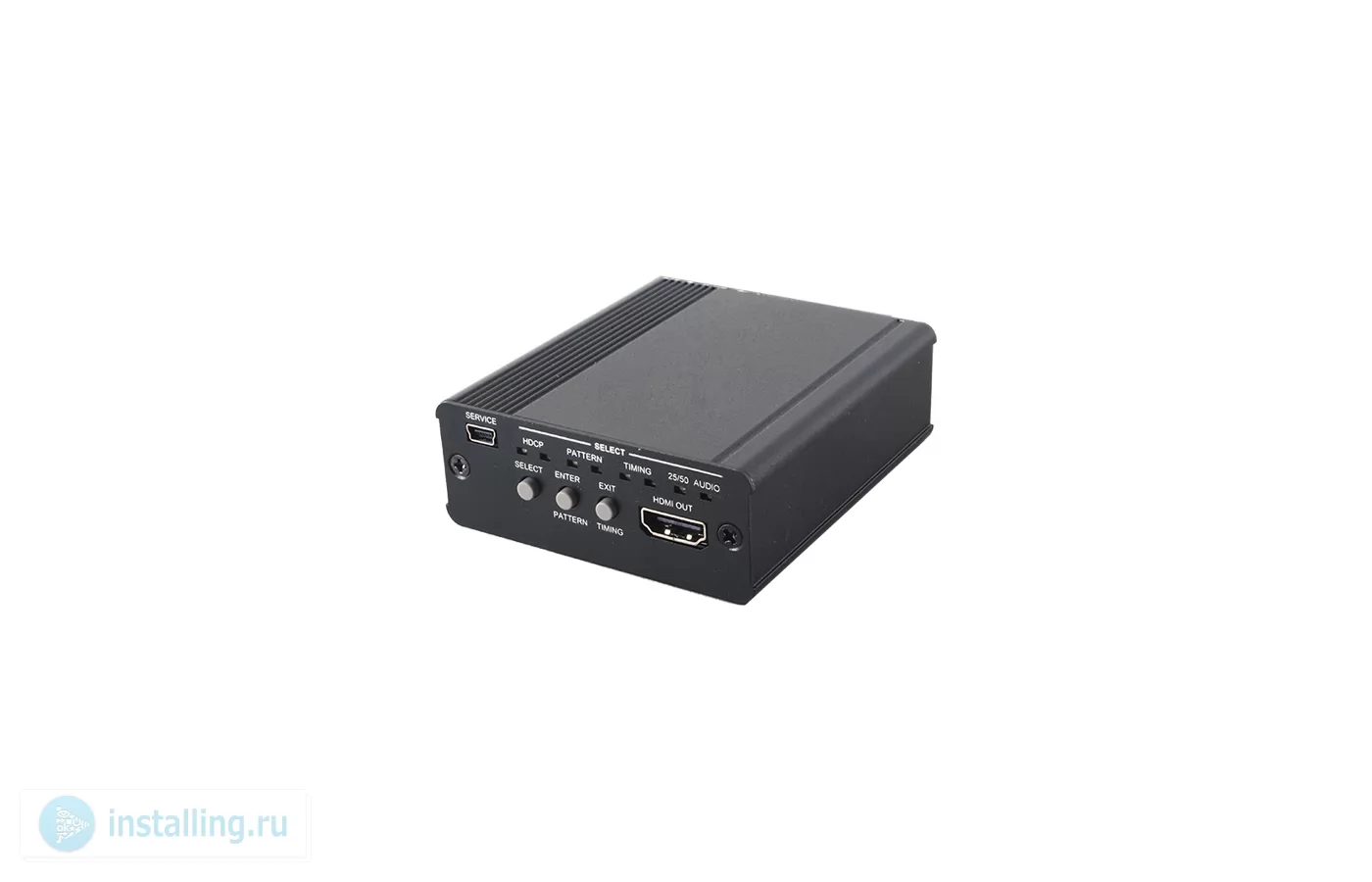

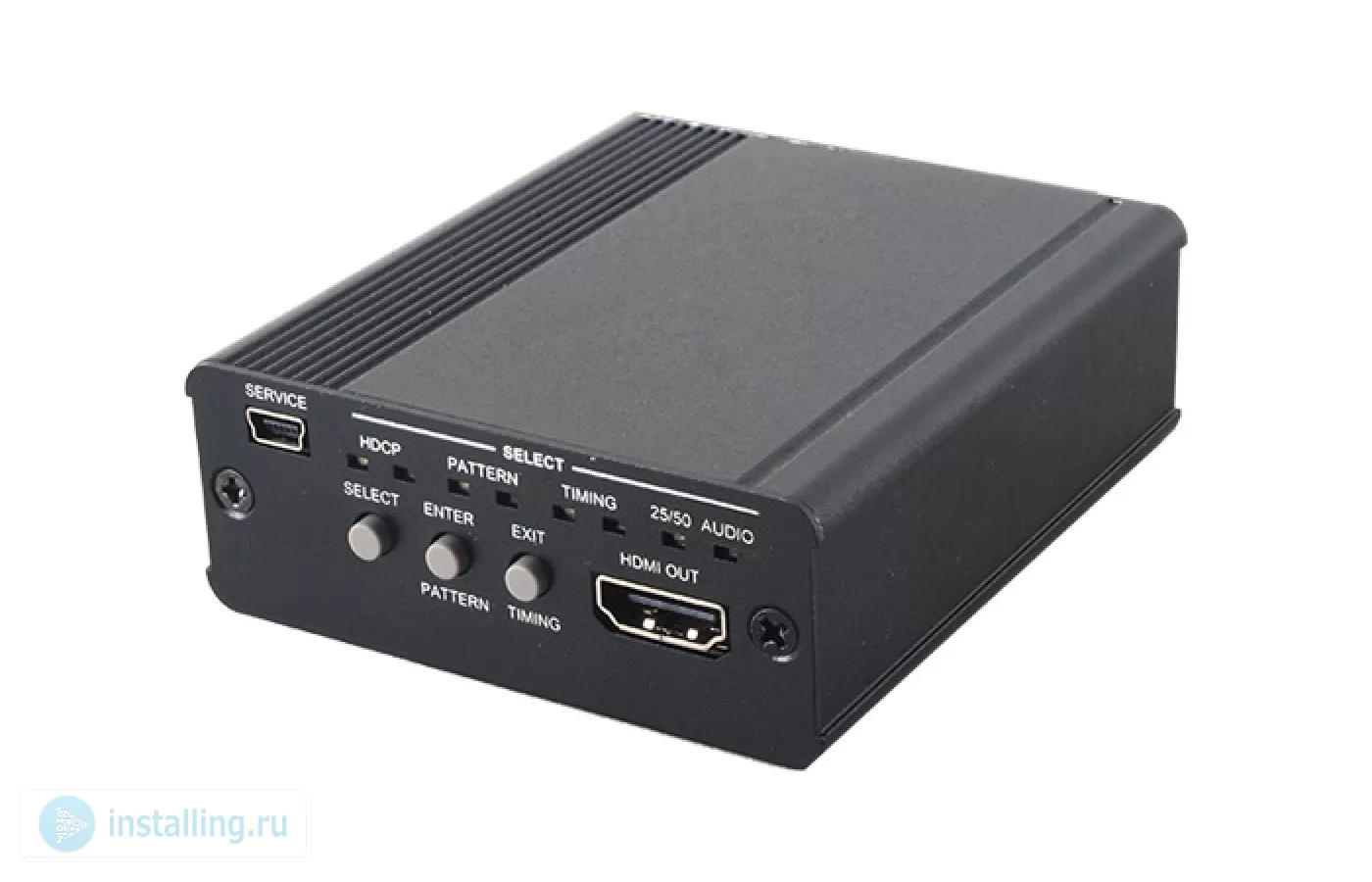

Эмбеддер Cypress CPLUS-11HB

CPLUS-11HB – эмбеддер стереоаудио (2хRCA) или цифрового аудио S/PDIF (Toslink) со встроенным генератором тестовых сигналов HDMI до 4K2K/60 c HDCP 1.4/2.2, полоса пропускания 600 МГц. Устройство способно формировать 4 тестовых таблицы в шести стандартных разрешениях Full HD и Ultra HD. Прибор позволяет наглядно диагностировать качество работы устройств отображения, линий передачи сигналов, воспроизведение аудио.

• Поддерживает сигналы HDMI 4K2K (пропускная спобность – 18 Гбит/с) с HDCP 2.2
• Генерирует тестовые сигналы HDMI в 6 различных разрешениях вплоть до 4K2K/60 с изображением 4 настроечных таблиц
• Формирует тестовые сигналы с HDCP 2.2, HDCP 1.4, а также без HDCP
• Позволяет встраивать аудиосигнал с внешних источников в поток HDMI (цифровой или аналоговый)
• Управление осуществляется кнопками на корпусе устройства

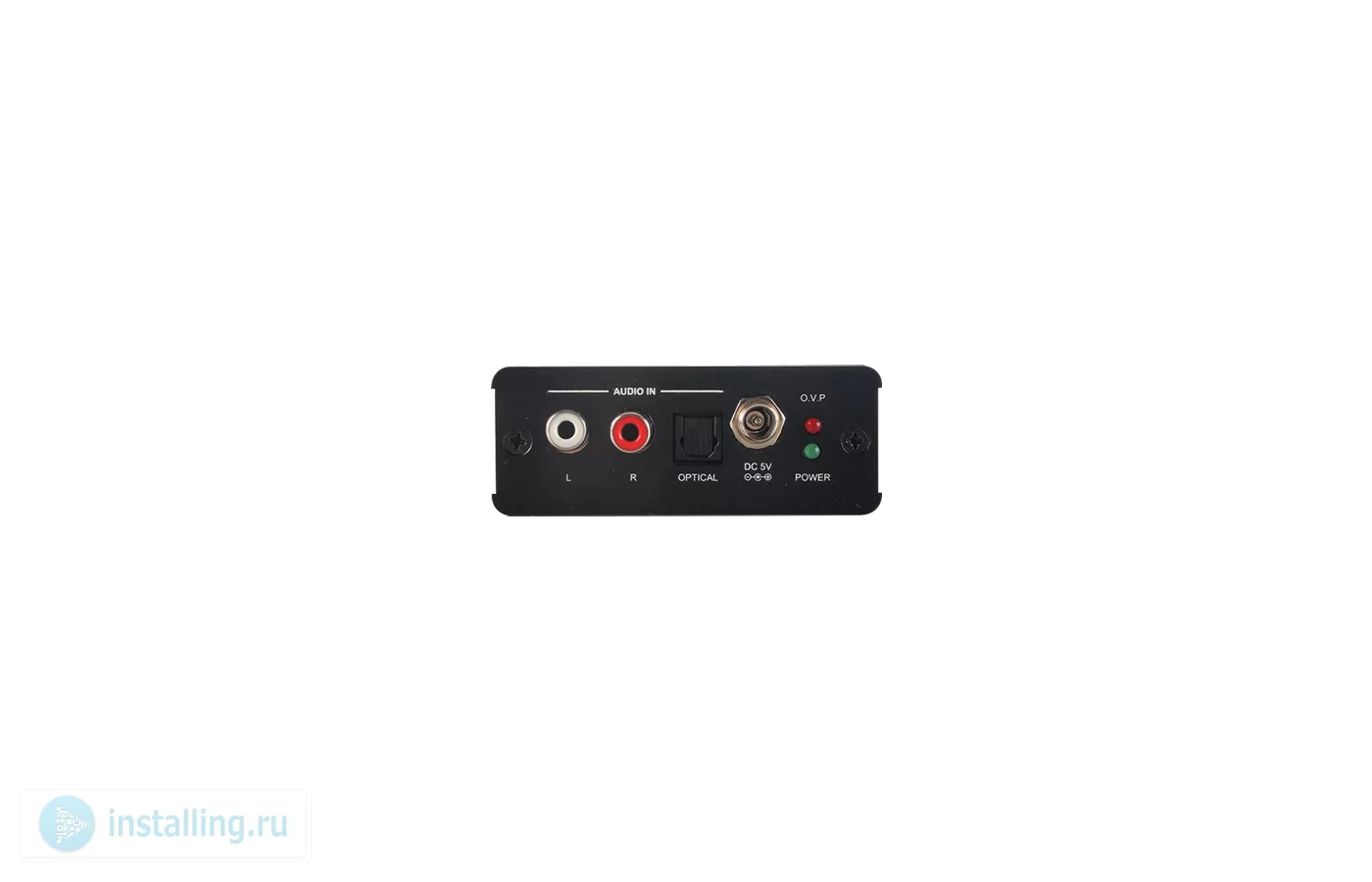

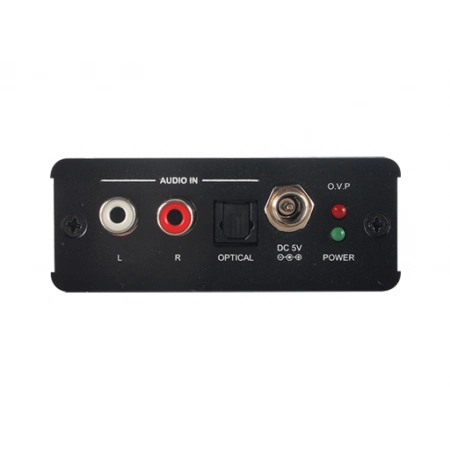

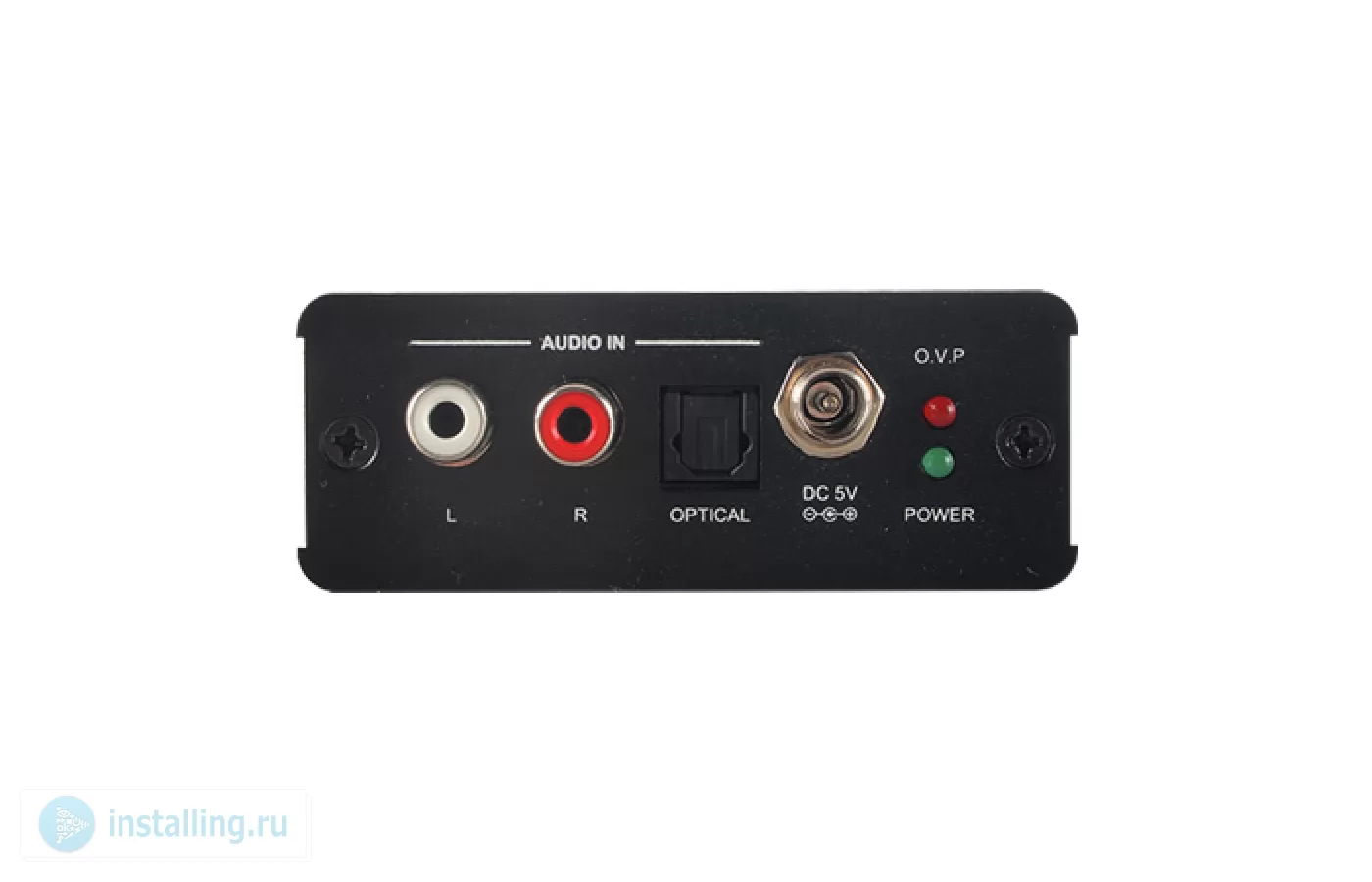

• Входы 1 – цифровое аудио S/PDIF, оптический интерфейс TOSLINK
• 1 – небалансное стерео, разъемы RCA (розетка)

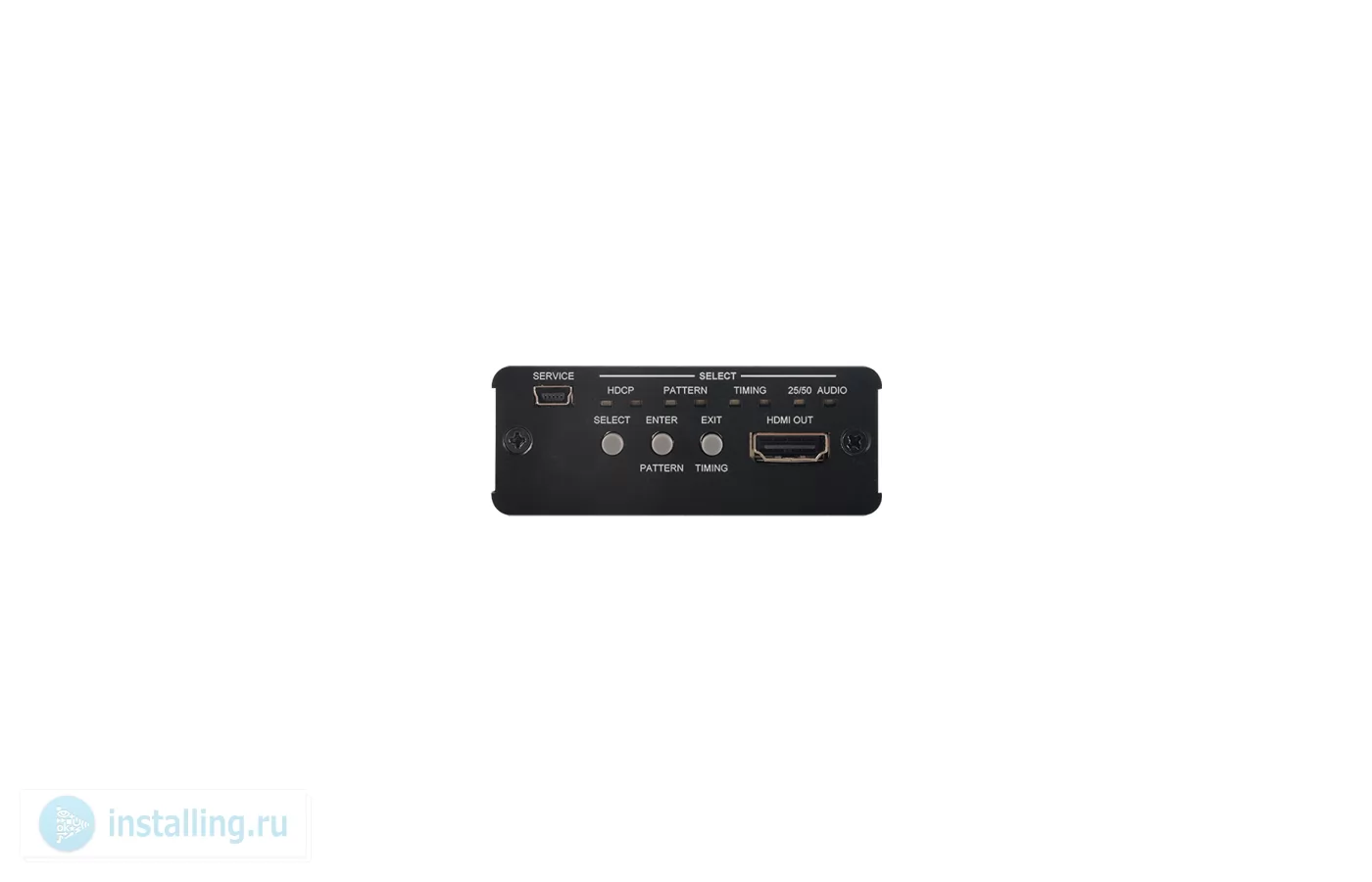

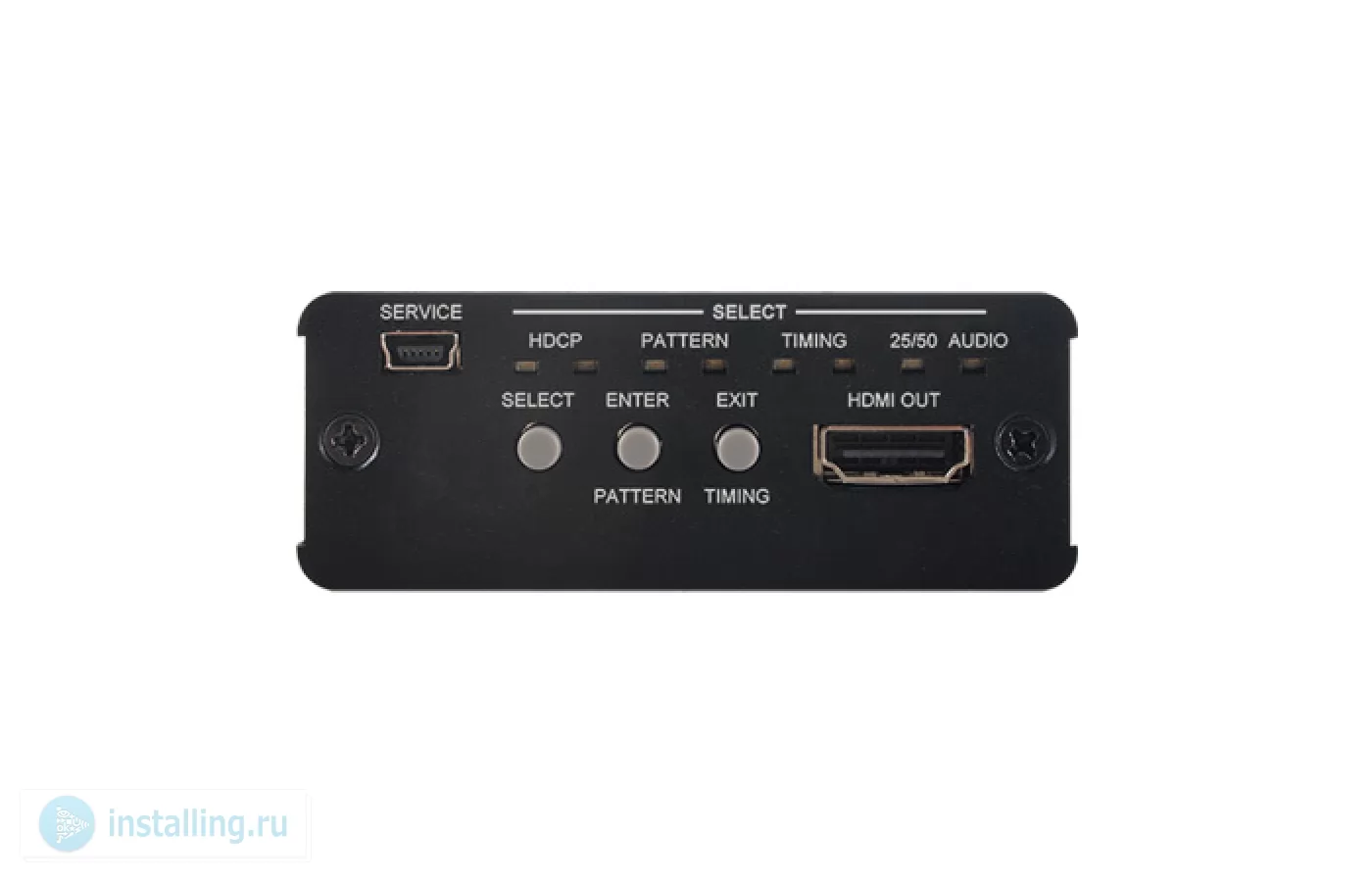

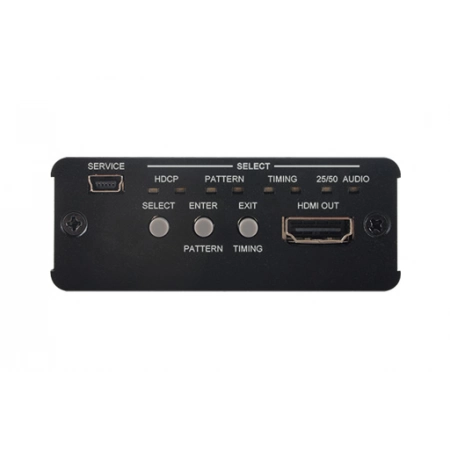

• Выходы 1 – HDMI, тип А (розетка)
• Порты 1 – USB (сервисный), разъем mini-B (розетка)
• Полоса пропускания видеосигнала 600 МГц / 18 Гбит/с
• Поддерживаемые разрешения 720p 50/60 Гц, 1080p 50/60 Гц, 4K2K (3840x2160) 25/30/50/60 Гц
• Длина кабеля HDMI 5 м для сигналов 1080p 50/60 Гц, 4K2K 25/30/50/60 Гц
• Диапазон рабочих температур 0... +40 °С
• Диапазон температур хранения -20... +60 °С
• Относительная влажность от 20 до 90% без конденсации
• Питание 5 В, 2.6 А
• Габаритные размеры (ШxГxВ) 78,5 х 95,25 х 30 мм (с учетом разъемов)
• Масса 0,202 кг

Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.

• Эмбеддер аудиосигналов CPLUS-11HB – 1 шт.
• Блок питания – 1 шт.
• Руководство пользователя
