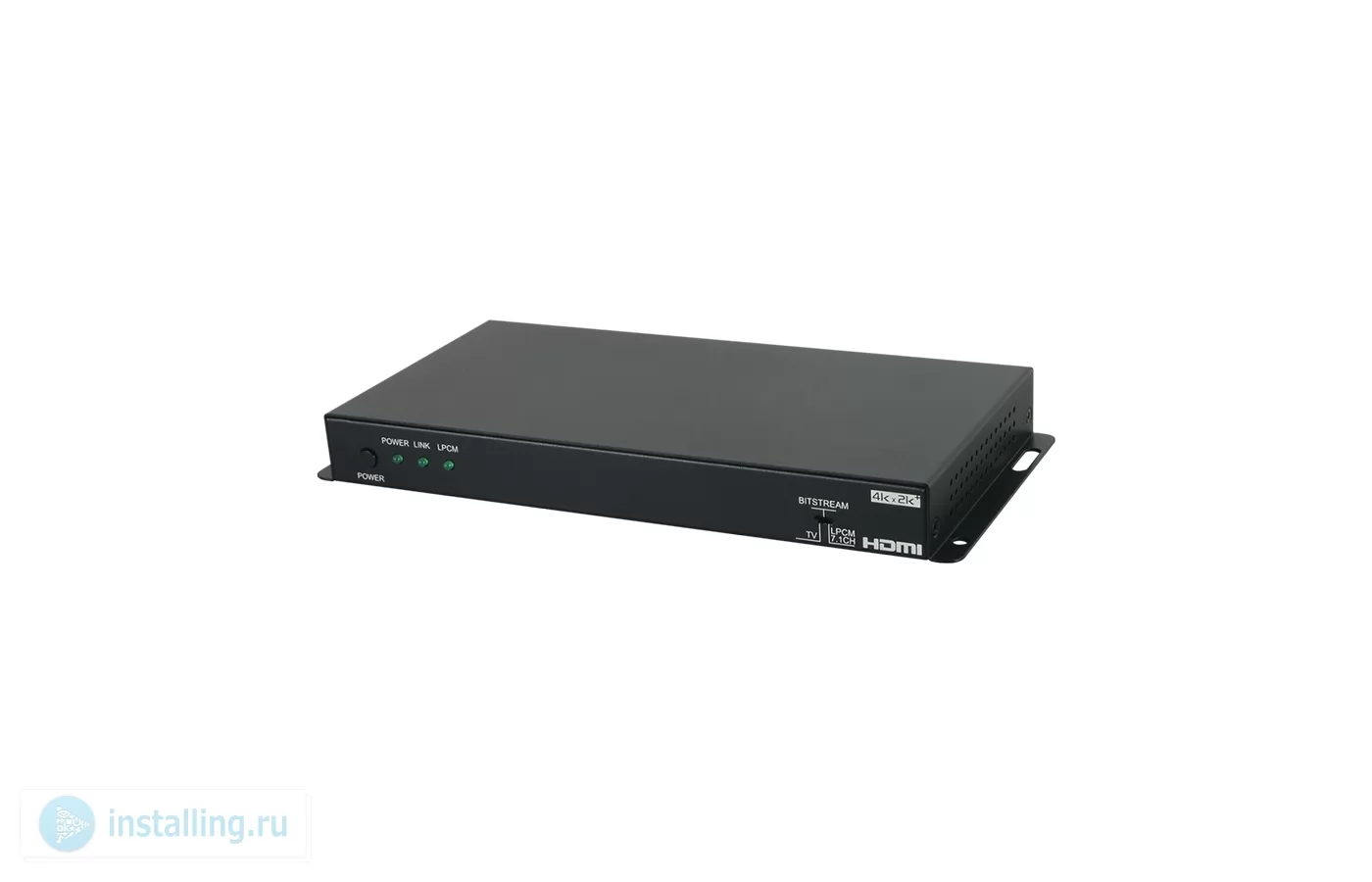

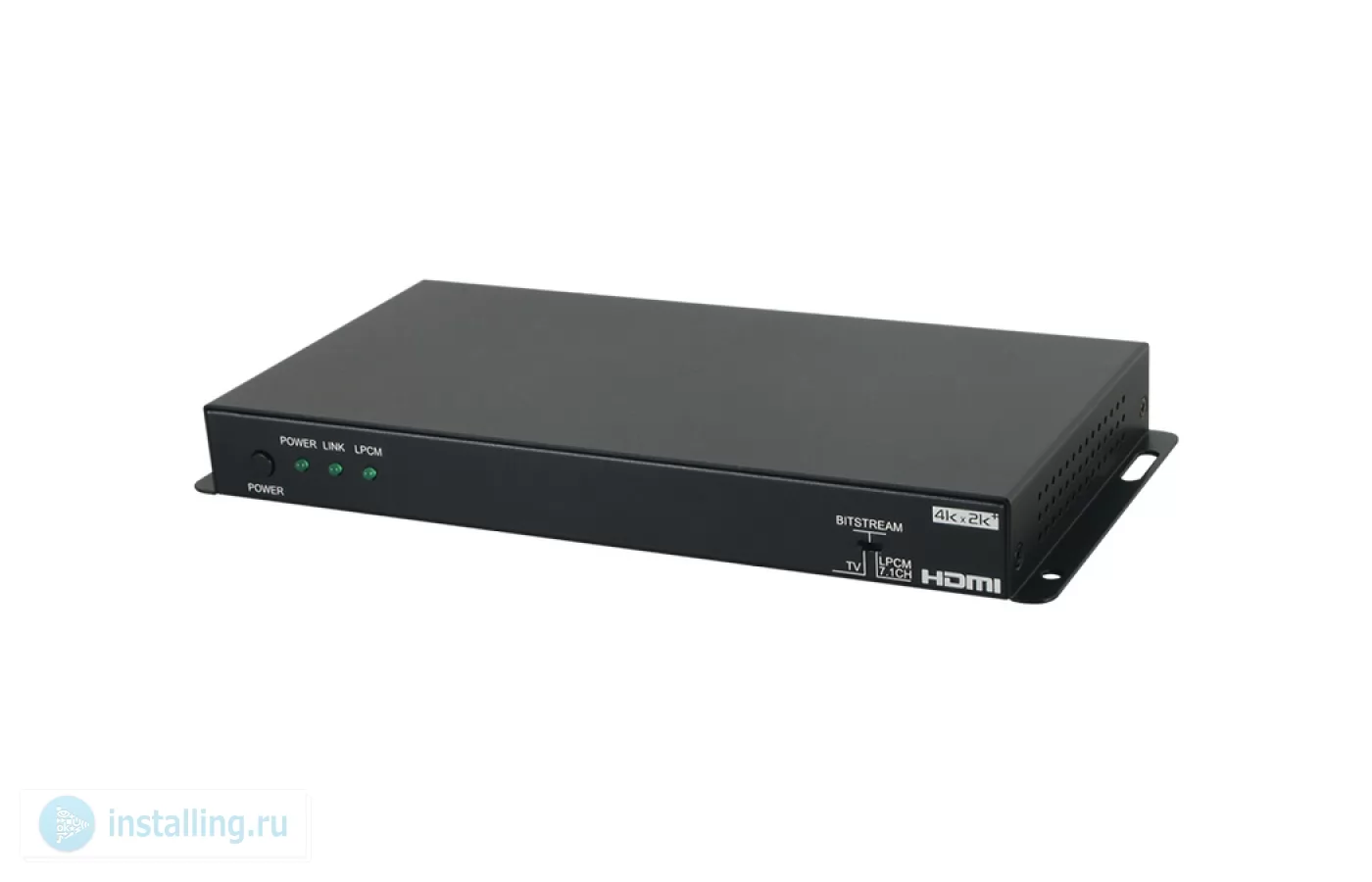

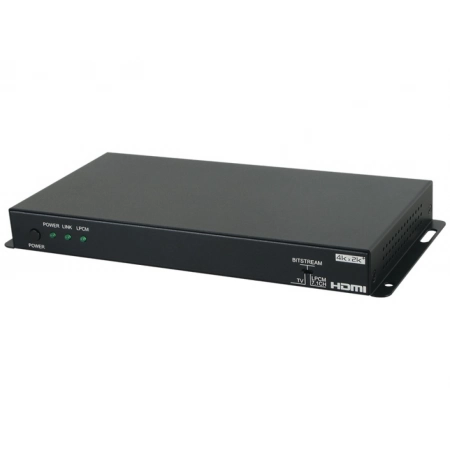

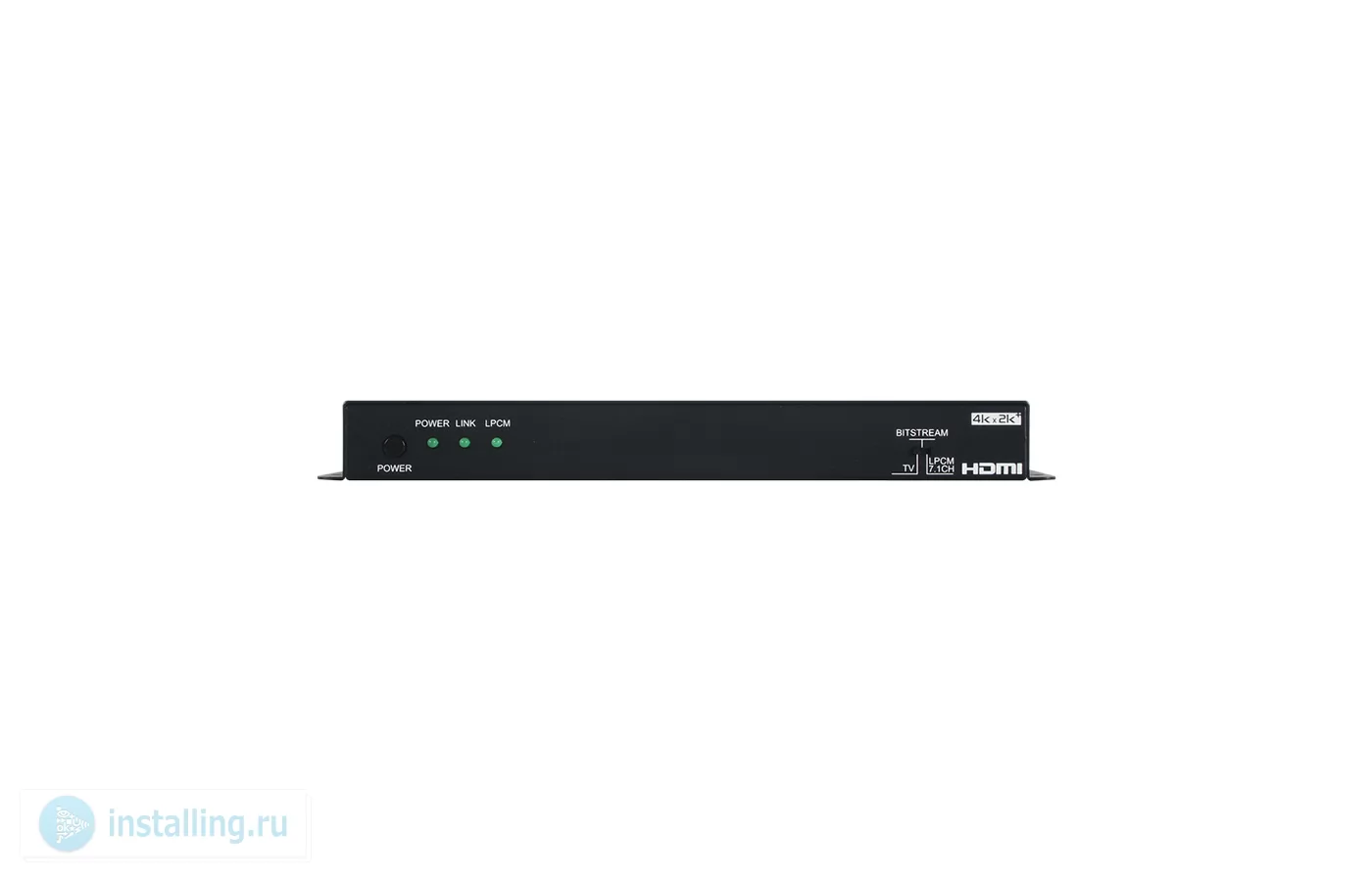

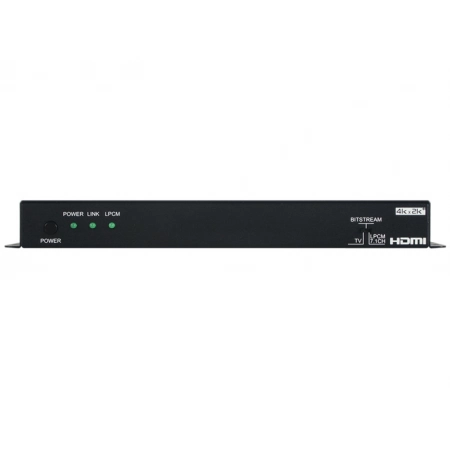

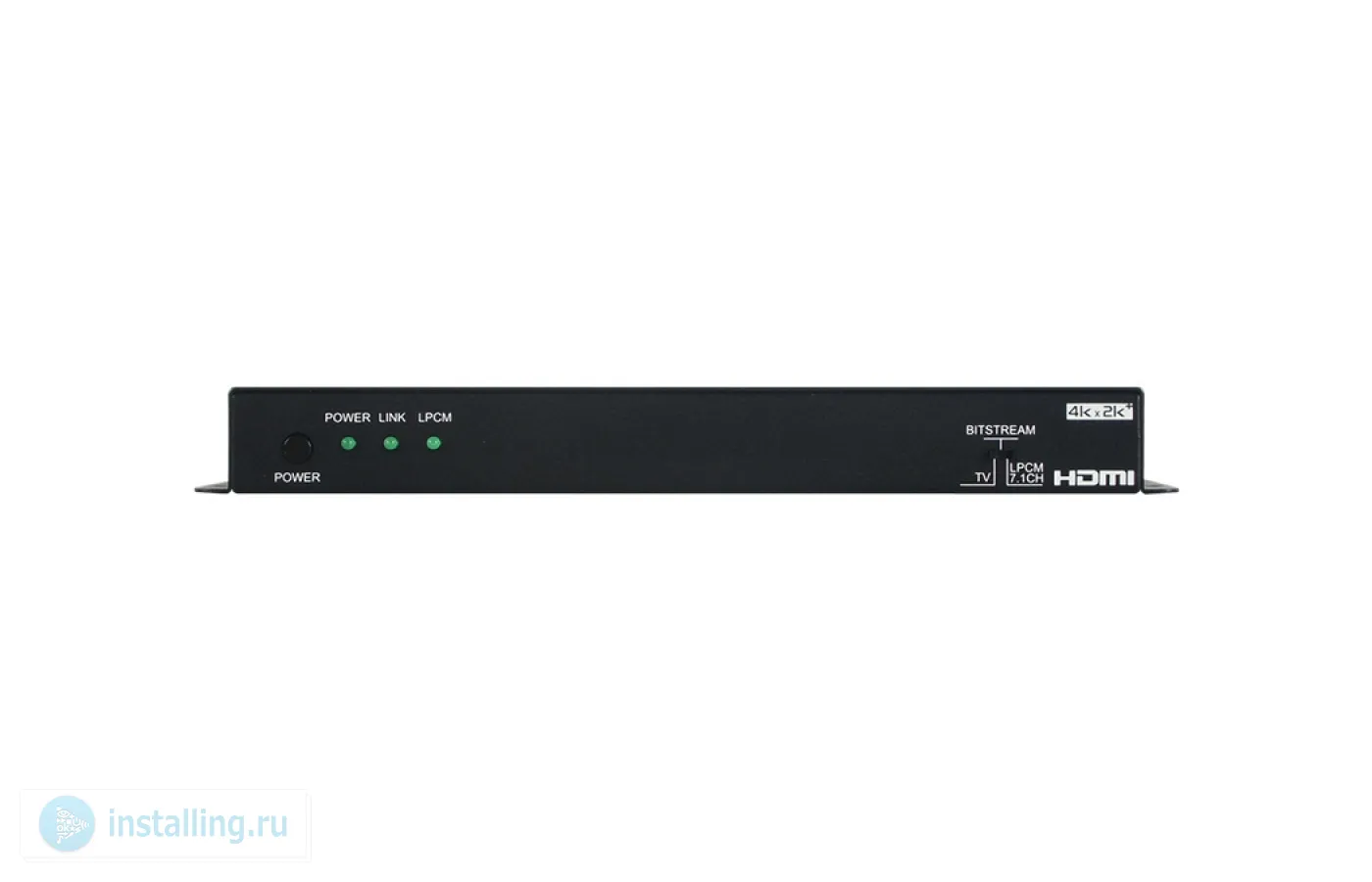

Деэмбеддер Cypress CPLUS-V11PE8

CPLUS-V11PE8 – деэмбеддер многоканального аудиосигнала (8хRCA) и цифрового аудио S/PDIF (TOSLINK) из проходного сигнала HDMI с разрешением до 4096x2160/60, 3D (цветовое пространство YUV 4:4:4) c HDCP 1.4, 2.2, EDID и CEC, полоса пропускания 600 МГц. Поддерживаются форматы эмбеддированного аудио LPCM 7.1 и HD bitstream с частотой дискретизации до 192 кГц. Управление командами RS-232 через виртуальный COM-порт (подключение по USB).

• Пропускная способность интерфейса HDMI – 18?Гбит/с на входе и выходе (600 МГц)
• Возможна работа с сигналами интерфейса DVI 1.0 через переходники HDMI-DVI
• Совместим с HDCP 1.4 и 2.2
• Разрешения сигнала – вплоть до 3840x2160/60 (4:4:4, 8 бит) и 4096x2160/60 (4:4:4, 8 бит)
• Поддержка 48-разрядного Deep Color для сигналов до 1080p/60
• Поддерживает сквозную передачу вложенного аудио в форматах LPCM 7.1, Bitstream и HD Bitstream
• Деэмбеддирование до 8 каналов аудио из HDMI
• Аудио LPCM 7.1 конвертируется в многоканальное аналоговое аудио и подается на выход 8xRCA
• Аудио LPCM 2.0 и bitstream подается на выход цифрового аудио S/PDIF (TOSLINK)
• Поддерживается частота дискретизации до 192 кГц для вложенного в HDMI звука и на выходе S/PDIF
• Управление блоком EDID: 2 ячейки памяти для записи пользовательских конфигураций EDID-блока и режим bypass
• Программное обеспечение для EDID-менеджмента (ПК)
• Переключатель на корпусе для выбора EDID-блока (TV/BITSTREAM/LPCM 7.1CH), передаваемого источнику
• Возможно управление командами интерфейса RS-232 через эмуляцию COM-порта на ПК, подключение по USB

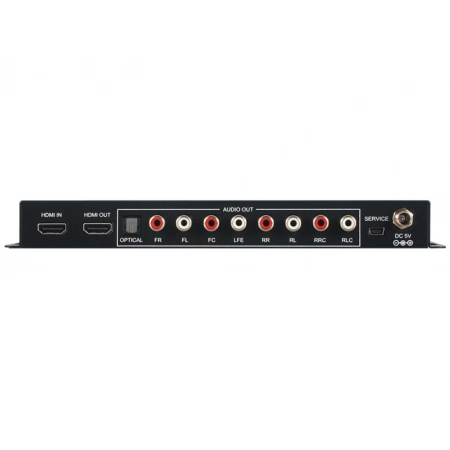

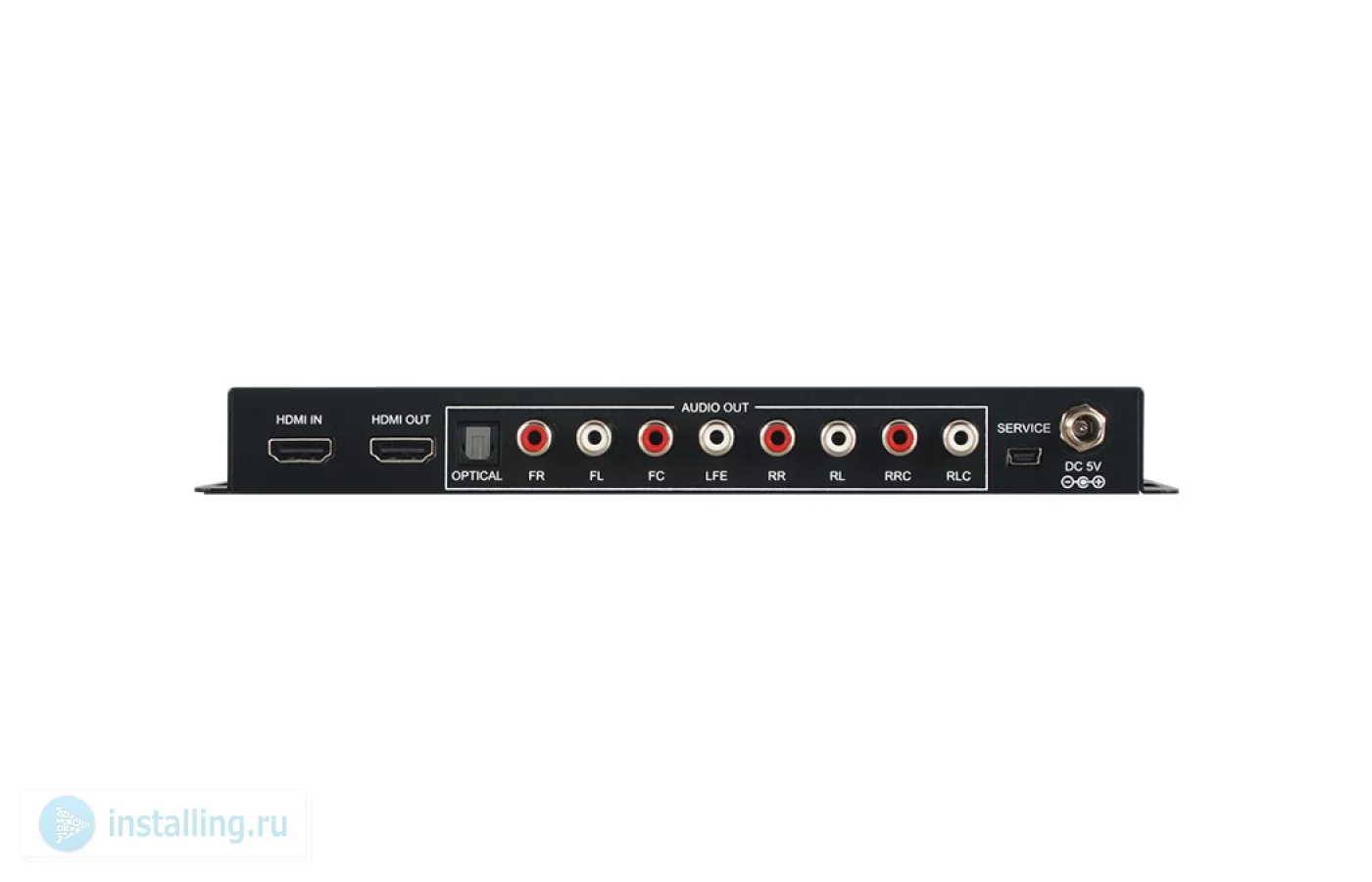

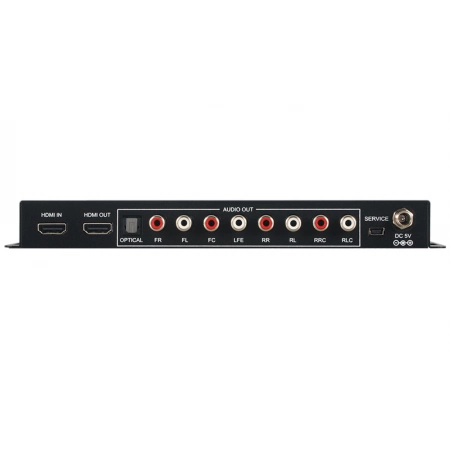

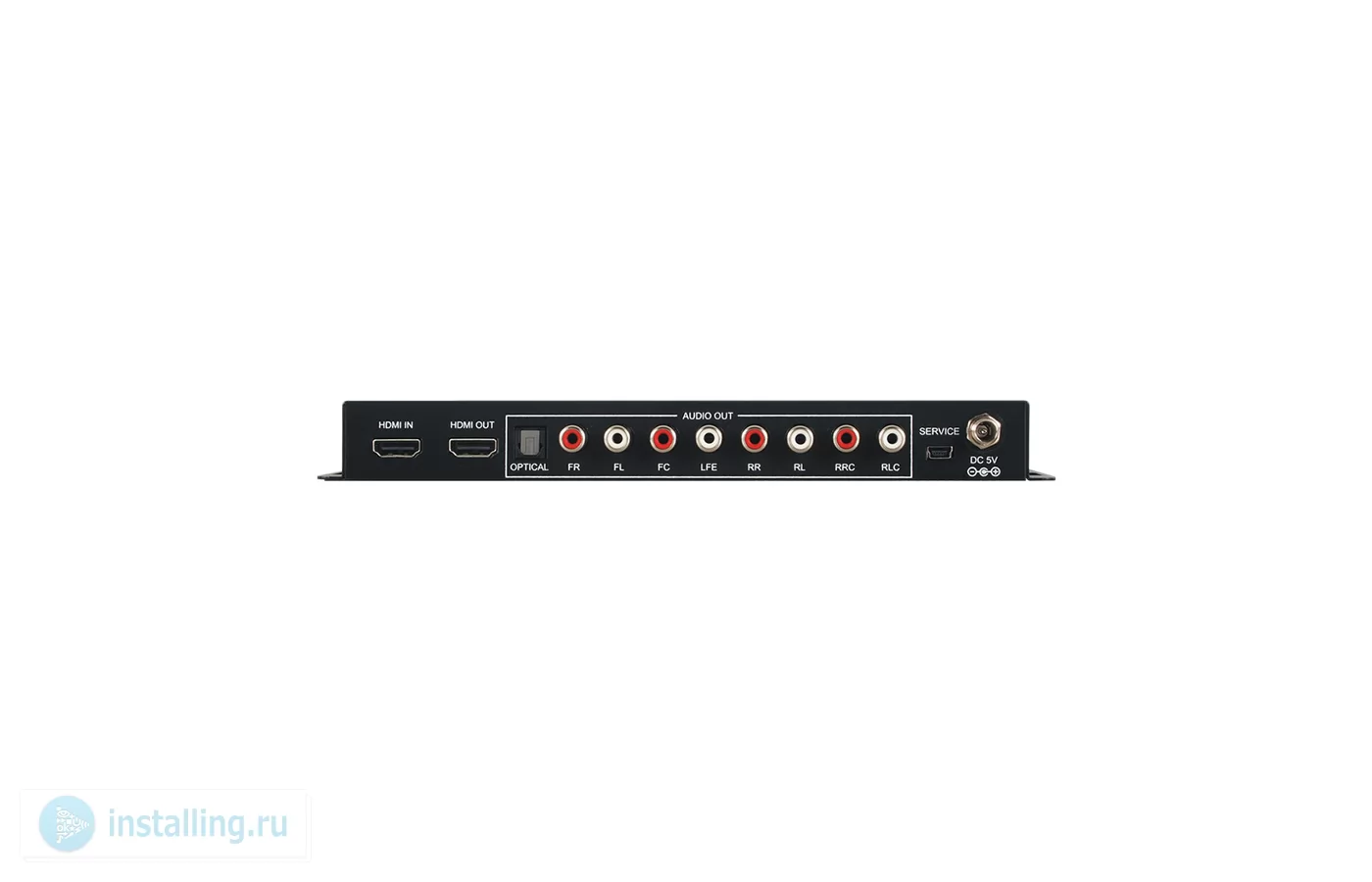

• Входы 1 – HDMI, тип A (розетка)
• Выходы 1 – HDMI, тип A (розетка)
• 1 – аналоговое аудио 7.1, разъемы 8xRCA (розетка)
• 1 – цифровое аудио S/PDIF, оптический интерфейс TOSLINK
• Порты 1 – USB (подключение к ПК), mini-B (розетка)
• Полоса пропускания 600 МГц / 18 Гбит/с
• Частота дискретизации аудио 192 кГц (HDMI, S/PDIF)
• Вложенное аудио LPCM 2.0/5.1/7.1, Bitstream, HD Bitstream
• Форматы цифрового аудио LPCM 2.0, Bitstream
• Форматы аналогового аудио 8 каналов
• Длина кабеля HDMI 10 м – 1080p/60, 12 бит
• 15 м – 1080p/60, 8 бит

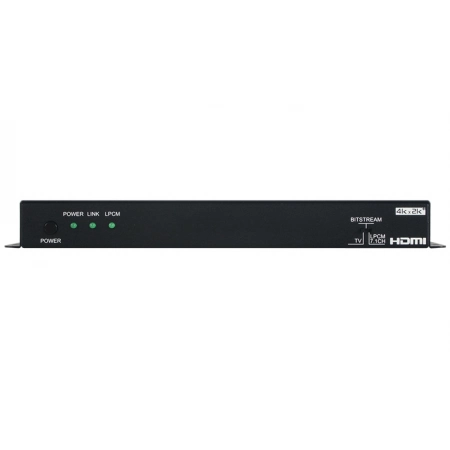

• Индикация питание, связь, вложенное аудио LPCM
• Материал корпуса металл
• Цвет черный
• Диапазон рабочих температур 0… 40 °C
• Диапазон температур хранения -20… +60 °C
• Питание 5 В, 2.6 А
• Энергопотребление 4,7 Вт
• Габаритные размеры (ШxГxВ) 213,5 x 116,8 x 30 мм (с учетом разъемов)
• Масса 0,618 кг
