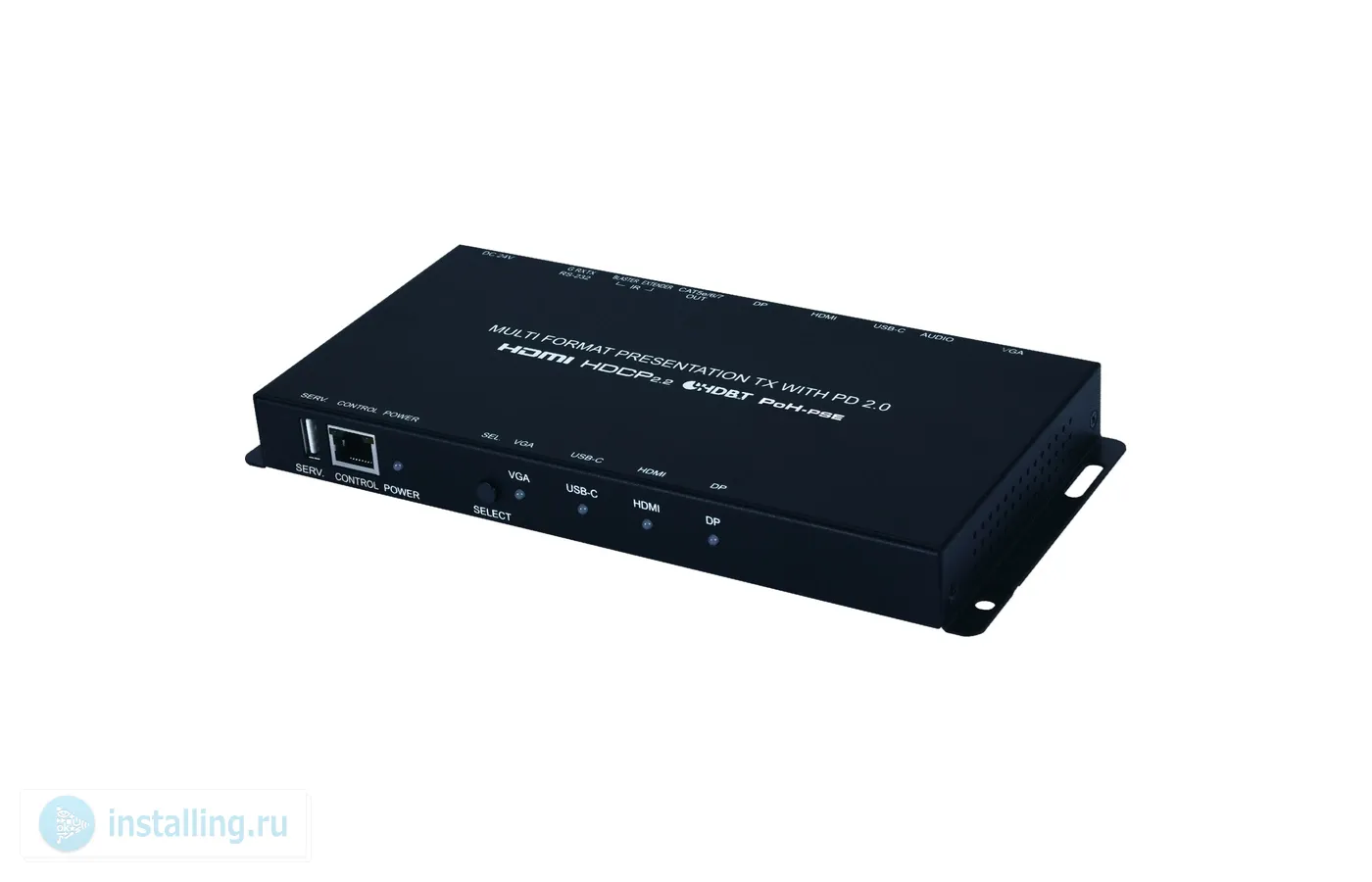

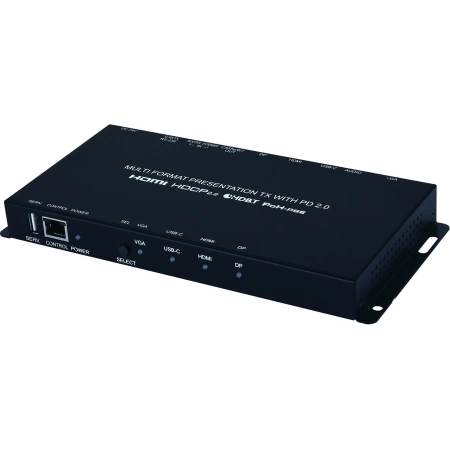

Передатчик, коммутатор c автопереключением сигналов HDMI, DP, USB Type-C, VGA с аудио, ИК и RS-232 в витую пару CAT5e Cypress CH-1539TXPLPD

CH-1539TXPLPD – передатчик и автоматический коммутатор сигналов HDMI, DisplayPort, USB Type-C c HDCP 1.4 (2.2), VGA и стереоаудио, инфракрасного управления и RS-232 в витую пару HDBaseT с передачей питания 48 В (технология PoH – Power over HDBaseT). Поддерживает разрешения входного сигнала до 4K/60 для HDMI, DP и USB Type-C, WUXGA для VGA, в устройстве есть комплексное управление EDID. Расстояние передачи сигнала 1080p по одному кабелю витой пары CAT5e или 6 – до 70 м, сигнала 4K – до 40 м. Через разъем Type-C можно запитывать подключенные устройства мощностью до 60 Вт. Управление прибором осуществляется с использованием кнопок на лицевой панели, по RS-232 и IP (Telnet, web-интерфейс).

Особенности

• Совместимость с HDMI 2.0, DisplayPort 1.4 и DVI 1.0
• Поддержка стандартам HDCP 1.x и 2.2

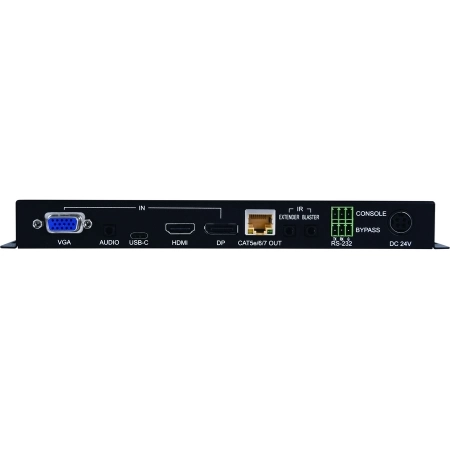

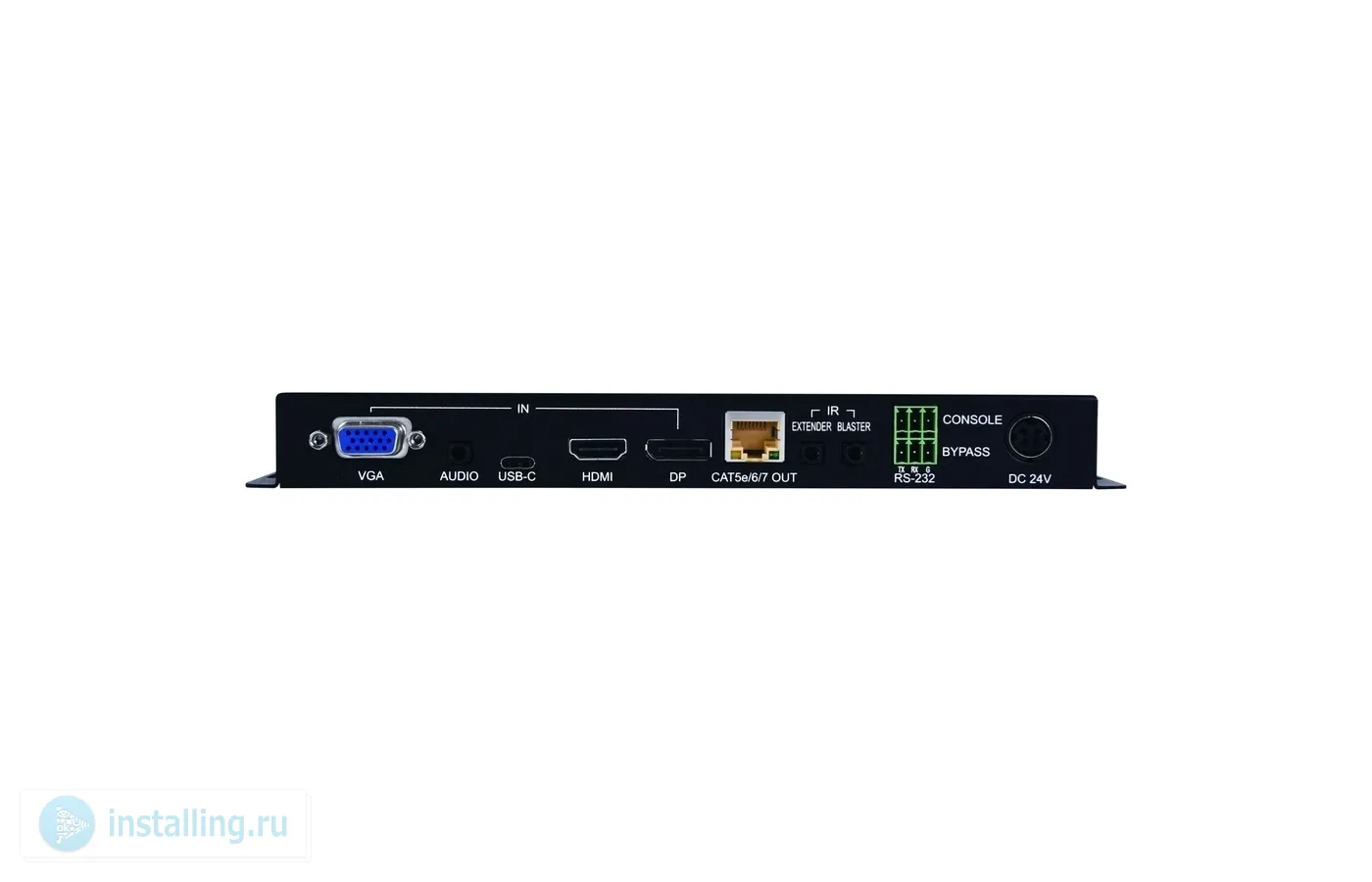

• Входы HDMI, DisplayPort, VGA с аналоговым аудио и USB Type-C
• Выход HDBaseT
• Ручная или автоматическая коммутация с определением «горячего» подключения и функции Last Memory
• Цифровые входы поддерживают разрешения до 4K UHD, 60 Гц (4:4:4, 8 бит) при скорости 18 Гбит/с
• Вход VGA поддерживает разрешение до WUXGA (RB)
• Звук с аналогового входа аудиостерео для VGA автоматически эмбеддируется в результирующий выходной сигнал
• Выход HDBaseT поддерживает разрешения до 4K, 60 Гц (4:2:0, 8 бит) или 4K, 30 Гц (4:4:4, 8 бит). Сигналы с источников 4K, 50/60 Гц (4:4:4, 8 бит) или 4K при любой частоте с глубиной цвета 10/12 бит автоматически преобразуются в 1080p
• Конвергенция HDBaseT: HD-видео и аудио, PoH, сигналы управления (RS-232 и двунаправленный ИК)
• Выход HDBaseT используется для передачи видео, аудио и данных по одному кабелю витой пары Cat.5e/6/7, расстояние передачи:
  • 60 м — 1080p по кабелю Cat.5e/6
  • 70 м — 1080p по кабелю Cat.6a/7
  • 40 м — 4K/60 по кабелю Cat.6a/7
  • 35 м — 4K/60 по кабелю Cat.5e/6
• Сквозная передача вложенного звука в форматах 8-канального LPCM, Bitstream и HD Bitstream
• Передает (PsE) стандартное питание PoH (Power over HDBaseT) при подключении к совместимым HDBaseT-приемниками (PD)
• Простейшая автоматизация на базе команд протокола CEC
• Расширенное управление EDID-блоками
• Порт USB Type-C подает до 60 Вт питания подключенному устройству

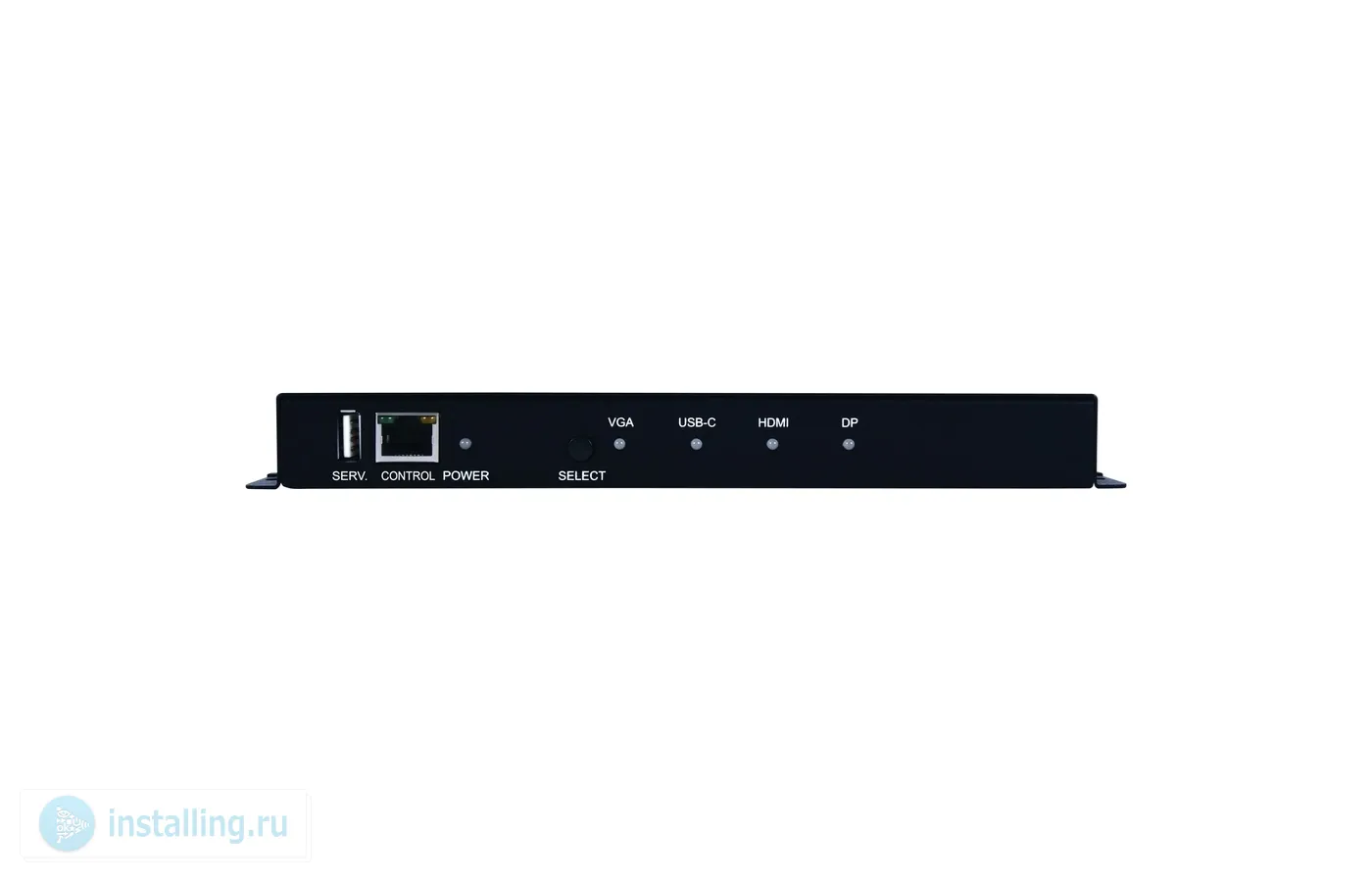

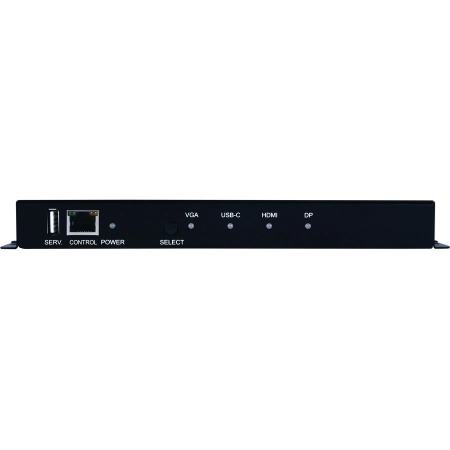

• Управление кнопками с лицевой панели, через графический веб-интерфейс, по протоколу Telnet и RS-232

Сфера применения

• Домашний кинотеатр
• Лектории, учебные аудитории и классы
• Шоурумы
• Переговорные, презентационные залы

Комплектация

• Коммутатор 4×1, передатчик CH-1539TXPLPD — 1 шт.
• Блок питания 24 В, 3.75 А — 1 шт.
• Шнур питания — 1 шт.
• Кабель с внешним ИК-излучателем, разъем miniJack 3,5 мм — 1 шт.
• Клеммный блок 3-pin — 1 шт.
• Руководство пользователя
