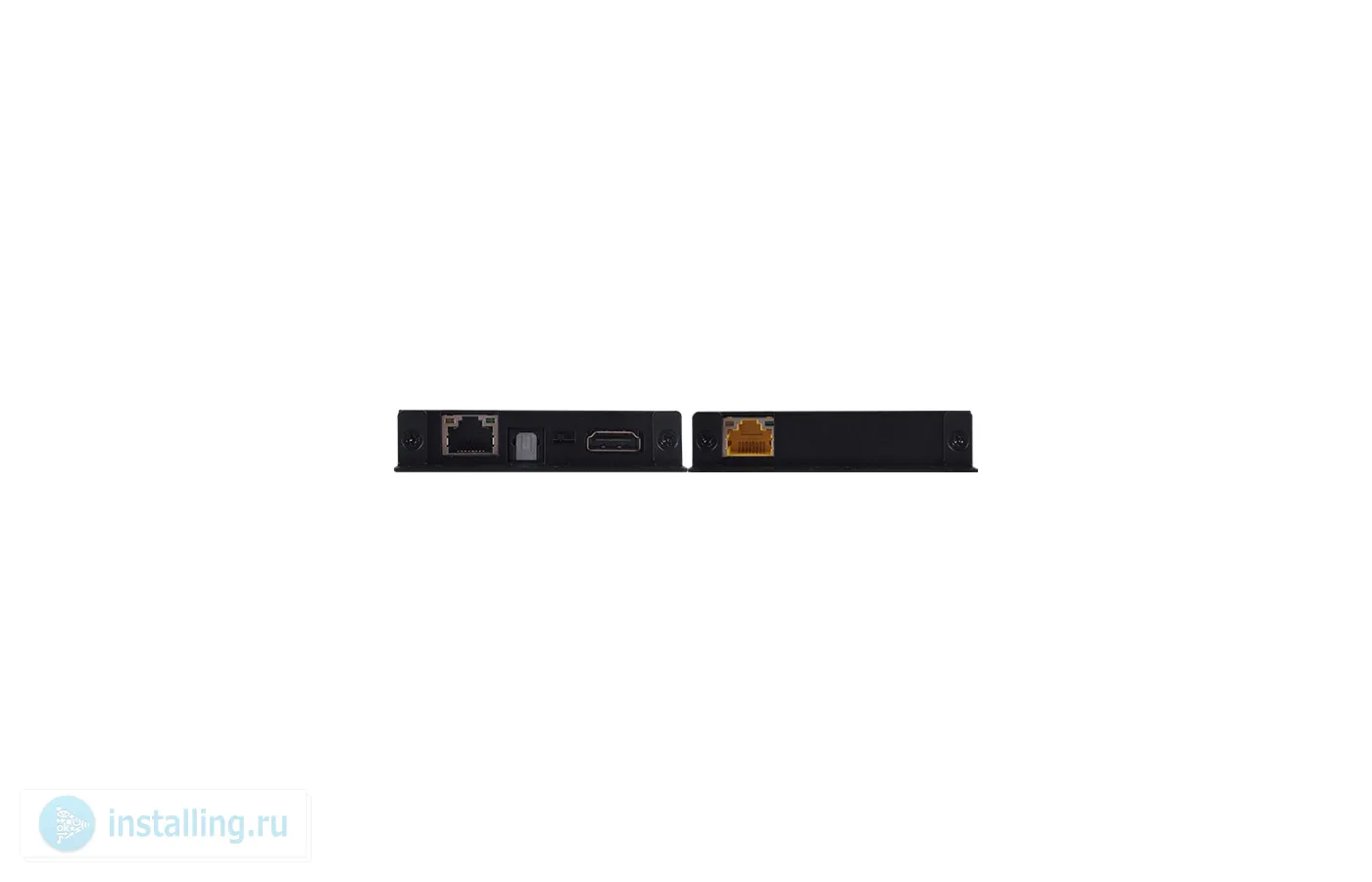

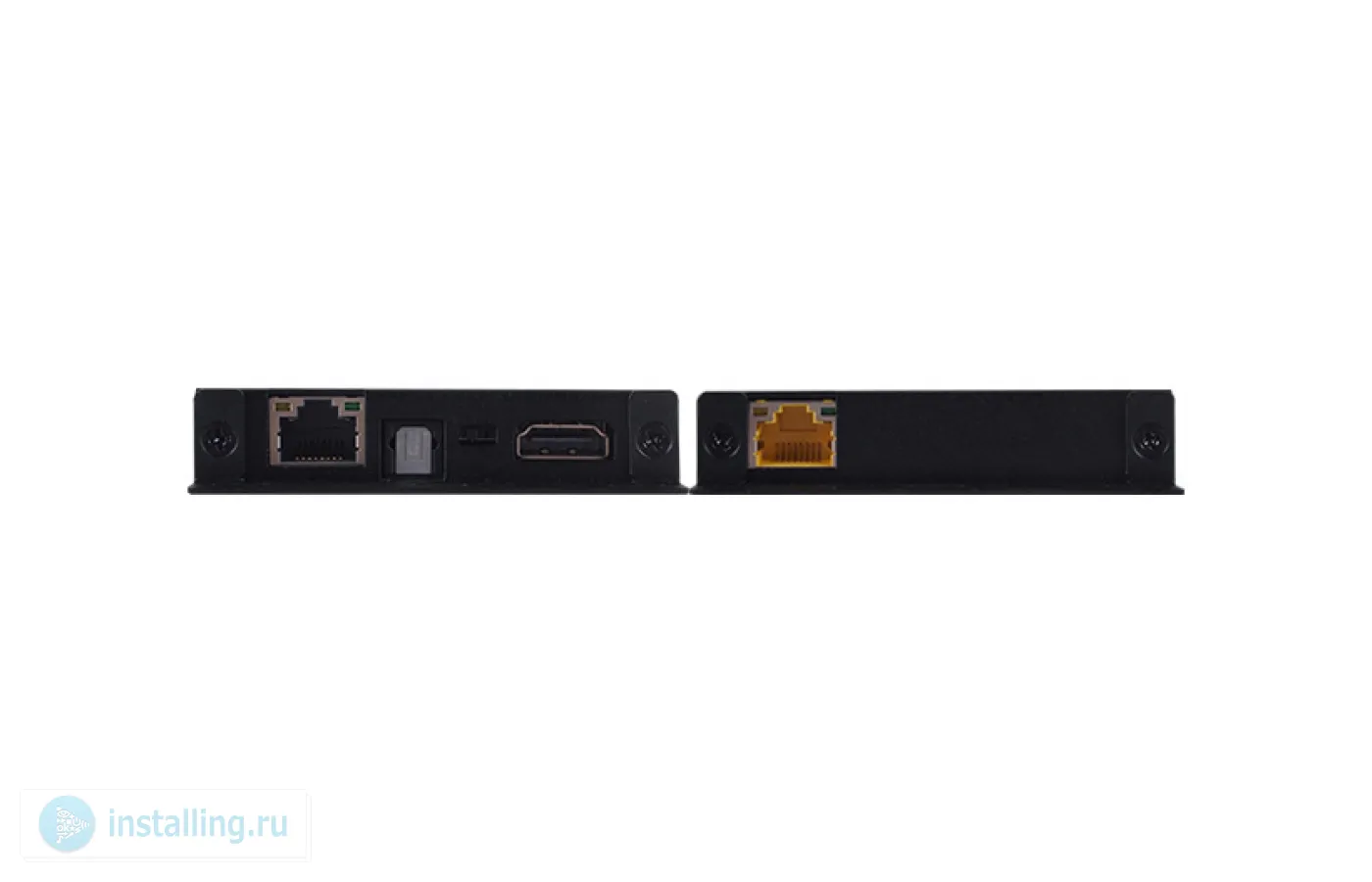

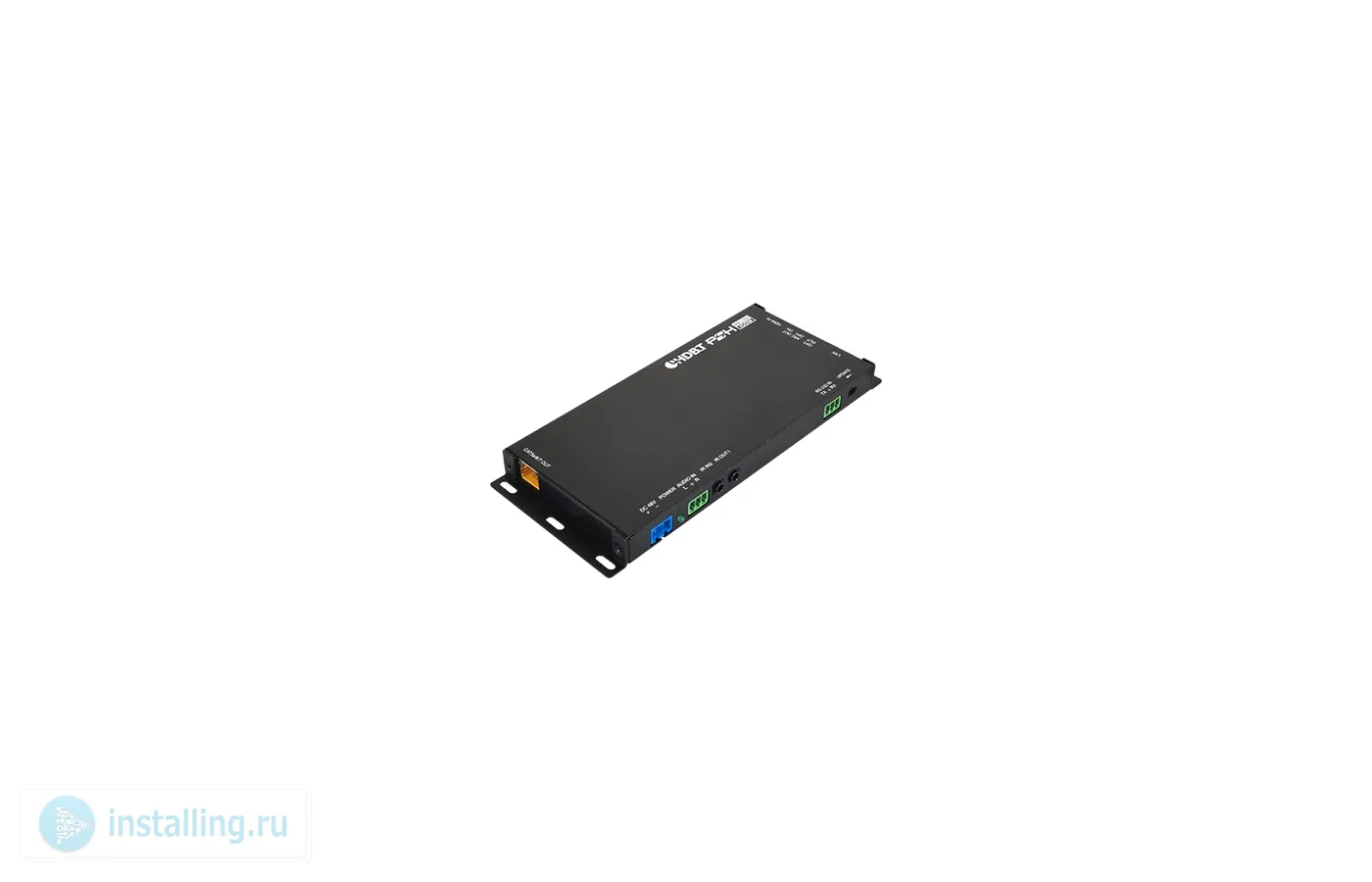

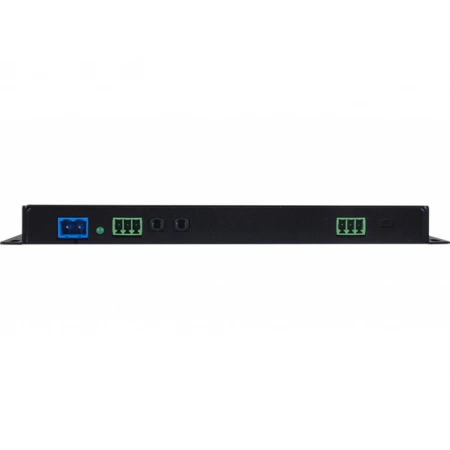

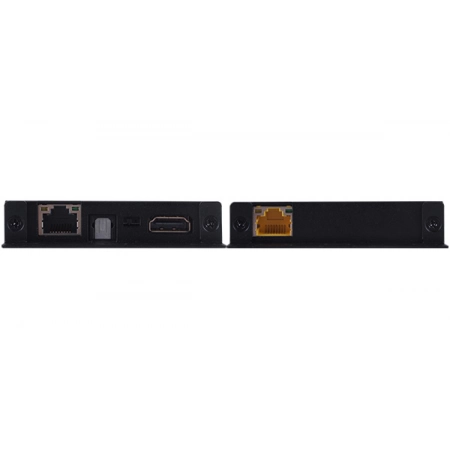

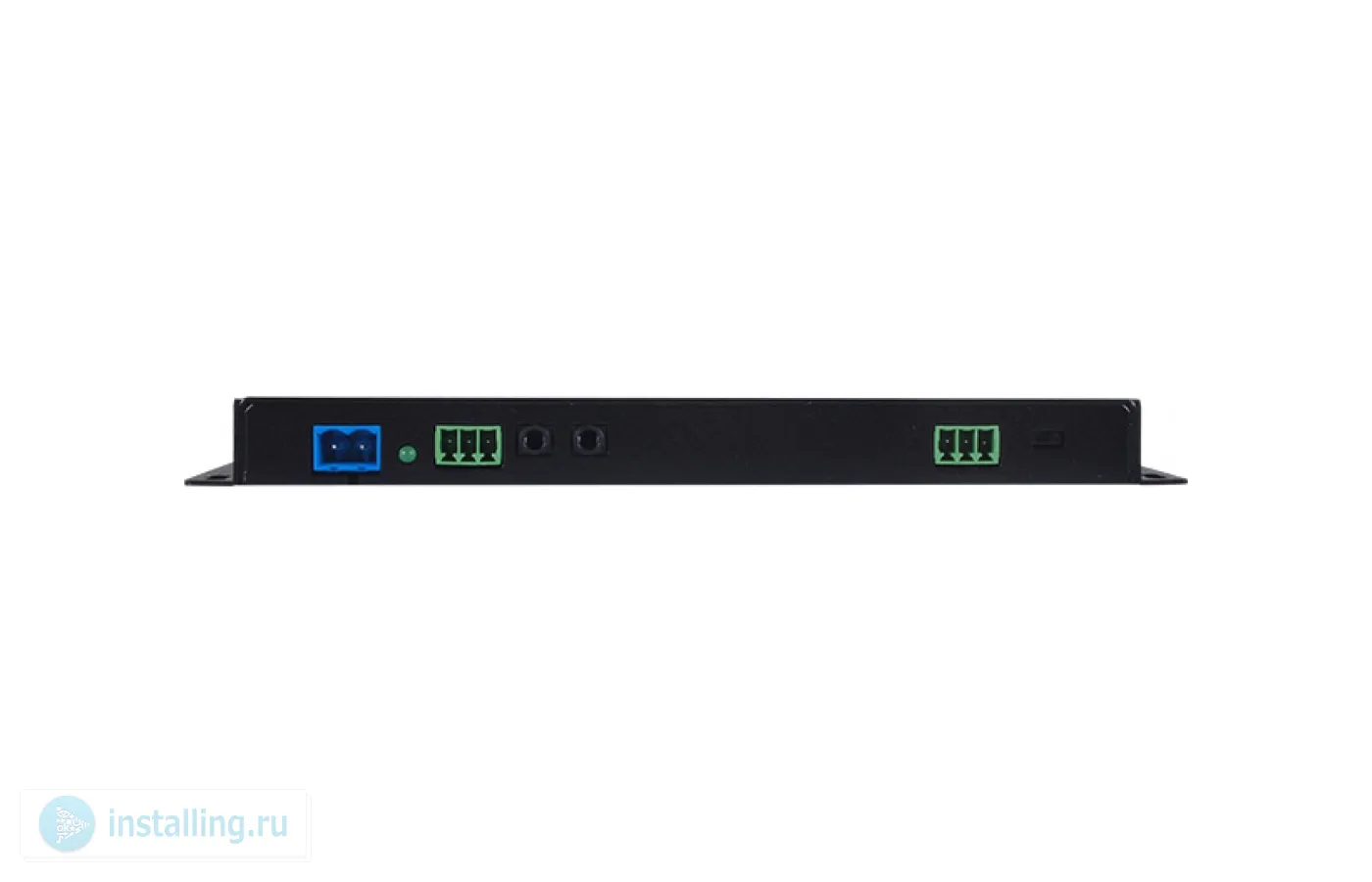

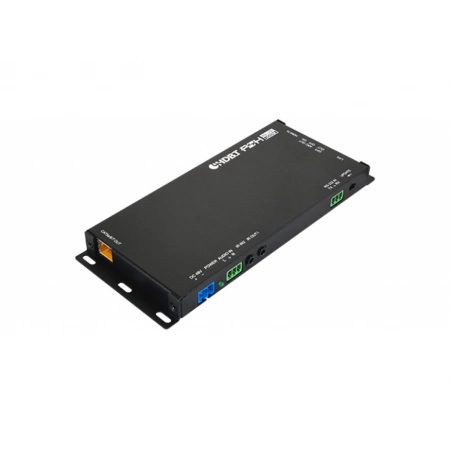

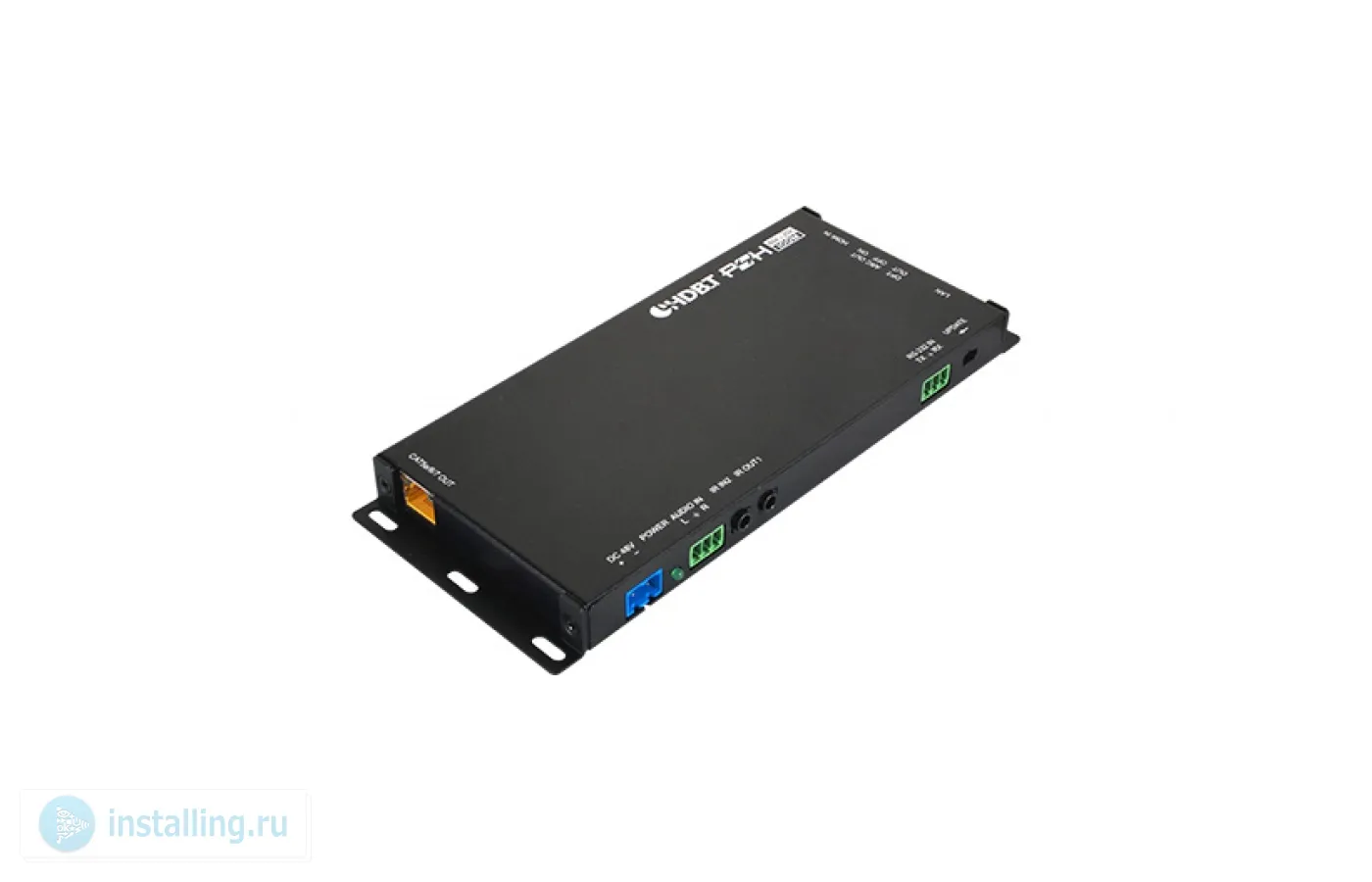

Передатчик сигналов Cypress CH-1602TXR

CH-1602TXR – передатчик сигналов HDMI 4Кх2К/60, Ethernet, ИК, RS-232 и аудио в витую пару, поддерживающий HDCP 2.2 и обратный аудиоканал (ARC). Прибор обеспечивает передачу потоков несжатого аудио и видео вместе с сигналами управления и Ethernet по одному кабелю витой пары CAT6/7 длиной до 100 метров (для CAT5e максимальная длина составляет 90 метров). Управление осуществляется через порты ИК и RS-232. Поддерживает HDBaseT 5Play™. Обеспечивает подачу питания 48 В по кабелю витой пары совместимому приемнику, который не нуждается во внешнем источнике питания. Ультратонкий корпус прибора открывает широкие возможности монтажа, передатчик занимает мало места, а сама инсталляция выглядит аккуратно.

• Поддержка HDBaseT 2.0: расстояние передачи по одному кабелю витой пары CAT6/7 достигает 100 метров, при использовании кабеля витой пары CAT5e – 90 метров
• Полная поддержка HDMI 2.0 (3D и разрешения 4K2K при 60 Гц, YUV 4:2:0), соответствие HDCP 2.2 и совместимость с DVI
• Поддержка HDBaseT 5Play™: передача аудио и видео HD-качества, Ethernet стандарта 100BaseT, сигналов управления (двунаправленного ИК/RS-232, сквозная передача) и подача питания по одному кабелю витой пары
• Сквозная передача аудио высокой четкости в форматах LPCM2/5.1/7.1CH, Dolby Digital 2~5.1CH, Dolby Digital Plus, Dolby TrueHD и DTS-HD Master Audio
• Выход аналогового аудио для подключения дополнительного источника аудио (например, CD-плеера), выход TOSLINK для подключения громкоговорителей
• Поддержка обратного аудиоканала (ARC, Audio Return Channel)
• Поддерживаемая частота дискретизации аудио, передаваемого через оптический интерфейс – до 48 кГц
• Поддержка соединения по Ethernet-сети
• Скорость передачи данных через RS-232 от 110 до 115200 бит/с
• Ультратонкий корпус
• Совместимый приемник: CH-1602RXR

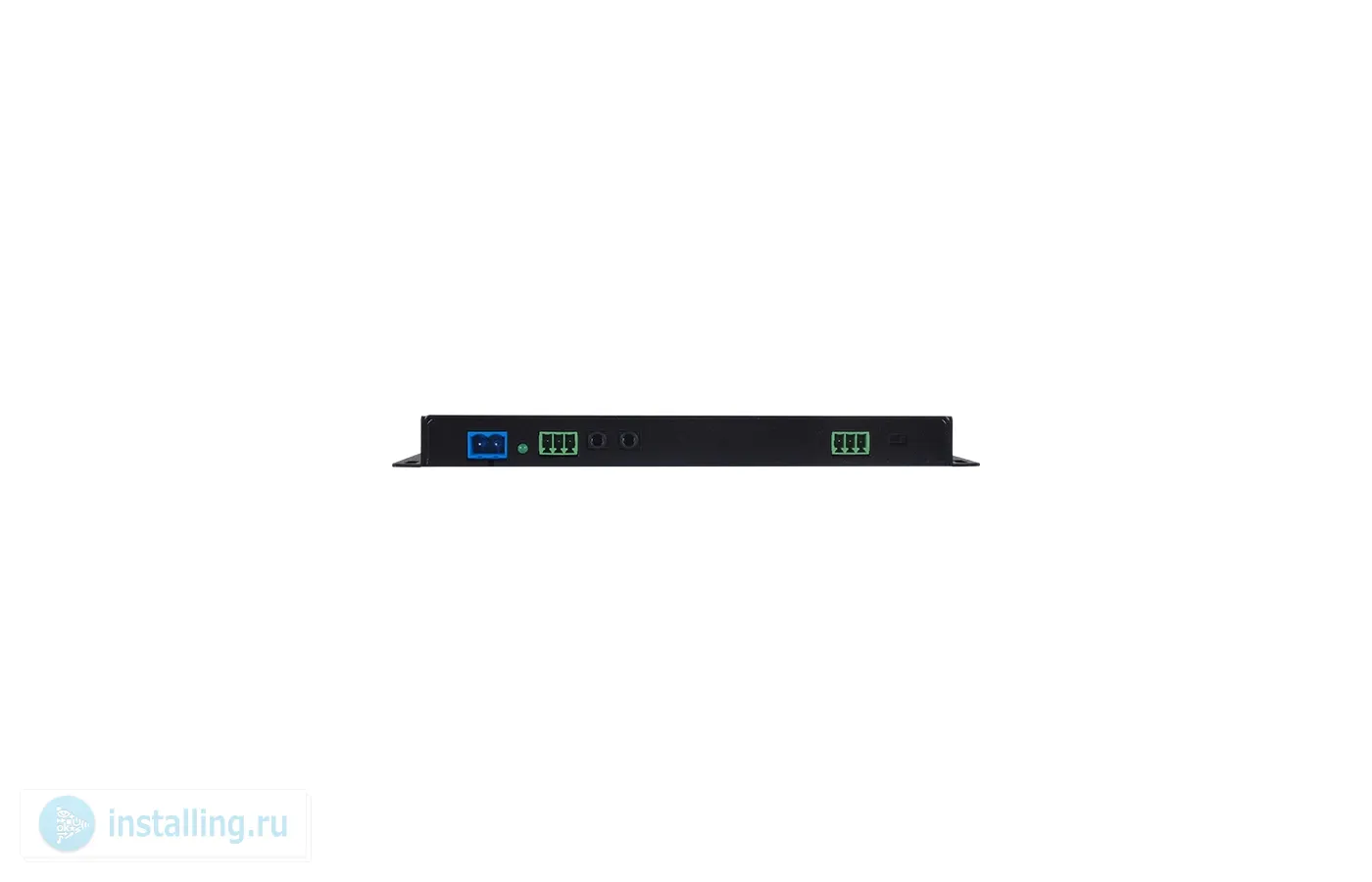

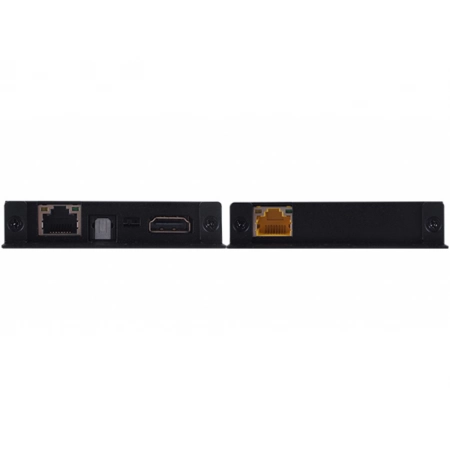

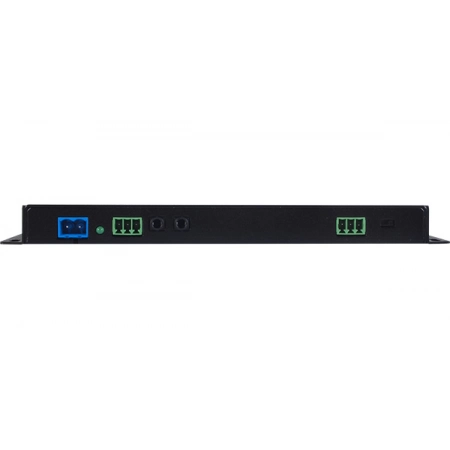

• Входы 1 – HDMI, тип «А» (розетка)
• 1 – аудио стерео, 3-контактный клеммный блок
• 1 – Ethernet, разъем RJ45 (розетка)
• 1 – RS-232, 3-контактный клеммный блок
• 1 – внешний ИК-приемник, разъем mJack 3,5 мм (розетка)
• Выходы 1 – витая пара CAT5e/6/7, разъем RJ45 (розетка)
• 1 – S/PDIF, оптический интерфейс TOSLINK
• 1 – внешний ИК-излучатель, разъем mJack 3,5 мм (розетка)
• Пропускная способность (видео) 340 МГц / 10,2 Гбит/c
• Диапазон частоты сигналов ИК 30–50 кГц
• Скорость передачи через RS-232 до 115200 бит/с
• Защита от электростатических разрядов ±8 кВ (через воздух), ±4 кВ (при касании)
• Материал корпуса металл
• Цвет черный
• Индикация питание
• Рабочая температура 0… +40 °C
• Температура хранения -20… +60 °C
• Относительная влажность от 20 до 90%, без конденсации
• Питание 48 В / 0,83 А
• Потребляемая мощность 15,5 Вт
• Габаритные размеры (Ш x Г x В) 80 x 180 x 16 мм (c учетом разъемов)
• Масса 0,354 кг

• Питание PoC (Power over Cable) 48 В от передатчика (PSE) приемнику (PD)
• Домашние мультимедийные развлекательные системы
• Учебные классы, аудитории
• Демонстрационные стенды, презентационные залы
• Конференц-залы, переговорные комнаты
