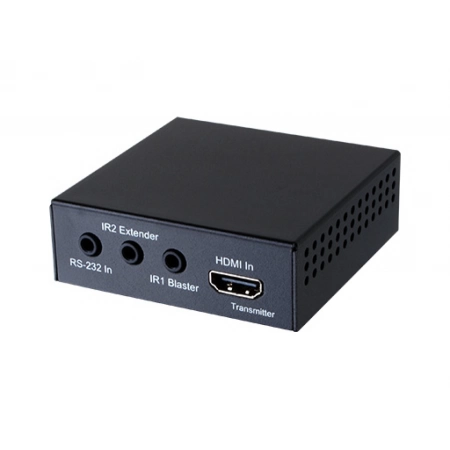

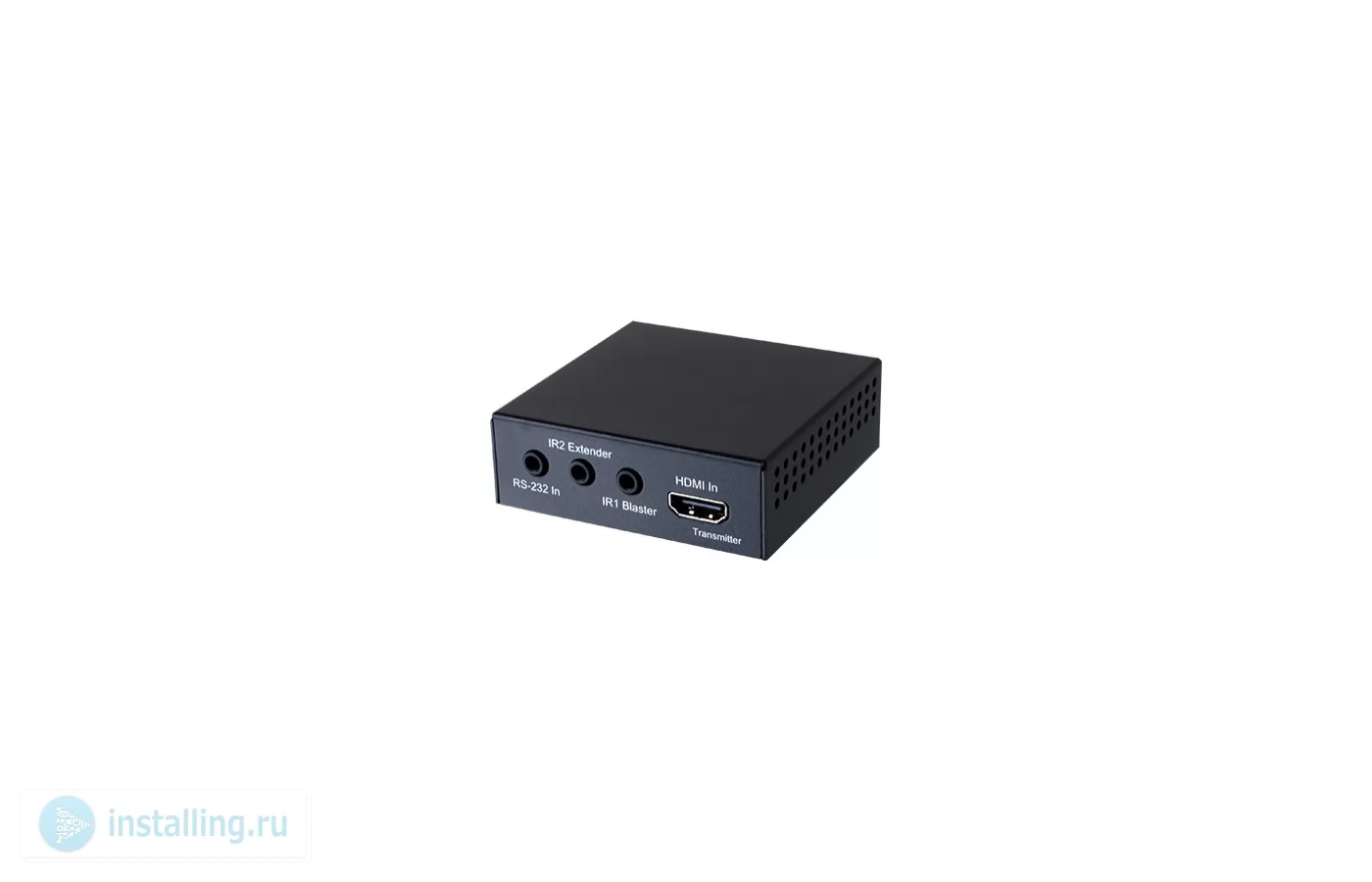

Передатчик сигналов Cypress CH-506TXPLBD

CH-506TXPLBD – передатчик сигналов HDMI разрешений до 4K x 2K, двунаправленных инфракрасного управления и RS-232 по одному кабелю витой пары длиной до 60 метров. Преобразует входной сигнал в формат, пригодный для передачи по витой паре. Обратное преобразование производит приемник. Поддерживает технологию HDBaseT™, позволяющую передавать по одному кабелю витой пары пятой, шестой или седьмой категории сигналы видео высокой четкости с 3D, многоканального аудио и управления, а также обеспечивающую двунаправленную подачу питания по этому же кабелю. Для регулировок используются ИК-пульт дистанционного управления и интерфейс RS-232.

• Совместим с HDMI, соответствует требованиям HDCP
• Поддерживает сигналы с 3D и разрешения до 4K x 2K
• Поддерживает технологию HDBaseT™ Lite
• Поддерживает разрешения видео высокой четкости до 1080p при 60 Гц с 36-разрядной глубиной кодирования цвета
• Поддерживаемые форматы аудио: LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD Mater Audio
• Длина линии передачи по одному кабелю витой пары пятой, шестой или седьмой категории – до 60 метров
• Длина линии приема по кабелю HDMI – до 15 метров с 8-разрядной глубиной кодирования цвета и до 10 метров с 12-разрядной глубиной кодирования цвета
• Скорость передачи данных через интерфейс RS-232 до 115200 бит/с
• Поддерживает двунаправленную передачу сигналов инфракрасного управления и питания по соединительному кабелю
• Поддерживает сигналы инфракрасного управления в диапазоне частот от 30 до 50 кГц
• Поддерживает передачу сигналов, защищенных шифрованием HDCP и прозрачен для сигналов управления CEC

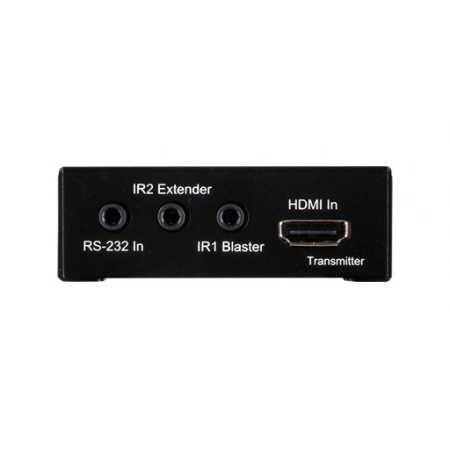

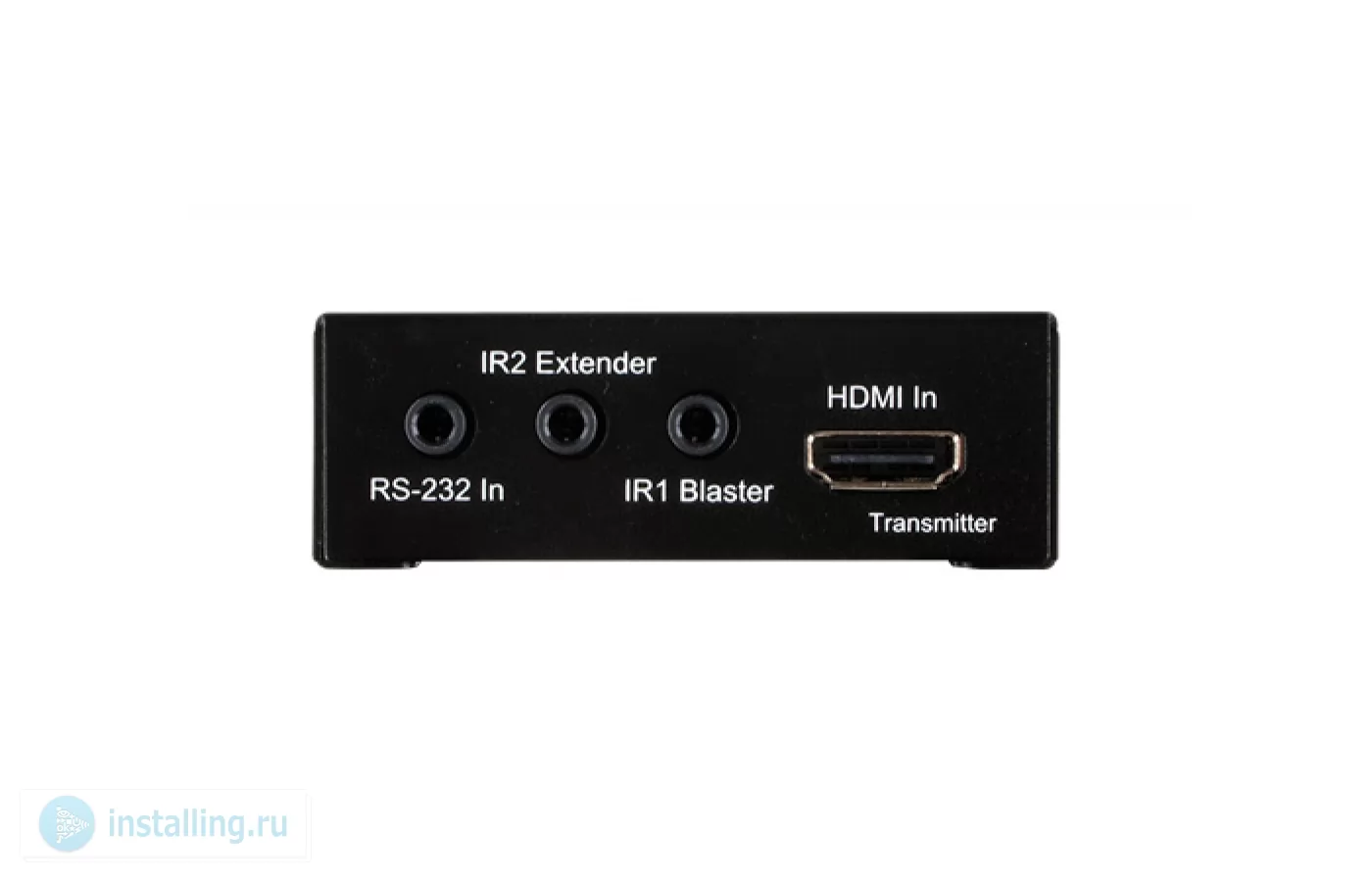

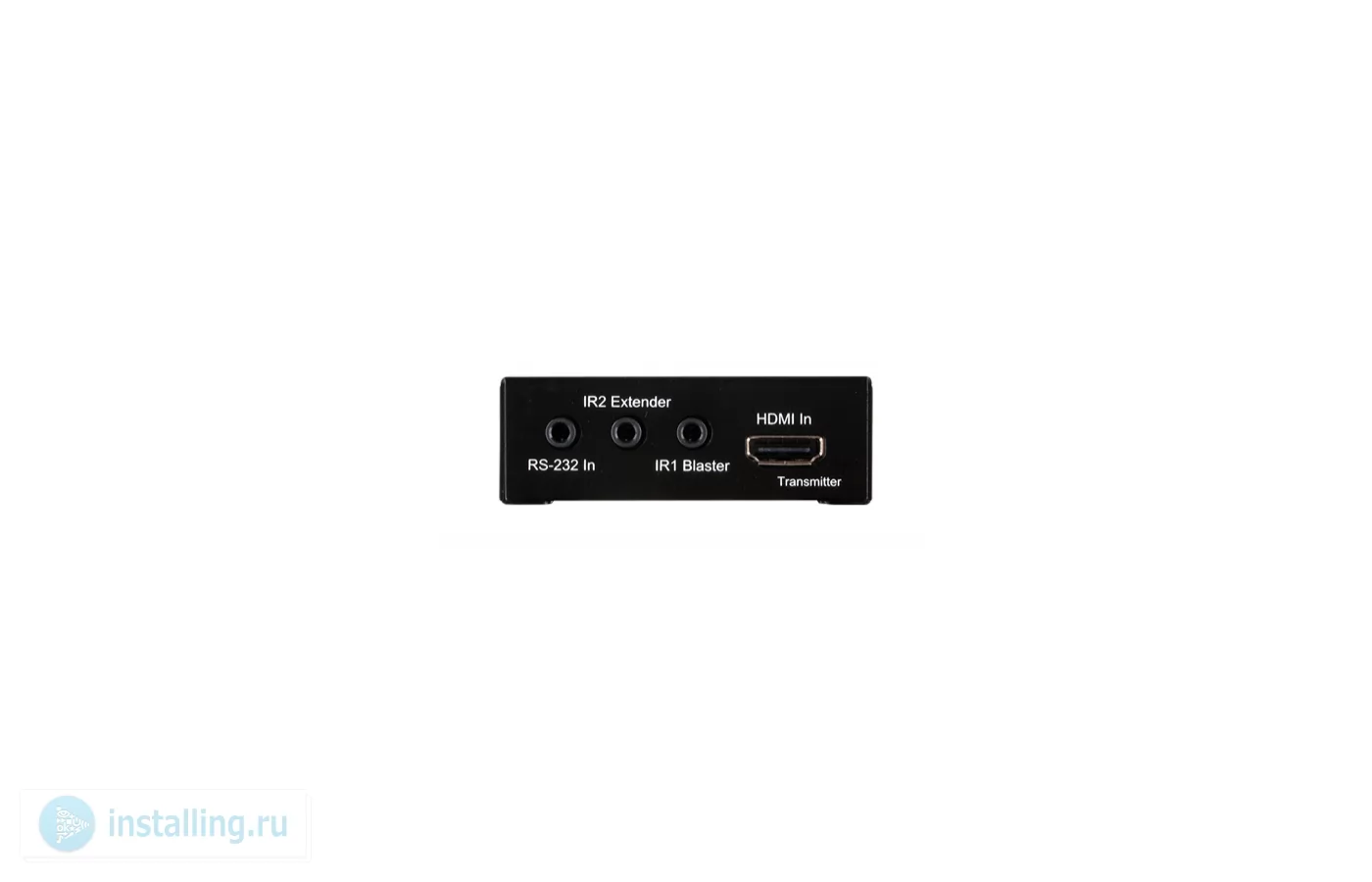

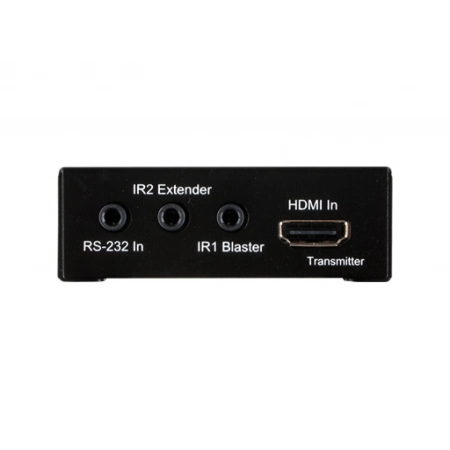

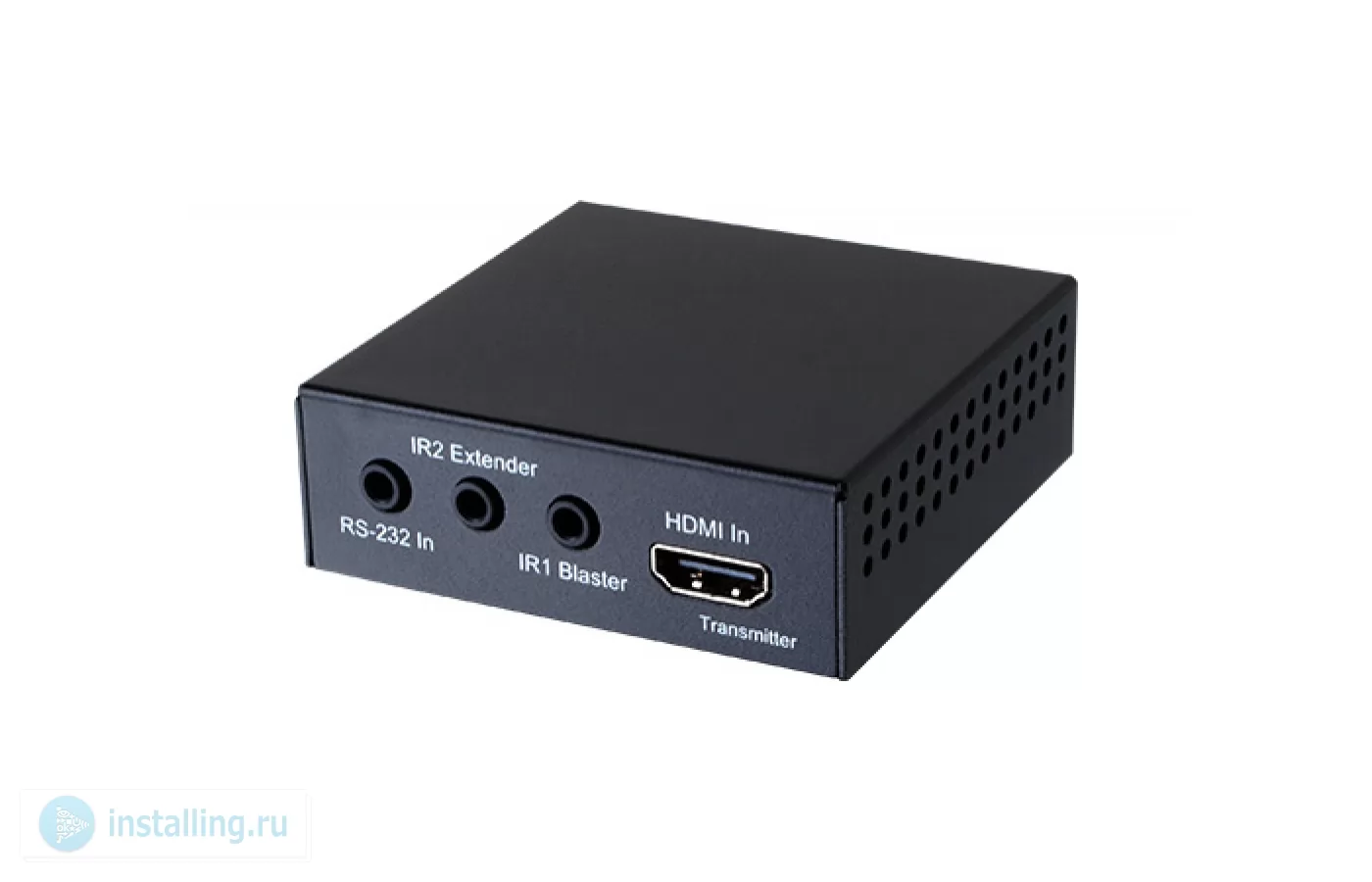

• Входы 1 – HDMI, тип «А» (розетка)
• 1 – ИК-приемник, разъем mJack 3,5 мм (розетка)
• 1 – RS-232, разъем mJack 3,5 мм (розетка)

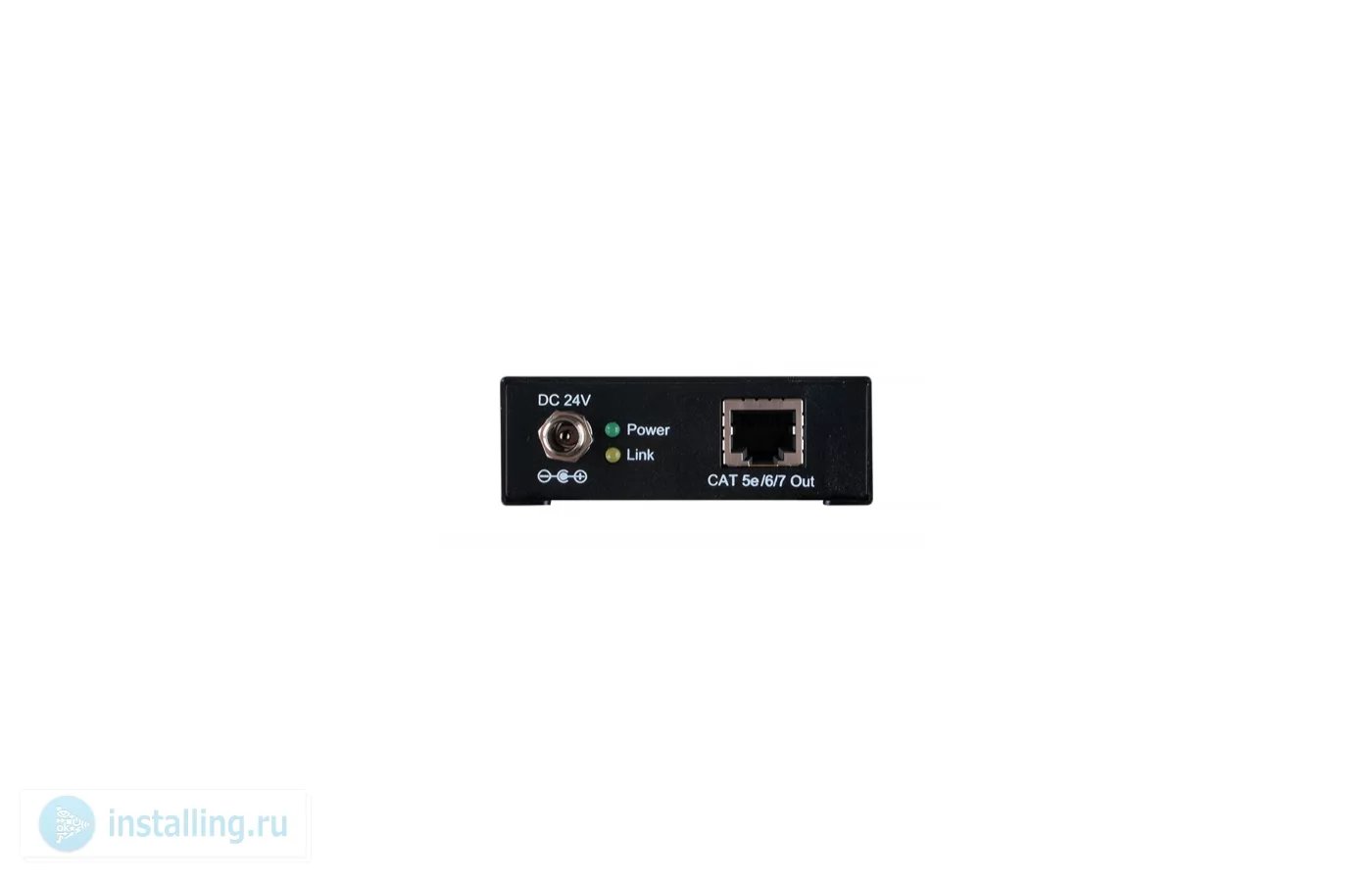

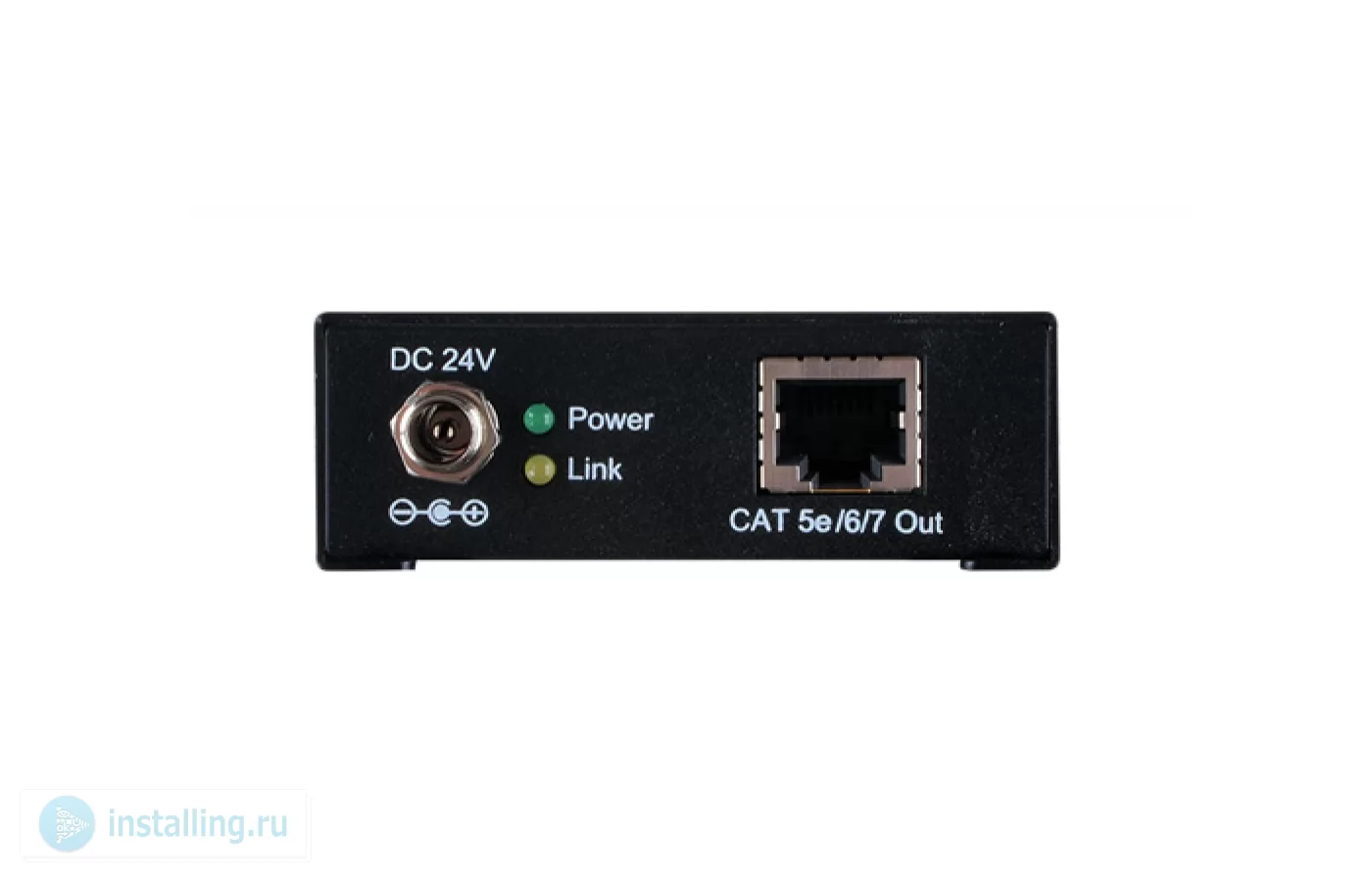

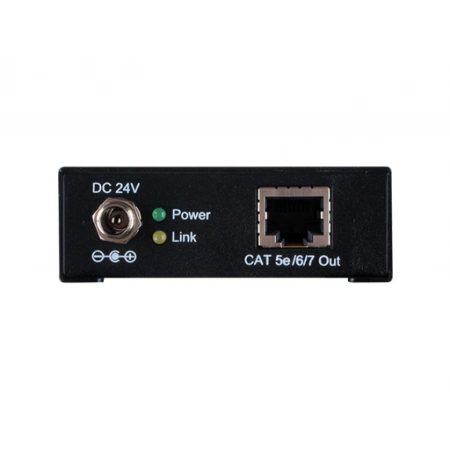

• Выходы 1 – витая пара, разъем RJ45 (розетка)
• 1 – ИК-передатчик, разъем mJack 3,5 мм (розетка)
• Полоса пропускания видеосигнала 340 МГц (10,2 Гбит/с)
• Защита от электростатических разрядов ±8 кВ (через воздух), ±4 кВ (при касании)
• Корпус металлический черного цвета
• Индикаторы питание, наличие соединения
• Рабочая температура 0°...+40°C
• Температура хранения -20°...+60°C
• Относительная влажность воздуха от 20% до 90% без конденсации
• Питание 24 В; 1,25 А
• Потребляемая мощность 3 Вт
• Габаритные размеры (Ш x Г x В) 74 x 81,5 x 29 мм
• Масса 0,206 кг
• В комплекте блок питания, ИК-приемник, ИК-передатчик, переходный кабель RS-232 с разъема мини-джек 3,5 мм на разъем D-sub D9 (розетка – розетка)

• Домашние мультимедийные системы и кинотеатры
