Передатчик сигналов Cypress CHDBT-1H1CPL

CHDBT-1H1CPL – передатчик сигналов HDMI разрешением до 4K2K преобразует сигналы, полученные с входов HDMI, ИК и RS-232, в пригодные для передачи по кабелю витой пары CAT5e/6/7 и передает на один выход, а также выводит AV-сигнал на проходной выход HDMI. Поддерживаются разрешения до 1080p Full HD и 4K2K, 3D-контент и многоканальный цифровой звук в форматах LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD. Проходной выход HDMI может быть использован для подключения локального дисплея или каскадирования аналогичных передатчиков. К выходу в витую пару подключаются совместимые приемники CAT5e/6/7, которые могут быть удалены на расстояние до 60 метров, поддерживается подача питания по кабелю витой пары (PoE).

• Поддержка HDMI (включая 3D-контент и форматы 4K2K), HDCP и DVI
• Синхронизированные выходы HDMI и в витую пару CAT5e/6/7
• Один проходной выход HDMI и один выход в витую пару CAT5e/6/7
• Скорость передачи данных поддерживается в диапазоне от 250 Мбит/с до 3 Гбит/с
• Поддерживает широкий спектр разрешений компьютерной графики от VGA до WUXGA и HDTV до 4K2K (3840x2160 при 24/25/30/50/60 Гц, YUV 4:2:0 и 4096x2160 при 24/50/60 Гц, YUV 4:2:0)
• Сквозная передача аудио с частотой дискретизации 32-192 кГц в форматах LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD
• Длина линии передачи по кабелю витой пары CAT5e/6/7 – до 60 метров
• Сервисный порт USB
• Отображение сигнала с 3D зависит от настроек EDID дисплея
• Поддержка PoE для совместимых приемников
• Двунаправленная передача команд управления инфракрасного интерфейса

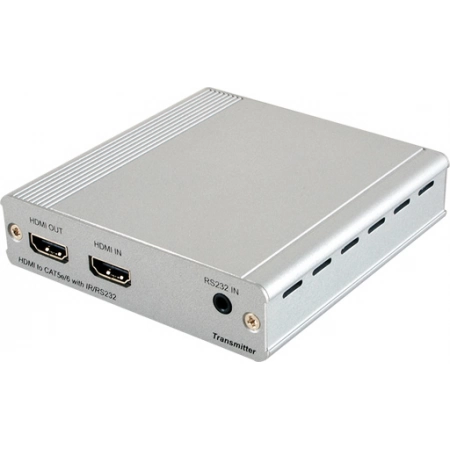

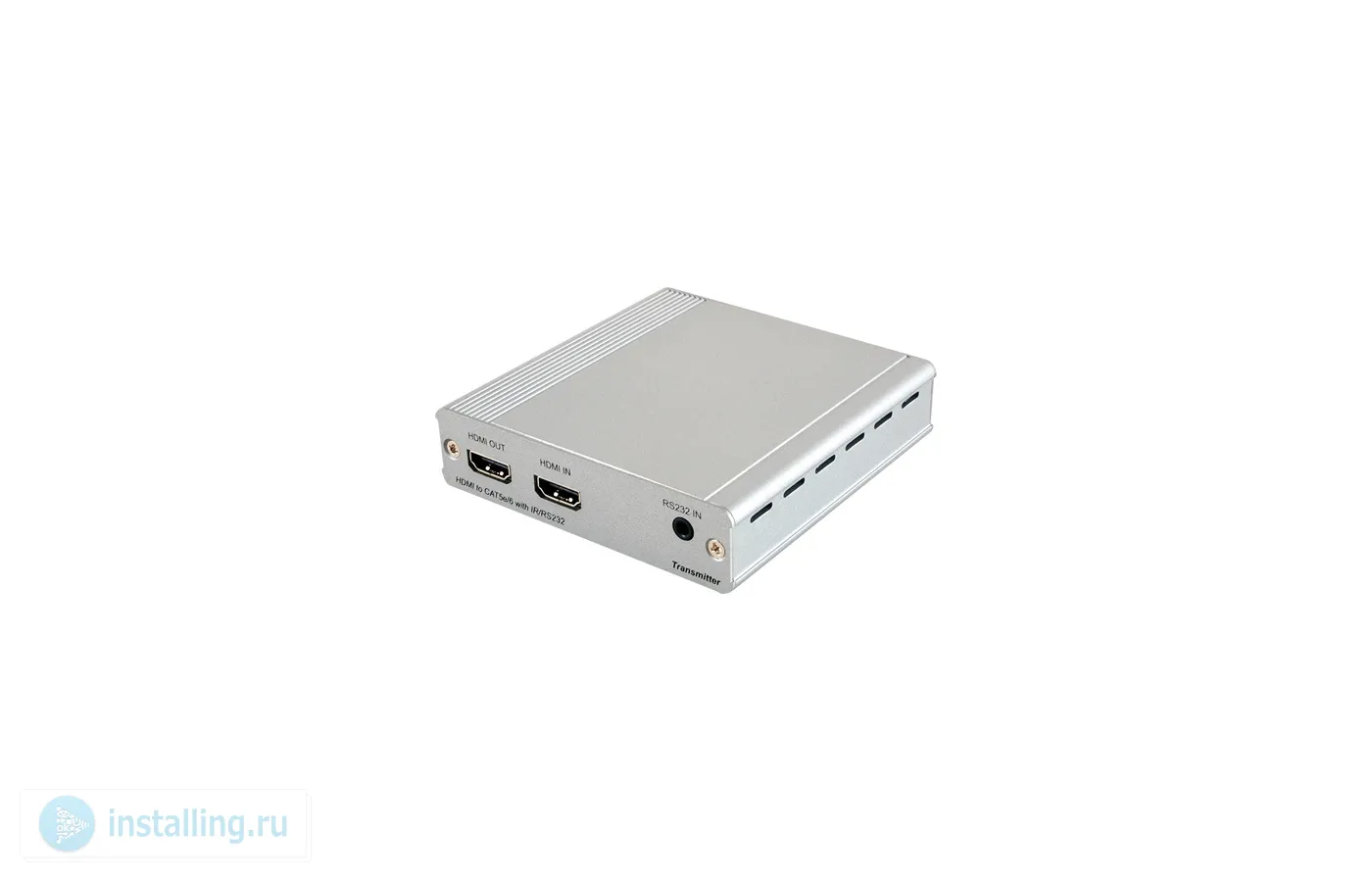

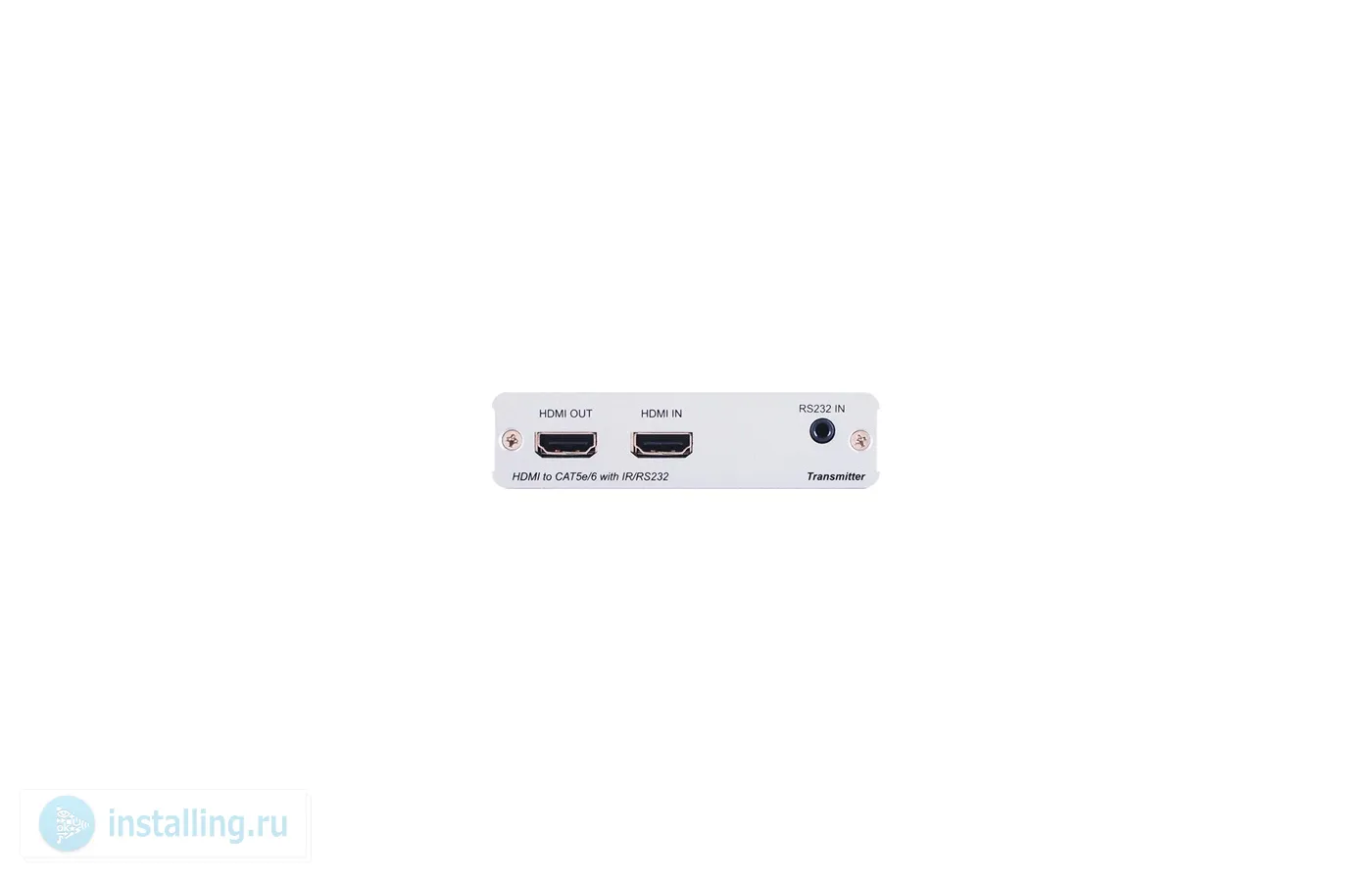

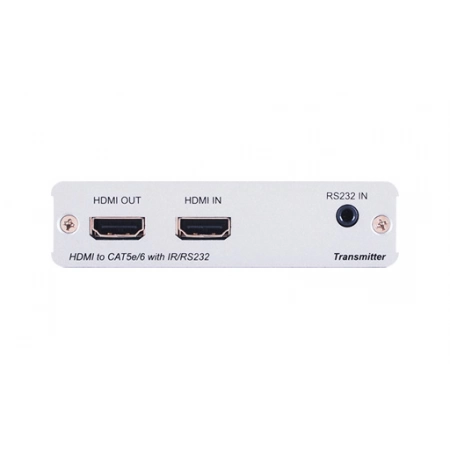

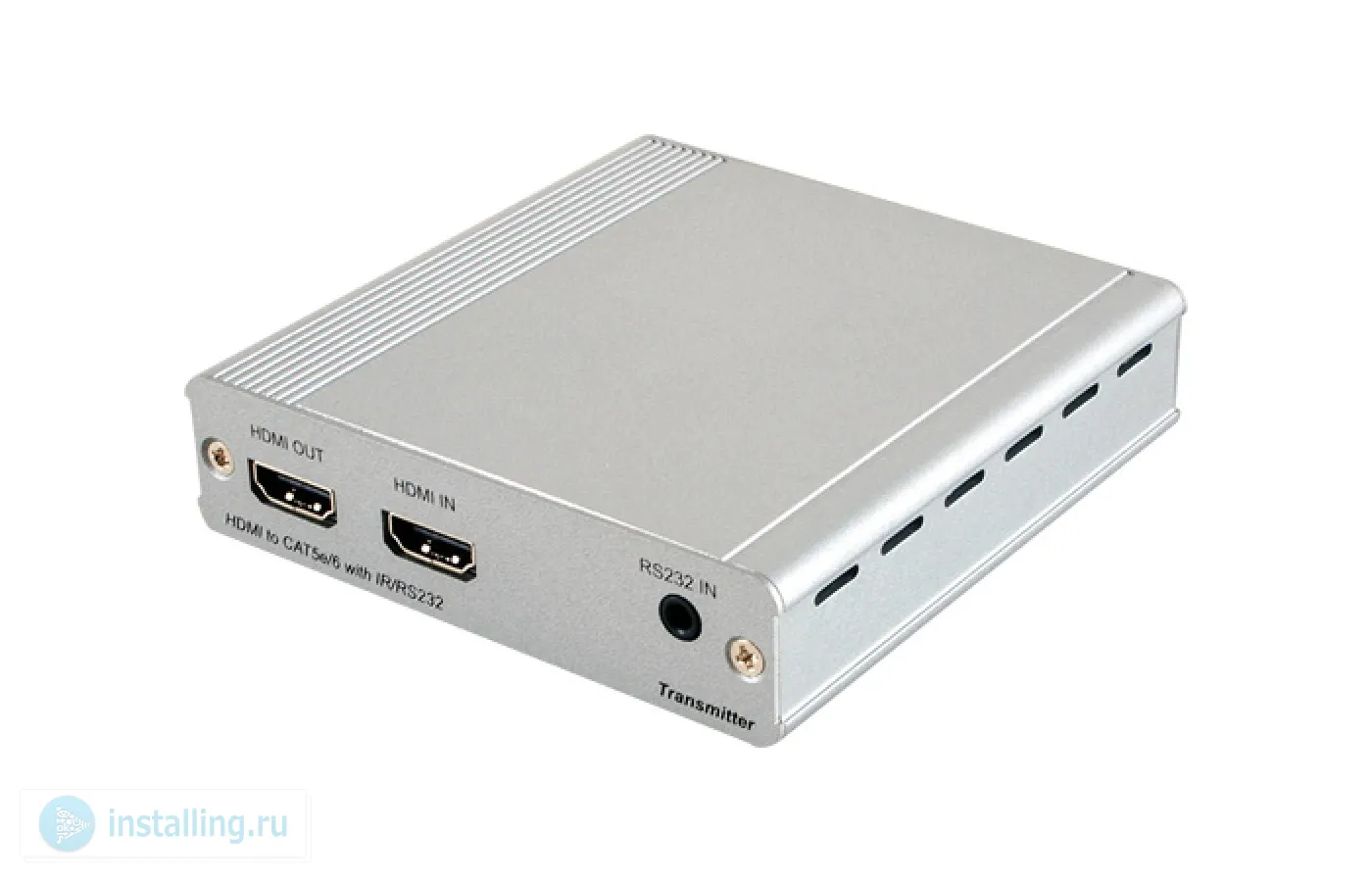

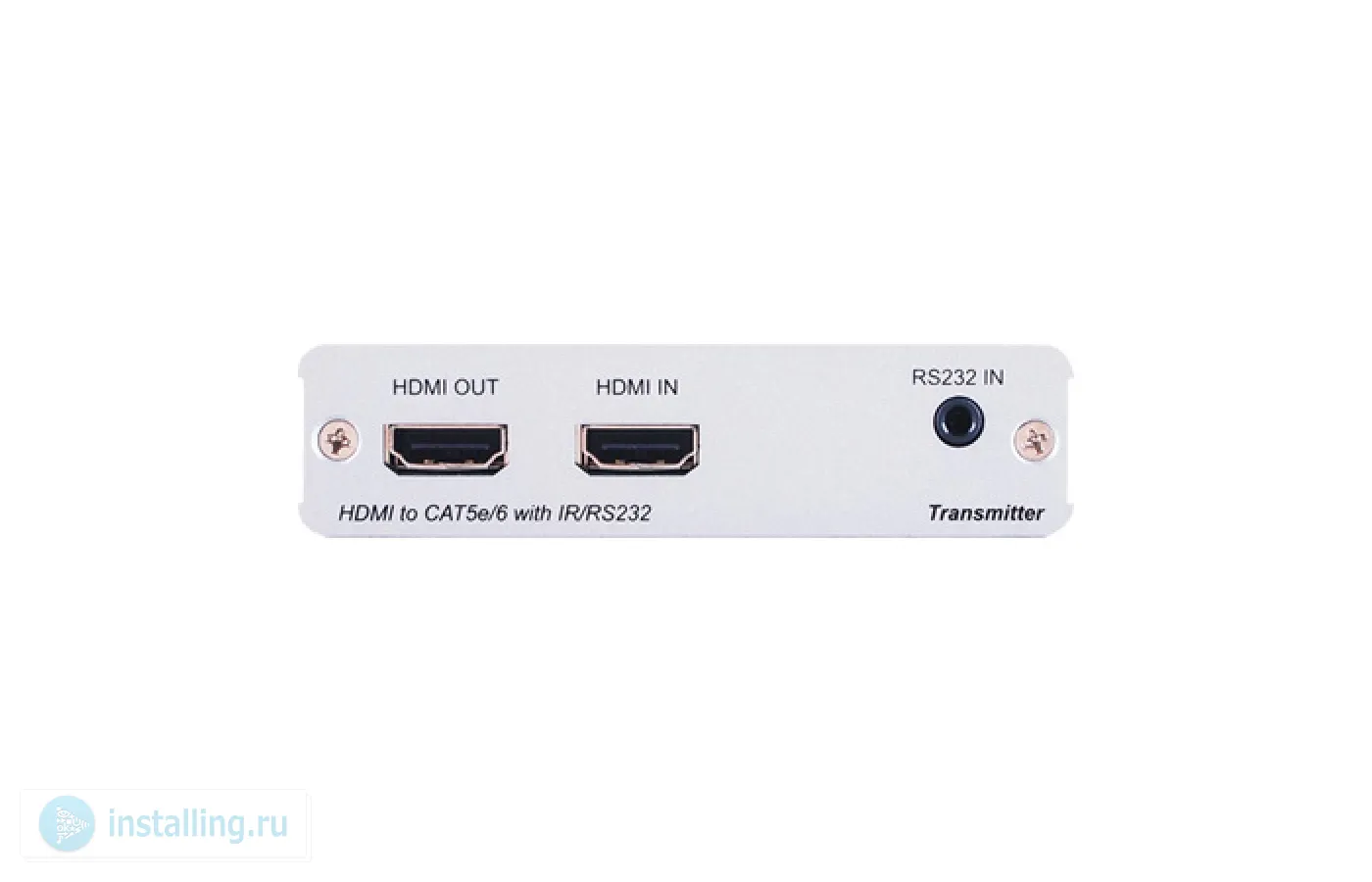

• Входы 1 – HDMI, тип «А» (розетка)
• 1 – RS-232, разъем mJack 3,5 мм (розетка)
• 1 – внешний ИК приемник, разъем mJack 3,5 мм (розетка)
• 1 – USB (сервисный), мини-разъем типа «B» (розетка)

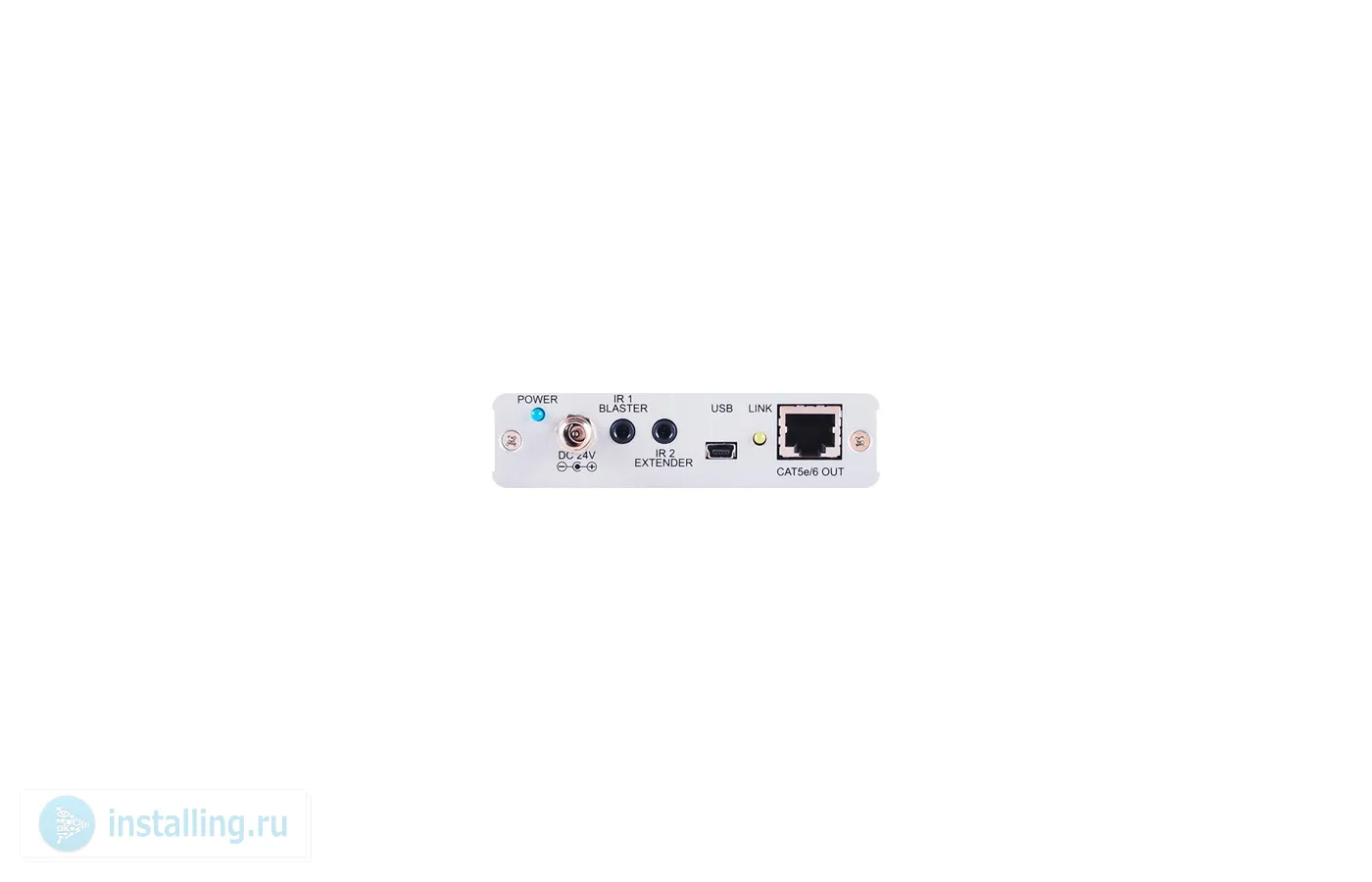

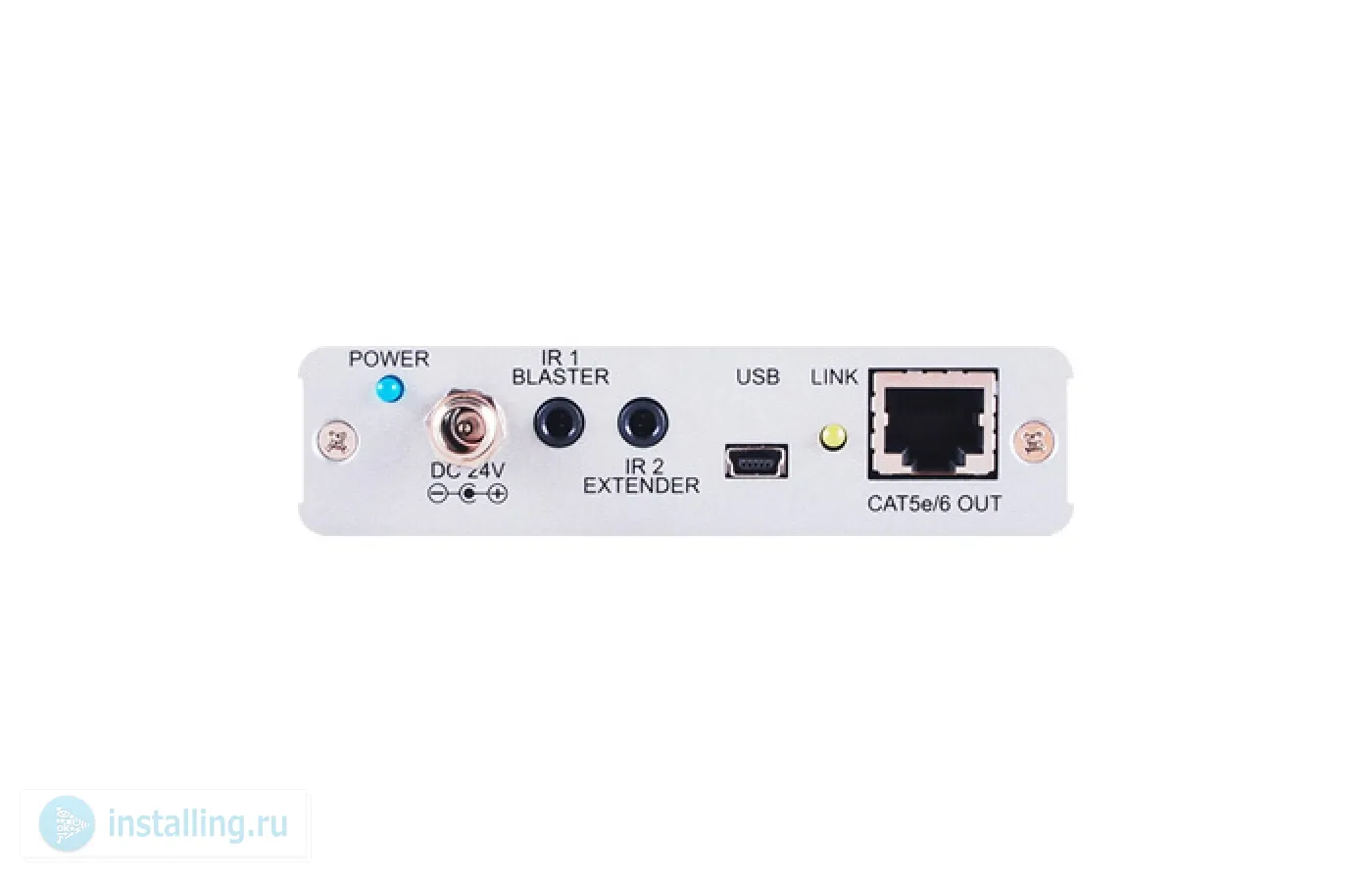

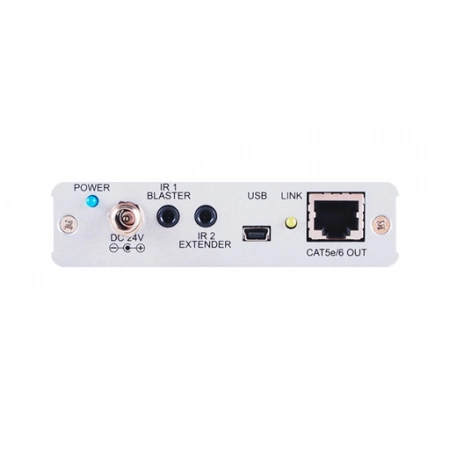

• Выходы 1 – витая пара CAT5e/6/7, разъем RJ45 (розетка)
• 1 – проходной HDMI, тип «А» (розетка)
• 1 – внешний ИК излучатель, разъем mJack 3,5 мм (розетка)
• Пропускная способность (видео) 340 МГц (10,2 Гбит/с)
• Поддерживаемые разрешения до 4K2K (3840x2160 при 24/25/30/50/60 Гц, YUV 4:2:0 и 4096x2160 при 24/50/60 Гц, YUV 4:2:0)
• Длина кабеля HDMI на входе до 10 метров при разрешении 1080p / 8-, 12-разрядный цвет
• Длина кабеля витой пары CAT5e/6/7 до 60 метров
• Частота сигналов ИК 30–50 кГц
• Защита от электростатических разрядов ±8 кВ (через воздух), ±4 кВ (при касании)
• Материал корпуса алюминий
• Цвет серебристый
• Индикация питание, наличие соединения по витой паре
• Рабочая температура 0… +40 °C
• Температура хранения -20… +60 °C
• Относительная влажность от 20 до 90% без конденсации
• Питание 24 В, 1,25 А постоянного тока
• Потребляемая мощность 7 Вт
• Габаритные размеры (Ш x Г x В) 102 x 110 x 25 мм (c учетом разъемов)
• Масса 0,252 кг

• Передатчик CHDBT-1H1CPL
• Внешний ИК приемник – 1 шт.
• Внешний ИК излучатель – 1 шт.
• Переходник mJack 3,5 мм – D-sub D9 (вилка – розетка) для RS-232 – 1 шт.
• Блок питания 24 В постоянного тока – 1 шт.
• Руководство пользователя

• Домашние развлекательные системы
• Аудитории, учебные классы
• Демонстрационные стенды и презентационные залы
• Конференц-залы и переговорные
