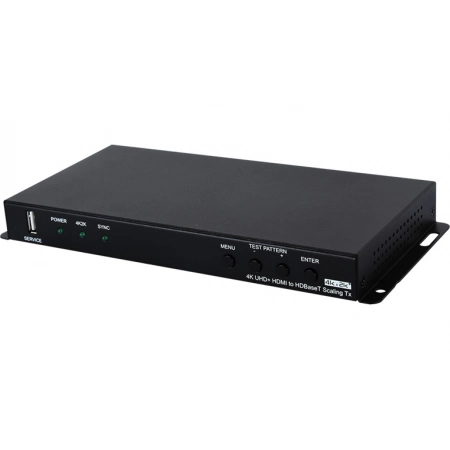

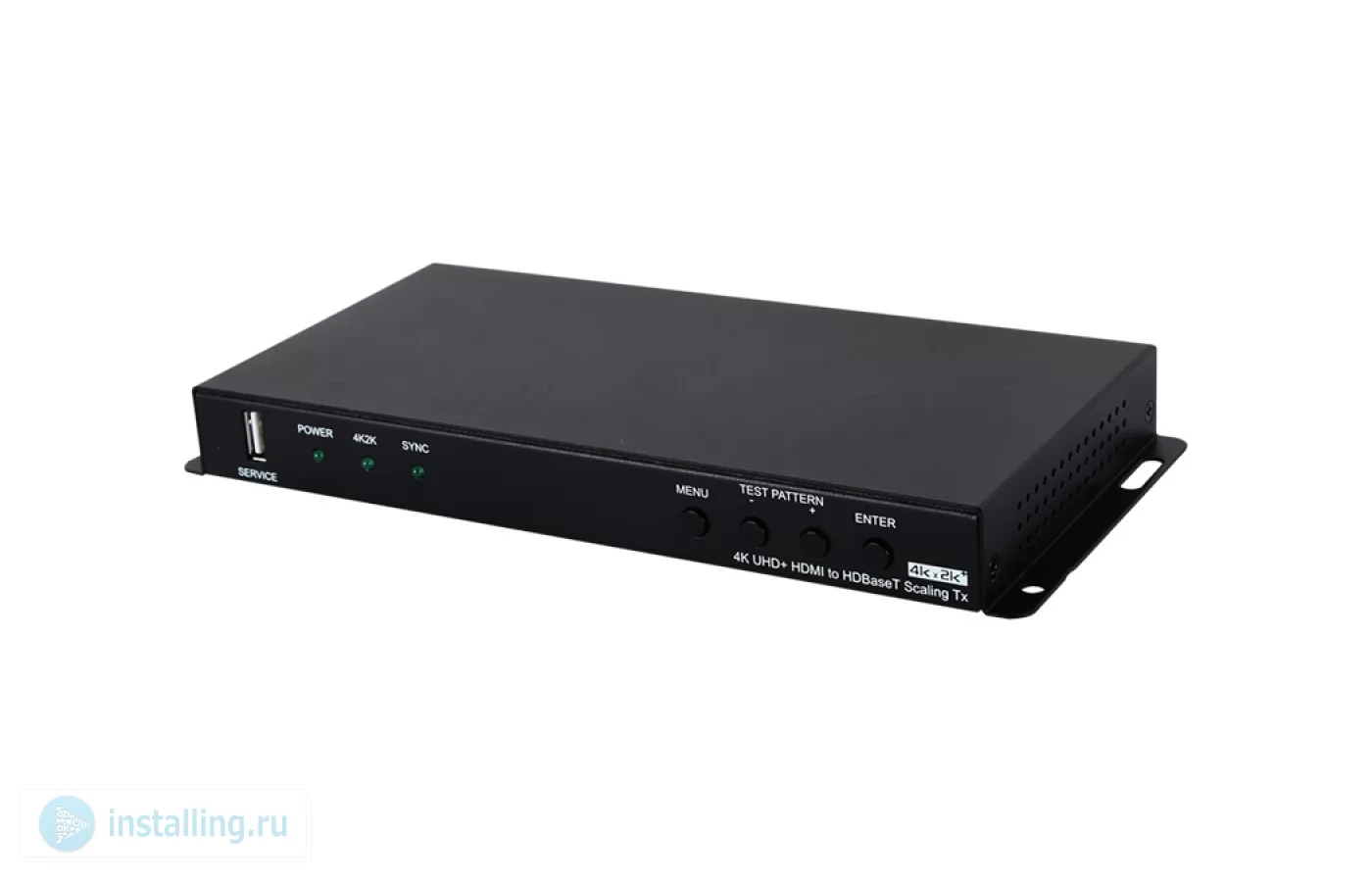

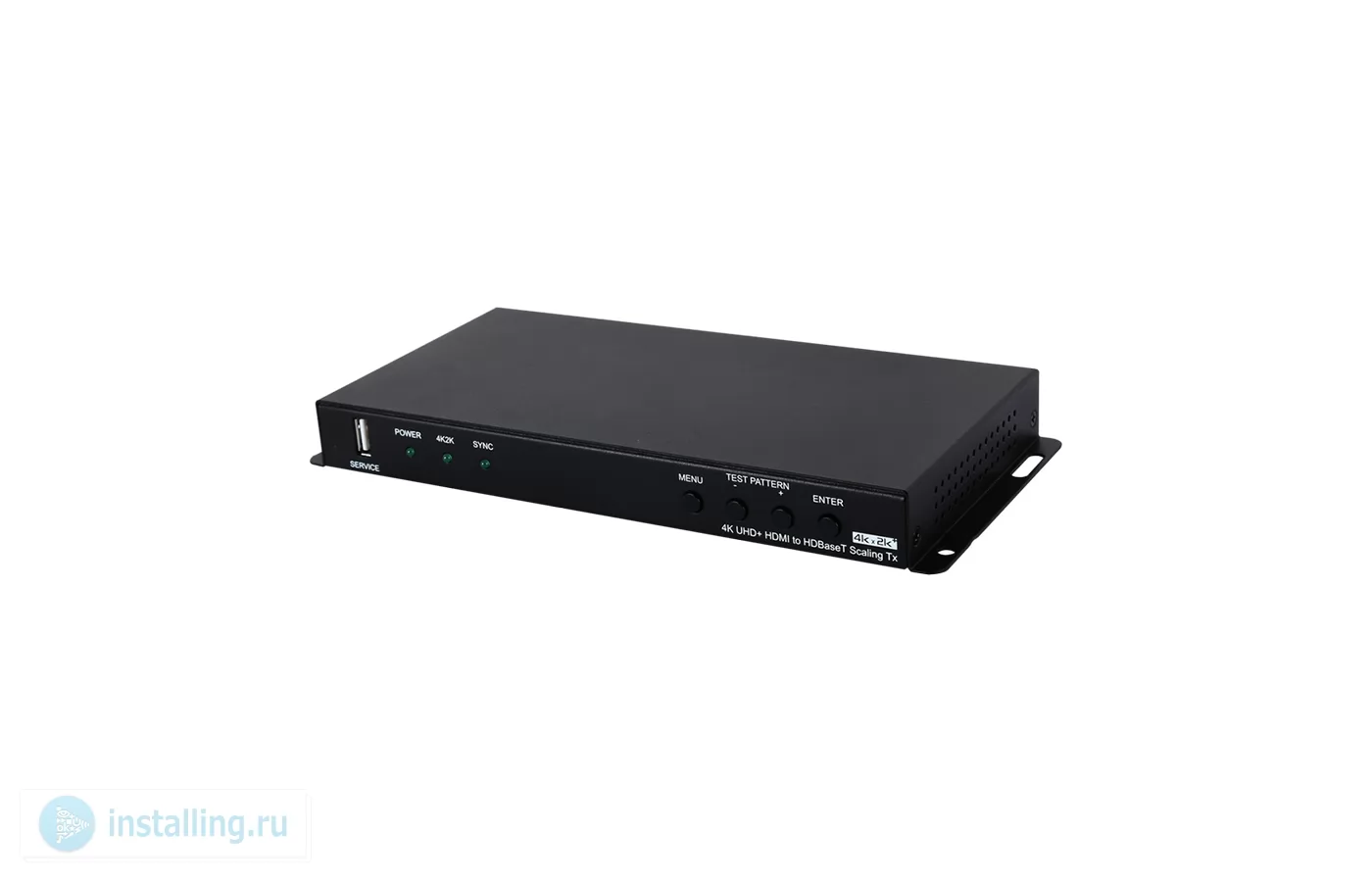

Масштабатор/ передатчик сигналов Cypress CSC-6012TX

CSC-6012TX – масштабатор/ передатчик сигналов HDMI 2.0 разрешением до 4096x2160/60 (YUV 4:4:4) с поддержкой HDCP 2.2 и расширенным EDID в витую пару HDBaseT 2.0, имеется проходной выход HDMI. Обеспечивает передачу несжатого аудио и видео вместе с двунаправленными сигналами ИК-управления, RS-232 и Ethernet 100BaseT по кабелю витой пары CAT5е/6 длиной до 70 м (сигналы 4K), по кабелю CAT7 – до 100 м. По кабелю также передается питание PoH (Power over HDBaseT) 48 В. Поддержка HDBaseT 5Play. Дополнительно устройство конвертирует цифровое аудио из HDMI или обратного аудиоканала (полученное с входа TOSLINK приемника) в балансный стереосигнал и выводит на клеммных разъемах. Совместимый приемник: CSC-6012RX.

• Соответствует спецификации HDBaseT 2.0
• Передает 4K-видео по одному кабелю витой пары 7-й категории на расстояние до 100?м, категории 5e или 6 – до 70?м
• Конвергенция HDBaseT 5Play™: видео и аудио высокой четкости, Ethernet 100BaseT, питание PoH и сигналы управления (двунаправленный ИК / сквозная передача RS-232) по одному кабелю витой пары
• Полная поддержка HDMI 1.4, совместимость с HDMI 2.0 (4K 60?Гц, YUV 4:2:0)
• Удовлетворяет требованиям HDCP 2.2
• Поддерживает работу с сигналами DVI
• Возможна сквозная передача сигнала HDMI без каких-либо изменений
• Повышающее масштабирование сигналов 1080p до 4K с дальнейшей передачей по HDBaseT или понижающее масштабирование сигнала 4K до 1080p (с исходной частотой кадров)
• Конвертация 4K UHD (4:4:4) в 4K UHD (4:2:0)
• Встроенный генератор тестовых сигналов для проверки работоспособности и возможностей дисплея прямо на объекте
• Управление EDID-данными
• Пропускная способность HDMI – 18?Гбит/с (полоса пропускания 600?МГц), поддержка Deep Color до 48 бит (1080p)
• Поддерживает разрешения сверхвысокой четкости: 3840x2160 24/25/30?Гц, 3840x2160 50/60?Гц (4:4:4) и 4096x2160 24/25/30?Гц, 4096x2160 50/60?Гц (4:4:4)
• Поддерживает вложенное аудио LPCM 2.0/5.1/7.1, Dolby Digital 5.1, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos и DTS-HD Master Audio
• Балансный стереовыход, на который подается преобразованный (ЦАП) сигнал, извлеченный из HDMI либо сигнал, полученный из обратного аудиоканала (OAR, Optical Audio Return) с приемника; формат преобразуемого сигнала – LPCM 2.0
• Экранное меню
• Порт Ethernet 10/100?Мбит/с для подключения к ЛВС
• Порт RS-232 (110-115200?бит/с)
• Входной и выходной порты для подключения внешних ИК-модулей
• Питание устройства от внешнего источника 24?В
• Способен обеспечивать совместимый приемник питанием 48?В (PoH)
• Совместимый приемник HDBaseT: CSC-6012RX

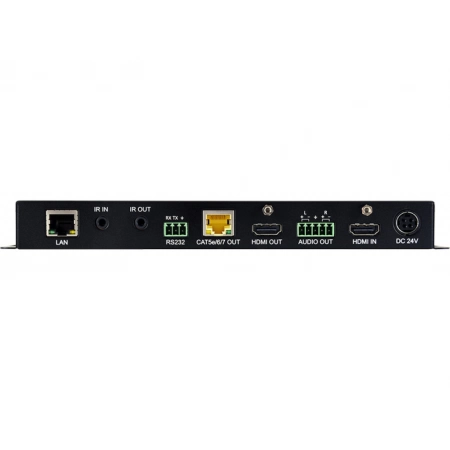

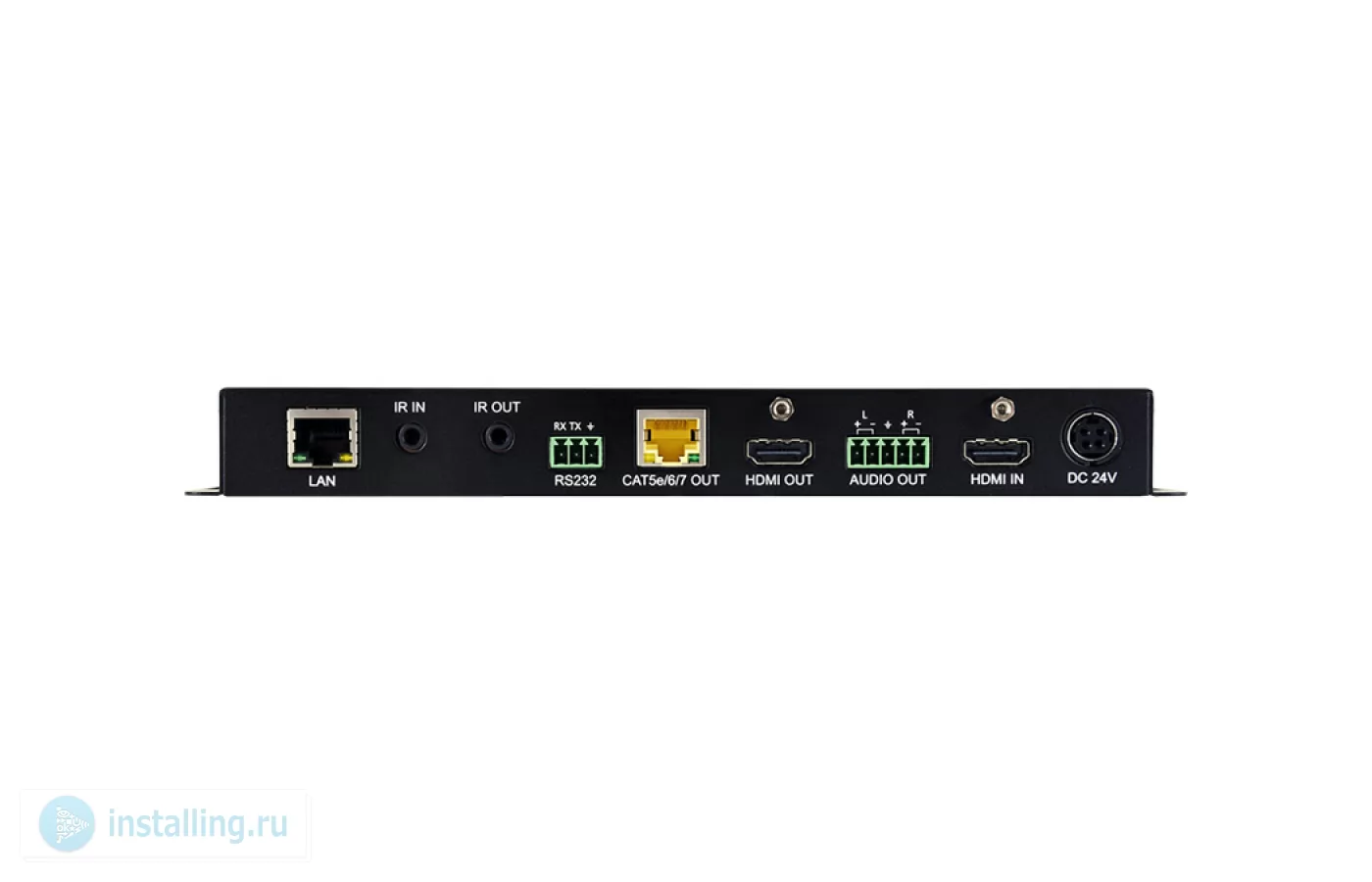

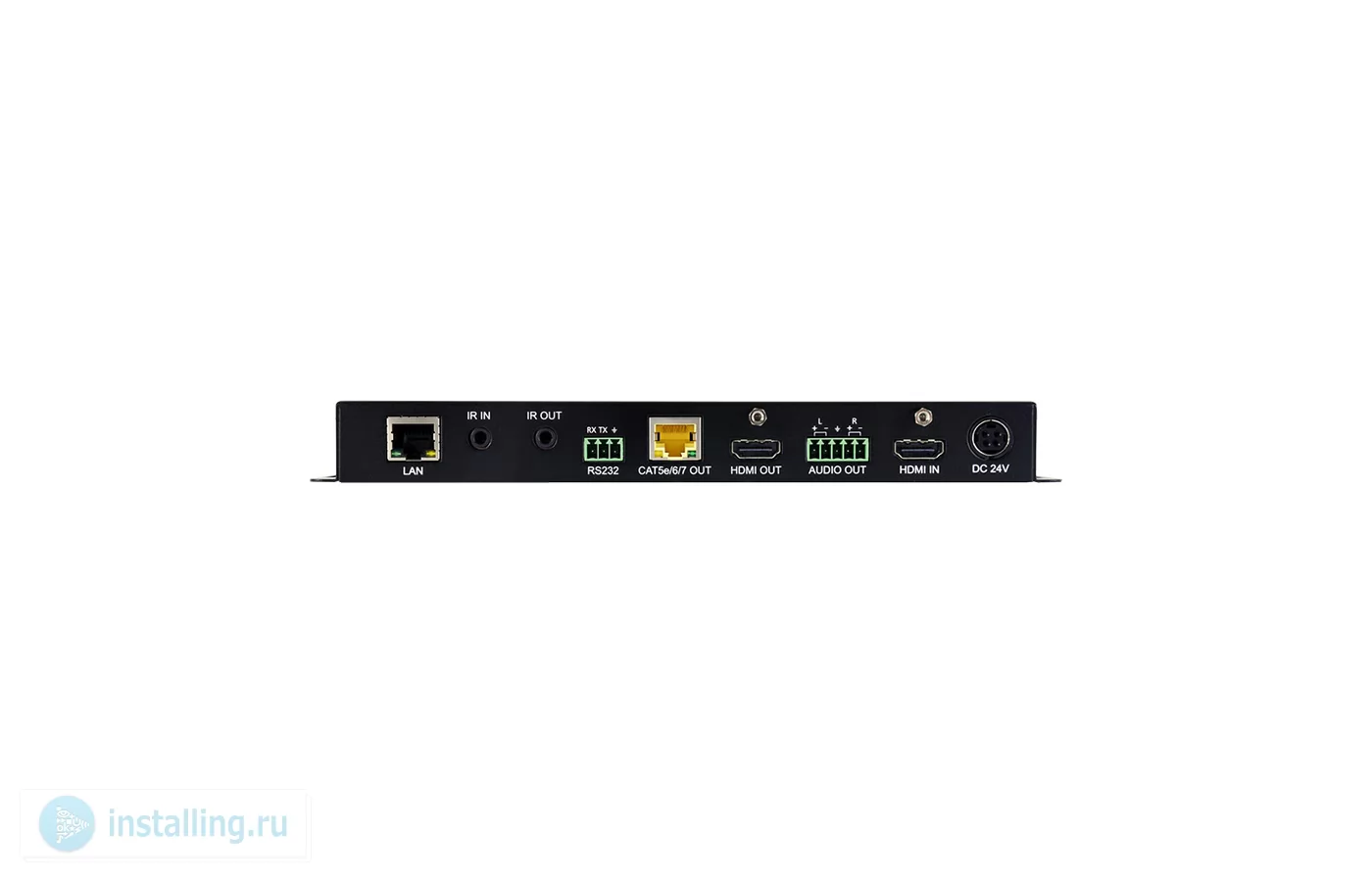

• Входы 1 – HDMI, тип A (розетка)
• 1 – ИК, разъем miniJack 3,5 мм (розетка)
• Выходы 1 – витая пара HDBaseT, разъем RJ45 (розетка)
• 1 – HDMI, тип A (розетка)
• 1 – балансное стерео, клеммный блок
• 1 – ИК, разъем miniJack 3,5 мм (розетка)
• Порты 1 – Ethernet, разъем RJ45 (розетка)
• 1 – RS-232, клеммный блок
• 1 – USB-A (сервисный)
• Полоса пропускания (вход) 600 МГц / 18 Гбит/с
• Полоса пропускания (выход) HDBaseT: 300 МГц / 10,2 Гбит/с
• HDMI: 600 МГц / 18 Гбит/с
• Поддерживаемые разрешения HDMI/DVI, на входе и выходе
• 640x480p 60, 720x576i 50, 720x576p 50, 800x600 56/60/72/75/85, 1024x768 60/70/75/85, 1280x720p 50/60, 1280x768 60/75, 1280x800 60/75, 1280x1024 60/75, 1366x768 60, 1400x1050 60/75, 1440x900 60/75, 1600x900 60, 1600x1200 60, 1680x1050 60, 1920x1080i 50/60, 1920x1080p 24/25/30/50/60, 1920x1200 60, 3840x2160 24/25/30/50/60, 4096x2160 24/25/30/50/60
• Расстояние удлинения по витой паре 100 м с кабелем CAT7
• 70 м с кабелем CAT5e/6
• Диапазон частот ИК-сигналов 20-60 кГц
• Пропускная способность RS-232 115200 бит/с

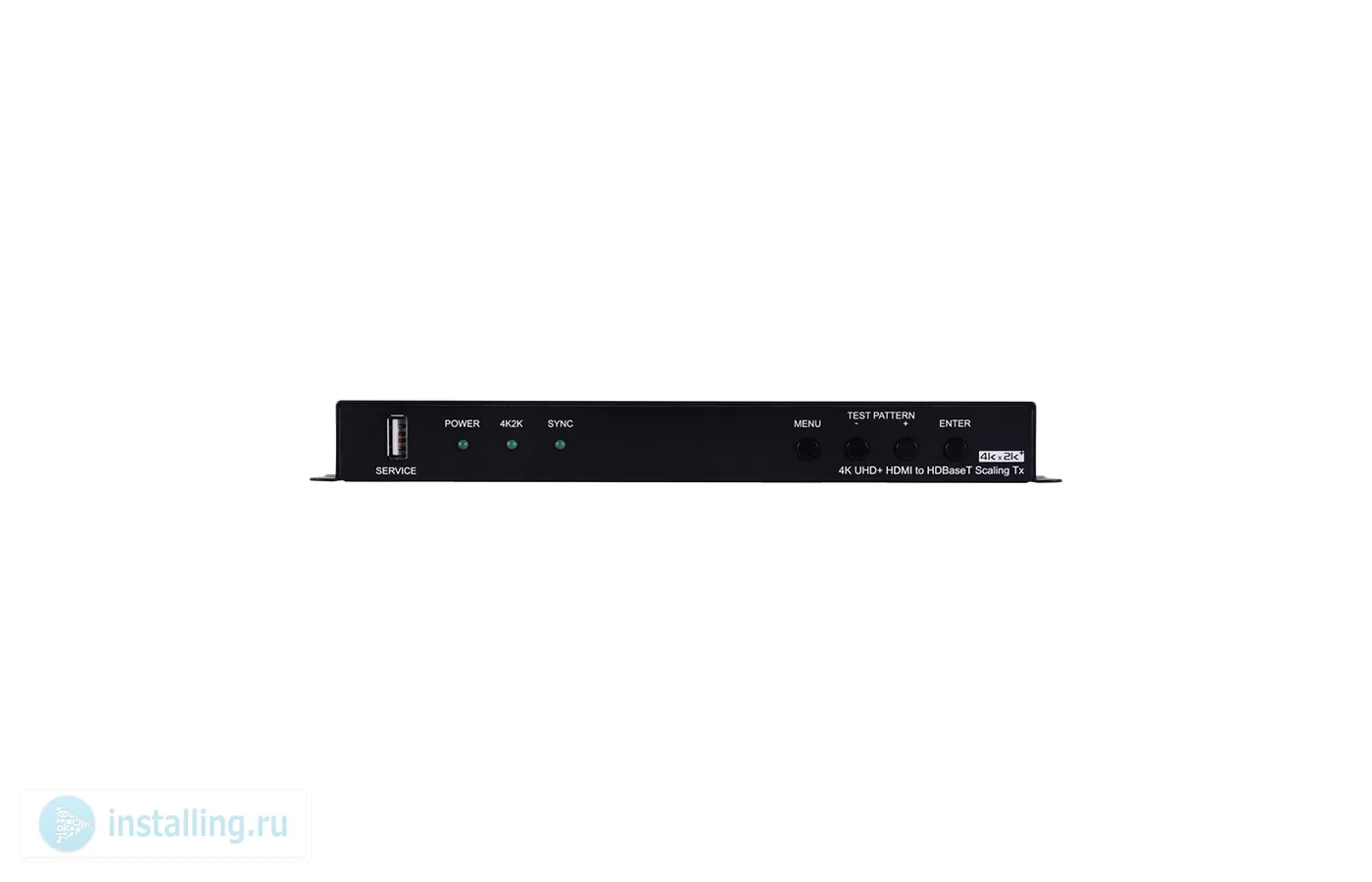

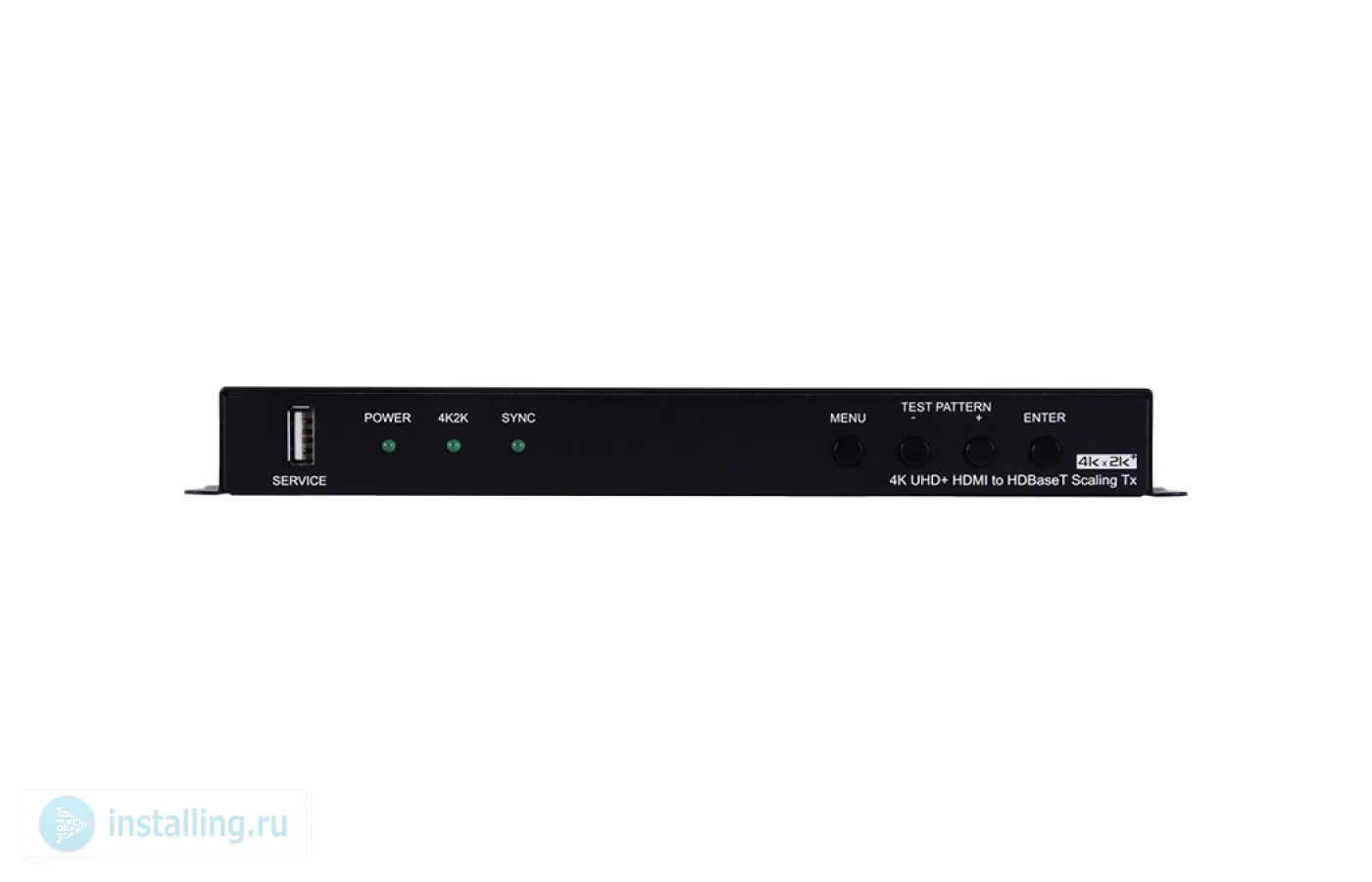

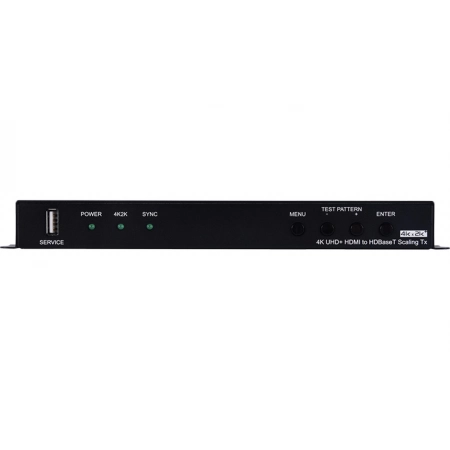

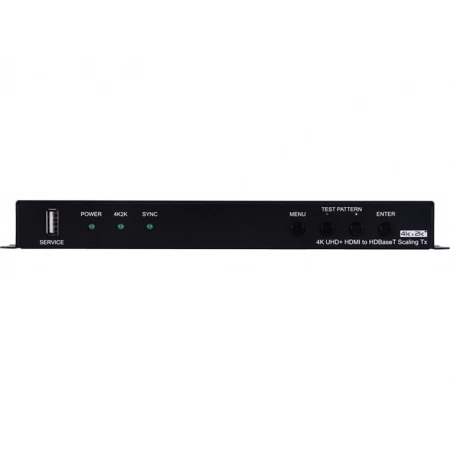

• Индикация питание, входной сигнал 4K2K, связь
• Материал корпуса металл
• Цвет черный
• Защита от электростатических разрядов ±8?кВ (воздушный разряд)
• ±4?кВ (контактный разряд)
• Диапазон рабочих температур 0… 40 °C
• Диапазон температур хранения -20… +60 °C
• Питание 24 В, 2.7 А
• Энергопотребление 20,28 Вт
• Габаритные размеры (ШxГxВ) 231,5 x 25 x 108 мм (без учета разъемов)
• Масса 0,648 кг

Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.

• Прибор CSC-6012TX – 1 шт.
• Внешний ИК-излучатель – 1 шт.
• Внешний ИК-приемник – 1 шт.
• Клеммный блок (3-pin) – 1 шт.
• Клеммный блок (5-pin) – 1 шт.
• Блок питания (24 В, 2.7 А) – 1 шт.
• Шнур питания – 1 шт.
• Руководство пользователя

• Живые мероприятия, где требуется одновременный вывод видеосигнала в двух форматах и удлинение сигналов
• Удлинение видеосигнала и трансляция аудио через отдельную систему звукоусиления в актовых залах
• Удлинение сигналов на большие расстояния, в том числе если на приемной стороне нет доступа к электропитанию
• Тестирование оборудования в «полевых» условиях
