Удлинитель Opticis DVFX-100-TR

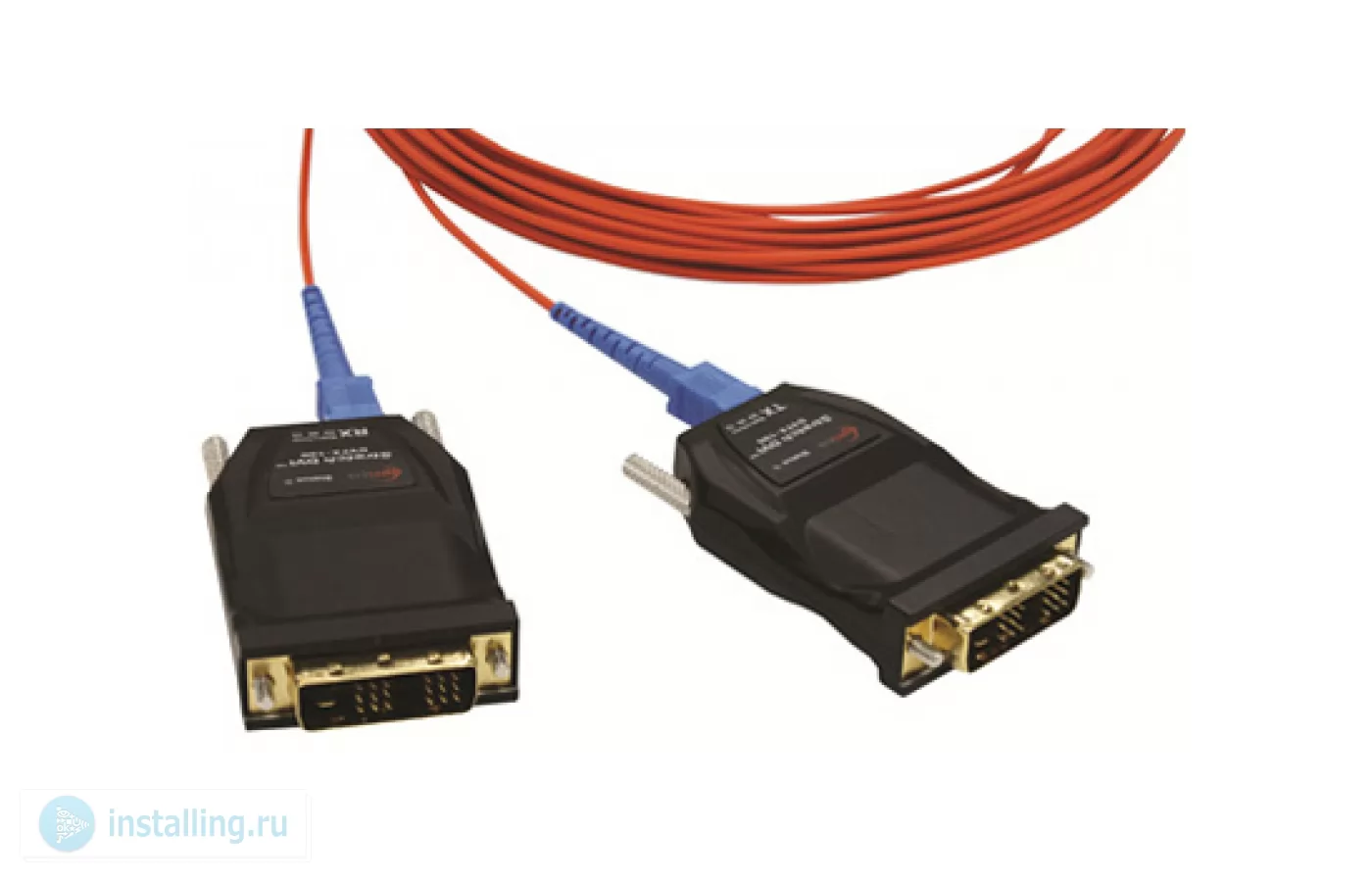

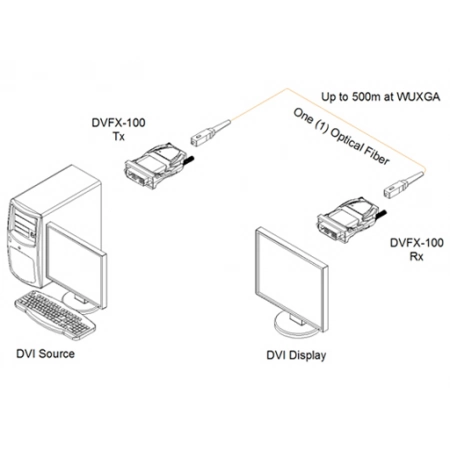

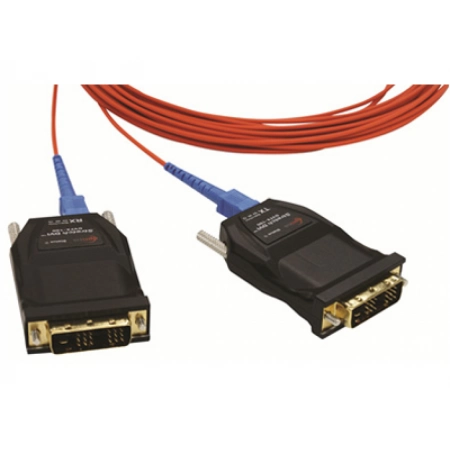

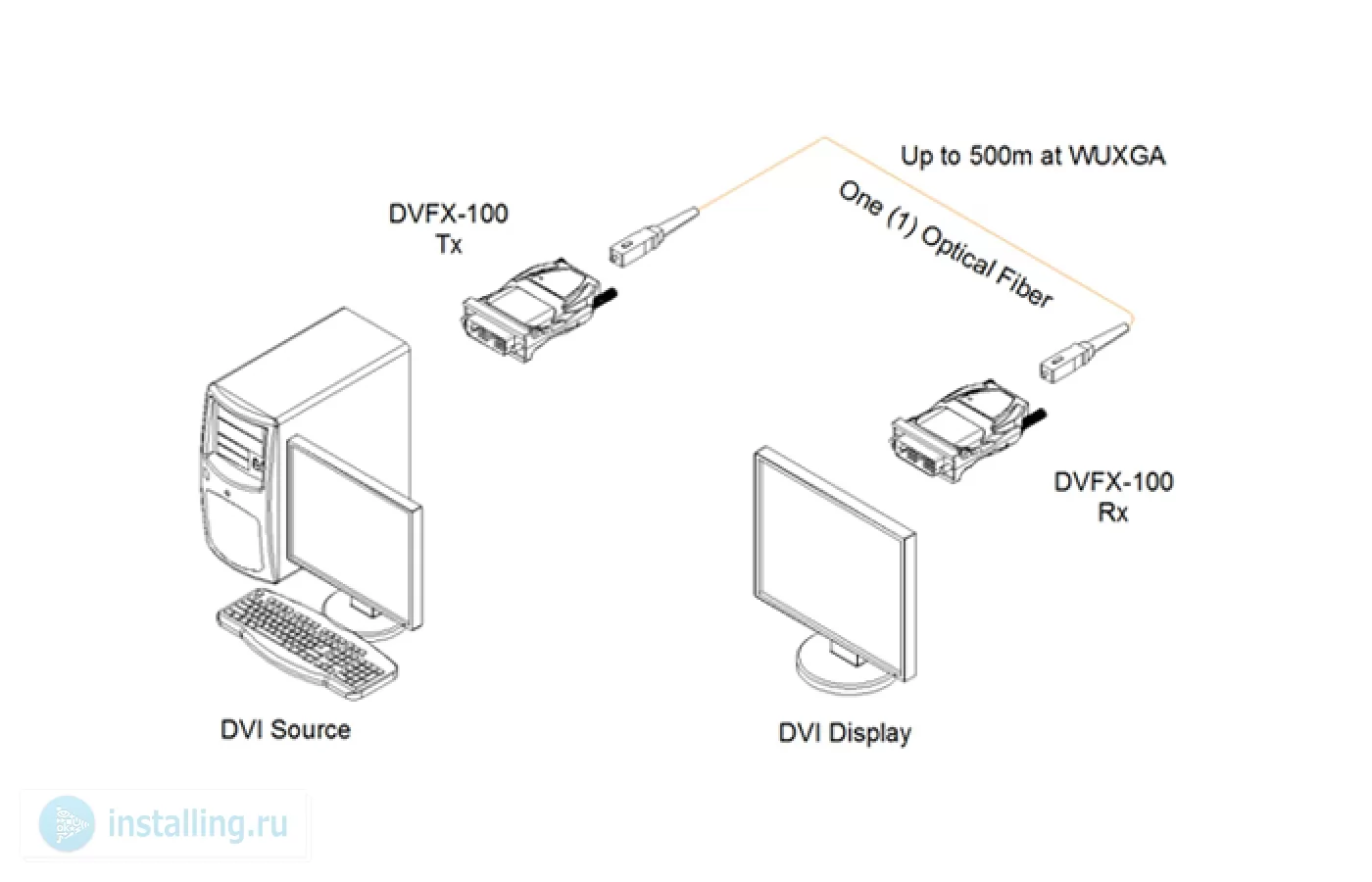

DVFX-100-TR - комплект устройств для передачи сигнала DVI по одному симплексному оптоволоконному кабелю. Передающий и приемный блоки удлинителя подключаются к DVI разъемам источника и приемника сигналов и между собой соединяются одним оптоволокном. Оптические соединения типа SC Simplex. Удлинитель передает DVI сигналы с разрешениями до WUXGA (1920x1200) 60 Гц или даже 2К или 1080р с глубиной цвета 36 бит на 500 м по многомодовому оптоволокну. Удлинитель поддерживает функцию самопрограммирования EDID - "Self-EDID". Это облегчает его инсталляцию в случаях, когда источник видеосигнала требует информацию о параметрах дисплея. Самопрограммирование EDID – это процедура, которая автоматически считывает информацию EDID с дисплея и запоминает ее в памяти ПЗУ передатчика удлинителя. Если известно, что DVI источник не требует информацию EDID, то проведения этой процедуры не требуется. Процедура проводится только тогда, когда максимальное разрешение используемого дисплея не соответствует установленному на заводе разрешению UXGA (1600x1200). Процедура очень проста: на передатчик подается питание, на его корпусе нажимается кнопка "EDID PRGM", передатчик вставляется в разъем дисплея (не источника DVI) и через 7...8 секунд процедура заканчивается. После этого передатчик отключается от разъема дисплея и удлинитель готов к работе. Съемный DVI удлинитель DVFX-100-TR дает возможность легко подсоединиться к вашей системе с минимальными усилиями и без ее модификации, т. к. он достаточно компактен и имеет стандартные промышленные разъемы. В неблагоприятных окружающих условиях его металлический, изготовленный литьем под давлением, корпус обеспечивает надежную инсталляцию, превосходную экранировку от электромагнитных излучений и отвод тепла. Удлинитель DVFX-100-TR сертифицирован по документам FDA/CDRH, UL/EN60601, 60601-1-2 и Классу 3 лазерной опасности.

• поддерживает все VESA разрешения вплоть до WUXGA (1920x1200) при 60 Гц или даже 2К
• поддерживает скорости передачи данных до 2,25 Гбит/с на канал, что достаточно для разрешений1080р с глубиной цвета 36 бит
• передает сигнал на расстояния до 500 м по многомодовому оптоволокну
• оптические соединения типа SC Simplex
• поддерживает функцию самопрограммирования "Self-EDID"
• имеет индикаторы питания, передачи и приема сигнала
• удовлетворяет стандартам FCC и CE по уровням электромагнитного и радиочастотного излучения

• Разрешение все VESA разрешения вплоть до WUXGA (1920х1200) при 60 Гц
• Пропускная способность 2,25 Гбит/с на канал
• Индикаторы питание (на обоих блоках), передача (на передатчике), прием (на приемнике)
• Разъемы DVI-D, 24 pin, вилка
• Тип стеклянного оптоволокна многомодовое 50/125 мкм или 62,5/125 мкм
• Число оптоволокон 1 волокно
• Тип оптических соединений SC Simplex
• Число каналов передачи по 1 оптоволокну 4 канала
• Расстояние удлинения 500 м по многомодовому оптоволокну
• Размеры корпусов передатчика и приемника (ШхВхГ) 39 x 14,6 x 56 мм
• Напряжение и ток питания +5 В, 1 А
• Напряжение сети 100 - 240 В, 50/60 Гц
• Рабочая температура от 0 до 50°С
• Относительная влажность при хранении от 10% до 95%

• передатчик DVFX-100-T - 1 шт
• приемник DVFX-100-R - 1 шт
• сетевой адаптер 110 - 240 В с выходом постоянного тока +5 В, 1 А - 2 шт
• руководство пользователя - 1 шт

удлинитель DVFX-100-TR может применяться в многочисленных системах и объектах; к ним относятся: информационно-рекламные цифровые системы, аппаратные, телемедицина, военная и авиационная электроника, автоматизация производства, залы для конференций, учебные классы, аудитории и т. п.
