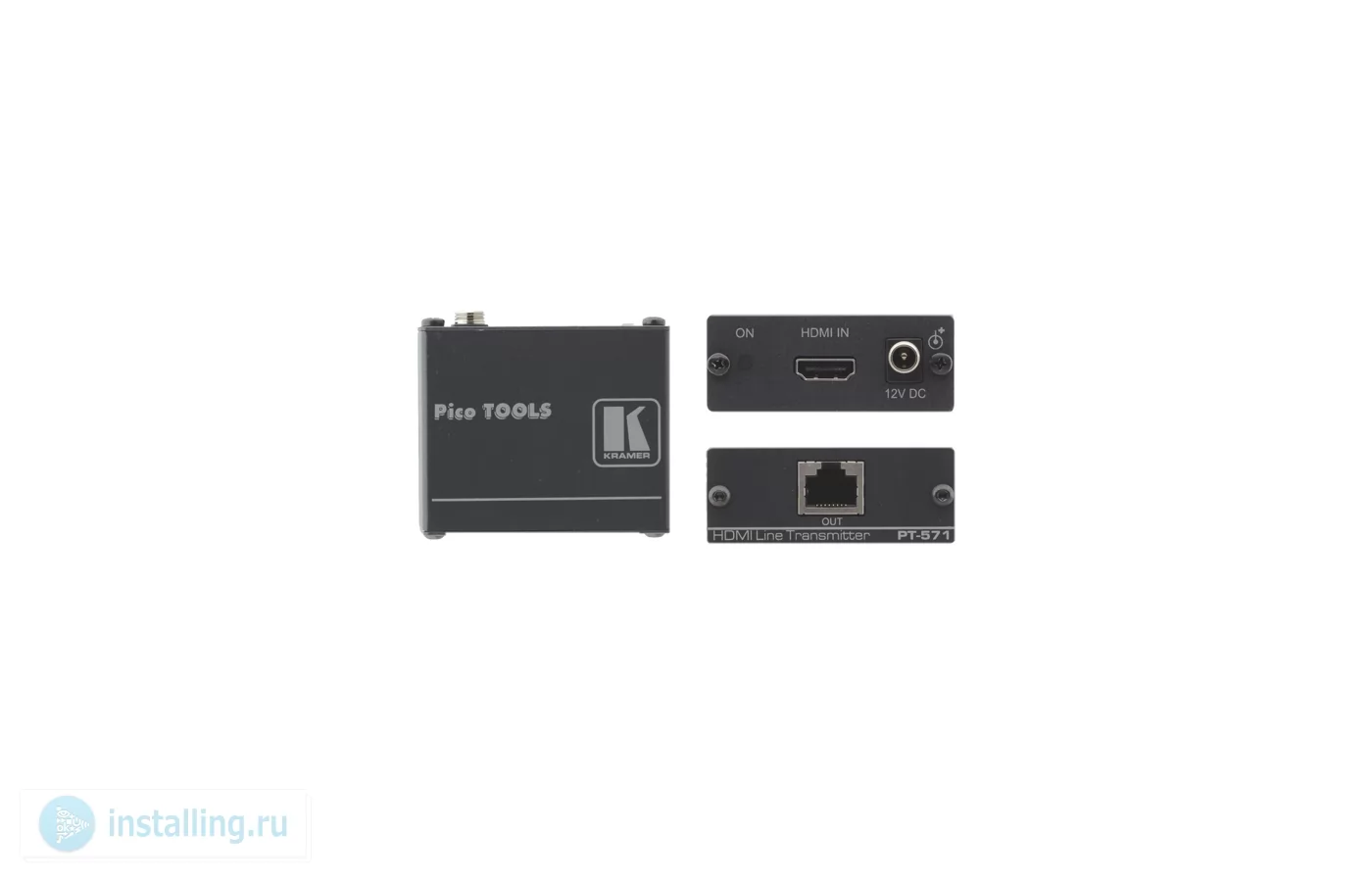

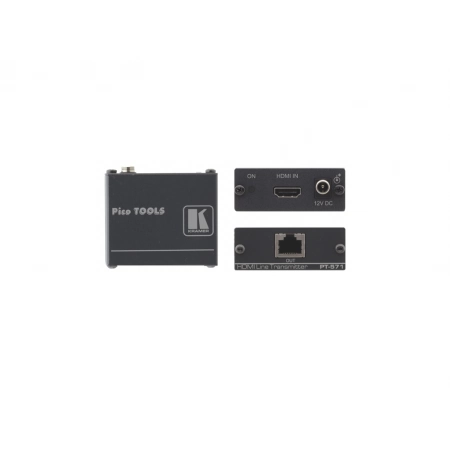

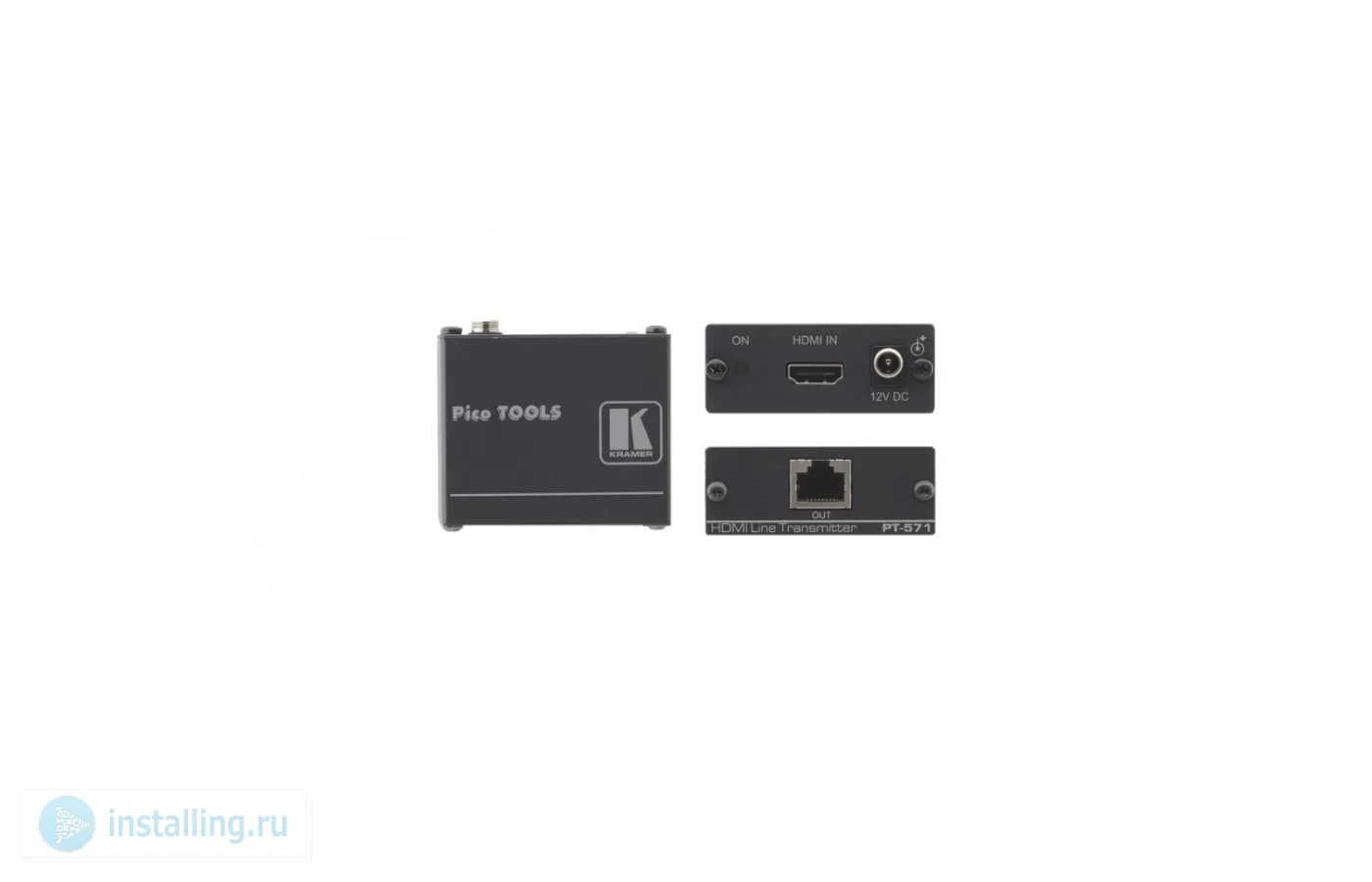

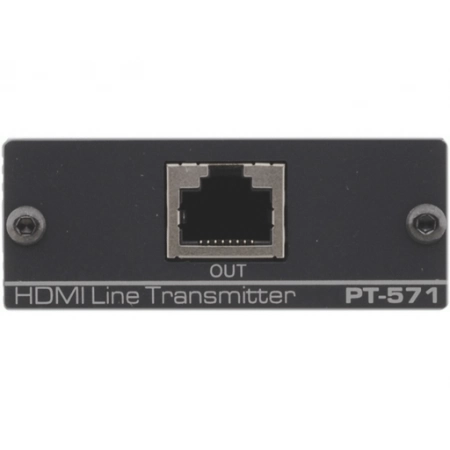

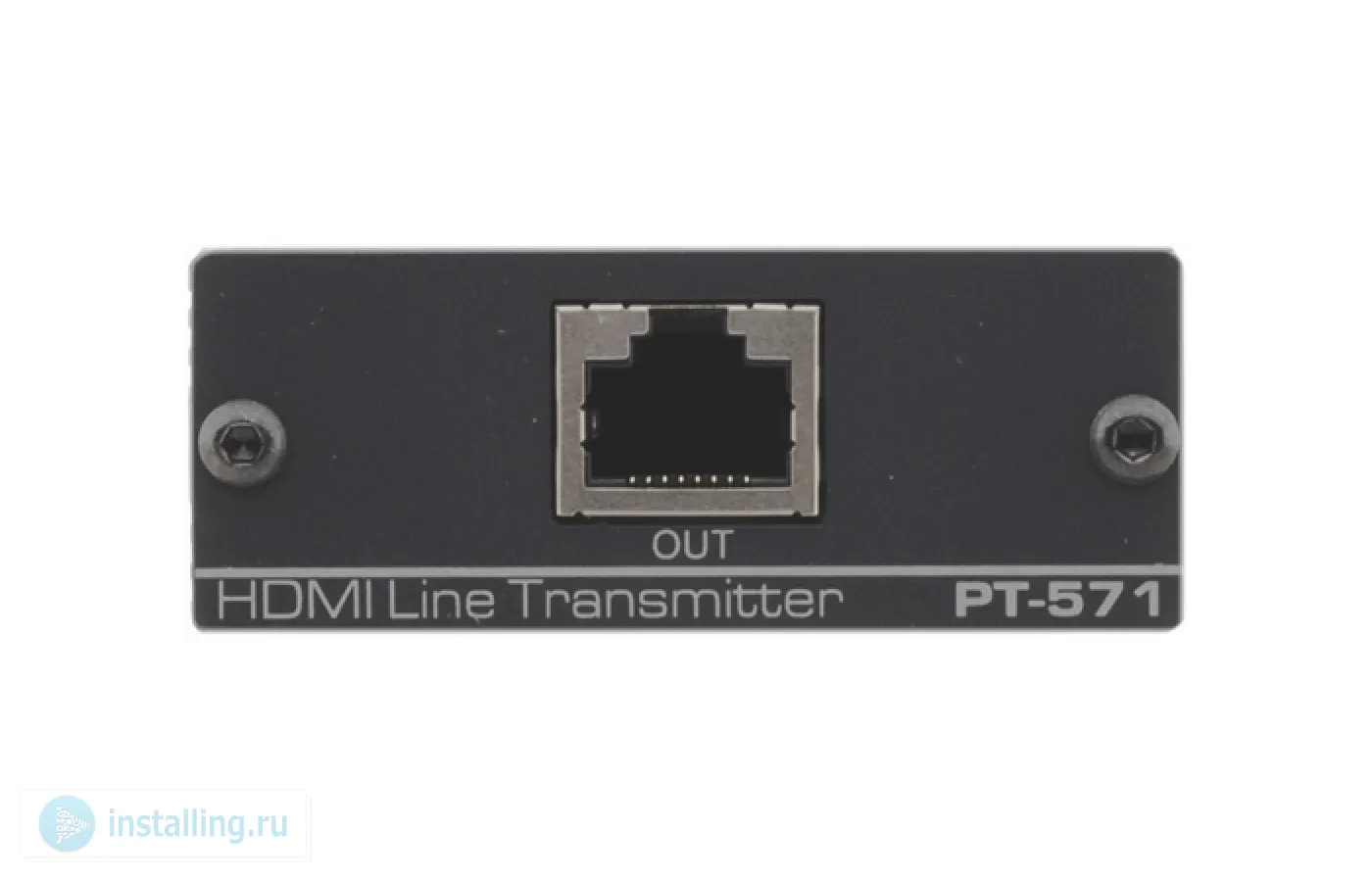

Передатчик Kramer PT-571

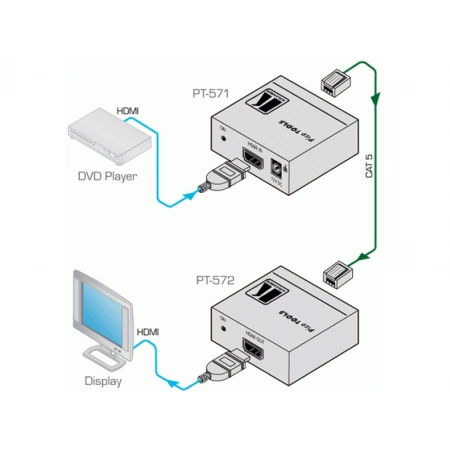

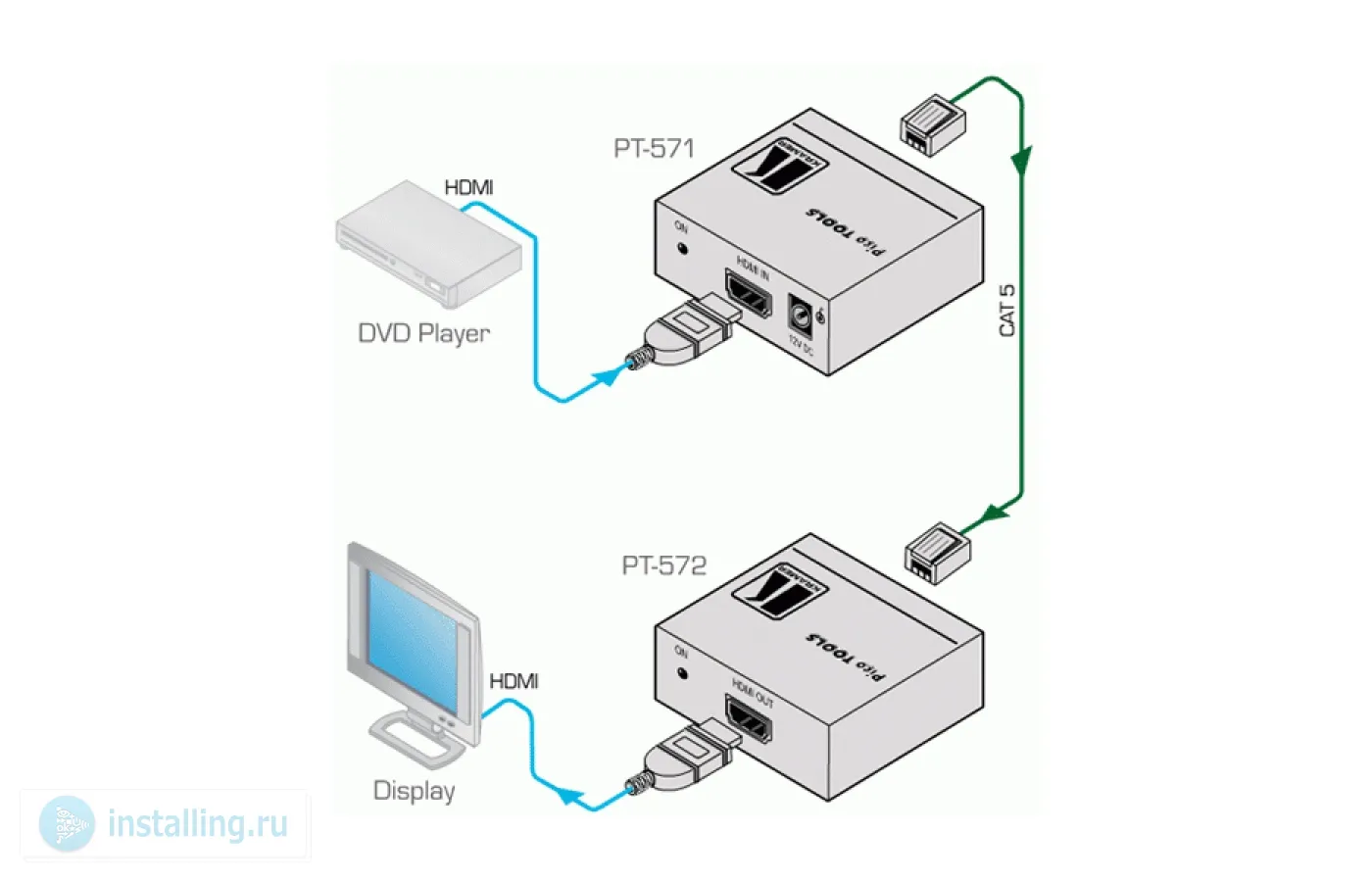

PT-571 — передатчик сигнала HDMI по кабелю на витой паре. PT-571 преобразует сигнал HDMI в формат для передачи по кабелю, PT-572 выполняет обратное преобразование

ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.

ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н. "прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Особенности

• максимальная скорость передачи данных 1,65 Гбит/с, разрешение до 1080p, UXGA (1600x1200), WUXGA (1920x1200) при 60 Гц
• при максимальных разрешениях режим Deep Color не поддерживается. Для работы с Deep Color уменьшите разрешение, например, до 720р
• совместимость с HDTV
• соответствие стандартам HDCP и HDMI 1.4 (3D, Deep Color, x.v.Color™, Lip Sync, HDMI Uncompressed Audio Channels, Dolby TrueHD, DTS-HD)
• максимальная длина линии передачи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуются экранированные кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723, при использовании которых длина линии составляет соответственно до 90, 90 и 100 м при разрешении 1080i, и до 30, 70 и 90 м при 1080p. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться. Использование многожильных проводников (patch cord) в кабелях не допускается
• прозрачность для сигнала EDID
• цветовая светодиодная индикация состояния — красный цвет при включении питания, оранжевый при подключении выхода, желтый при подключении выхода и подаче входного сигнала
• система Power Connect™ — приемник получает питание от передатчика по тому же кабелю на витой паре, по которому передается сигнал

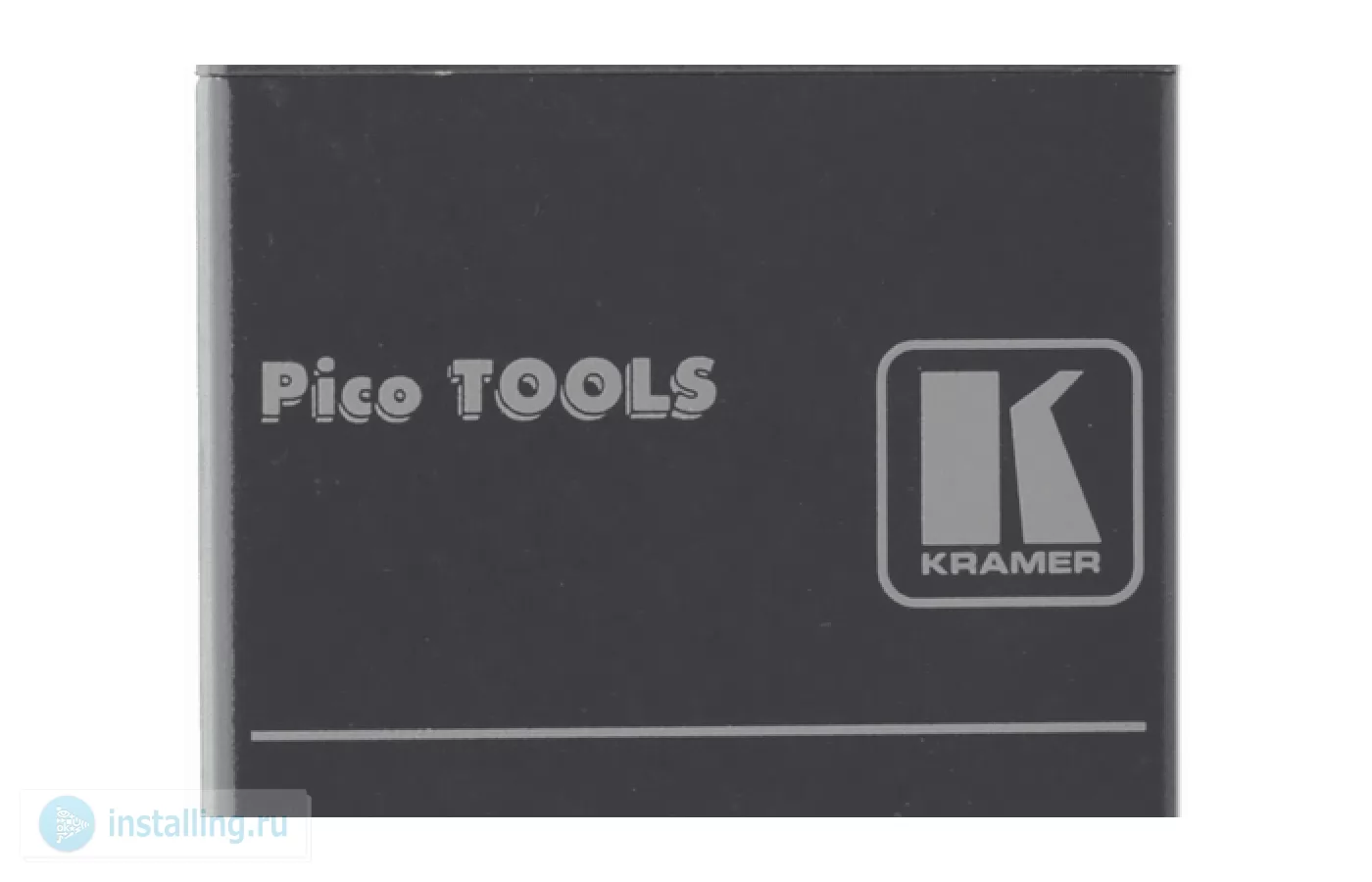

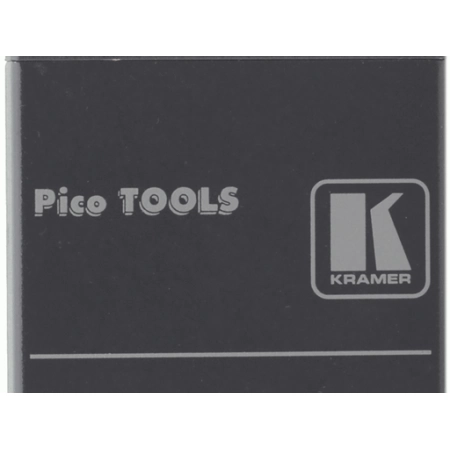

• малогабаритный корпус Kramer Pico TOOLS™ с возможностью установки четырех приборов рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-4PT (опция)

Технические характеристики

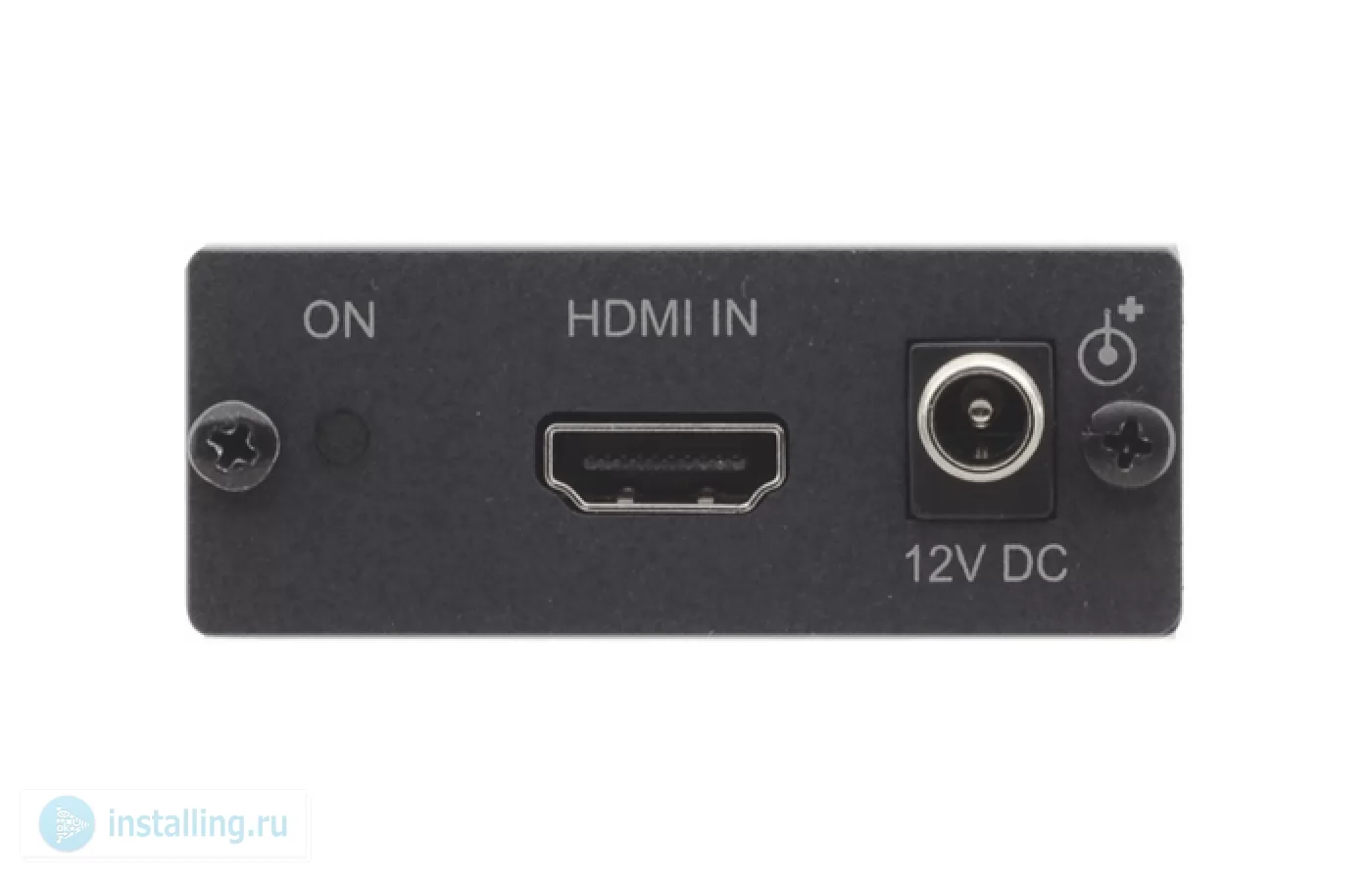

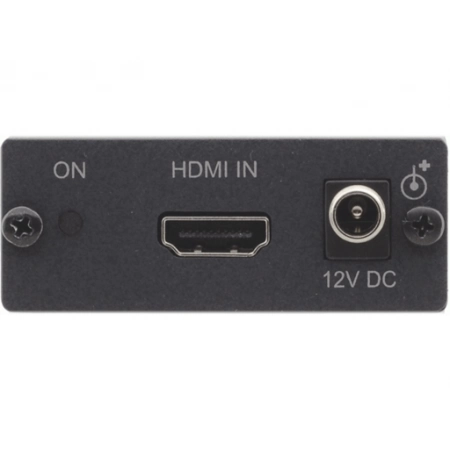

• Входы: HDMI (1 вх.): разъем HDMI
• Выходы: Витая пара (1 вых.): разъем RJ-45
• Полоса пропускания До 1,65 Гбит/с на графический канал
• Соответствие стандарту HDMI Поддержка HDMI 1.4 и HDCP
• Питание =12 В, 250 мА (в сумме передатчик и приемник)
• Габаритные размеры (Ш, Г, В) 6,2 см x 5,2 см x 2,4 см
• Масса 0,14 кг
• В комплекте Источник питания
• Опции Адаптер для установки в 19-дюймовую стойку RK-4PT
