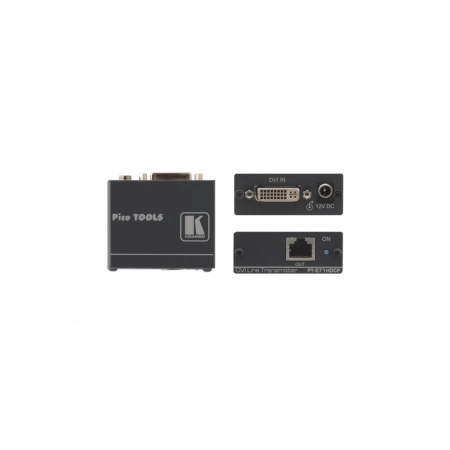

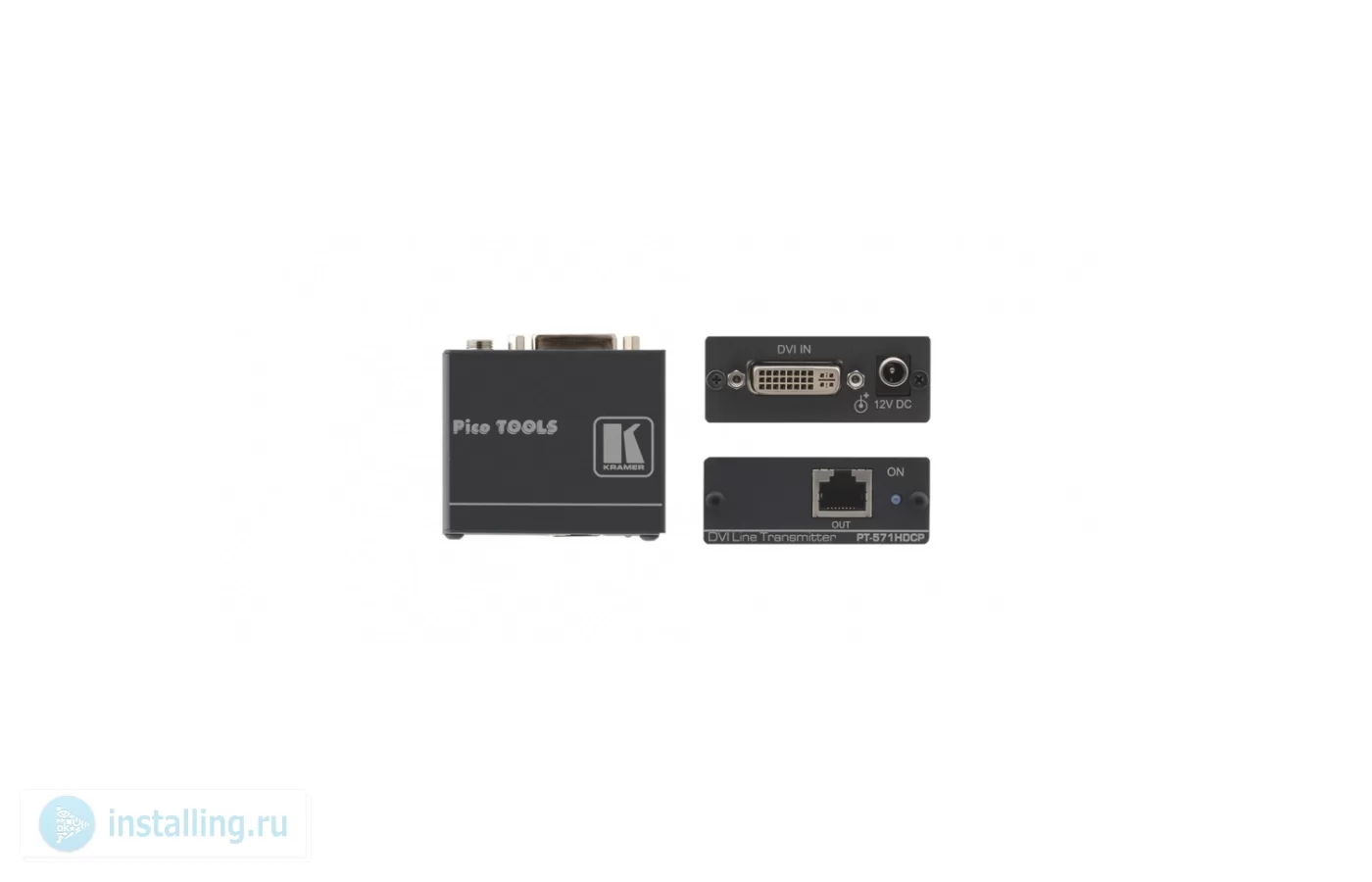

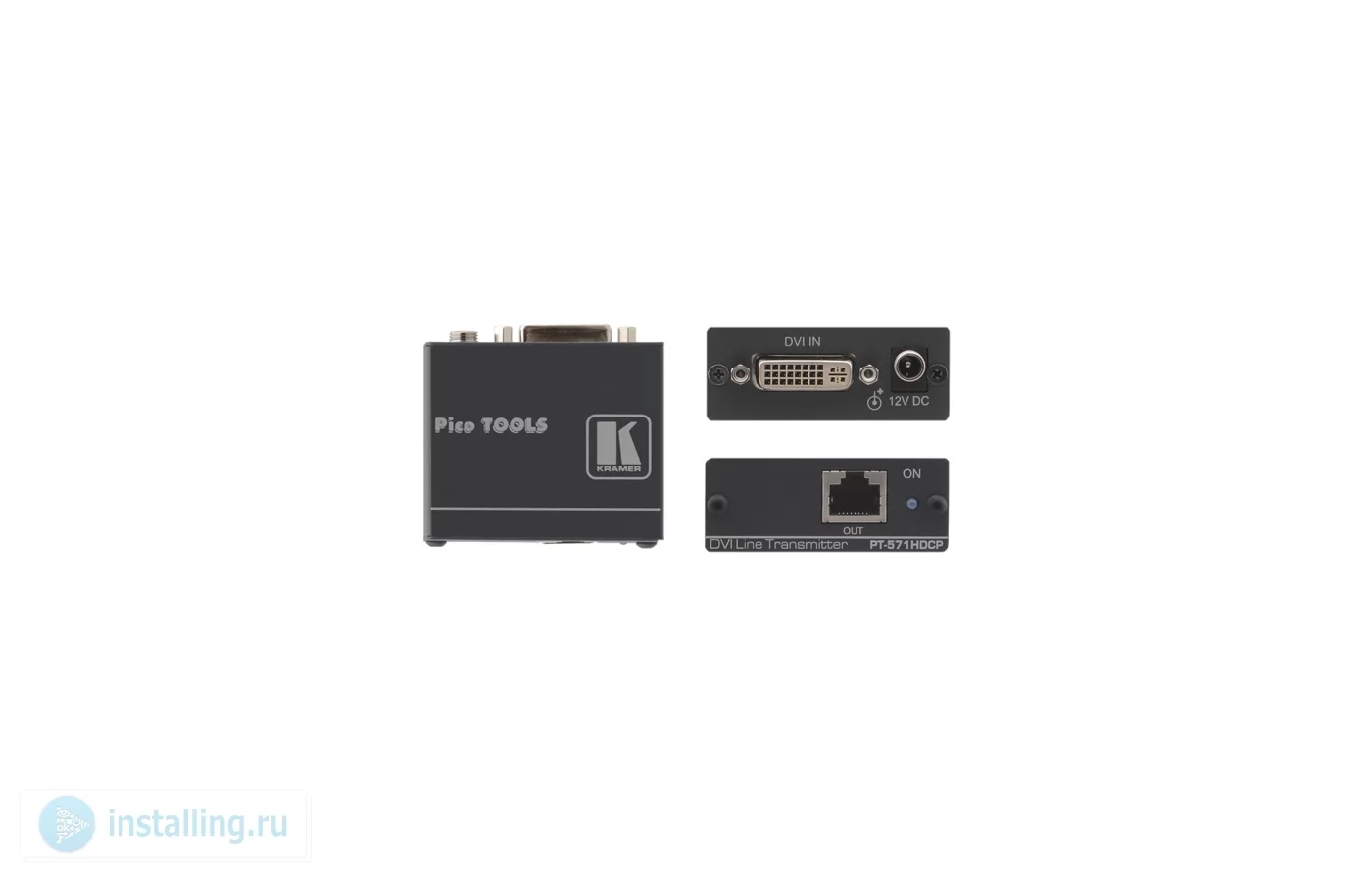

Передатчик Kramer PT-571HDCP

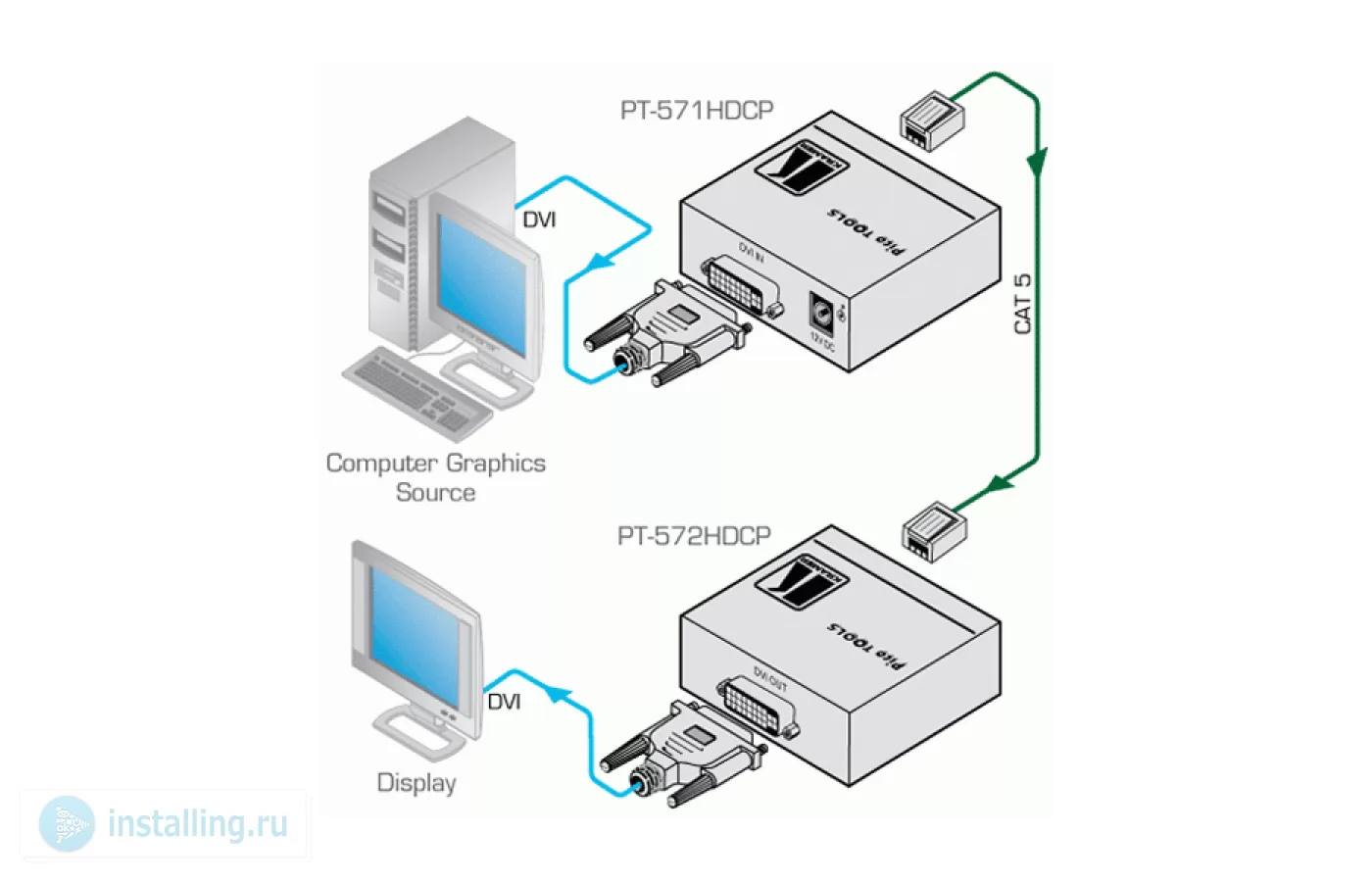

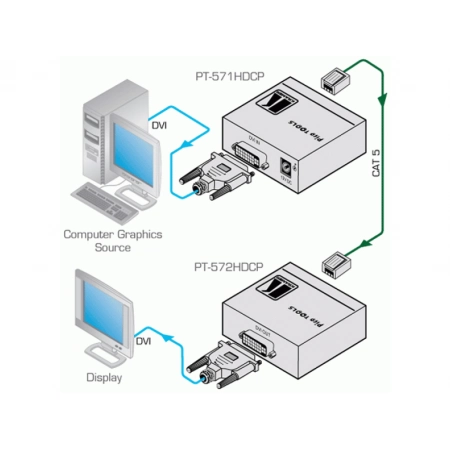

PT-571HDCP — передатчик сигнала DVI-D по кабелю на витой паре. Он преобразует сигнал DVI в формат, пригодный для такой передачи. Обратное преобразование выполняет приемник PT-572HDCP+

ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.

ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н. "прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Особенности

• максимальная скорость передачи данных 1,65 Гбит/с (Single Link), разрешение до UXGA (1600x1200), WUXGA (1920x1200) при 60 Гц
• совместимость с HDTV
• соответствие требованиям HDCP
• кабель — STP (экранированная витая пара), например, категории 5. Для достижения наилучших результатов рекомендуются экранированные кабели BC-DGKat524, BC-DGKat623 и BC-DGKat723, при использовании которых длина линии передачи составляет соответственно до 90, 90 и 100 м при SXGA-разрешении, и до 30, 70, 80 м при разрешении UXGA/WUXGA. Использование многожильных проводников (patch cord) в кабелях не допускается
• прозрачность для сигнала EDID
• система Power Connect™ — передача питания приемнику от передатчика по кабелю на витой паре

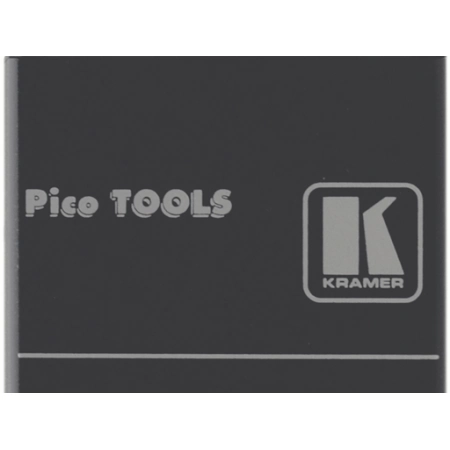

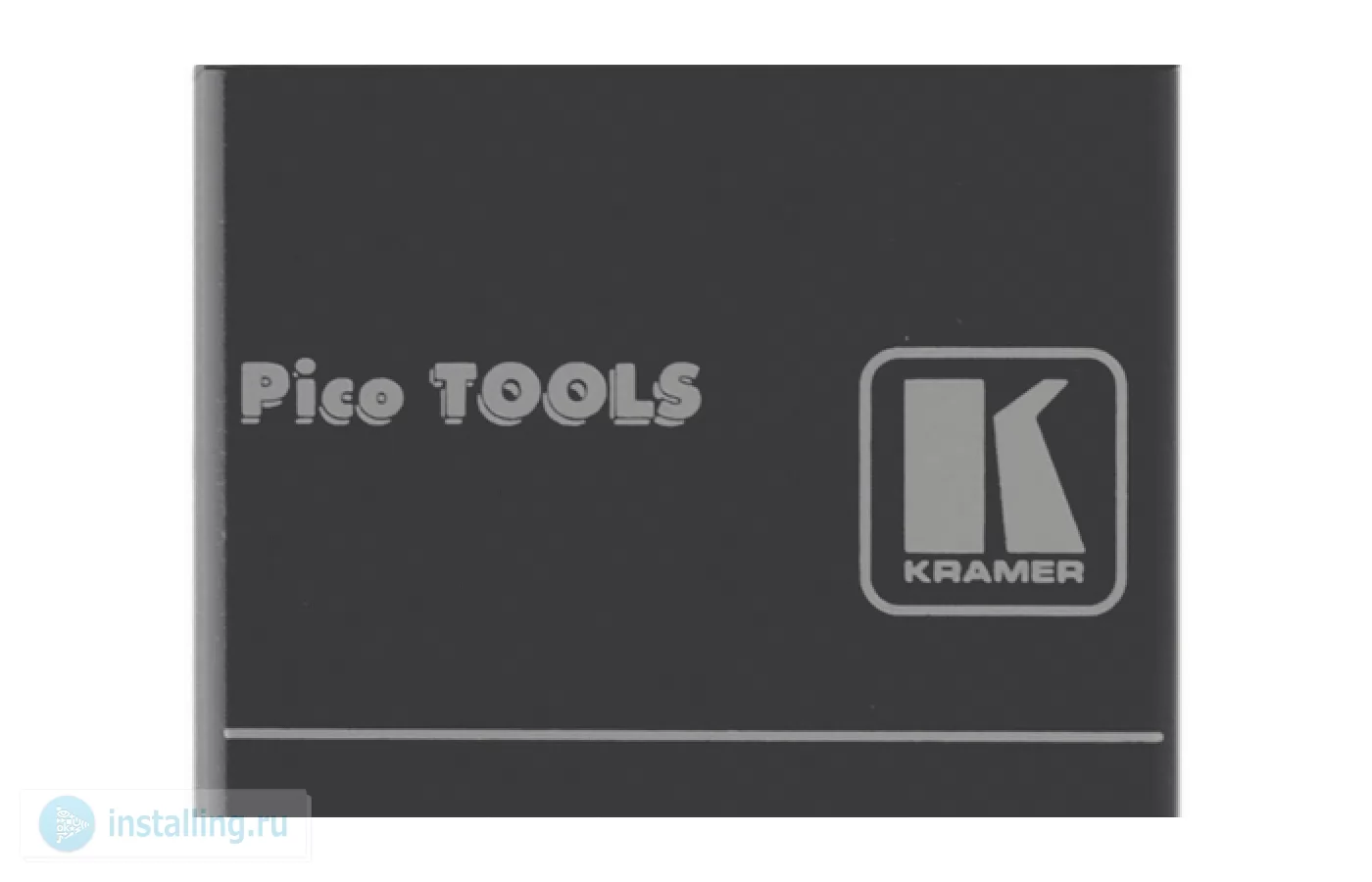

• малогабаритный корпус Kramer Pico TOOLS™ с возможностью установки четырех приборов рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-4PT (опция)

Технические характеристики

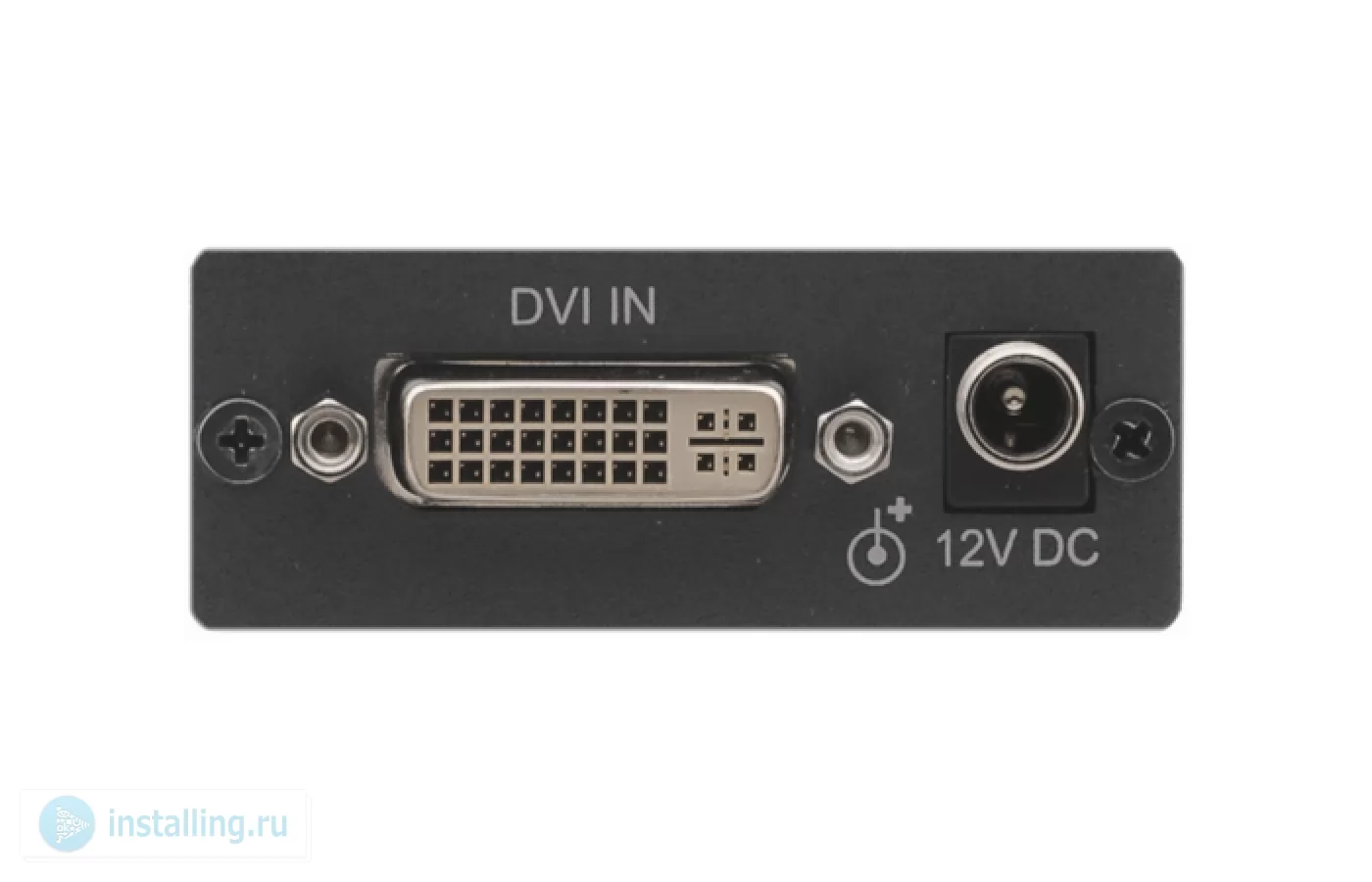

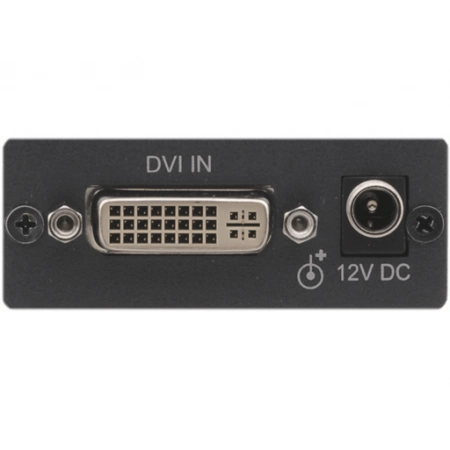

• Входы: DVI (1 вх.): размах 1,2 В, 24-контактная розетка DVI Molex, сигнал DDC с размахом 5 В (ТТЛ)

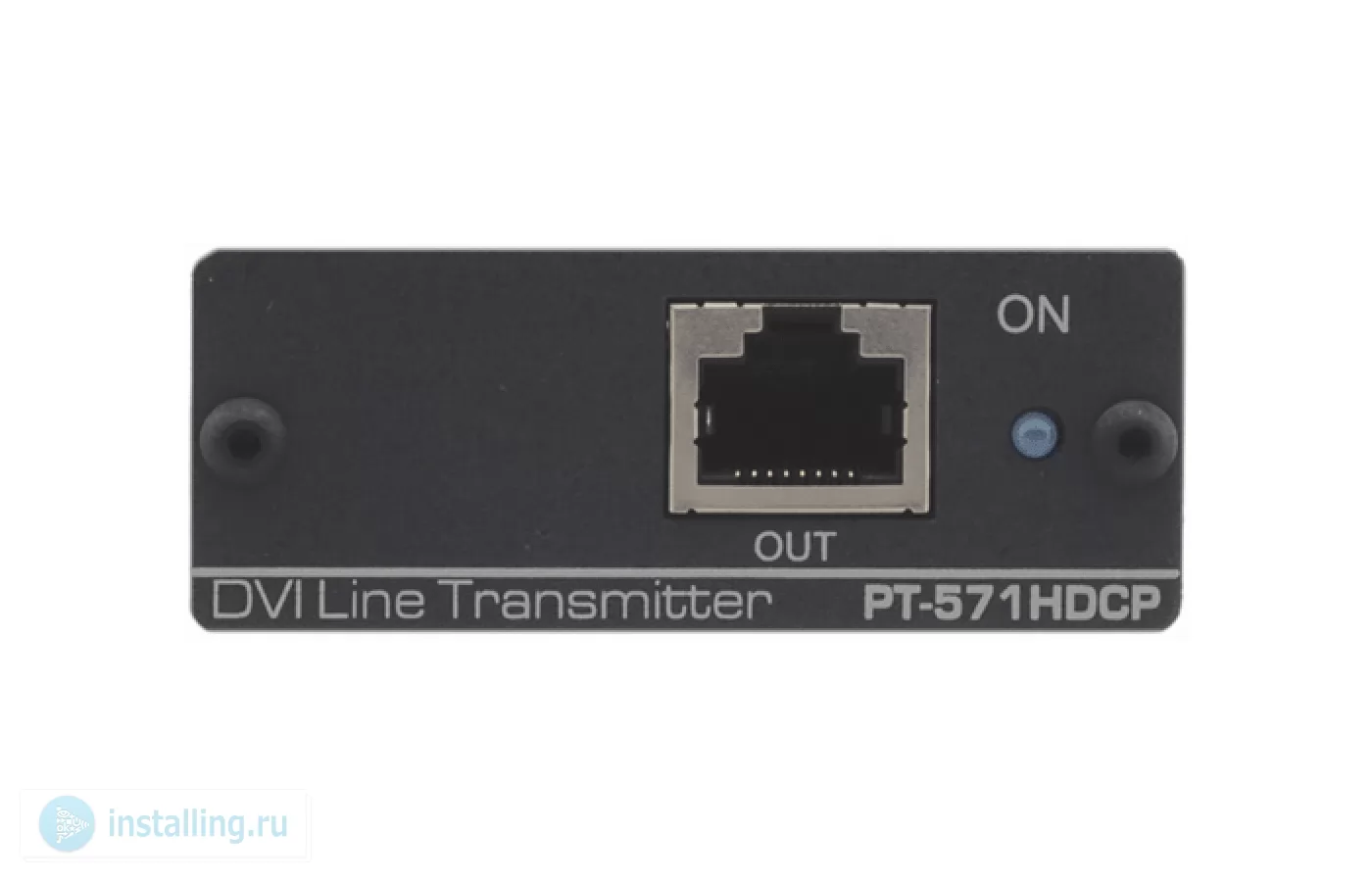

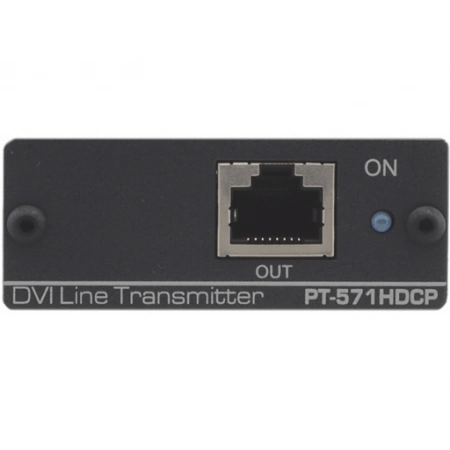

• Выходы: Витая пара (1 вых.): разъем RJ-45
• Полоса пропускания До 1,65 Гбит/с
• Питание =12 В, 250 мА (в сумме передатчик и приемник)
• Габаритные размеры (Ш, Г, В) 6,2 см x 5,2 см x 2,4 см
• Масса 0,14 кг
• В комплекте Источник питания, монтажная скоба
• Опции Адаптер для установки в 19-дюймовую стойку RK-4PT DVI-кабели и кабели на витой паре BC-DGKat524 (категория 5, калибр проводников 24AWG) и BC-DGKat623 (категория 6, 23AWG) производства Kramer >
