692 – приемник сигналов HDMI с разрешением до 4K/60 (YUV 4:2:0), небалансного стереоаудио, двунаправленных сигналов RS-232 и ИК, USB 2.0 и Ethernet по волоконно-оптическому кабелю. Для приема-передачи должны использоваться SFP-модули OSP-MM1 или OSP-SM10 в зависимости от выбранного кабеля и требуемой дальности передачи сигналов. Технология HDBaseT 2.0. Управление устройством осуществляется по RS-232 и IP (web-интерфейс и сеть Kramer).
Основные особенности- Прием сигналов HDBaseT 2.0 по оптоволокну на сверхдлинных дистанциях
- Работает с многомодовыми и одномодовыми оптоволоконными кабелями
- Использует оптические трансиверы SFP+, достижение максимальных расстояния передачи и производительности гарантируется при использовании приемопередающих модулей Kramer OSP-MM1 и OSP-SM10, а также кабелей Kramer; при использовании модулей и оптоволоконных кабелей других производителей указанные максимальные значения могут снижаться
- Совместим с любыми приемниками HDBaseT 2.0
- Удовлетворяет требованиям HDMI 2.0 и HDCP 1.4
- Поддерживает Deep Color, x.v.Color™, Lip Sync, вложенное несжатое многоканальное аудио, Dolby TrueHD, DTS-HD, сигналы 2K, 4K и 3D
- Сигналы EDID и CEC передаются от источника устройству отображения без изменений
- Умный алгоритм управления EDID-данными Kramer I-EDIDPro™, который обеспечивает функционирование HDMI-источников и устройств отображения в режиме Plug&Play
- Двунаправленная передача сигналов USB 2.0: поддерживается подключение периферийных HID-устройств (Human Interface Devices), например, компьютерной мыши и клавиатуры, флеш-накопителей, поддерживается изохронный режим для передачи данных с USB-камер и аудиооборудования
- Интерфейсы USB и HDBaseT имеют ограничения пропускной способности на передачу данных в изохронном режиме, что следует учитывать при подключении USB-периферии, которая использует высокоскоростной обмен данными
- Двунаправленная передача сигналов Ethernet: порт Ethernet 100 Мбит/с для подключения к ЛВС и управления устройством
- Двунаправленная передача RS-232: команды последовательного интерфейса передаются в обоих направлениях, обеспечивается передача данных и управление устройством
- Двунаправленная передача ИК-сигналов: команды инфракрасного интерфейса передаются в обоих направления, что дает возможность удаленного управления периферийными устройствами, расположенными как на передающей, так и на приемной стороне
- Эмбеддирование аудио: при выборе данного режима, стереосигнал с аналогового небалансного входа преобразуется в цифровой, после чего встраивается в HDMI вместо исходного аудиопотока; например, выступающий может временно замещать исходный аудиосигнал с источника на сигнал с микрофона при демонстрации видеоролика
- Индикаторы статуса подключений на входе HDMI и выхода HDBT для быстрого выявления неполадок
- Удаленное управление через встроенный web-интерфейс и RS-232
- Поддержка Kramer Network
- Локальное обновление прошивки через порт mini-USB и RS-232, удаленное — по Ethernet, специальное ПО K-Upload
- Компактный корпус без вентиляторов
- Опциональный адаптер для установки в 19? стойку (прибор занимает 1U по высоте, 1/2U по ширине)
Сфера применения- Системы мультирум и передача на сверхдлинные дистанции внутри помещений
- Крупные рассредоточенные аудитории и лекционные залы
- Государственные учреждения
- Медицинские приложения
- Оборудование для обслуживания массовых мероприятий

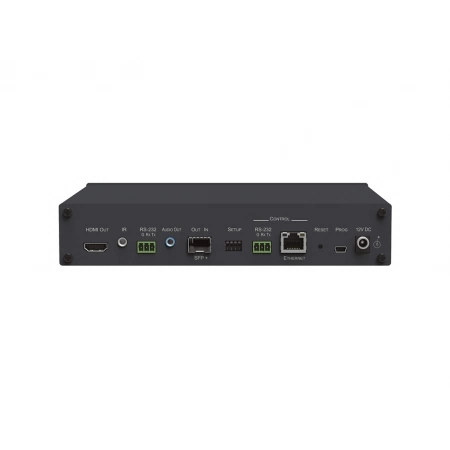

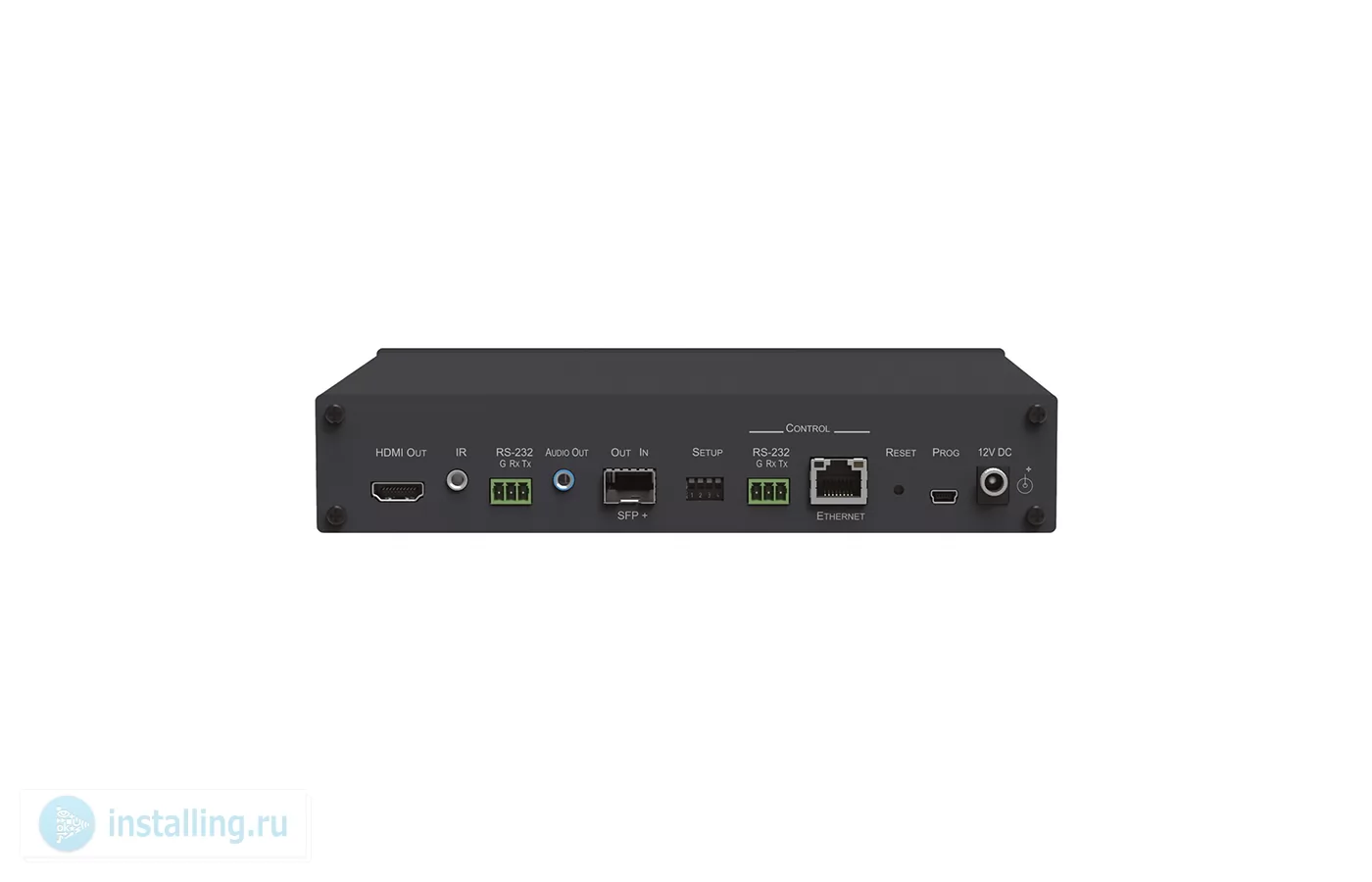

Технические характеристики- Входы 1 – оптический дуплексный, разъемы LC (трансивер SFP+)
- Выходы 1 – HDMI, тип A (розетка)
- 1 – аудиостерео, разъем miniJack 3,5 мм (розетка)
- Порты 4 – USB, тип A (розетка)
- 1 – ИК, разъем miniJack 3,5 мм (розетка)
- 1 – Ethernet, разъем RJ45 (розетка)
- 2 – RS-232, клеммный блок
- Пропускная способность 10,2 Гбит/с (3,4 Гбит/с на графический канал)
- Максимальное разрешение 4K/60 (4:2:0), 24 бита
- Спецификации HDMI 2.0
- Спецификации HDCP 1.4
- Максимальный уровень аудиосигнала 1 В от пика до пика
- КНИ + шум аудиотракт: 0,03 % (1 кГц при номинальном уровне)
- Спецификации USB 1.1, 2.0 (для хост-устройства)
- Пропускная способность USB 480 Мбит/с (пропускная способность линии передачи – 127 Мбит/с)
- Максимальное число подключаемых устройств 7 периферийных устройств
- 2 концентратора (до 8 портов на один концентратор)
- Скорость передачи Ethernet 100 Мбит/с
- Скорость передачи по RS-232 300—115200 бит/с
- Поддерживаемые браузеры Windows 7 и выше: Internet Explorer 10 (32/64 бит)
- Firefox 30
- Chrome 35
- MAC: Chrome 35
- Firefox 30
- Safari 7
- (минимальное разрешение окна браузера 1024x768)
- Стандарт HDBaseT 2.0
- Тип оптического волокна многомодовое или одномодовое
- Число оптических волокон 2 симплексных линии
- Оптический модуль 10Gbps SFP+ IEEE 802.3ae
- Многомодовая линия
- Кабельные стандарты G.651.1, оптоволокно типа OFNR
- Длина волны 850 нм
- Пропускная способность 10 Гбит/с
- Номинальная мощность передачи сигнала –2,5 дБм
- Максимальное затухание сигнала 8,6 дБ
- Расстояние удлинения по оптоволокну 500 м
-
- Одномодовая линия
- Кабельные стандарты G.652D, оптоволокно типа OFNR
- Длина волны 1310 нм
- Пропускная способность 10 Гбит/с
- Номинальная мощность передачи сигнала –2,5 дБм
- Максимальное затухание сигнала 11,9 дБ
- Расстояние удлинения по оптоволокну 10 км
-
- Управление интерфейс RS-232, Ethernet (web-интерфейс)
- Материал корпуса алюминий
- Охлаждение естественное (конвекция)
- Диапазон рабочих температур 0... +40 °C
- Диапазон температур хранения -40... +70 °C
- Относительная влажность воздуха 10... 90 % (без конденсации)
- Питание 12 В, 2.8 А
- Габаритные размеры (ШxГxВ) 215 x 163 x 44 мм
- Монтаж в 19'' стойку 1U по высоте, 1/2U по ширине
- Масса 0.95 кг
- Допустимая вибрация ISTA 1A в упаковке (Международная ассоциация по безопасности перевозок)
- Соответствие стандартам безопасности CE, UL
- Соответствие стандартам защиты окружающей среды RoHs, WEEE
В комплекте- Прибор 692 — 1 шт.
- Блок питания (12 В) — 1 шт.
- Краткое руководство пользователя
