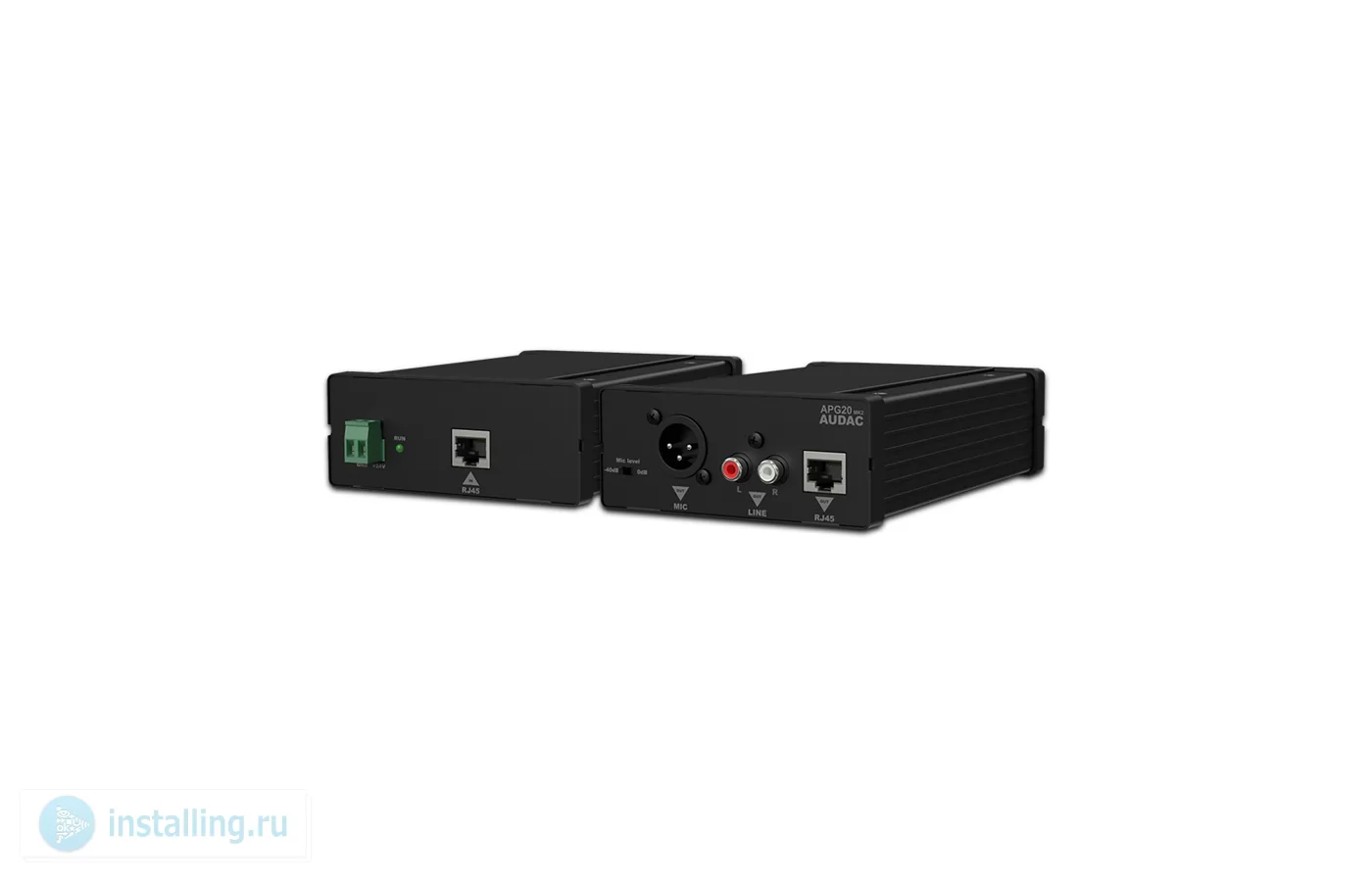

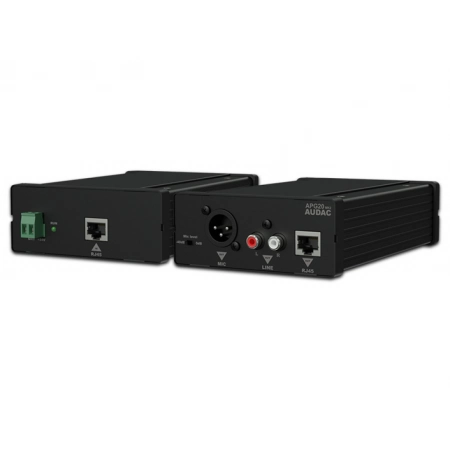

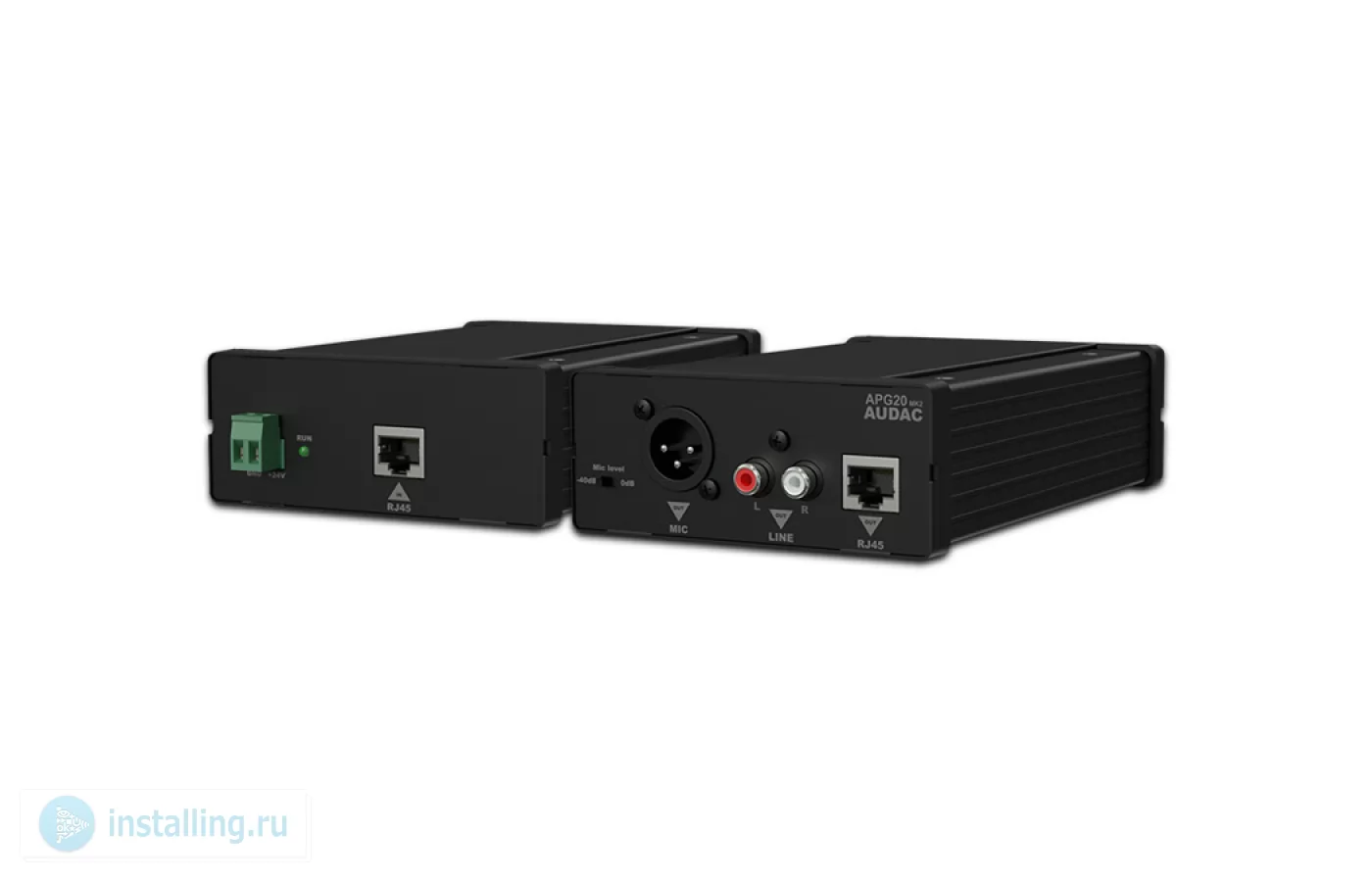

Приемник аудиосигнала Audac APG20MK2

APG20MK2 – приемник аудиосигнала, предназначенный для использования в сочетании с настенными встраиваемыми блоками настенных линейных входов (WLI) и настенных микрофонных входов (WMI). Прибор преобразует сигнал, передаваемый по кабелю UTP CAT5 в сигналы, соответствующие линейному и микрофонному уровням, и подает их на разъемы RCA и XLR. Выходы аудио используются для подключения звуковых усилителей, предусилителей, микшеров и т.п. Максимальное расстояние, на котором могут располагаться блок входов и приемный шлюз – 300 метров. При подключении в середине кабельной линии CAT5 коммутационного блока ARJ03P, который обеспечивает необходимое питание для блоков входов, максимальное расстояние может быть увеличено до 600 метров.

Порт на разъеме RJ45 используются для приема обоих каналов аудио и данных интерфейса RS-485, также на выход витой пары подается питание 24 В. Выходы аудио реализованы на разъемах 2xRCA (сигнал линейного уровня) и разъеме XLR 3-pin, вилка (сигнал микрофонного уровня). Для регулировки уровня микрофонного сигнала на корпусе рядом с соответствующим выходом расположен переключатель Mic level (0/-40 дБ). Сигналы шины RS-485 передаются на выход витой пары, что позволяет передавать команды управления подключенному цепочкой оборудованию. Прибор выполнен в надежном и компактном металлическом корпусе. При помощи опционального монтажного адаптера APG20MK2 размещается на столе, в шкафу или рэковой стойке для оборудования.

• Вход шины на разъеме RJ45 (RS-485 и аудио)
• Линейный выход (RCA)
• Микрофонный выход (вилка XLR)
• Регулировка уровня микрофонного выхода (0/-40 дБ)
• Выход шины RS-485 (RJ45)
• Питание 24 В на выходе витой пары (RJ45)
• В комплект входит источник питания 24 В модели PSD241
• Возможно настольное размещение или установка в 19-дюймовую стойку (опция)

• Входы 1 – витая пара (аудио/RS-485), разъем RJ45 (розетка)
• Выходы 1 – микрофонный, разъем XLR 3-pin (вилка)
• 1 – линейный, разъемы 2xRCA (розетка)
• 1 – витая пара (шина RS-485), разъем RJ45 (розетка)
• Требуемый кабель витой пары UTP, категория 5 (или выше)
• Максимальная длина линии связи 300 метров без доп. источника питания
• 600 метров с использованием доп. источника питания
• Материал корпуса алюминий
• Цвет корпуса черный
• Питание 24 В пост. / 1,67 А (от источника питания PSD241, ~100-240 В, 47/63 Гц)
• Габаритные размеры (Ш х Г х В) 108 x 165 x 44 мм
• Масса 0,76 кг

• Учебные классы
• Переговорные комнаты, залы заседаний
• Аудиовизуальные инсталляции
• Презентационные залы
• Корпоративные и частные системы
