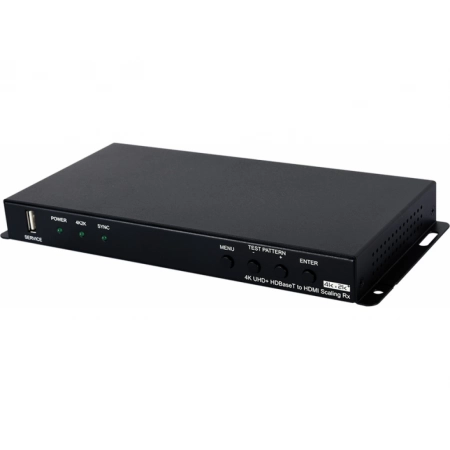

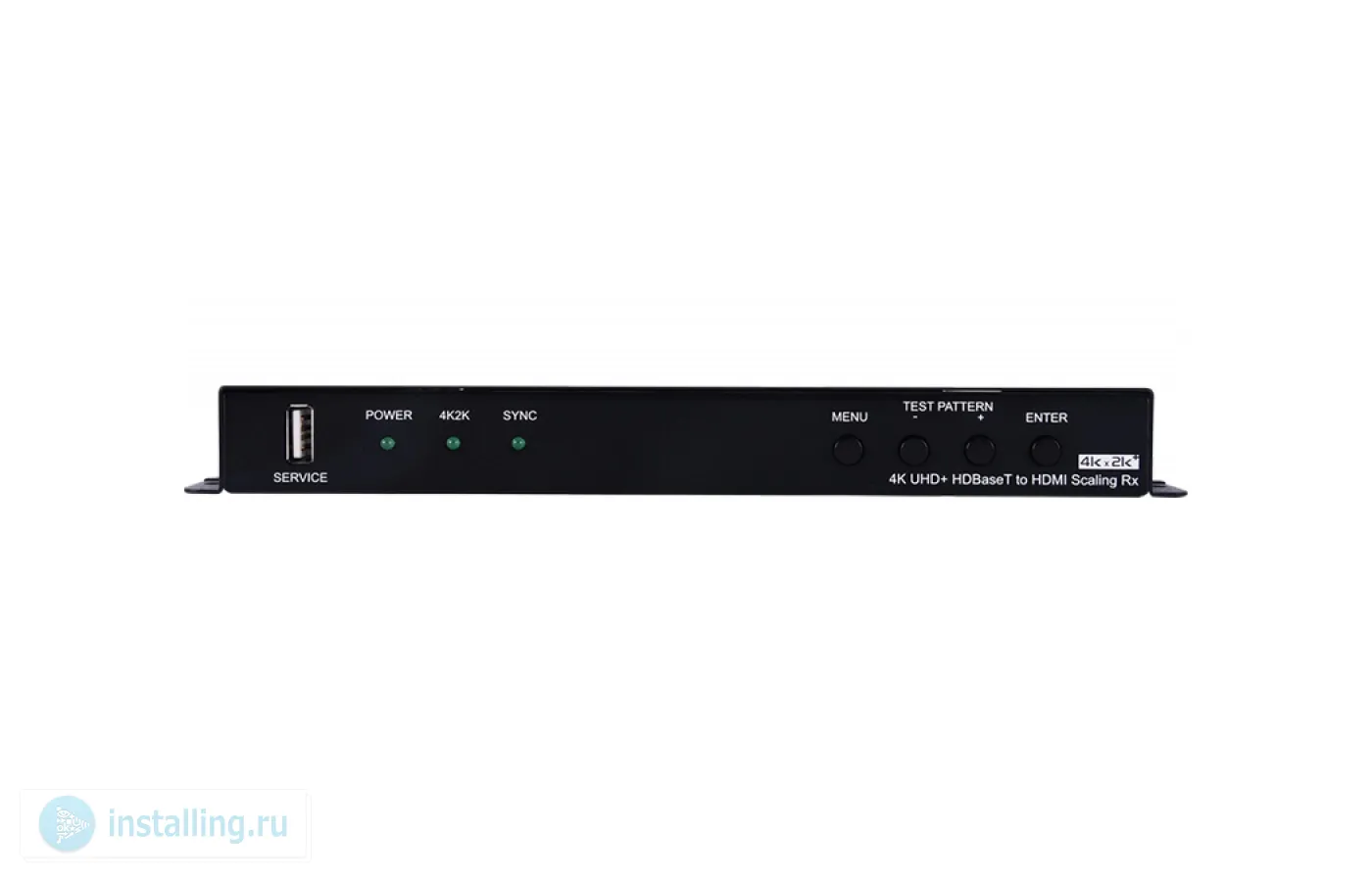

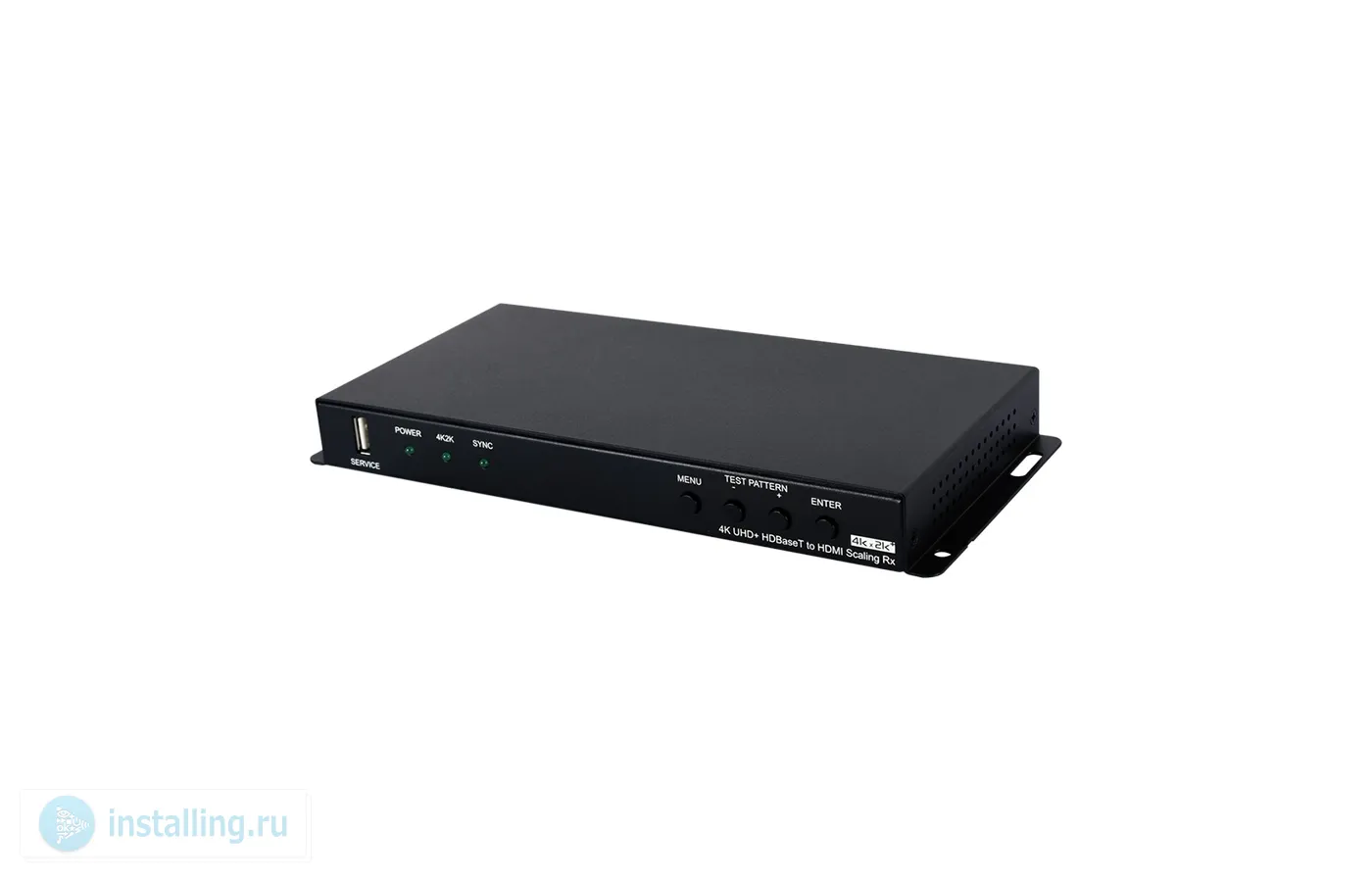

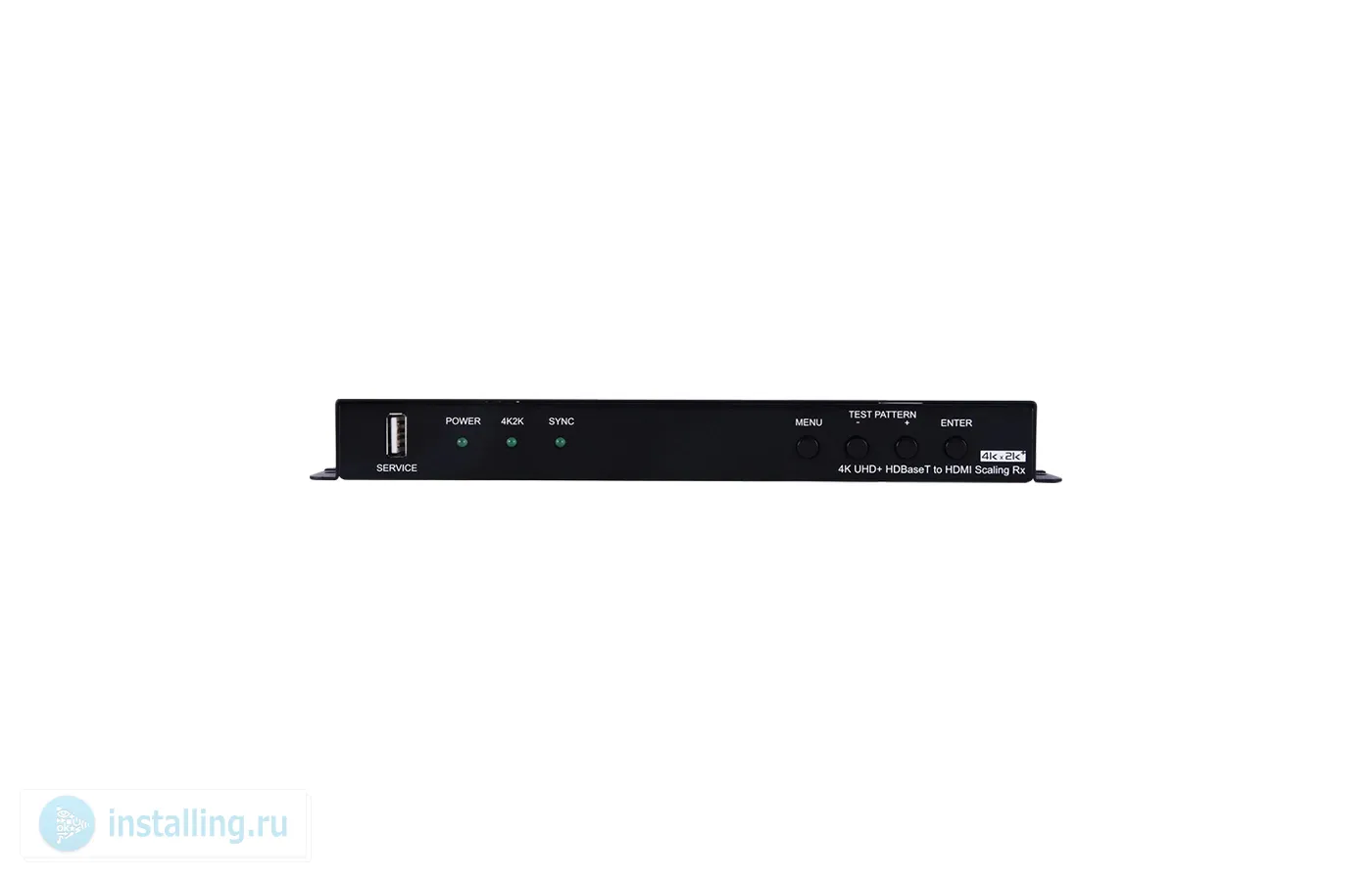

CSC-6012RX – приемник-разветвитель 1:2 сигналов HDMI 2.0 4096x2160/60, 3D (4:4:4) с поддержкой HDCP 2.2, Ethernet, ИК, RS-232 и балансного стереоаудио (Phoenix) из витой пары CAT5e/6/7. Принимает несжатое аудио и видео вместе с сигналами управления и Ethernet по кабелю витой пары CAT5е/6 длиной до 70 м (сигналы 4K), по кабелю CAT7 – до 100 м. Устройство имеет вход цифрового аудио (TOSLINK), выход балансного стереоаудиосигнала реализован на клеммных разъемах. Поддержка HDBaseT 5Play. Прибор может получать питание PoH 48 В от передатчика, в этом случае внешний блок питания не требуется. Совместимый передатчик: CSC-6012TX.
Основные особенности- Соответствует спецификации HDBaseT 2.0
- Прием 4K-видео по одному кабелю витой пары 7-й категории длиной до 100?м, категории 5e или 6 – до 70?м
- Конвергенция HDBaseT 5Play™: видео и аудио высокой четкости, Ethernet 100BaseT, питание PoH и сигналы управления (двунаправленный ИК / сквозная передача RS-232) по одному кабелю витой пары
- Полная поддержка HDMI 1.4, совместимость с HDMI 2.0 (4K 60?Гц, YUV 4:2:0)
- Удовлетворяет требованиям HDCP 2.2
- Поддерживает работу с сигналами DVI
- Передача входящего видеосигнала без каких-либо изменений на оба выхода или масштабирование: повышающее на выходе B (1080p до 4K) или понижающее на выходе A (4K до 1080p) с исходной частотой кадров)
- Конвертация 4K UHD (4:4:4) в 4K UHD (4:2:0)
- Встроенный генератор тестовых сигналов для проверки работоспособности и возможностей дисплея прямо на объекте
- Управление EDID-данными
- Пропускная способность HDMI – 18?Гбит/с (полоса пропускания 600?МГц), поддержка Deep Color до 48 бит (1080p)
- Поддерживает разрешения сверхвысокой четкости: 3840x2160 24/25/30?Гц, 3840x2160 50/60?Гц (4:4:4) и 4096x2160 24/25/30?Гц, 4096x2160 50/60?Гц (4:4:4)
- Поддерживает вложенное аудио LPCM 2.0/5.1/7.1, Dolby Digital 5.1, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos и DTS-HD Master Audio
- Балансный стереовыход, на который подается преобразованный (ЦАП) сигнал, извлеченный из HDMI
- Оптический вход TOSLINK, поддерживающий аудио с частотой дискретизации до 48?кГц
- Экранное меню
- Порт Ethernet 10/100?Мбит/с для подключения к ЛВС
- Порт RS-232 (110-115200?бит/с)
- Входной и выходной порты для подключения внешних ИК-модулей
- Питание устройства от внешнего источника или от передатчика (PsE) с поддержкой PoH (Power over HDBaseT)
- Совместимый передатчик HDBaseT: CSC-6012TX (PsE)

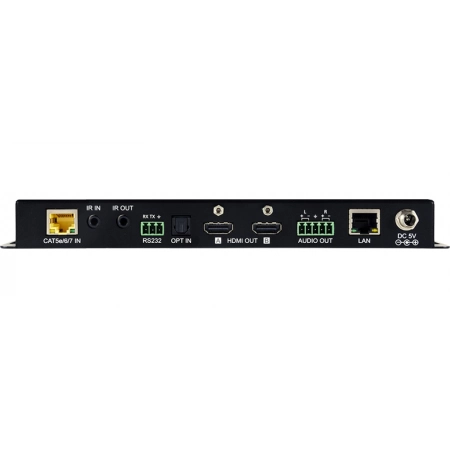

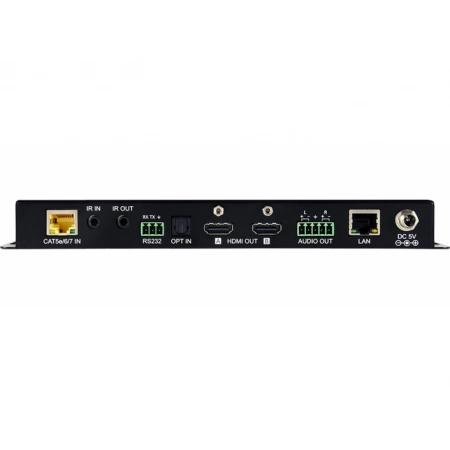

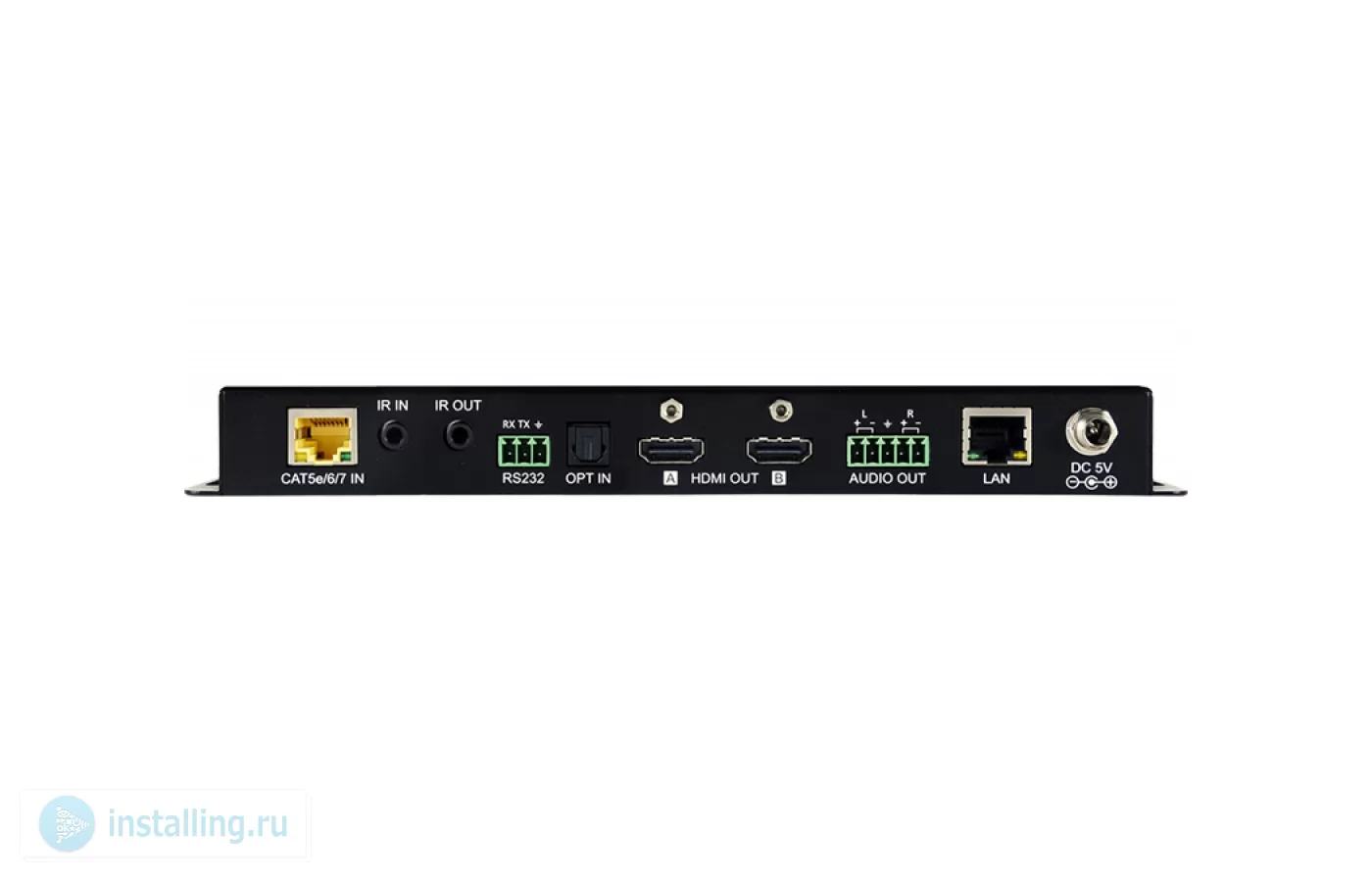

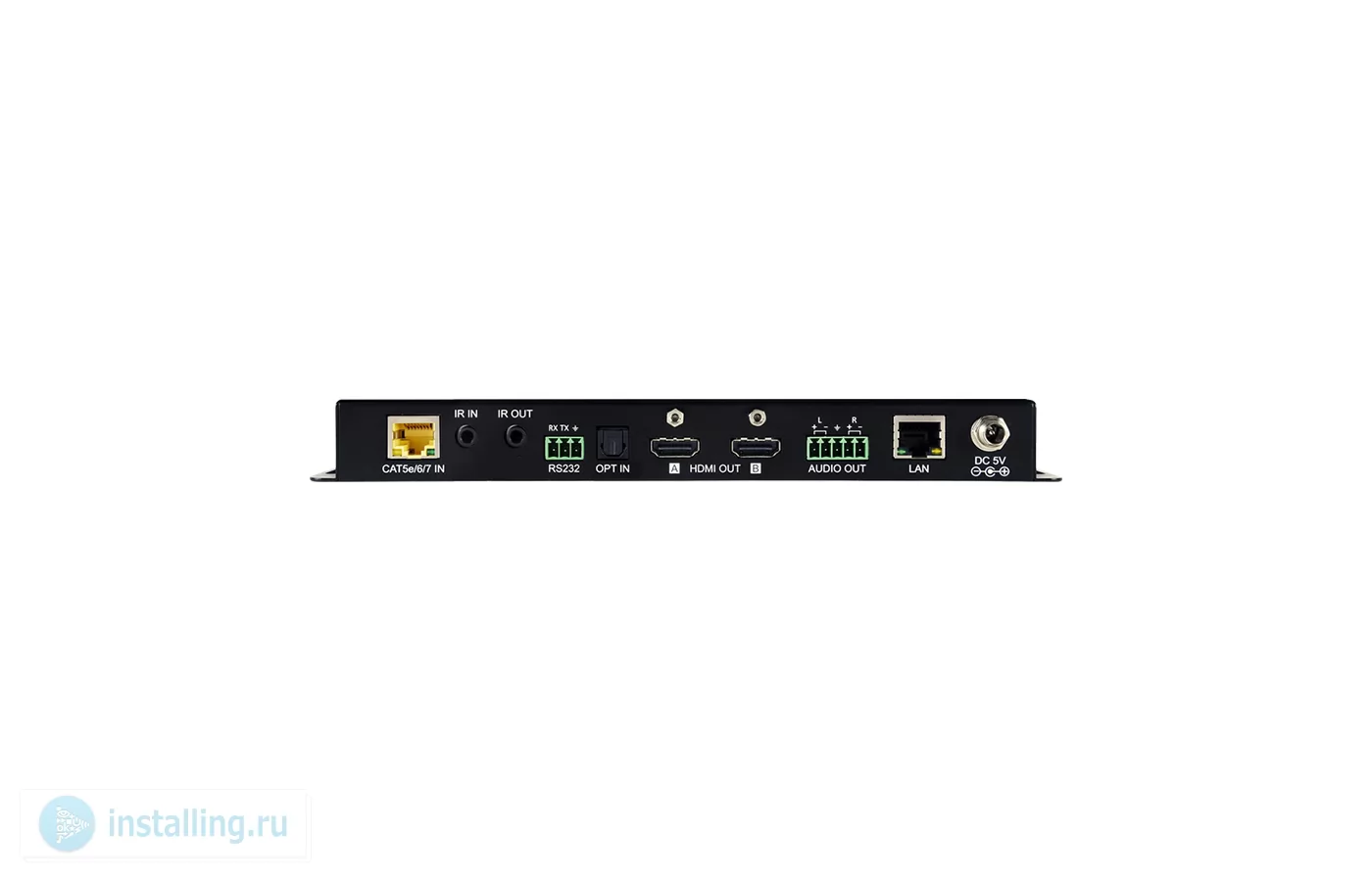

Технические характеристики- Входы 1 – витая пара HDBaseT, разъем RJ45 (розетка)
- 1 – оптический интерфейс TOSLINK
- 1 – ИК, разъем miniJack 3,5 мм (розетка)
- Выходы 2 – HDMI, тип A (розетка)
- 1 – балансное стерео, клеммный блок
- 1 – ИК, разъем miniJack 3,5 мм (розетка)
- Порты 1 – Ethernet, разъем RJ45 (розетка)
- 1 – RS-232, клеммный блок
- 1 – USB-A (сервисный)
- Полоса пропускания (вход) 340 МГц / 10,2 Гбит/с
- Полоса пропускания (выход) 600 МГц / 18 Гбит/с
- Поддерживаемые разрешения HDMI/DVI, на входе и выходе
- 640x480p 60, 720x576i 50, 720x576p 50, 800x600 56/60/72/75/85, 1024x768 60/70/75/85, 1280x720p 50/60, 1280x768 60/75, 1280x800 60/75, 1280x1024 60/75, 1366x768 60, 1400x1050 60/75, 1440x900 60/75, 1600x900 60, 1600x1200 60, 1680x1050 60, 1920x1080i 50/60, 1920x1080p 24/25/30/50/60, 1920x1200 60, 3840x2160 24/25/30/50/60, 4096x2160 24/25/30/50/60
- Расстояние удлинения по витой паре 100 м с кабелем CAT7
- 70 м с кабелем CAT5e/6
- Диапазон частот ИК-сигналов 20-60 кГц
- Пропускная способность RS-232 115200 бит/с

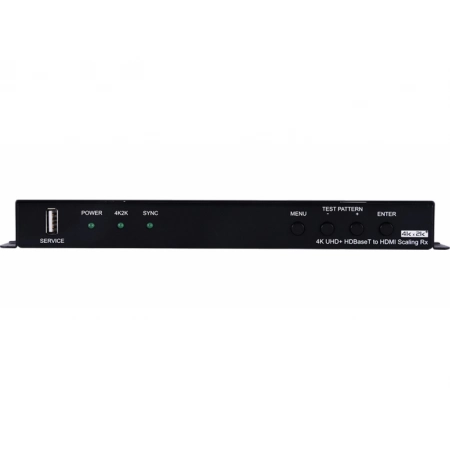

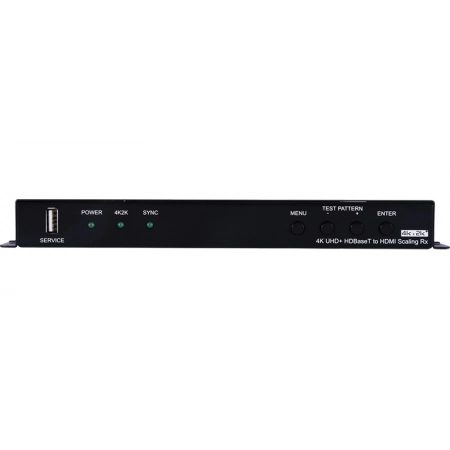

- Индикация питание, входной сигнал 4K2K, связь
- Материал корпуса металл
- Цвет черный
- Защита от электростатических разрядов ±8?кВ (воздушный разряд)
- ±4?кВ (контактный разряд)
- Диапазон рабочих температур 0… 40 °C
- Диапазон температур хранения -20… +60 °C
- Питание 5 В, 2.6 А
- Энергопотребление 13,86 Вт
- Габаритные размеры (ШxГxВ) 231,5 x 25 x 108 мм (без учета разъемов)
- Масса 0,670 кг
Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.
В комплекте- Прибор CSC-6012RX – 1 шт.
- Внешний ИК-излучатель – 1 шт.
- Внешний ИК-приемник – 1 шт.
- Клеммный блок (3-pin) – 1 шт.
- Клеммный блок (5-pin) – 1 шт.
- Блок питания (5 В, 2.6 А) – 1 шт.
- Руководство пользователя
Сфера применения- Живые мероприятия, где требуется одновременный вывод видеосигнала в двух форматах и удлинение сигналов
- Удлинение видеосигнала и трансляция аудио через отдельную систему звукоусиления в актовых залах
- Тестирование оборудования в «полевых» условиях
