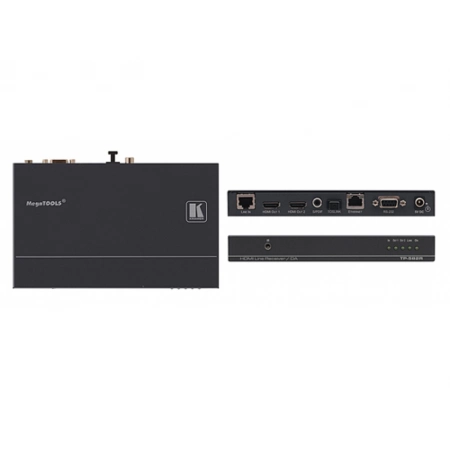

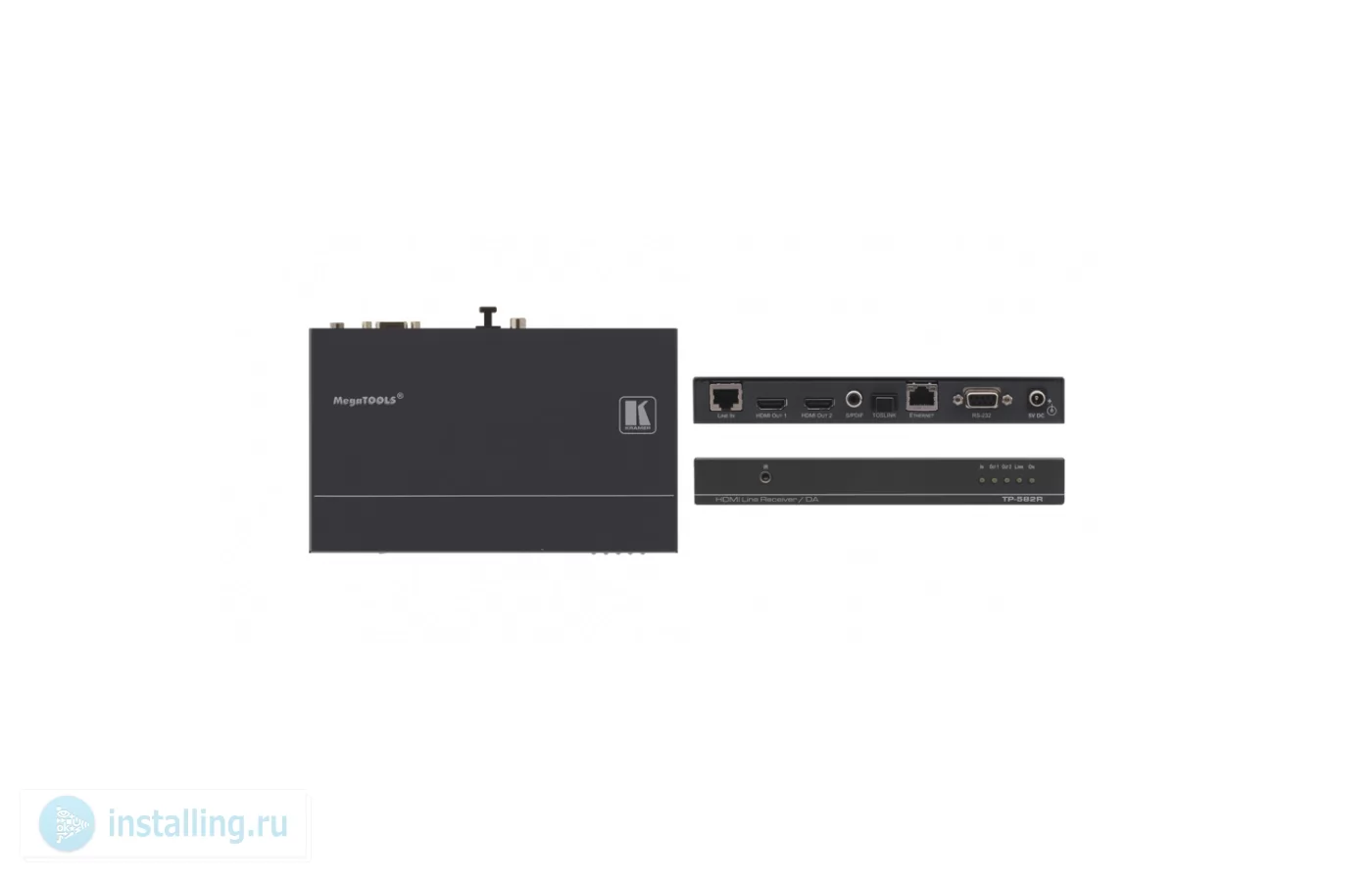

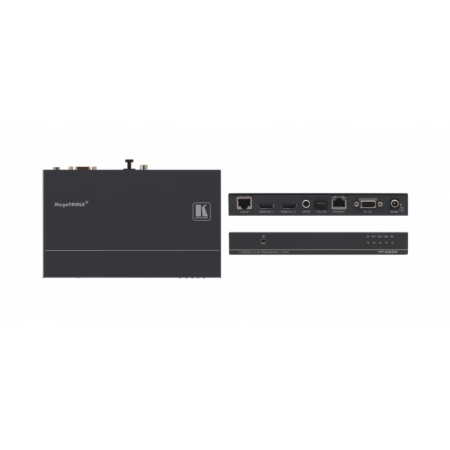

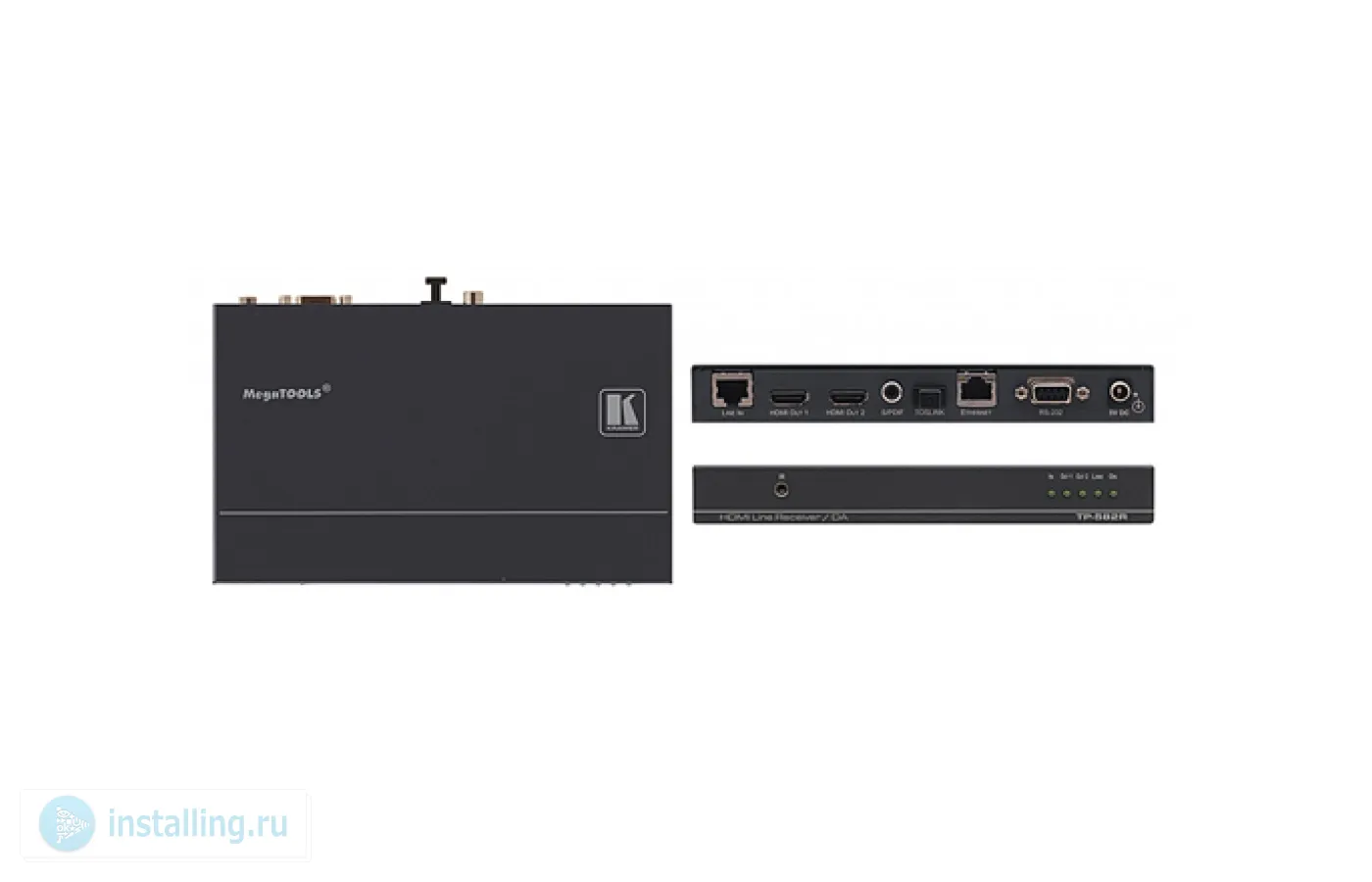

Приёмник сигнала Kramer TP-582R

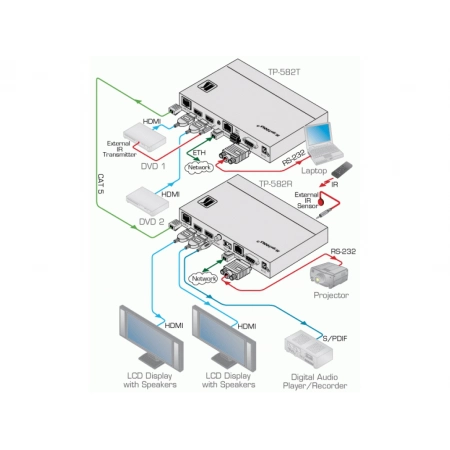

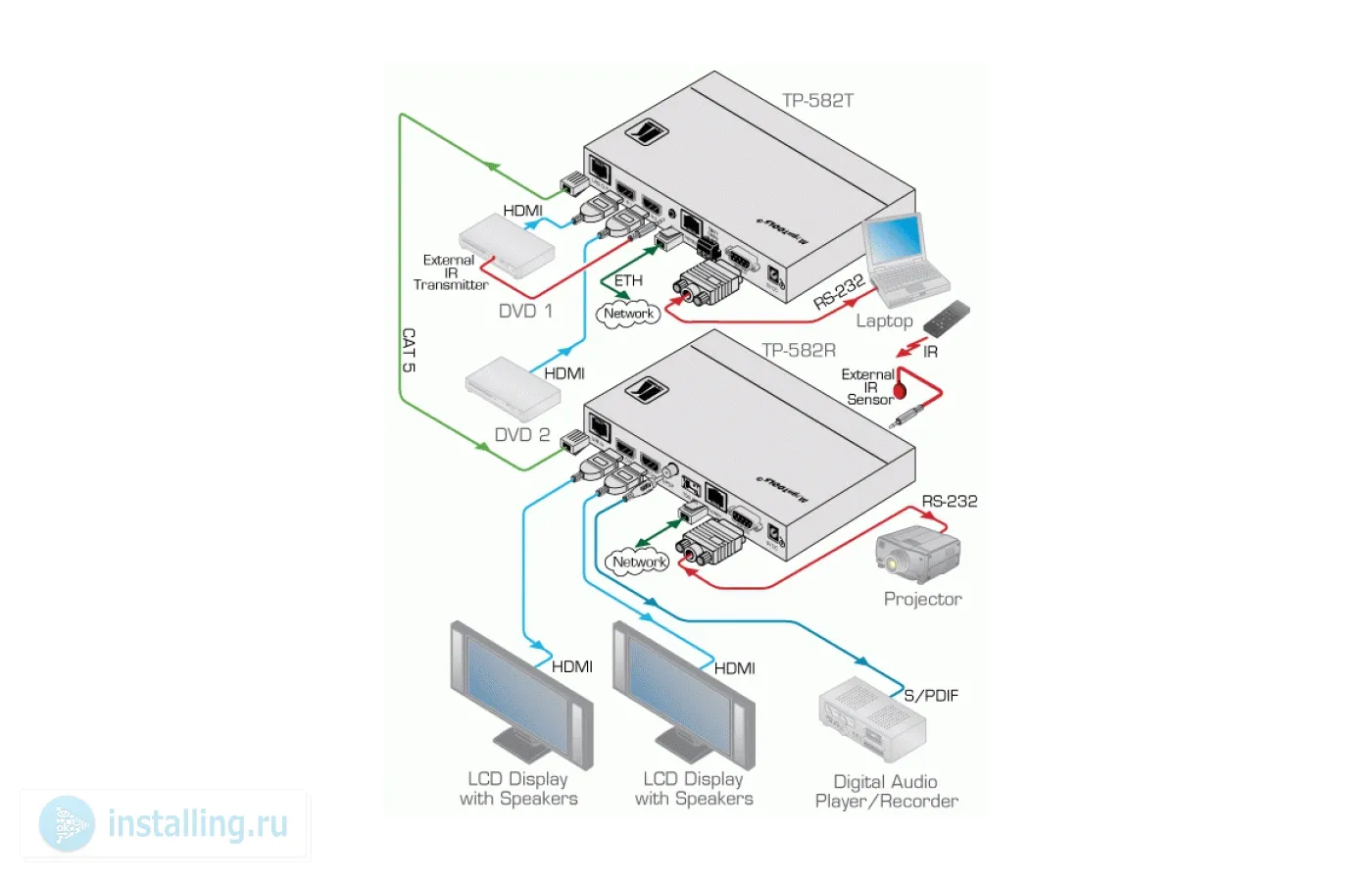

TP-582R - высококачественный приемник сигналов HDMI, Ethernet 100BaseT, двунаправленного интерфейса RS-232 и инфракрасного интерфейса по кабелю на витой паре. Передатчик TP-582T преобразует входной сигнал HDMI и сигналы перечисленных интерфейсов в формат для передачи по кабелю на витой паре. Приемник TP-582R выполняет обратное преобразование, выдавая сигналы на выходы Ethernet 100BaseT, RS-232, ИК-интерфейса и два выхода HDMI. Кроме того, выделенный из HDMI аудиосигнал выдается на выходы S/PDIF и TOSLINK®.

ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.

ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н. "прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

Особенности

• максимальная скорость передачи данных 2,25 Гбит/с
• совместимость с HDTV
• соответствие требованиям HDCP
• поддержка HDMI - HDMI версии 1.4 (3D, Deep Color, x.v.Color™, синхронизация видео и звука, несжатые аудиоканалы, Dolby TrueHD, DTS-HD, CEC)
• пропуск сигнала 3D без изменений
• пропуск сигналов EDID/HDCP от источника к дисплею без изменений
• двунаправленная передача команд и данных через интерфейс RS-232, дающая возможность дистанционного управления удаленным устройством и получения данных о его состоянии
• интерфейс Ethernet 100BaseT
• дальность передачи до 100 м
• максимальная длина линии передачи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуются экранированные кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723, при использовании которых длина линии составляет до 100 м. При использовании кабелей 5, 6 и 7 категорий других изготовителей дальность передачи может быть меньше. Необходимо использовать только экранированные кабели, соединяя экран с "землей"
• управление с передней панели

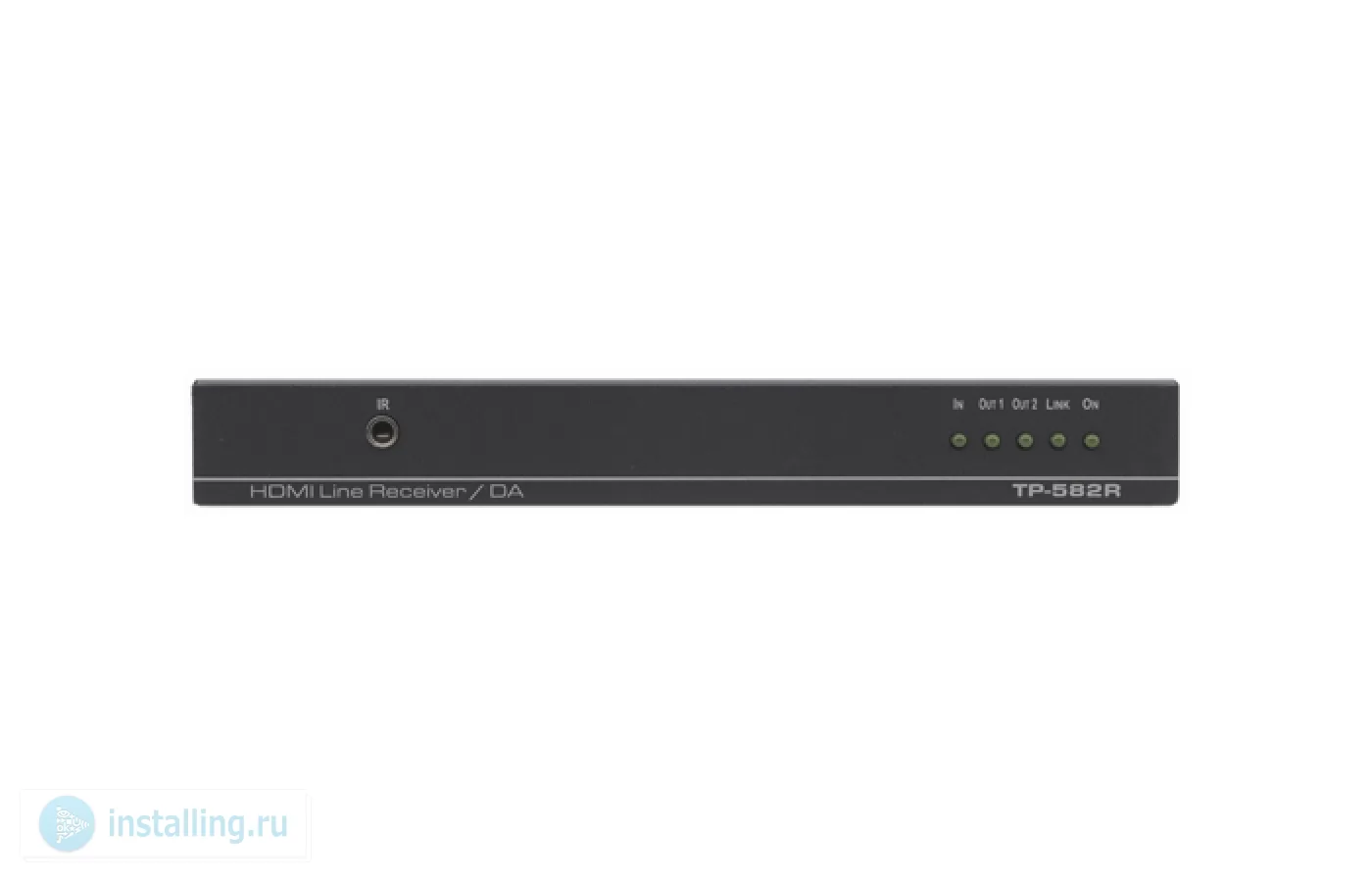

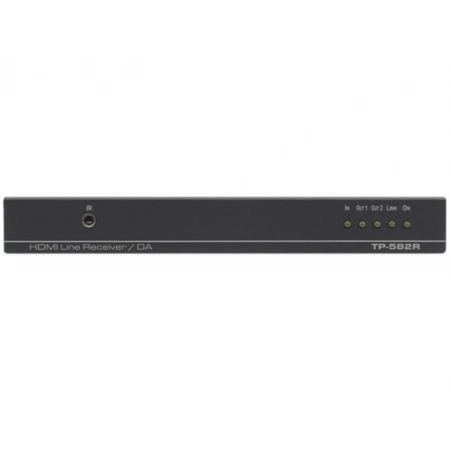

• светодиодные индикаторы выбора входа, состояния выхода, установленной связи, подачи питания

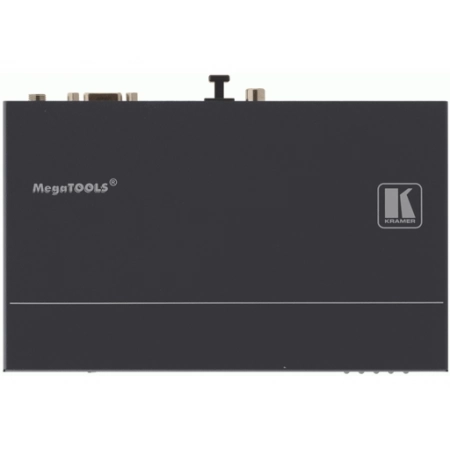

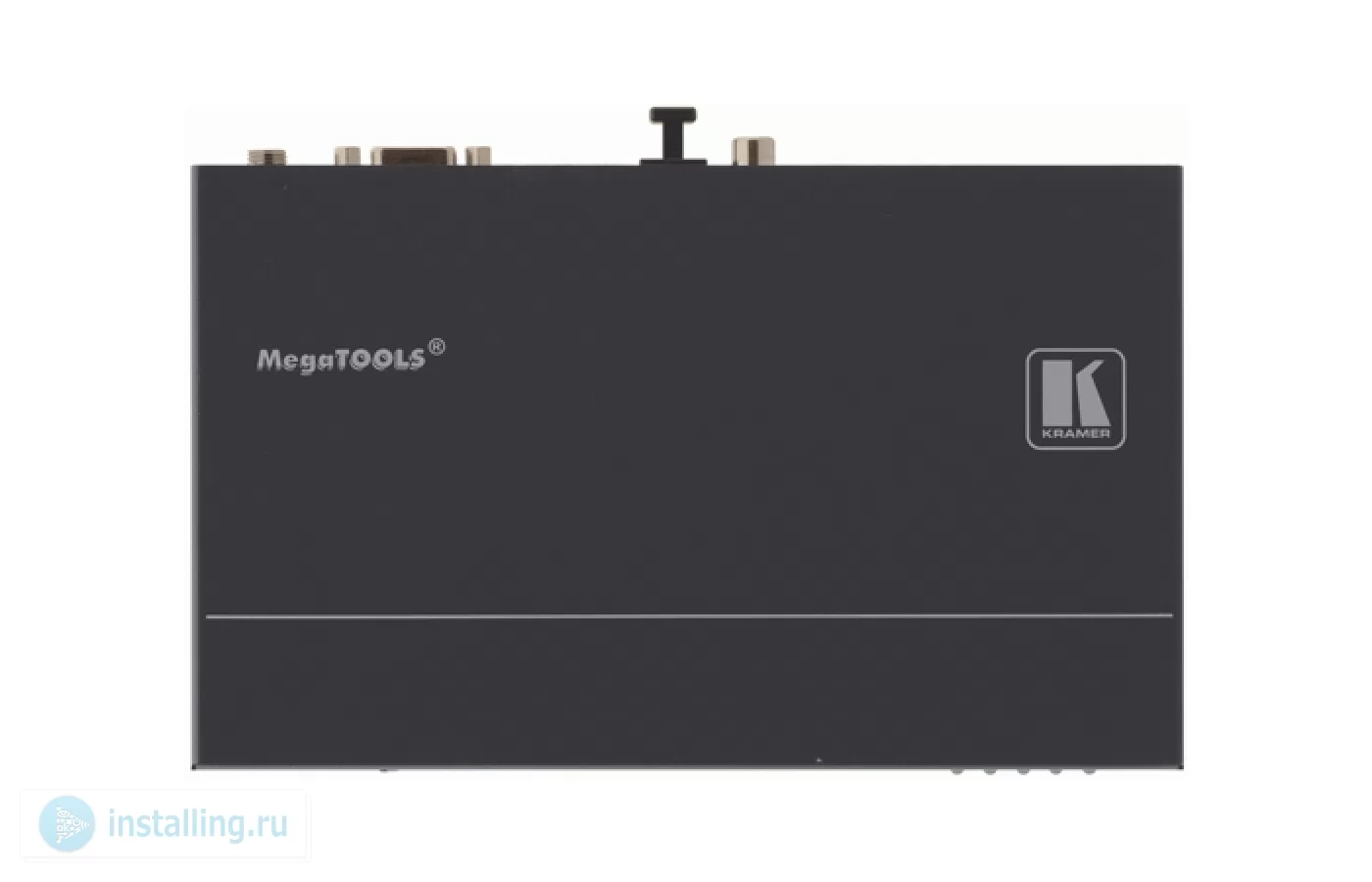

• компактный корпус Kramer MegaTOOLS™. Два прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью универсального адаптера RK-T2B (опция).

Технические характеристики

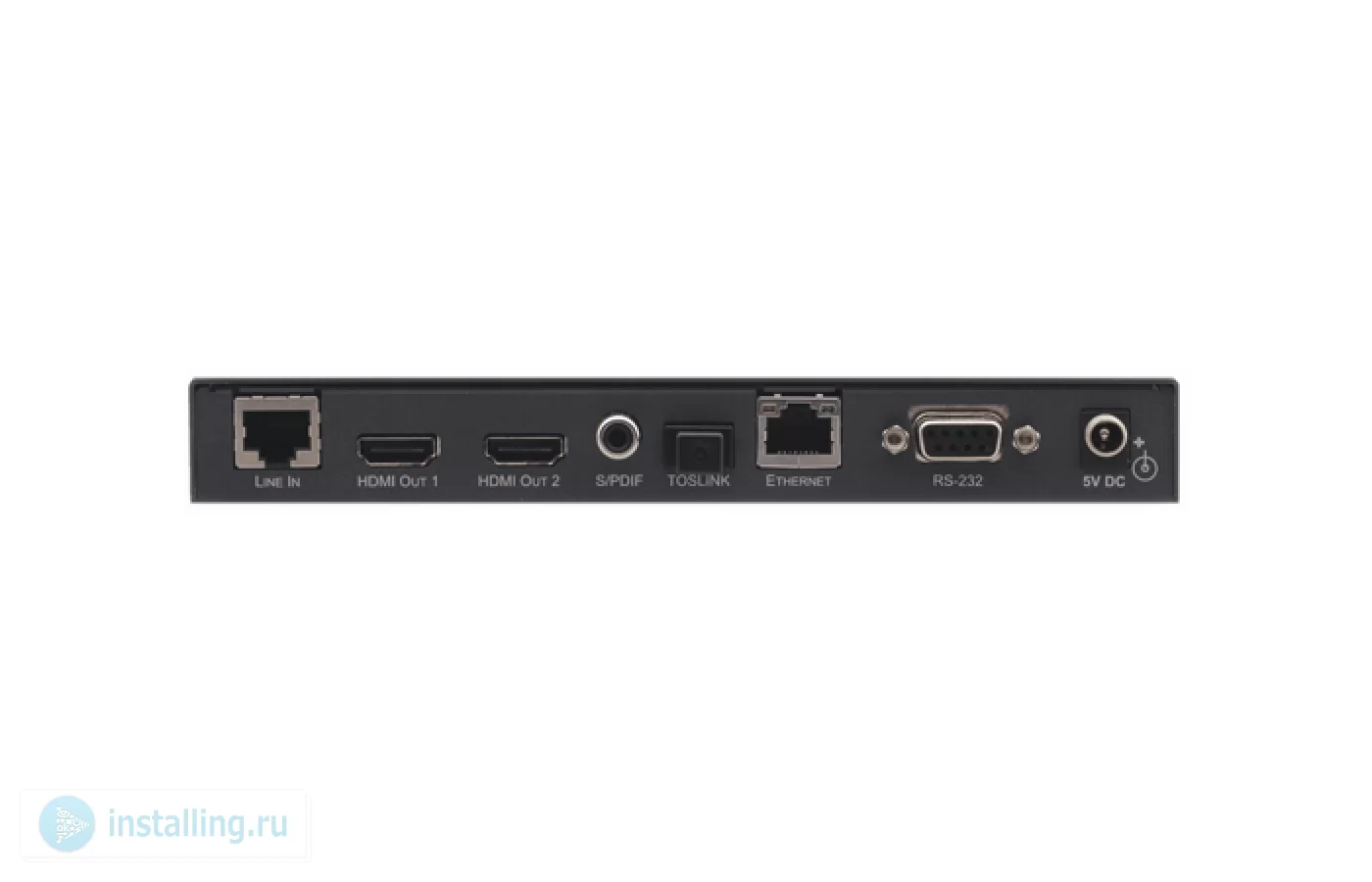

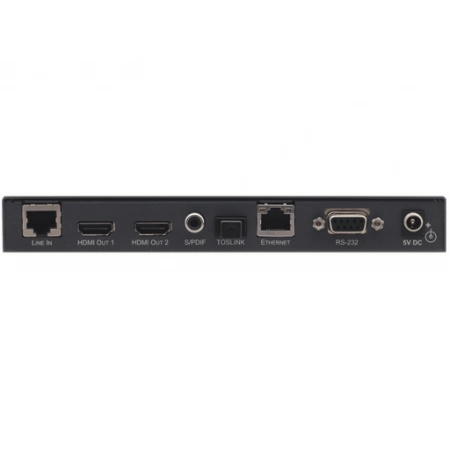

• Входы: Витая пара (1 вх.): разъем RJ-45
• Выходы: HDMI (2 вых.): разъемы HDMI;
• ИК-сигнал (1 вых.): 3,5-мм аудиорозетка;
• Витая пара (1 вых.): разъем RJ-45;
• RS-232 (1 порт): 9-конт. разъем D-sub, скорость обмена до 115200 бит/с;
• Toslink® (1 вых.): оптический разъем;
• S/PDIF (1 вых.): разъем RCA
• Полоса пропускания: До 2,25 Гбит/с на графический канал
• Соответствие стандарту HDMI: Поддержка HDMI и HDCP
• Питание: =5 В, 1,55 А
• Габаритные размеры (Ш, Г, В): 18,8 см x 11,4 см x 2,4 см
• Масса: 0,6 кг
• В комплекте: Источник питания
• Опции: Адаптер для установки в 19-дюймовую стойку RK-T2B
