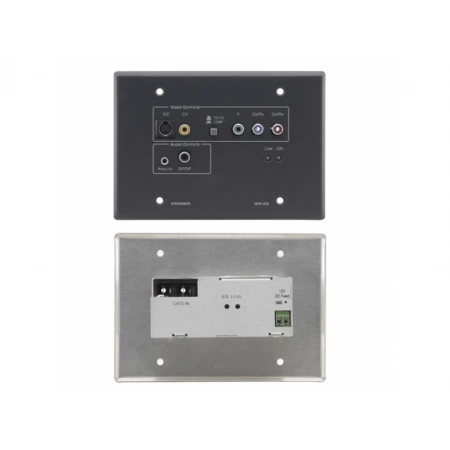

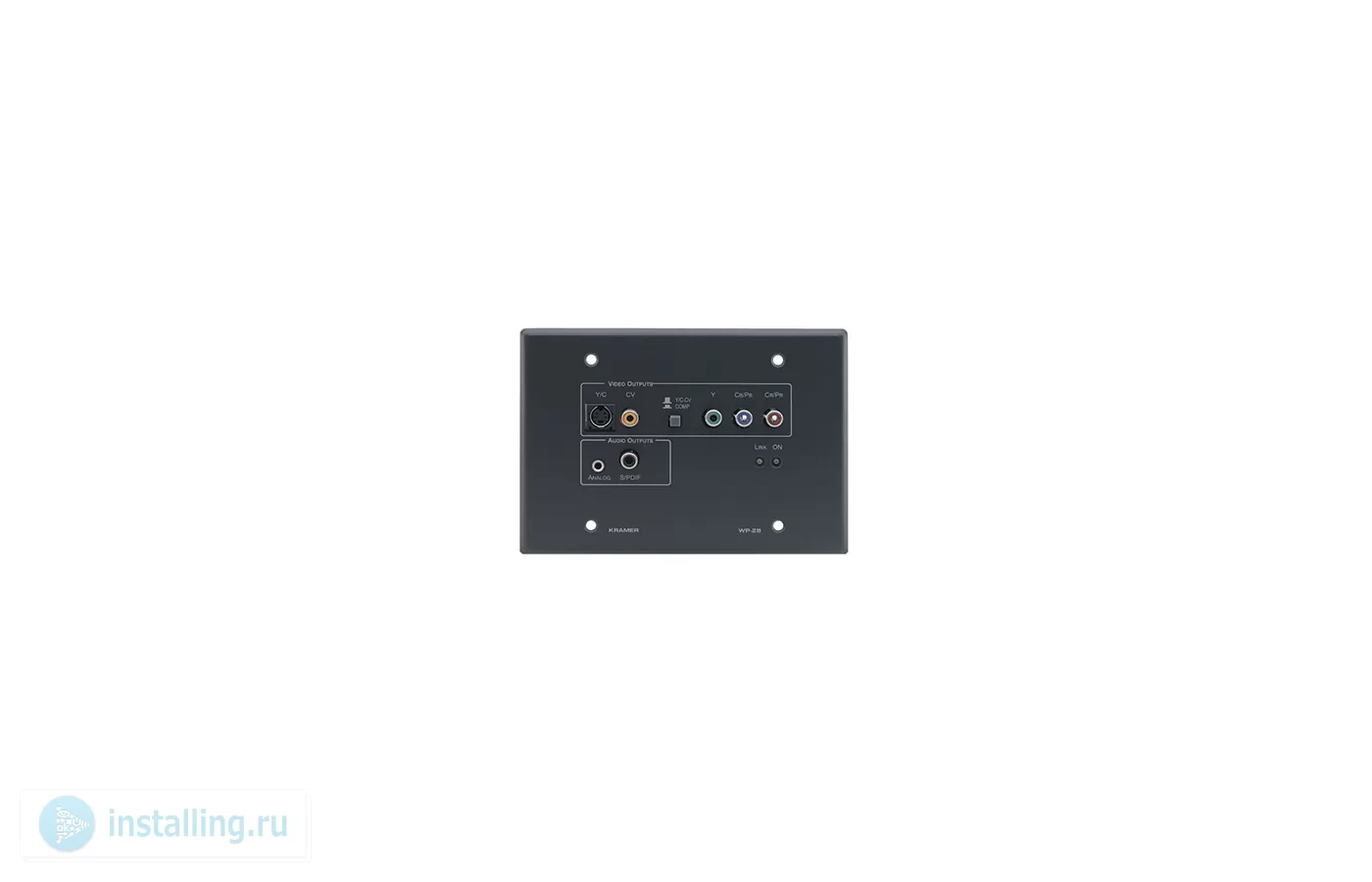

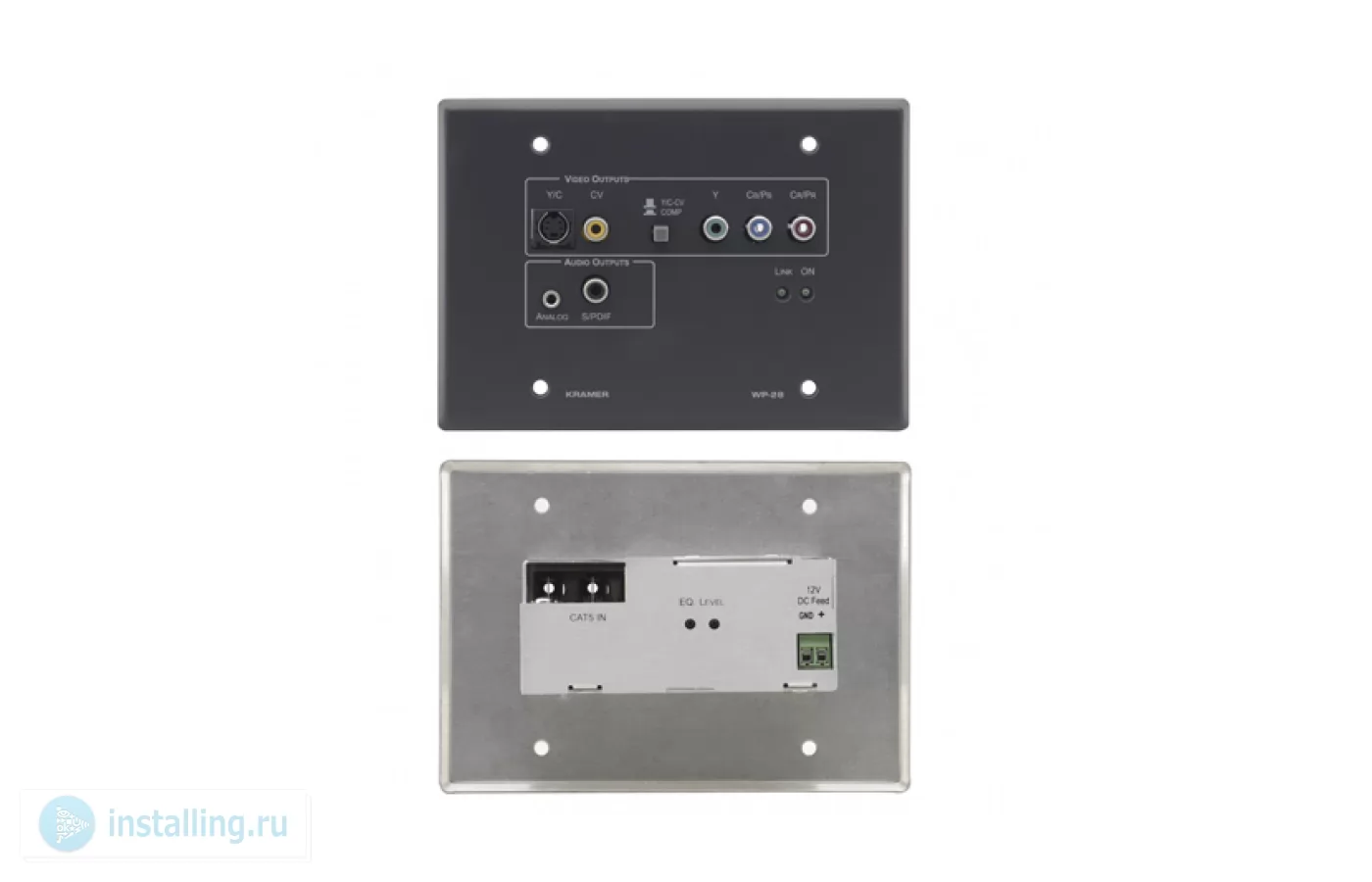

WP-28 - приемник композитного, s-Video или компонентного видеосигналов совместно с небалансным стереофоническим аудиосигналом или S/PDIF по кабелю на витой паре.
Прибор выполняет преобразование сигнала, полученного от передатчика WP-27, в исходные форматы.
Особенности
- выбор видеоформата между композитным и компонентным или между s-Video (Y/C) и компонентным
- выбор аудиоформата между небалансным стереофоническим или S/PDIF
- регуляторы уровня сигнала и компенсации АЧХ кабеля
- система Power Connect™ - источник питания достаточно подключить к приемнику либо к передатчику
- дальность передачи до 100 м
- кабель - UTP или STP (неэкранированная или экранированная витая пара) пятой категории
исполнения в виде двухместной (Европа) и трехместной (США) настенной панели
- серый, белый и кремовый цвета.
Технические характеристики

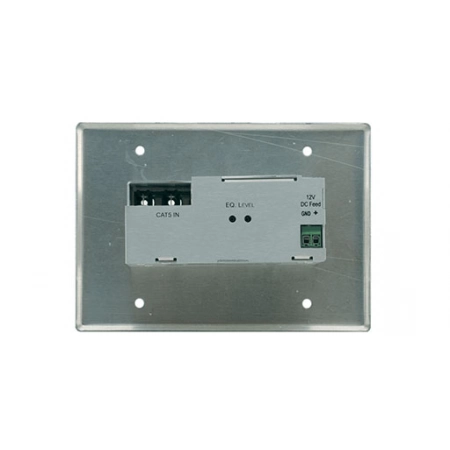

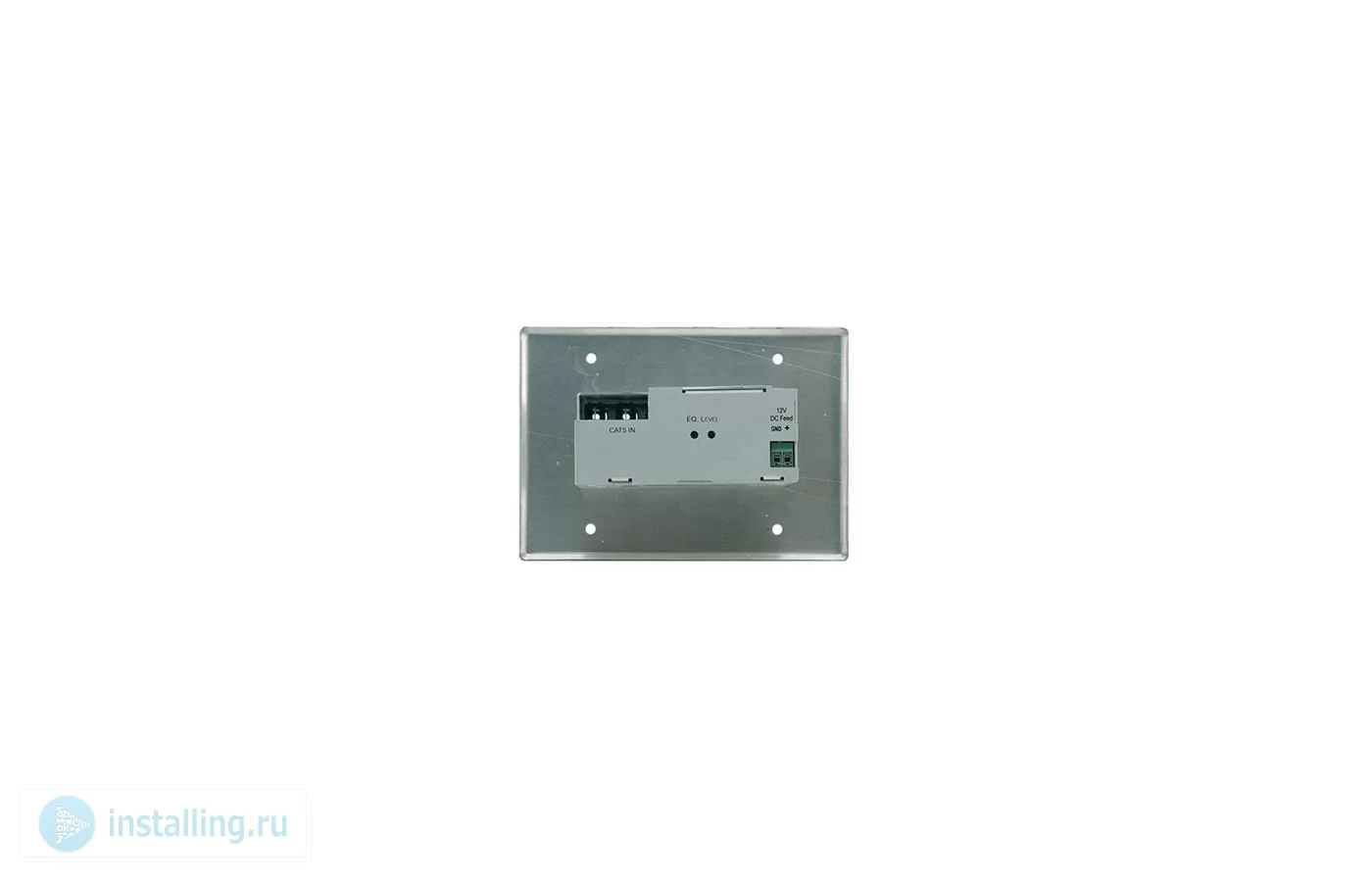

Входы: Витая пара (1 вх.): экранированный разъем RJ-45

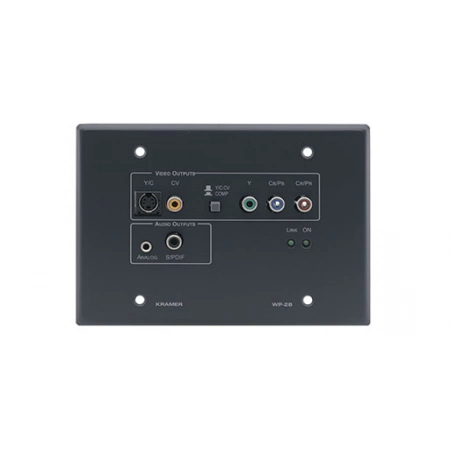

Выходы: YC (1 вых.): 1 В (Y), 0,3 В (C), 75 Ом, разъем мини-DIN
Композитный видеосигнал (1 вых.): 1 В, 75 Ом, разъем RCA
Компонентный (Y,Pb,Pr, 1 вых.): 1 В, 75 Ом, 3 разъема RCA
S/PDIF (1 вых.): разъем RCA
Стереозвук (1 вых.): 3,5-мм аудиорозетка
Максимальный размах выходного сигнала: Видеосигнал 1 В, аудиосигнал 2,5 В
Разрешение: До UXGA/WUXGA и 1080p/60
Полоса пропускания (-3 дБ): Аудиосигнал 20 Гц - 20 кГц (0,5 дБ)
Отношение сигнал/шум: Аудиосигнал лучше -80 дБ
Общий коэффициент передачи Аудиосигнал аналоговый-аналоговый 0 дБ; Аналоговый-S/PDIF -12 дБ полной шкалы
Связь: По переменному току Коэффициент гармоник + шум: Аудиосигнал лучше 0,01%
Питание: =12 В, 300 мА
Габаритные размеры (Ш, Г, В): 16,2 x 4,1 x 11,4 см (США); 15,1 x 4,1 x 8,6 см (Европа)
Масса: 0,3 кг
В комплекте: Источник питания
Применения
- помещения с мультимедийными системами.
