Приёмник сигнала Kramer TP-578H

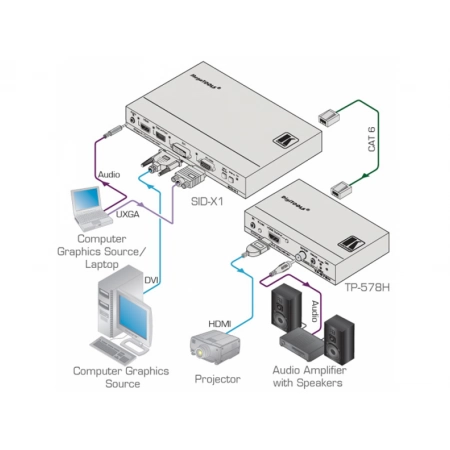

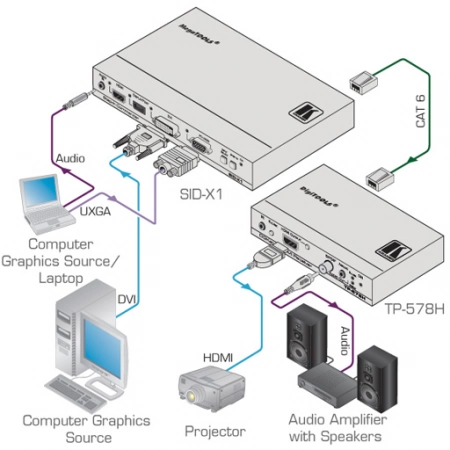

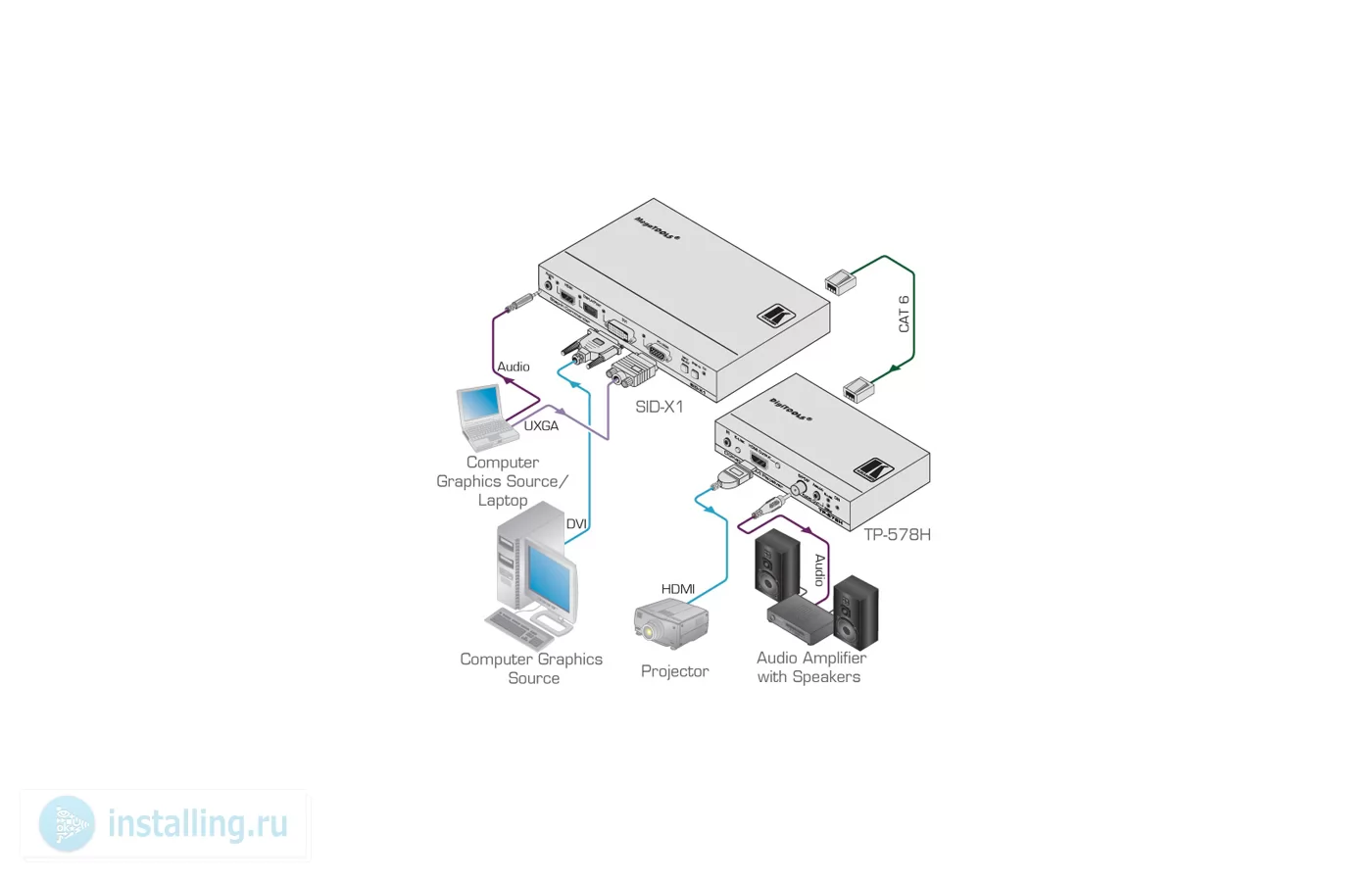

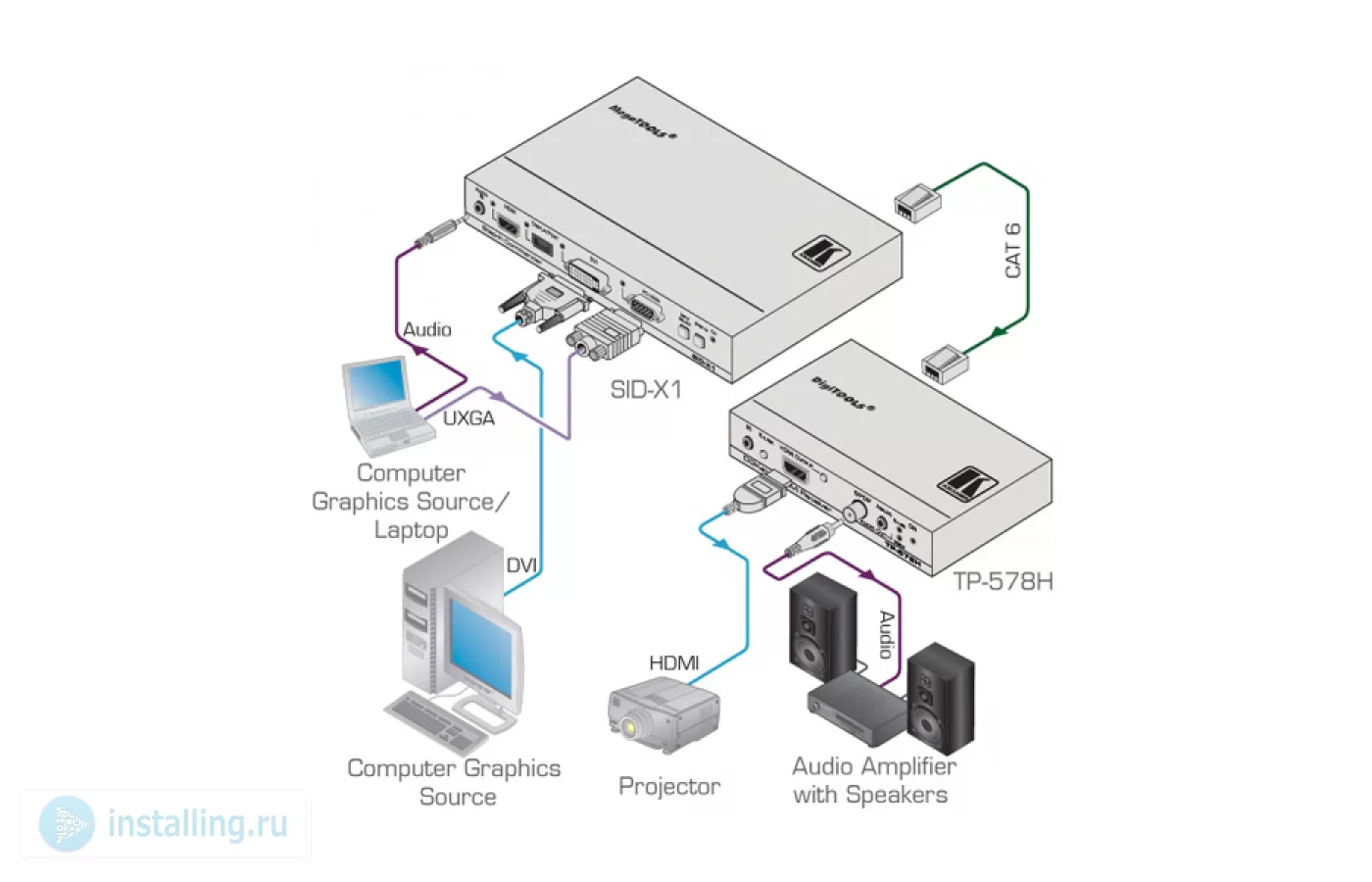

TP-578H - приемник сигнала HDMI, двунаправленных сигналов интерфейса RS-232 и сигналов инфракрасного управления по кабелю на витой паре. Передатчиком может служить любой совместимый прибор системы DGKat, например TP-573, SID-X1N и т.д. Кроме выхода HDMI, выдает извлеченный из HDMI аудиосигнал - одновременно балансный и небалансный стерео и цифровой S/PDIF.

ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается.

ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н. "прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.

ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer.

• соответствие требованиям HDCP
• соответствие спецификации HDMI 1.3
• двунаправленная передача данных RS-232 и инфракрасного управления
• интеллектуальный алгоритм работы с EDID I-EDIDPro™, обеспечивающий функционирование в режиме Plug and Play, фиксация EDID
• направление передачи ИК-команд зависит от того, какой тип преобразователя подключен к ИК-разъему (ИК-излучатель или ИК-приемник)
• де-эмбедирование аудиосигнала и его выдача в аналоговом и цифровом форматах
• технология объединения сигналов Kramer DGKat™, объединяющая сигналы TMDS и сигналы управления и связи, в сигнал, предназначенный для передачи по кабелю на витой паре. Рекомендуется использовать специальные кабели Kramer DGKat™
• кабель - экранированная витая пара (STP). Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat623 и BC-DGKat723. максимальная длина линии связи зависит от разрешения сигнала. При использовании кабелей 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться. Рекомендуется использовать только экранированный кабель, где экран с обеих сторон припаян к заземлению
• система Power Connect™ - приемник или передатчик получает питание по тому же кабелю на витой паре, по которому передается сигнал

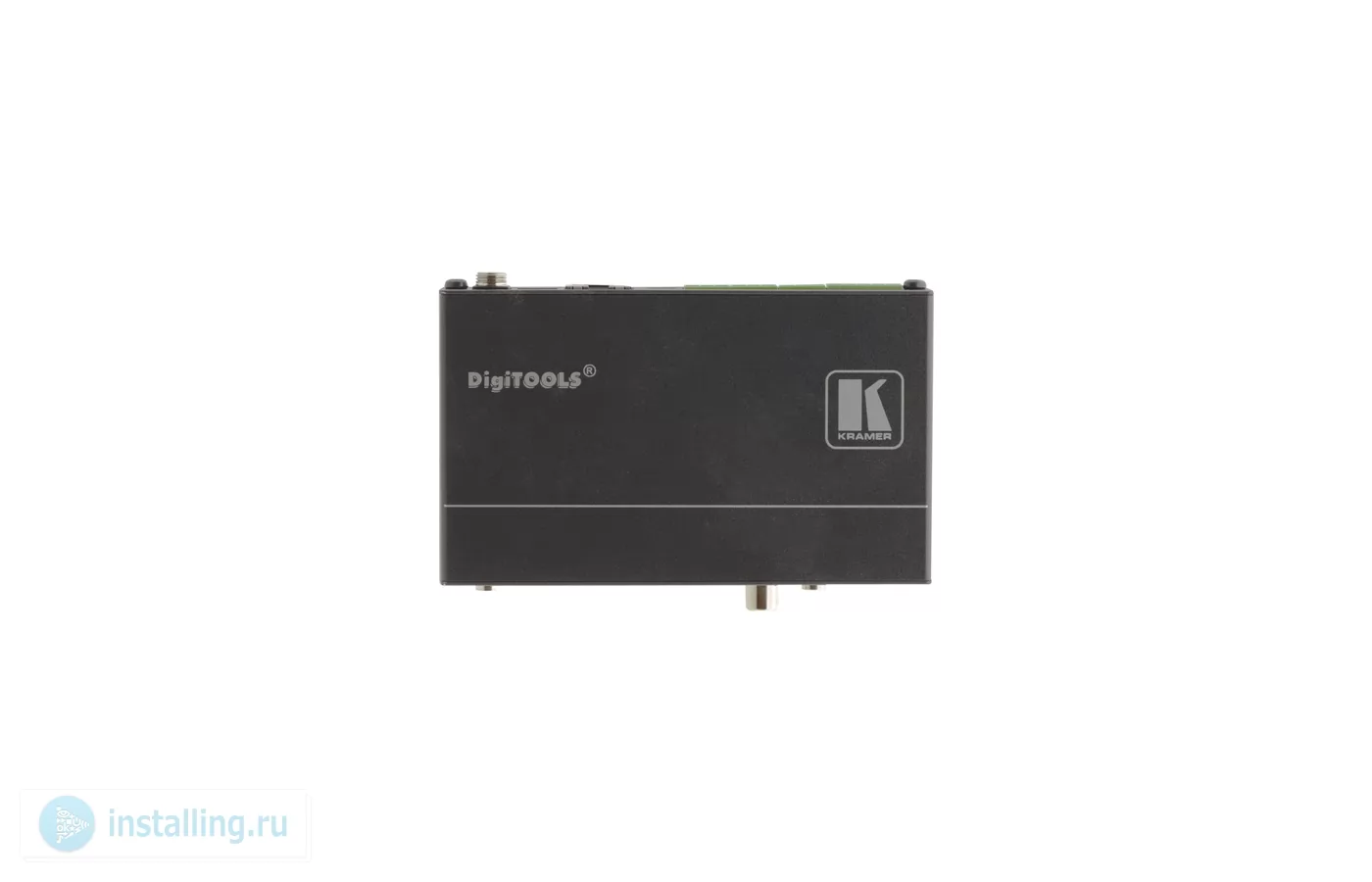

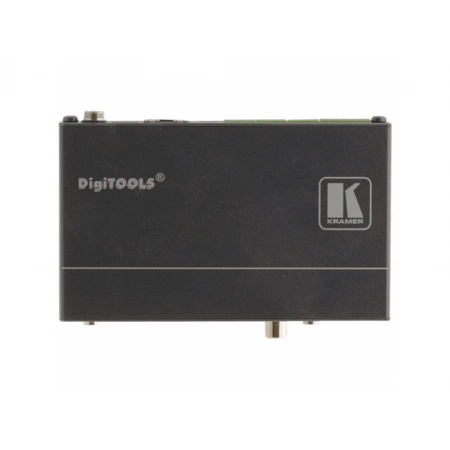

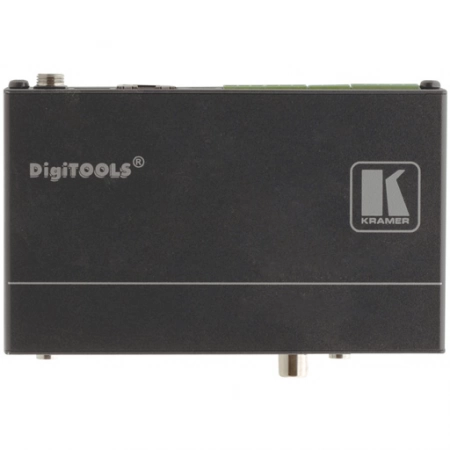

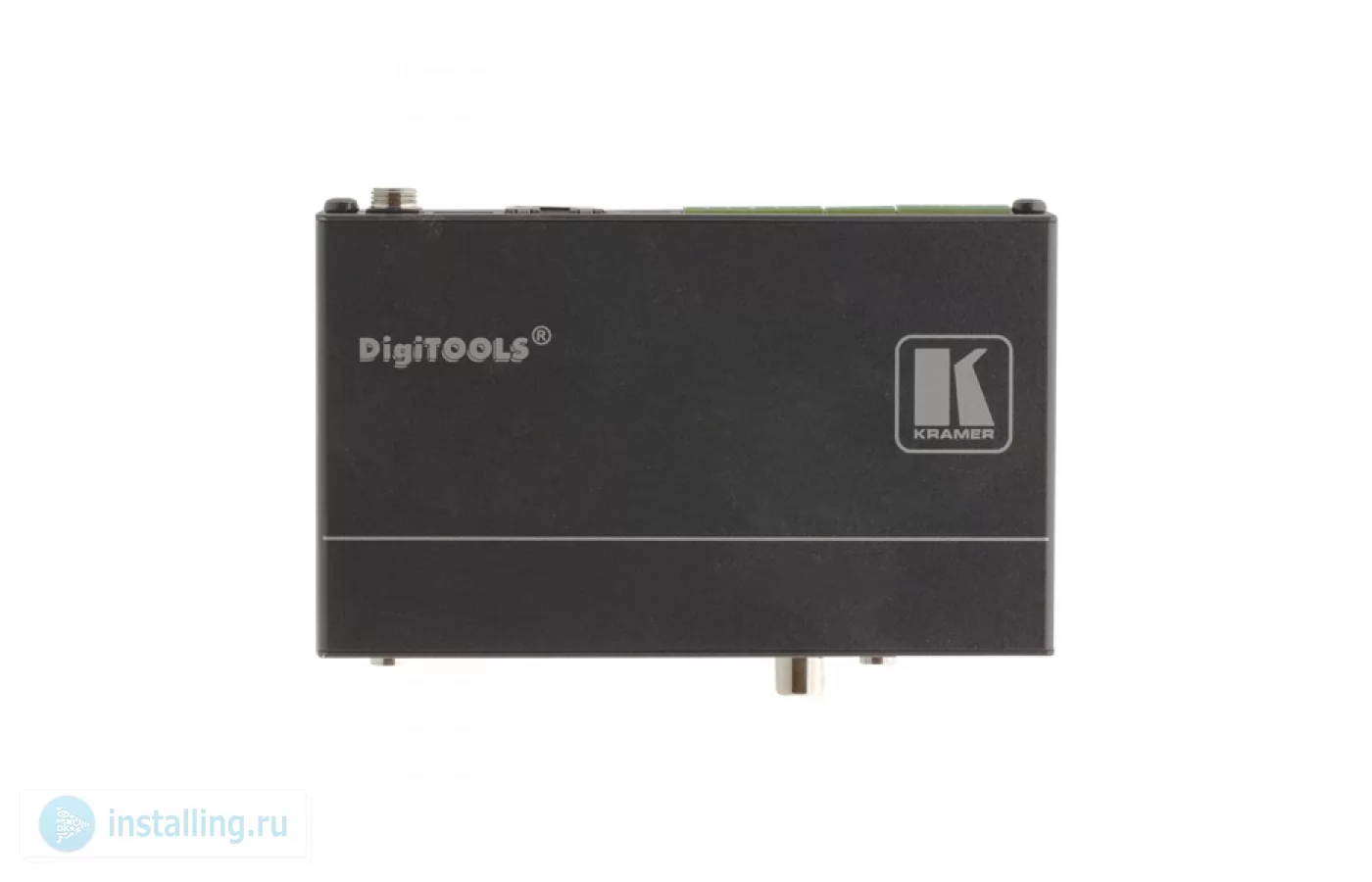

• компактный корпус Kramer DigiTOOLS®. Три прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-3T (опция).

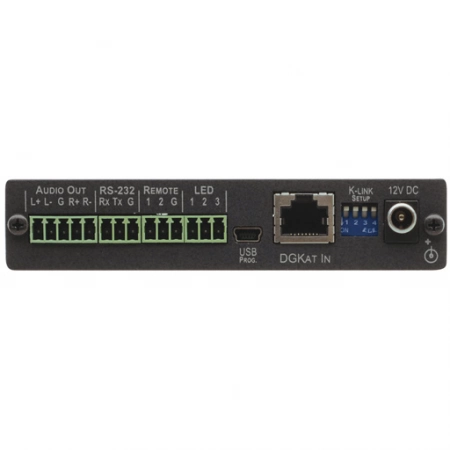

• Входы: Витая пара DGKat (1 вх.): разъем RJ-45

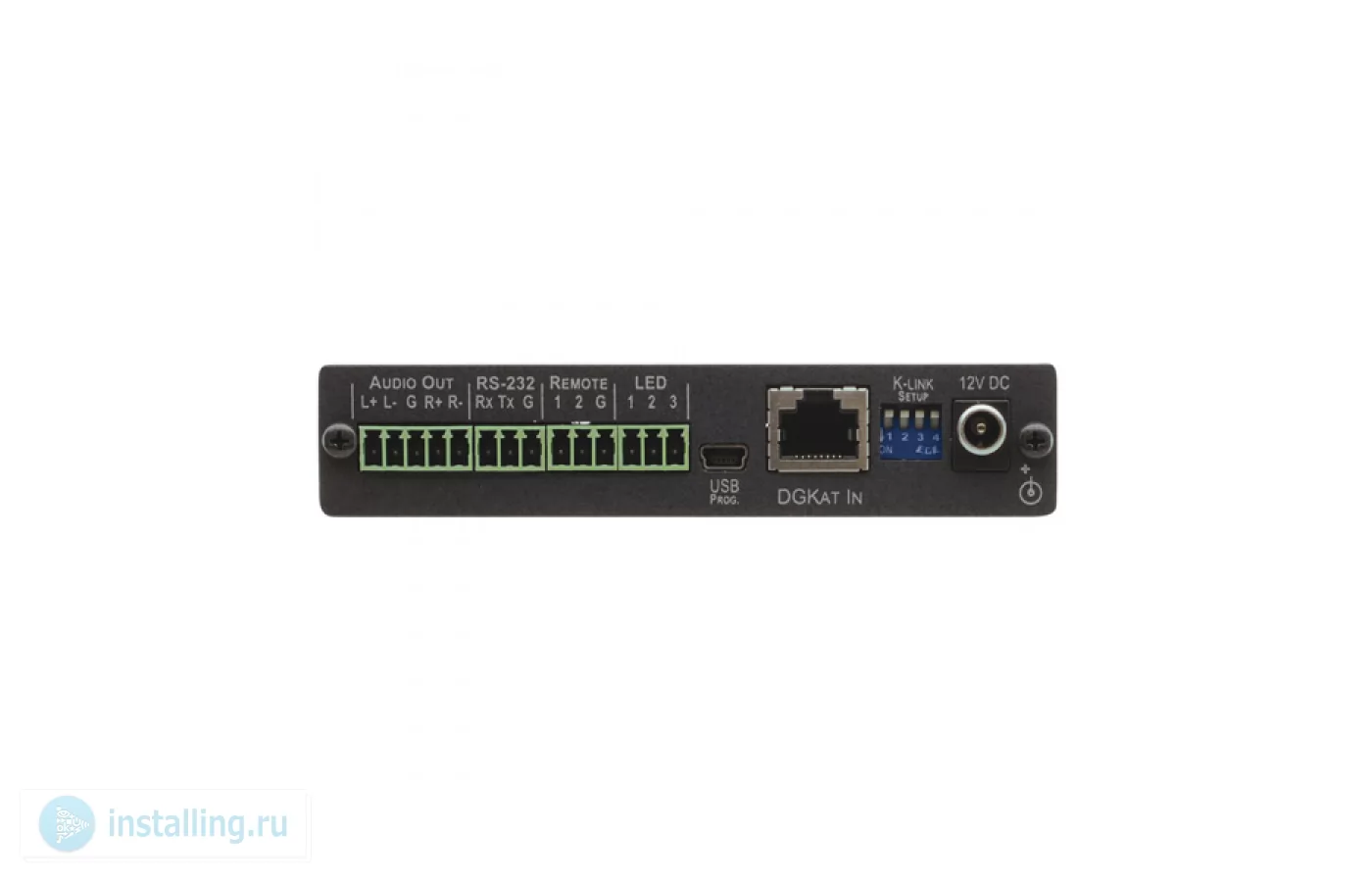

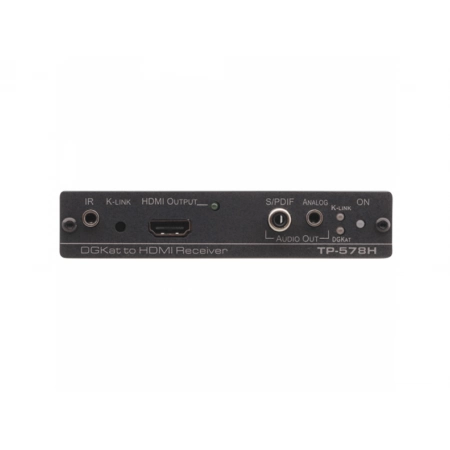

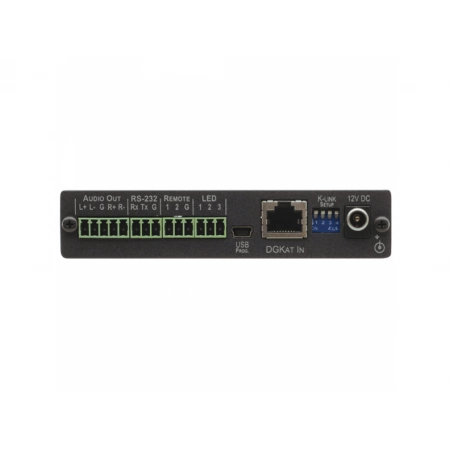

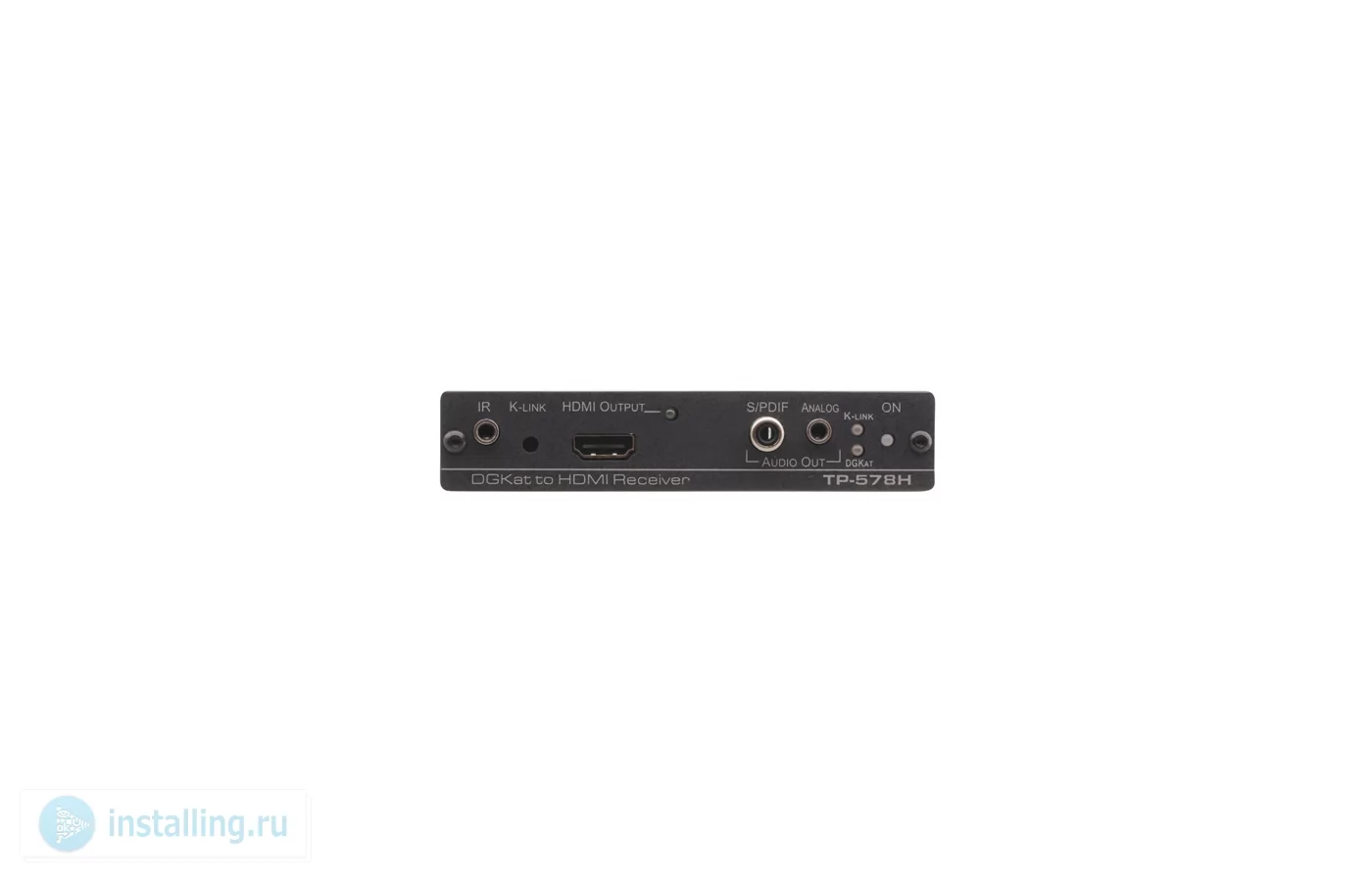

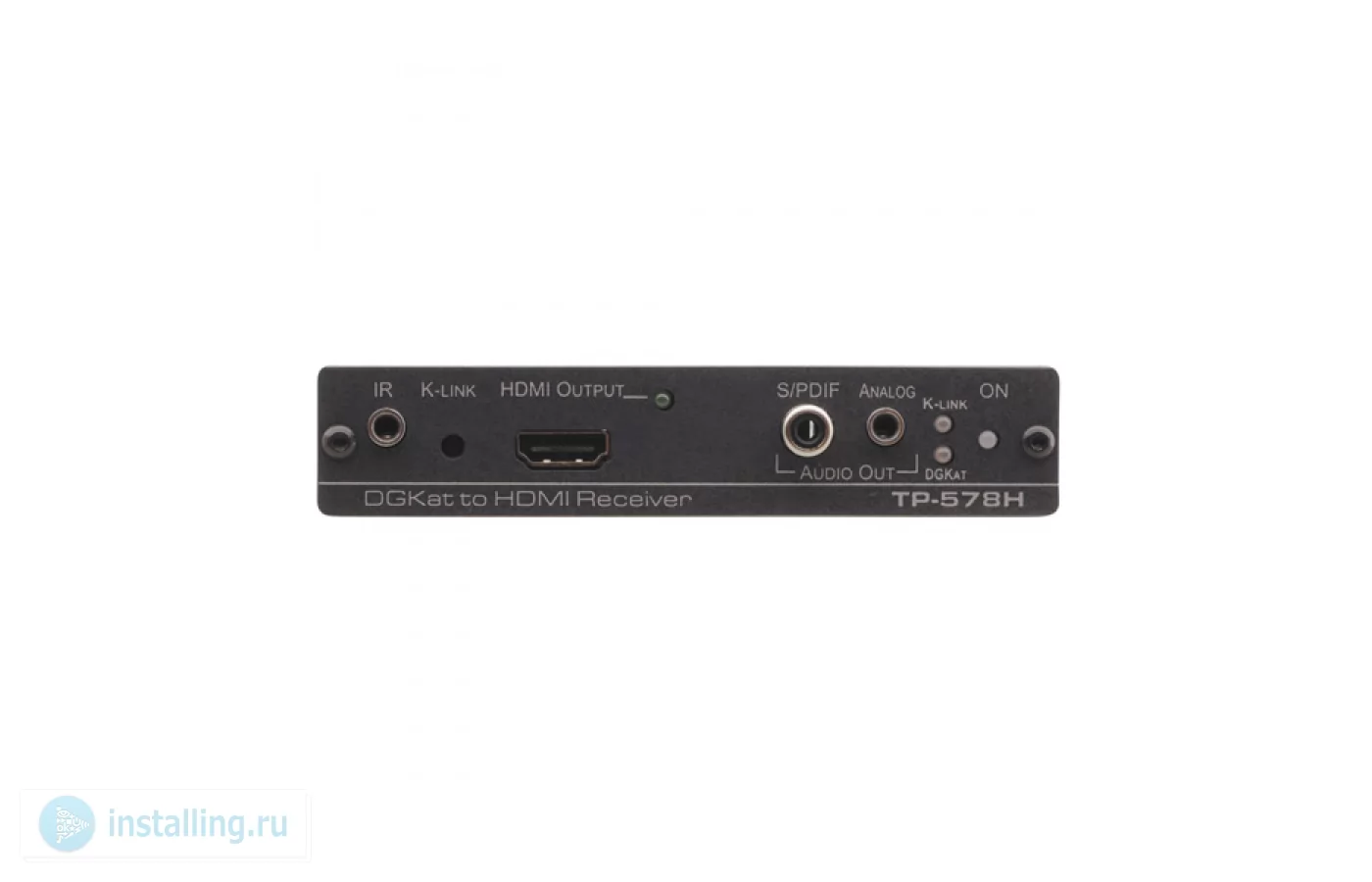

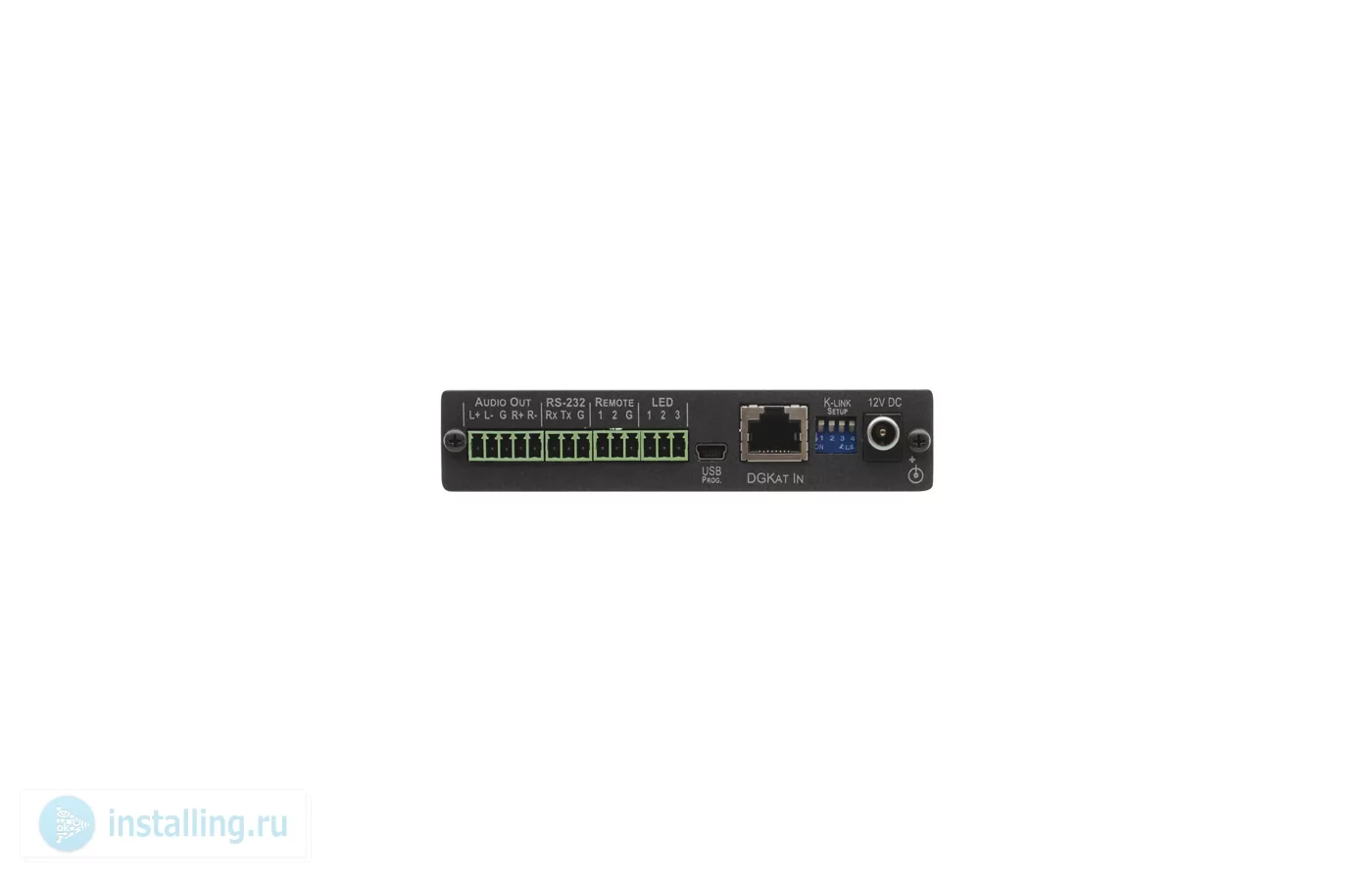

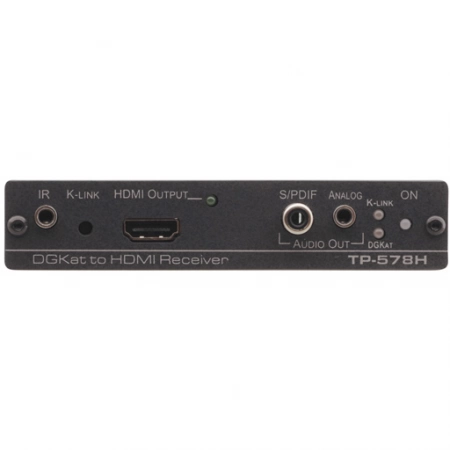

• Выходы: HDMI (1 вых.); Балансный стереозвук (1 вых.): клеммный блок; Небалансный стереозвук (1 вых.): 3,5-мм мини-разъем; S/PDIF (1 вых.): разъем RCA
• Порты: RS-232 (1 порт): 3-конт. блок клемм, дуплекс; ИК (1 порт): 3,5-мм аудиоразъем, для подключения ИК-приемника C-A35/IRR или ИК-излучателя C-A35/IRE, C-A35/2IRE
• Скорость передачи данных: До 4,95 Гбит/с (1,65 Гбит/с на канал), разрешение до 1080p, UXGA (1600x1200), WUXGA (1920x1200) при 60 Гц без DeepColor (меньшие разрешения также и с DeepColor)
• Поддержка стандартов: Поддержка HDMI 1.3 и HDCP
• Питание: =12 В, 900 мА
• Рабочая температура: 0°...+40°C
• Температура хранения: -40°...+70°C
• Относительная влажность воздуха: от 10% до 90% без конденсации
• Габаритные размеры: 12,1 х 7 х 2,5 см
• Масса: около 0,35 кг
• В комплекте: Блок питания
