Комплект устройств для передачи сигналов Gefen EXT-HDRS2IR-4K2K-1FO

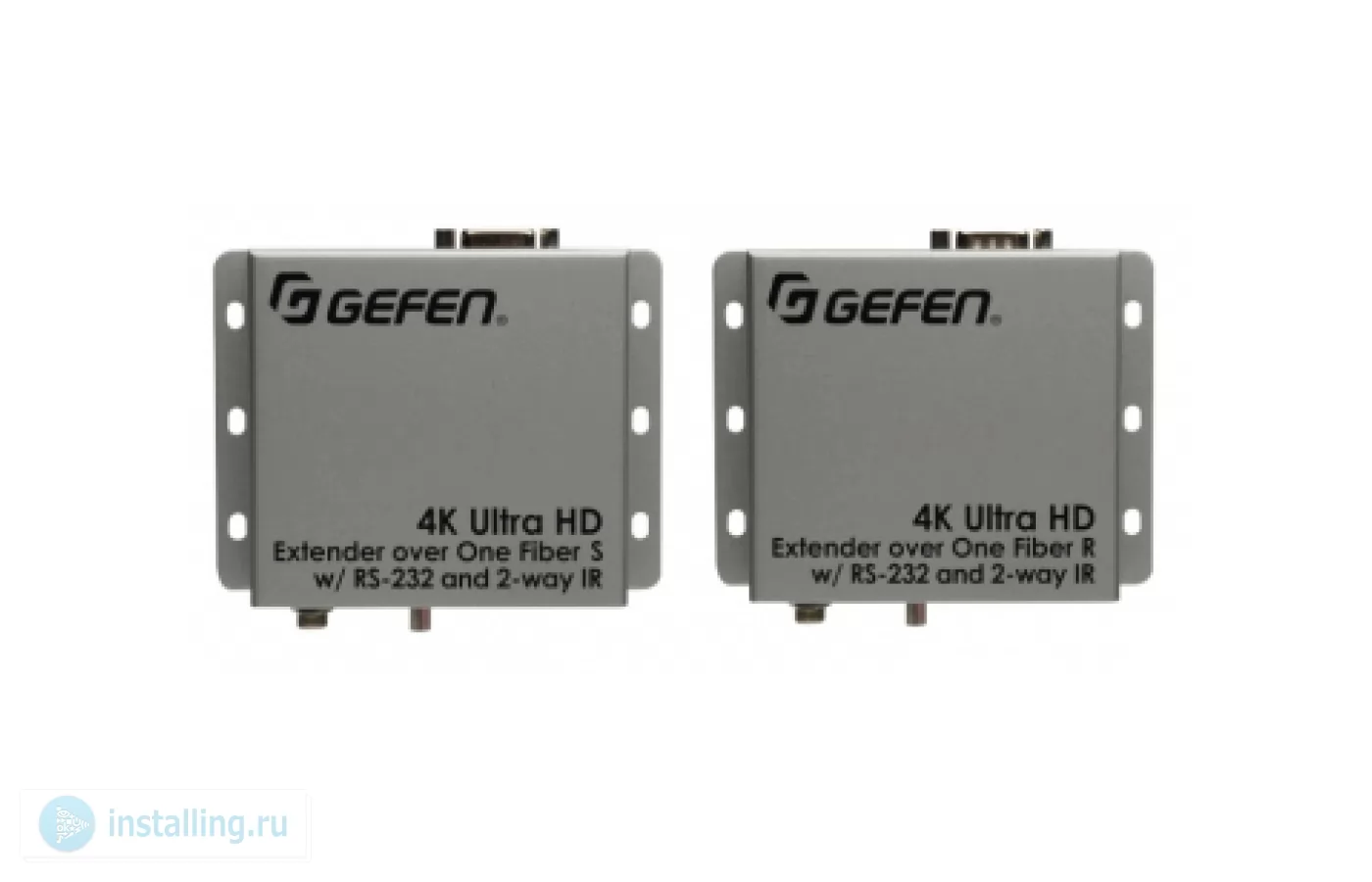

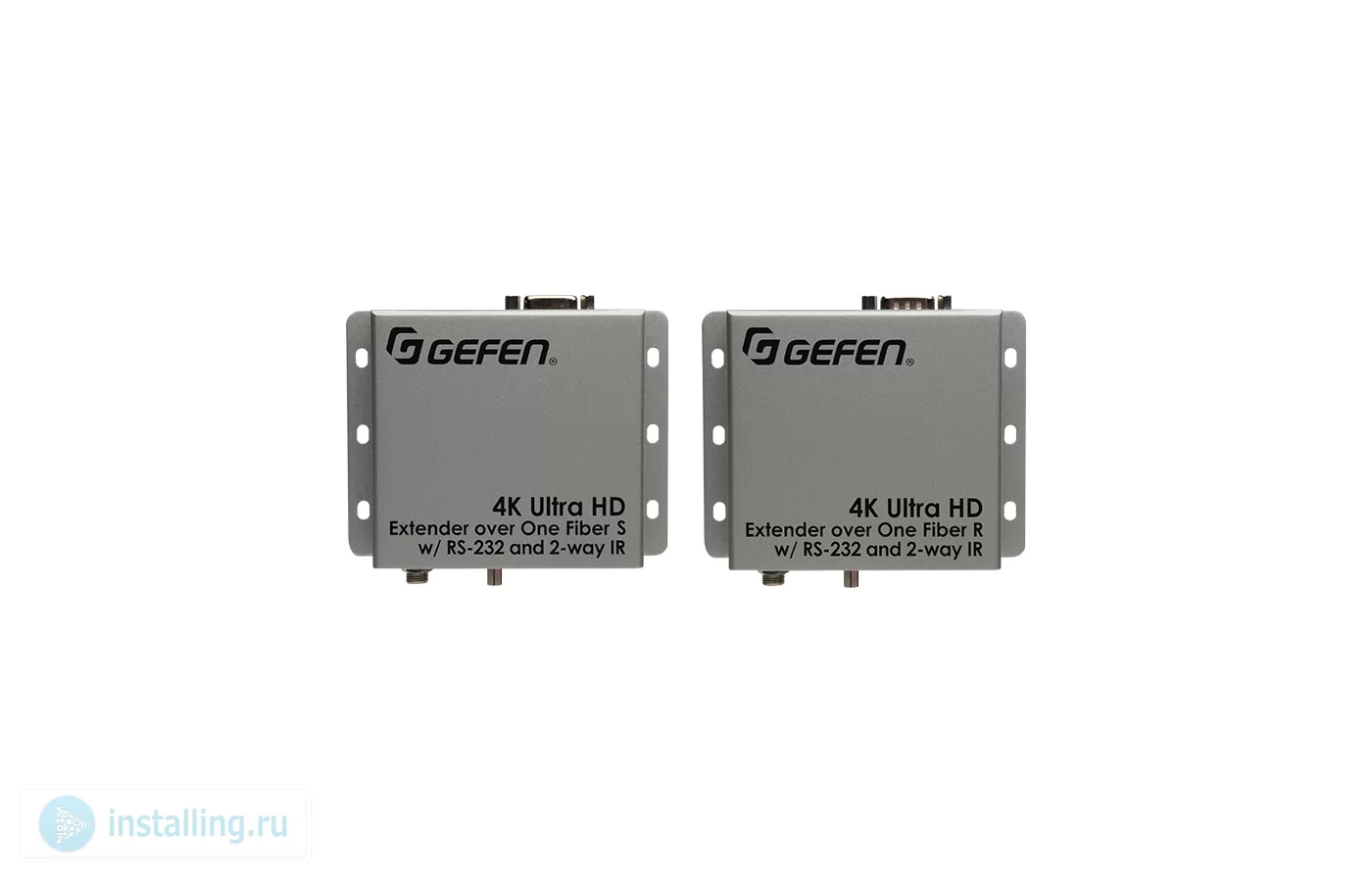

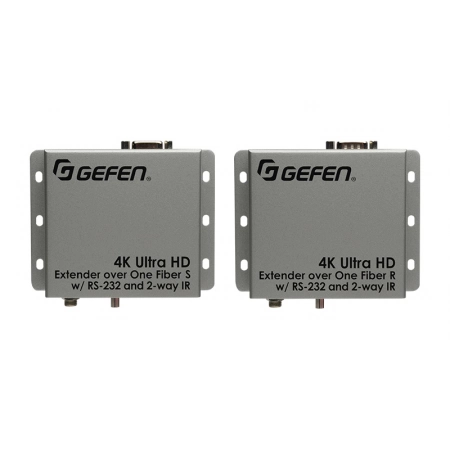

EXT-HDRS2IR-4K2K-1FO – комплект устройств для передачи сигналов HDMI разрешением до 4Kх2K (3840x2160 при 60 Гц/4:2:0 или 30 Гц/4:4:4), сигналов управления RS-232 и двунаправленных ИК по многомодовому оптоволоконному кабелю с разъемами SC. Включает передатчик и приемник, которые обеспечивают передачу HDCP-защищенных сигналов HDMI разрешением до 4K Ultra HD (60 Гц/4:2:0 или 30 Гц/4:4:4) на расстояние до 1000 метров при использовании оптоволокна класса OM3e/OM4 (для кабелей OM3 указанное значение снижается до 150 м, для OM1 – до 50 м). При разрешении 1080p максимальная дистанция приема увеличивается до 2000 метров. Поддерживаются 3D-форматы, сигналы с Deep Color, встроенным многоканальным аудио до 7.1. При первом включении передатчика блок EDID (Extended Display Identification Data) автоматически записывается в память устройства, после чего, в дальнейшем, источник имеет постоянный доступ к сохраненным EDID-данным. Таким образом, функция позволяет мгновенно вывести корректное изображение при включении дисплея, а также будет полезна при совместной работе с коммутаторами.

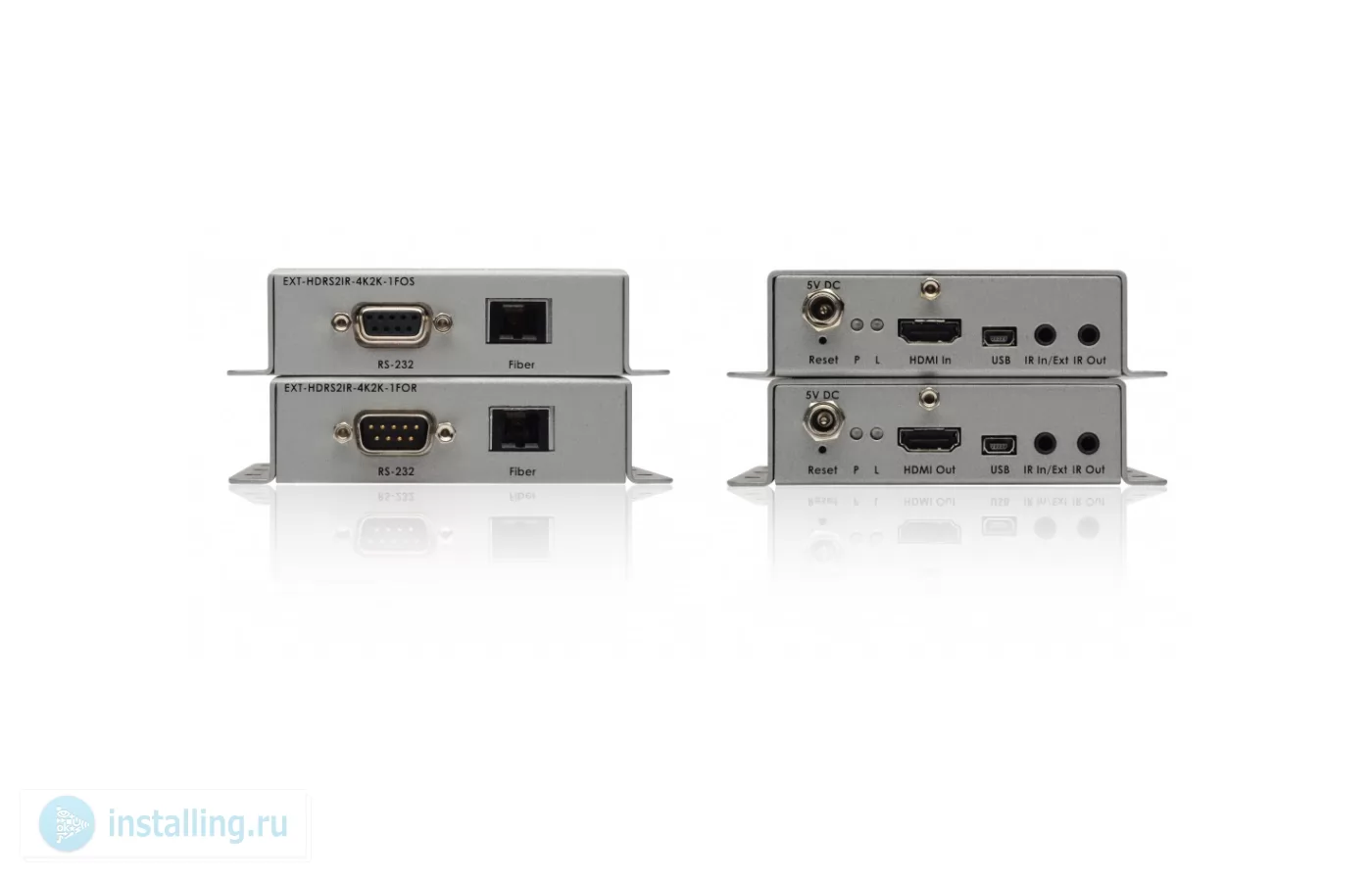

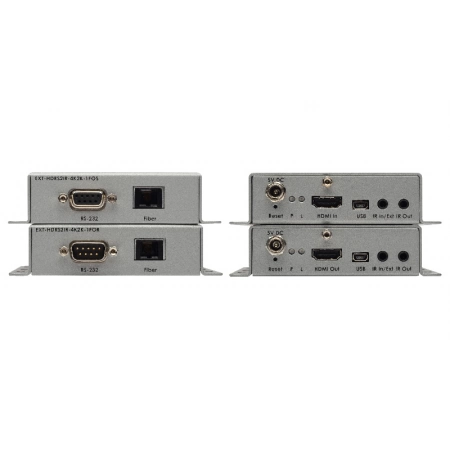

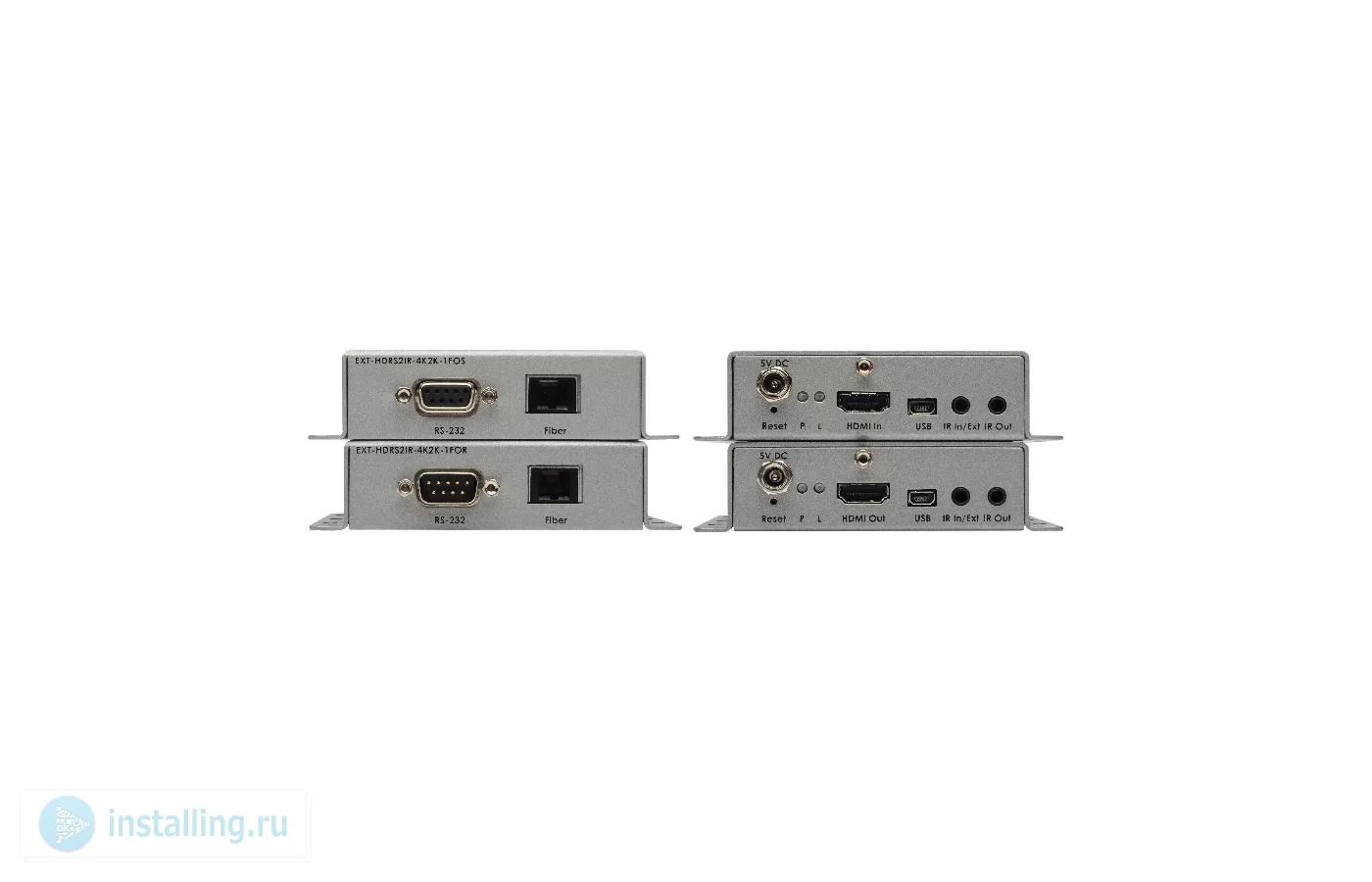

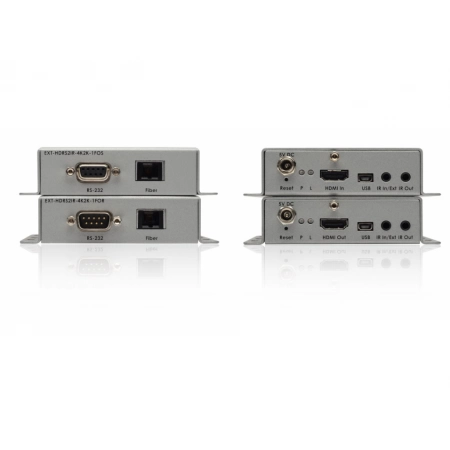

Основными преимуществами передачи сигнала по волоконно-оптической линии перед аналогичными системами удлинения на основе медных проводников являются полная гальваническая развязка между подключенными к линии устройствами и превосходная устойчивость к электромагнитным помехам. Оба устройства выполнены в металлических корпусах для настенного монтажа, каждому из них требуется отдельный источник питания (в комплекте). Для удобства инсталляции и надежного подключения кабелей питания/интерфейсных HDMI-кабелей предусмотрена винтовая фиксация соответствующих разъемов, что предотвращает их случайное отсоединение.

• Увеличивает расстояние передачи видеосигналов HDMI, сигналов управления RS-232 и двунаправленных ИК-интерфейса по одноволоконной оптической линии (используется многомодовый кабель, оконцованный разъемами SC)
• Расстояние передачи при разрешении 4K Ultra HD (3840x2160 при 60 Гц/4:2:0 или 30 Гц/4:4:4):
  ◦ 1000 метров, оптическое волокно класса OM3e/OM4 (50/125 мкм)
  ◦ 150 метров, оптическое волокно класса OM3 (50/125 мкм)
  ◦ 50 метров, оптическое волокно класса OM1 (62,5/125 мкм)
• Расстояние передачи при разрешении 1080p Full HD (1920x1080, 60 Гц):
  ◦ 2000 метров, оптическое волокно класса OM3e/OM4 (50/125 мкм)
  ◦ 300 метров, оптическое волокно класса OM3 (50/125 мкм)
  ◦ 100 метров, оптическое волокно класса OM1 (62,5/125 мкм)
• Поддержка HDMI: HDMI 2.0, HDCP, Deep Color при 12-битном цвете, 3DTV, Lip-Sync, встроенное аудио формата LPCM 7.1, Dolby® TrueHD и DTS-HD Master Audio™
• Автоматическая запись блока EDID-данных в память передатчика для быстрой интеграции источников и дисплеев
• Автокоррекция сигнала на основе данных о типе оптоволоконного кабеля и дальности передачи
• Полнодуплексная связь по интерфейсу RS-232 до 115200 бод
• Обновление микропрограммы через порт USB
• Передача сигнала защищена от электромагнитных помех
• Разъемы источников питания с фиксацией
• Корпуса для настенного монтажа: приборы могут быть закреплены под столешницей, на боковой поверхности шкафа для оборудования и т.п.

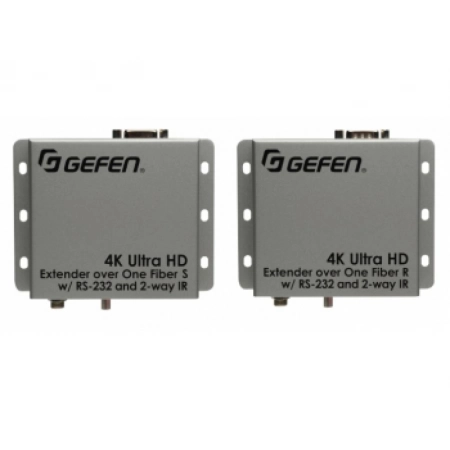

• Передатчик EXT-HDRS2IR-4K2K-1FOS – 1 шт.
• Приемник EXT-HDRS2IR-4K2K-1FOR – 1 шт.
• Кабель HDMI (вилка-вилка), 1,83 м, с винтовой фиксацией (CAB-HD-LCK-06MM) – 1 шт.
• Кабель RS-232 (разъемы D-sub DB9, вилка – розетка) – 1 шт.
• Внешний ИК-излучатель (EXT-IREMIT) – 1 шт.
• Внешний ИК-приемник (EXT-RMT-EXTIRN) – 1 шт.
• Блок питания постоянного тока 5 В (EXT-PS526AIP-LP) – 2 шт.
• Руководство пользователя (QSG-HDRS2IR-4K2K-1FO) – 1 шт.

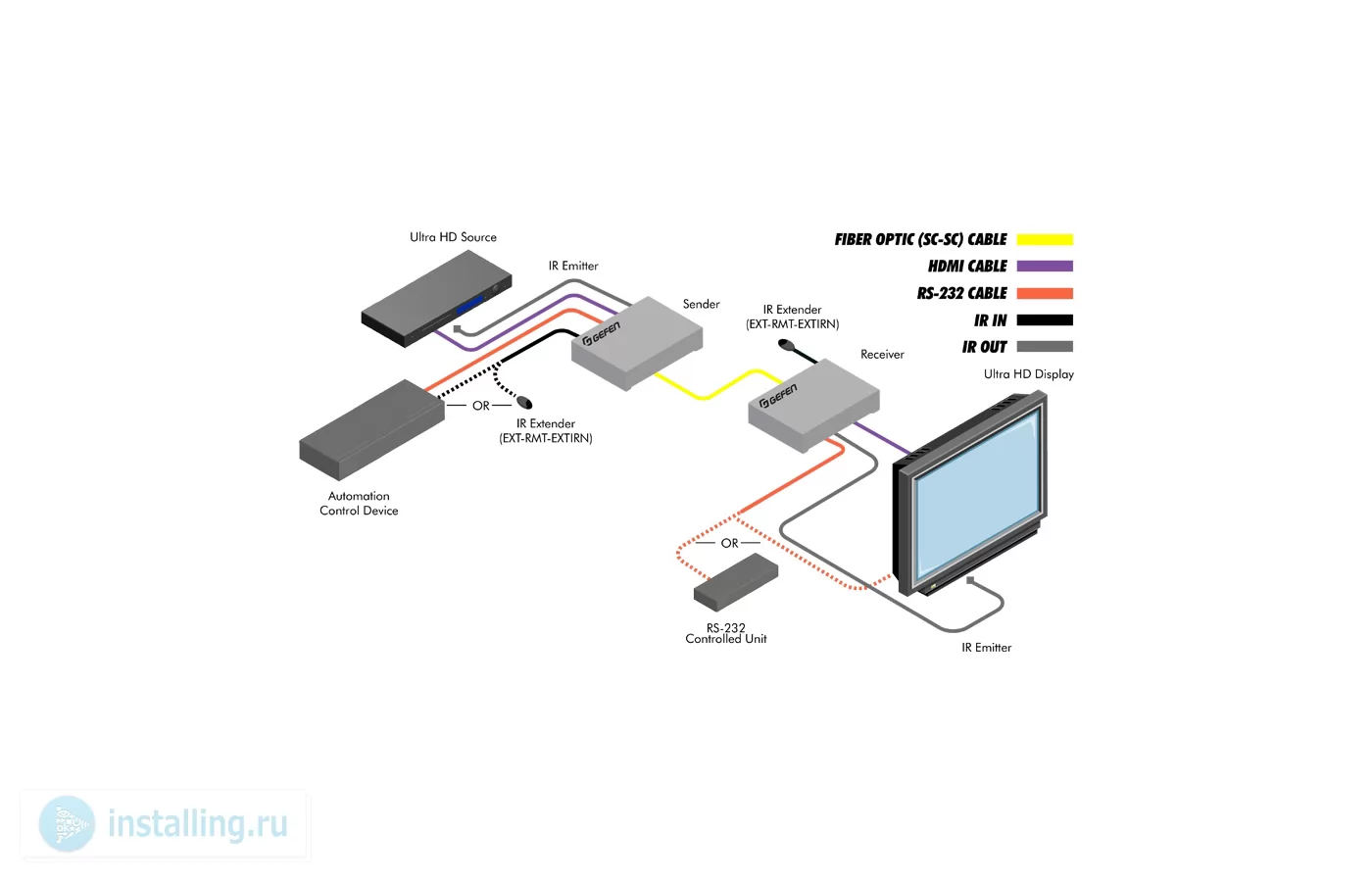

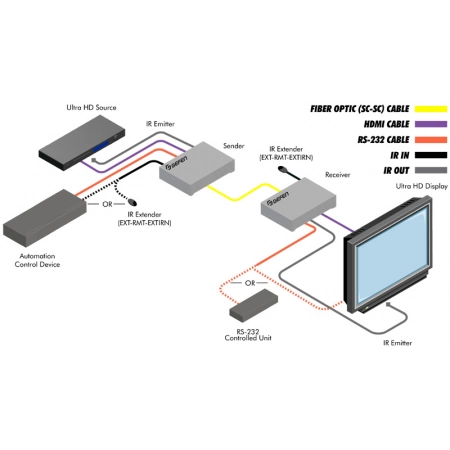

• Комплект идеален для маршрутизации сигналов в условиях, когда источник видеосигнала и дисплей удалены друг от друга на большое расстояние и разделены средой с высоким риском возникновения помех
