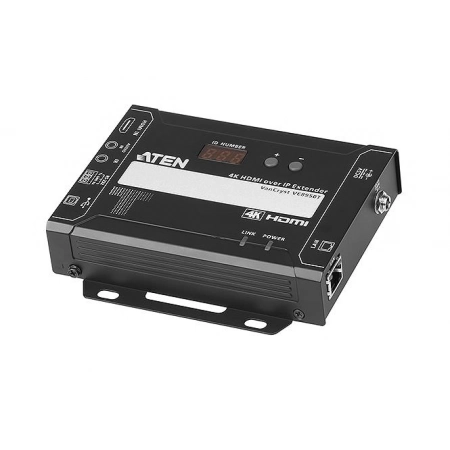

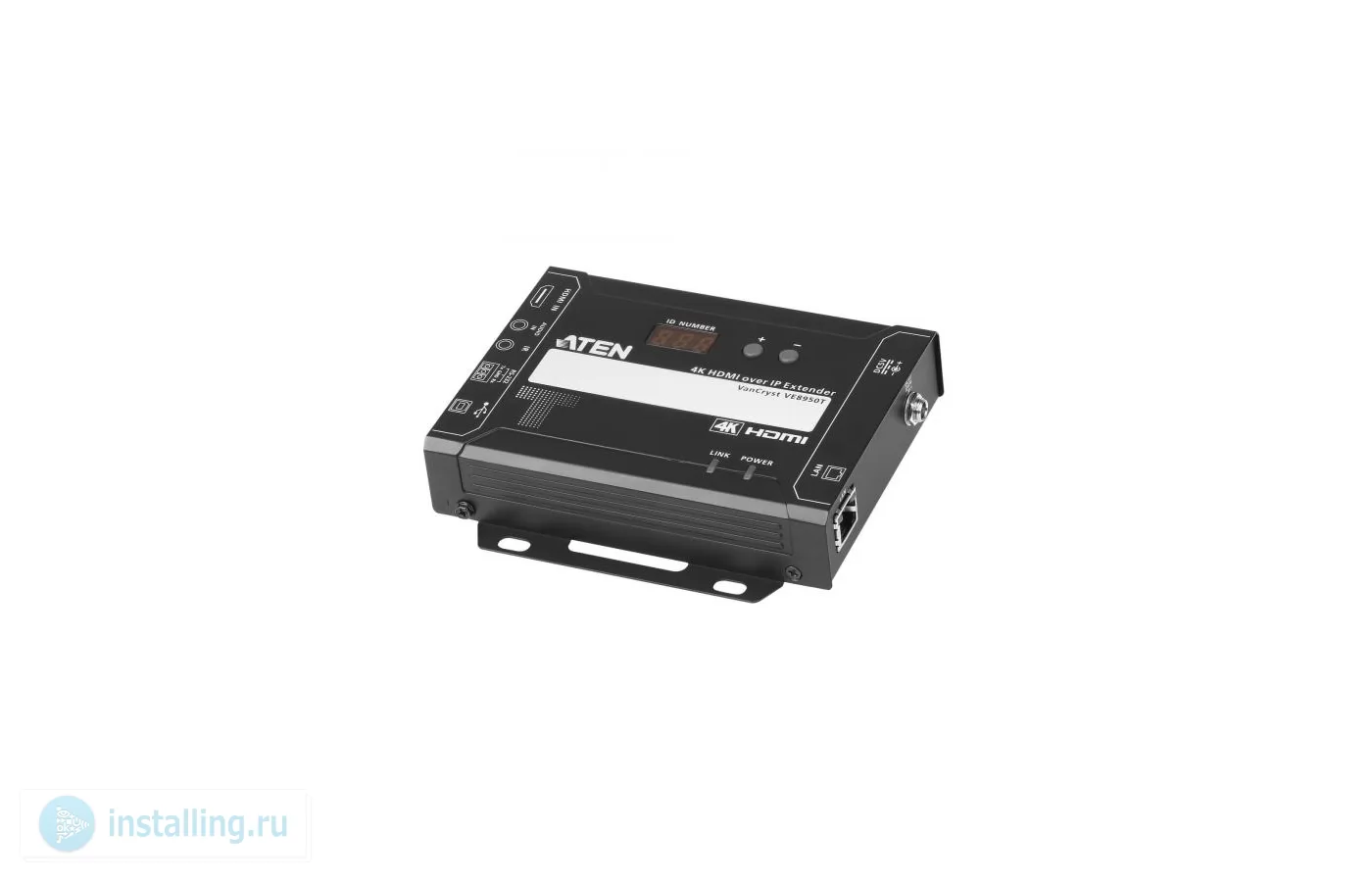

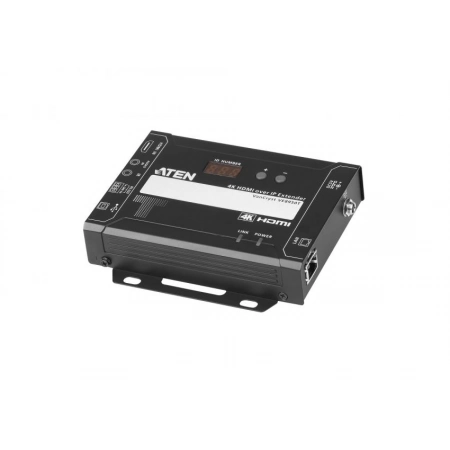

Удлинитель-приемник ATEN VE8952R-AT-G

VE8952R — Приемник (Receiver) HDMI видеосигнала. Устройство работает в паре с передатчиком VE8952T/VE8950T образуя в систему видеотрансляции по локальной сети Gigabit Ethernet (LAN L2) на базе протакола TCP/ IP. Благодаря применению сетевой технологии устройство позволяет принимать видеосигналы на больших расстояниях, с низкой задержкой и без потерь в визуализации, аудио и видеосигналы разрешения до 4K.

VE8952R поддерживает питание по технологии PoE (Power over Ethernet), позволяющей передавать удалённому устройству электрическую энергию вместе с данными через стандартную витую пару в сети Ethernet.

VE8952R является эффективным, экономичным и простым в использовании решением для систем отображения цифровой информации, обладает преимуществами при внедрении аудио и видеосистем с трансляцией по сети:

• Высокая масштабируемость и гибкость
• Отсутствие сложной настройки IP-соединений
• Не требуется дополнительных серверных компьютеров или программного обеспечения
• Возможность подключения устройства без коммутатора в цепь при трансляции единого контента

К одному передатчику VE8952T может подключаться один или группа приемников видеоизображения VE8952R получая сигнал от источника. Система построеная на основе VE8952T VE8952R полностью соответствует сегодняшним требованиям к широкоформатной, мульти-дисплейной передаче сигнала разрешения до 4K, предоставляя пользователю простоту в настройке и управлении. Данное решение подходит для широкого спектра применений, таких как выставки, аэропорты, университетские городки, торговые и конференц-центры.


Особенности


Облегченное сжатие данных со сверхнизкой задержкой

• Обеспечивает высокое качество изображения без потерь в визуализации с разрешением до 4K при 30 Гц 4:4:4
• Поддержка технологии сжатия видео без потерь от компании ATEN, обеспечивающей потрясающее качество изображения
• Поддержка функции EDID Expert™, которая выбирает оптимальные настройки EDID для плавного переключения и использования наилучшего разрешения на разных экранах
• Предлагает пользователям на выбор различные уровни сжатия видео в зависимости от практического применения, такие как: Smooth, Balance и High Quality

Поддержка функции Power over Ethernet

• Размещение VE8952 в любом месте без необходимости в дополнительных кабелях питания и розетках

Безграничная масштабируемость и гибкость

• Подключение в любой точке локальной сети аудио/видео-соединения, начиная с простой схемы “точка-точка” до схемы “многоточка-многоточка”
• Обладает многофункциональностью, выступая в различных применениях в роли удлинителя, разветвителя, матричного коммутатора, совместно с возможностью построения видеостен
• Возможность смешивания и совместного сочетания новейших 4K-дисплеев. Встроенный скейлер (масштабатор) автоматически регулирует пропорции входящего видеосигнала в соответствии с максимальным разрешением подключенных устройств отображения*

Совместная работа с системой управления ATEN

• Интегрированное решение - совместимость с системой управления ATEN (ATEN Control System), позволяющая пользователям напрямую управлять устройствами VE8900/VE8950/VE8952 через интерфейс командной строки по Telnet, протокол RS-232 или мобильное приложение Mobile Control App
• Управление, не требующее усилий – в одно нажатие можно эффективно управлять интерфейсом VE Manager, телевизором, проектором, проигрывателем-источником и сопутствующим оборудованием с помощью сенсорной панели и клавиатуры

Непринужденное управление расписанием

• Предлагает пользователям удобную функцию управления расписанием, чтобы заранее спланировать расписание отображения
• Предоставляет ясные и интуитивно понятные возможности управления расписанием, чтобы помочь пользователям управлять всеми календарными событиями со степенью детализации, позволяющей установку времени событий с минутными интервалами
• Интегрирует все устройства VE89, путем группирования отдельных приемников или видеостен, для организации профиля
• Возможность организации нескольких профилей для воспроизведения в любом порядке в течение выбранного периода времени

Отсутствие сложной настройки IP-соединений

• Простая настройка не требующая обширного опыта в области ИТ или дополнительного обучения
• Возможность переключения между входными источниками сигнала без каких-либо усилий с помощью кнопок на верхней панели

Возможность подключения в цепь позволяет расширяться с минимальными затратами*

• Возможность подсоединения нескольких дисплеев через один порт цепочной, чтобы использовать каждый порт сетевого коммутатора с максимально экономично
• Легкость расширения – простота в кабельном и системном развертывании, без применения громоздких сетевых коммутаторов и с меньшим количеством кабелей
• Идеально подходит для крупномасштабных развертываний, охватывающих сотни метров, таких как гостиничные объекты, аэропорты, университетские городки, транспортные станции, торговые и выставочные центры

*Примечание:

1. В зависимости от вашей сетевой архитектуры мы рекомендуем подключать в цепь до 30 устройств.
2. VE8952 не поддерживает функцию PoE в архитектуре шлейфового (гирляндного) соединения.

Поддержка построения видеостен

• Поддерживает cоздание видеостен с размерами до 8 x 8 (64 дисплея)*
• Поддержка горизонтального или вертикального расположения дисплея (поворот на 90 ° и 270 °)
• Простое переключение между профилями макетов, предварительный просмотр и перетаскивание видеоисточников с помощью интуитивно понятного веб-интерфейса

*Зависит от архитектуры вашей сети. Для получения более подробной информации, пожалуйста, свяжитесь с представителями компании ATEN.

Поддержка встраивания/извлечения звука

• Отдельный аудиосигнал может быть встроен в HDMI-поток

Управление по нескольким каналам

• Несколько способов управления – система может управляться по Ethernet-соединению или кнопками на верхней панели
• Поддержка USB-подключения – наличие порта USB 2.0 позволяет подключить такие устройства, как клавиатура, мышь, флэш-накопитель, принтер и другие периферийные USB-устройства
• Двунаправленный ИК-канал - ИК-передача за один раз обрабатывается в одну сторону
• Наличие канала RS-232 - двунаправленный последовательный порт RS-232 позволяет подключать периферийные устройства, такие как сенсорные экраны и сканеры штрих-кода

Комплектация


1x передатчик VE8952R
1x клеммный разъем RS-232
1x адаптер питания 5V
1x руководство пользователя


Схема
Спецификация

Видеовыход
Интерфейсы	1 x гнездо HDMI тип А (черного цвета)
Импеданс	100 Ώ
Макс. расстояние	3 м (2L-7D03H)
Видео
Макс. скорость передачи данных	Средняя: 150 ~ 500 Мбит/с
Соответствие	HDMI Совместимость с HDCP
Макс. разрешение/ Расстояние	до 4K при 100м (Cat 5e/6, в схеме соединения "точка-точка") *Поддержка 4K: 4096 x 2160 / 3840 x 2160 при 30Гц (4:4:4)
Аудио
Выход	1 x гнездо HDMI тип А (черного цвета) 1 x миниатюрное гнездо стерео (зеленого цвета)
Разъемы

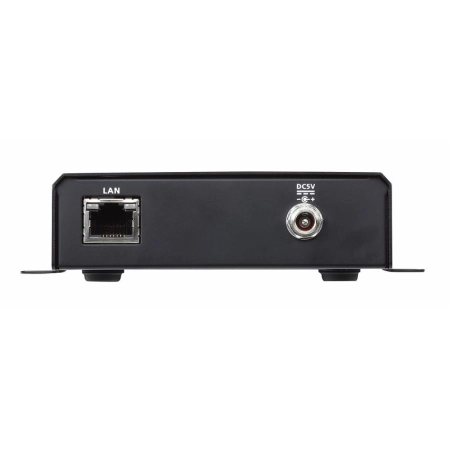

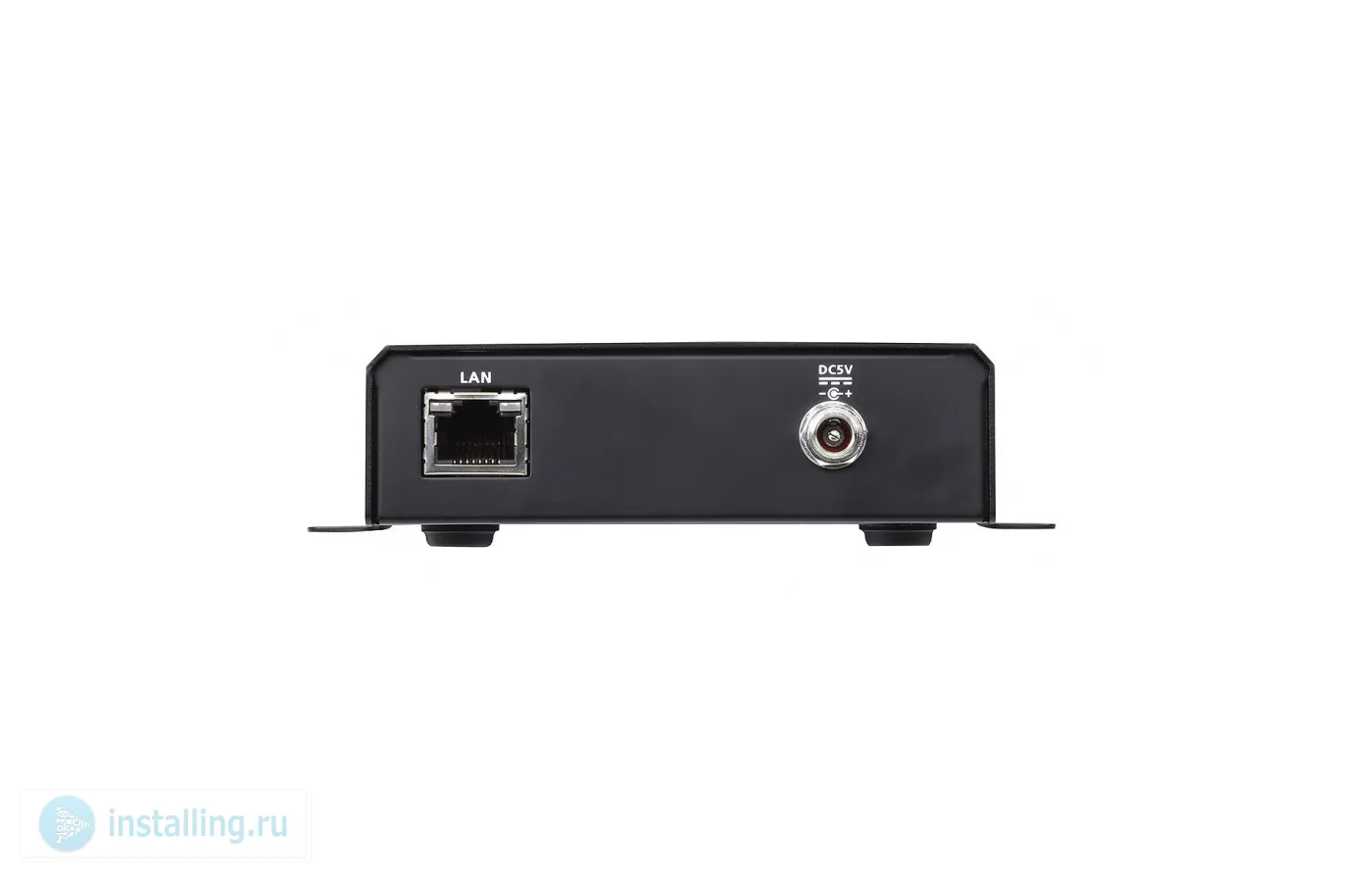

От устройства к устройству	2 x гнезда RJ-45
Питание	1 x разъем для подключения питания постоянного тока с фиксацией (черного цвета) или 1 x гнездо RJ-45 (Power Over Ethernet, POE)
Управление
ИК	1 x миниатюрное стерео гнездо (черного цвета)
RS-232	Разъем: 1 x 3-полюсная клеммная колодка Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, без контроля четности и потока
USB	2 x гнезда USB тип A (белого цвета)
Нажимные кнопки
Выбор идентификатора устройства	3 x кнопки
Энергопотребление	DC5V:5.22W:46BTU POE:6.52W:52BTU
Температура и влажность
Рабочая температура	0 - 40°C
Температура хранения	-20 - 60°C
Влажность	0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	0.68 kg ( 1.5 lb )
Размеры (Д х Ш х В) с кронштейнами	17.02 x 14.69 x 3.00 cm
Размеры (Д х Ш х В) без кронштейнов	16.60 x 12.49 x 2.90 cm
