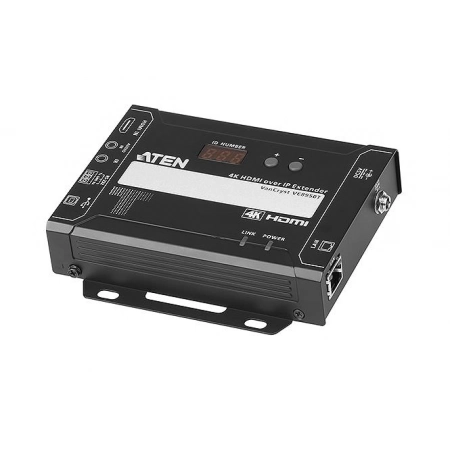

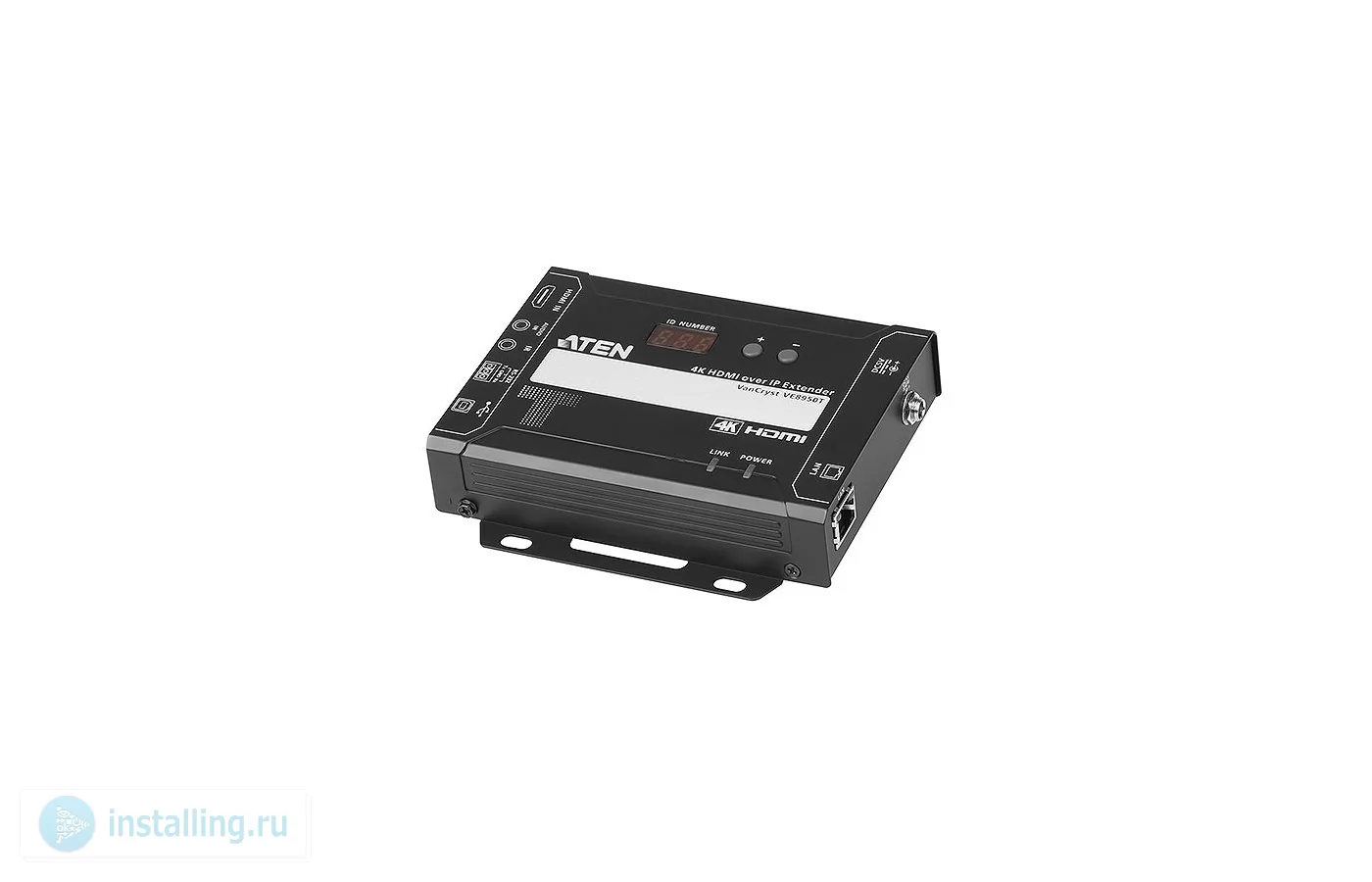

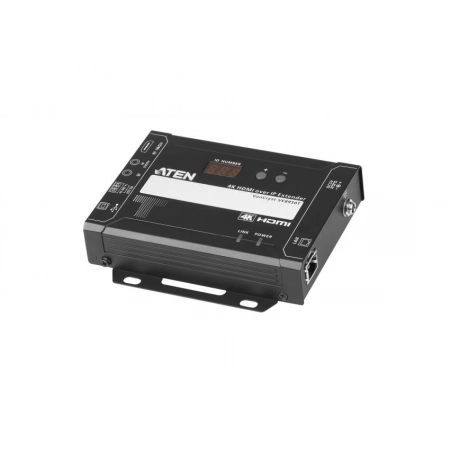

VE8952T — Передатчик (Transmitter) HDMI видеосигнала. Устройство работает в паре с преемником VE8952R/VE8950R образуя в систему видеотрансляции по локальной сети Gigabit Ethernet (LAN L2) на базе протакола TCP/ IP. Благодаря применению сетевой технологии устройство позволяет принимать видеосигналы на больших расстояниях, с низкой задержкой и без потерь в визуализации, аудио и видеосигналы разрешения до 4K.
VE8952T поддерживает питание по технологии PoE (Power over Ethernet), позволяющей передавать удалённому устройству электрическую энергию вместе с данными через стандартную витую пару в сети Ethernet.
Пара устройств VE8952T и VE8952R является эффективным, экономичным и простым в использовании решением для систем отображения цифровой информации, обладает преимуществами при внедрении аудио и видеосистем с трансляцией по сети:
Высокая масштабируемость и гибкость
Отсутствие сложной настройки IP-соединений
Не требуется дополнительных серверных компьютеров или программного обеспечения
Возможность подключения устройства без коммутатора в цепь при трансляции единого контента
К одному передатчику VE8952T может подключаться один или группа приемников видеоизображения VE8952R получая сигнал от источника. Система построеная на основе VE8952T и VE8952R полностью соответствует сегодняшним требованиям к широкоформатной, мульти-дисплейной передаче сигнала разрешения до 4K, предоставляя пользователю простоту в настройке и управлении. Данное решение подходит для широкого спектра применений, таких как выставки, аэропорты, университетские городки, торговые и конференц-центры.
Особенности
Облегченное сжатие данных со сверхнизкой задержкой
Обеспечивает высокое качество изображения без потерь в визуализации с разрешением до 4K при 30 Гц 4:4:4
Поддержка технологии сжатия видео без потерь от компании ATEN, обеспечивающей потрясающее качество изображения
Поддержка функции EDID Expert™, которая выбирает оптимальные настройки EDID для плавного переключения и использования наилучшего разрешения на разных экранах
Предлагает пользователям на выбор различные уровни сжатия видео в зависимости от практического применения, такие как: Smooth, Balance и High Quality
Поддержка функции Power over Ethernet
Размещение VE8952 в любом месте без необходимости в дополнительных кабелях питания и розетках
Безграничная масштабируемость и гибкость
Подключение в любой точке локальной сети аудио/видео-соединения, начиная с простой схемы “точка-точка” до схемы “многоточка-многоточка”
Обладает многофункциональностью, выступая в различных применениях в роли удлинителя, разветвителя, матричного коммутатора, совместно с возможностью построения видеостен
Возможность смешивания и совместного сочетания новейших 4K-дисплеев. Встроенный скейлер (масштабатор) автоматически регулирует пропорции входящего видеосигнала в соответствии с максимальным разрешением подключенных устройств отображения*
Совместная работа с системой управления ATEN
Интегрированное решение - совместимость с системой управления ATEN (ATEN Control System), позволяющая пользователям напрямую управлять устройствами VE8900/VE8950/VE8952 через интерфейс командной строки по Telnet, протокол RS-232 или мобильное приложение Mobile Control App
Управление, не требующее усилий – в одно нажатие можно эффективно управлять интерфейсом VE Manager, телевизором, проектором, проигрывателем-источником и сопутствующим оборудованием с помощью сенсорной панели и клавиатуры
Непринужденное управление расписанием
Предлагает пользователям удобную функцию управления расписанием, чтобы заранее спланировать расписание отображения
Предоставляет ясные и интуитивно понятные возможности управления расписанием, чтобы помочь пользователям управлять всеми календарными событиями со степенью детализации, позволяющей установку времени событий с минутными интервалами
Интегрирует все устройства VE89, путем группирования отдельных приемников или видеостен, для организации профиля
Возможность организации нескольких профилей для воспроизведения в любом порядке в течение выбранного периода времени
Отсутствие сложной настройки IP-соединений
Простая настройка не требующая обширного опыта в области ИТ или дополнительного обучения
Возможность переключения между входными источниками сигнала без каких-либо усилий с помощью кнопок на верхней панели
Возможность подключения в цепь позволяет расширяться с минимальными затратами*
Возможность подсоединения нескольких дисплеев через один порт цепочной, чтобы использовать каждый порт сетевого коммутатора с максимально экономично
Легкость расширения – простота в кабельном и системном развертывании, без применения громоздких сетевых коммутаторов и с меньшим количеством кабелей
Идеально подходит для крупномасштабных развертываний, охватывающих сотни метров, таких как гостиничные объекты, аэропорты, университетские городки, транспортные станции, торговые и выставочные центры
*Примечание:
В зависимости от вашей сетевой архитектуры мы рекомендуем подключать в цепь до 30 устройств.
VE8952 не поддерживает функцию PoE в архитектуре шлейфового (гирляндного) соединения.
Поддержка построения видеостен
Поддерживает cоздание видеостен с размерами до 8 x 8 (64 дисплея)*
Поддержка горизонтального или вертикального расположения дисплея (поворот на 90 ° и 270 °)
Простое переключение между профилями макетов, предварительный просмотр и перетаскивание видеоисточников с помощью интуитивно понятного веб-интерфейса
*Зависит от архитектуры вашей сети. Для получения более подробной информации, пожалуйста, свяжитесь с представителями компании ATEN.
Поддержка встраивания/извлечения звука
Отдельный аудиосигнал может быть встроен в HDMI-поток
Управление по нескольким каналам
Несколько способов управления – система может управляться по Ethernet-соединению или кнопками на верхней панели
Поддержка USB-подключения – наличие порта USB 2.0 позволяет подключить такие устройства, как клавиатура, мышь, флэш-накопитель, принтер и другие периферийные USB-устройства
Двунаправленный ИК-канал - ИК-передача за один раз обрабатывается в одну сторону
Наличие канала RS-232 - двунаправленный последовательный порт RS-232 позволяет подключать периферийные устройства, такие как сенсорные экраны и сканеры штрих-кода
Комплектация
1x передатчик VE8952T 1x клеммный разъем RS-232 1x адаптер питания 5V 1x руководство пользователя
Схема
Спецификация
Видеовход
Интерфейсы

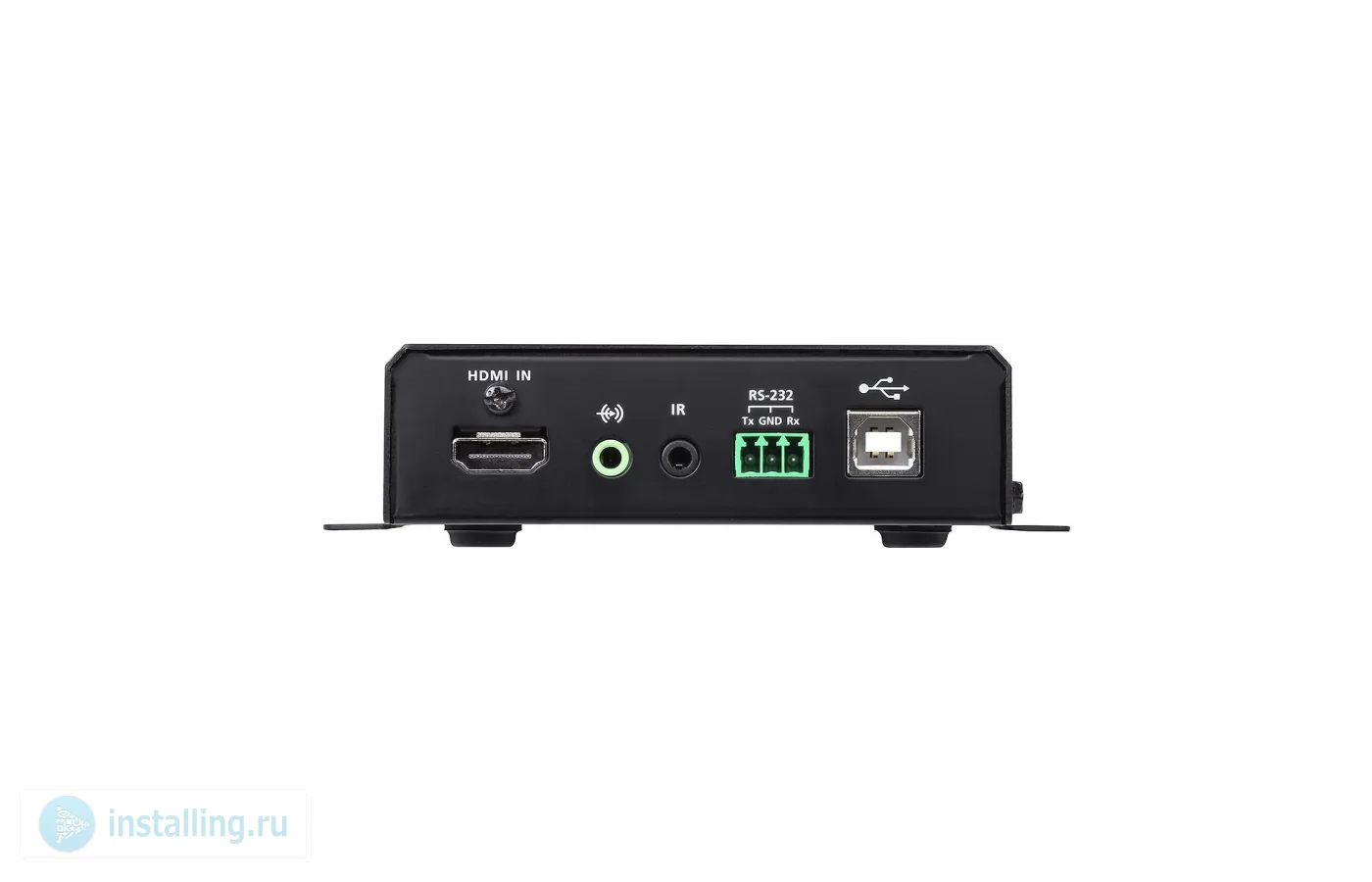

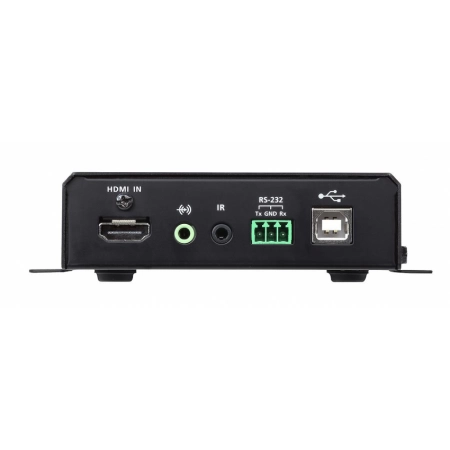

1 x гнездо HDMI тип А (черного цвета)
Импеданс
100 Ώ
Макс. расстояние
3 м (2L-7D03H)
Видео
Макс. скорость передачи данных
Средняя: 150 ~ 500 Мбит/с
Соответствие
HDMI (4K) Совместимость с HDCP
Макс. разрешение/ Расстояние
до 4K при 100м (Cat 5e/6, в схеме соединения "точка-точка")
*Поддержка 4K: 4096 x 2160 / 3840 x 2160 при 60Гц (4:2:0); 4096 x 2160 / 3840 x 2160 при 30Гц (4:4:4)
Аудио
Вход
1 x гнездо HDMI тип А (черного цвета) 1 x миниатюрное гнездо стерео (зеленого цвета)
Разъемы
От устройства к устройству

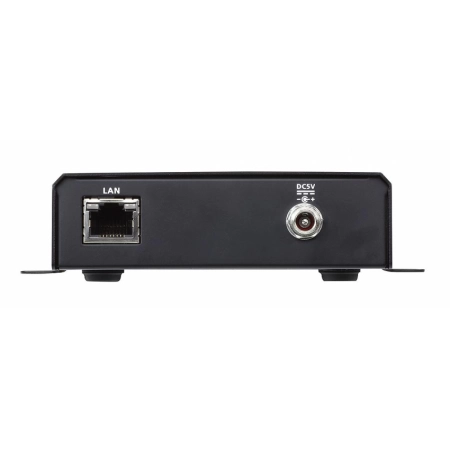

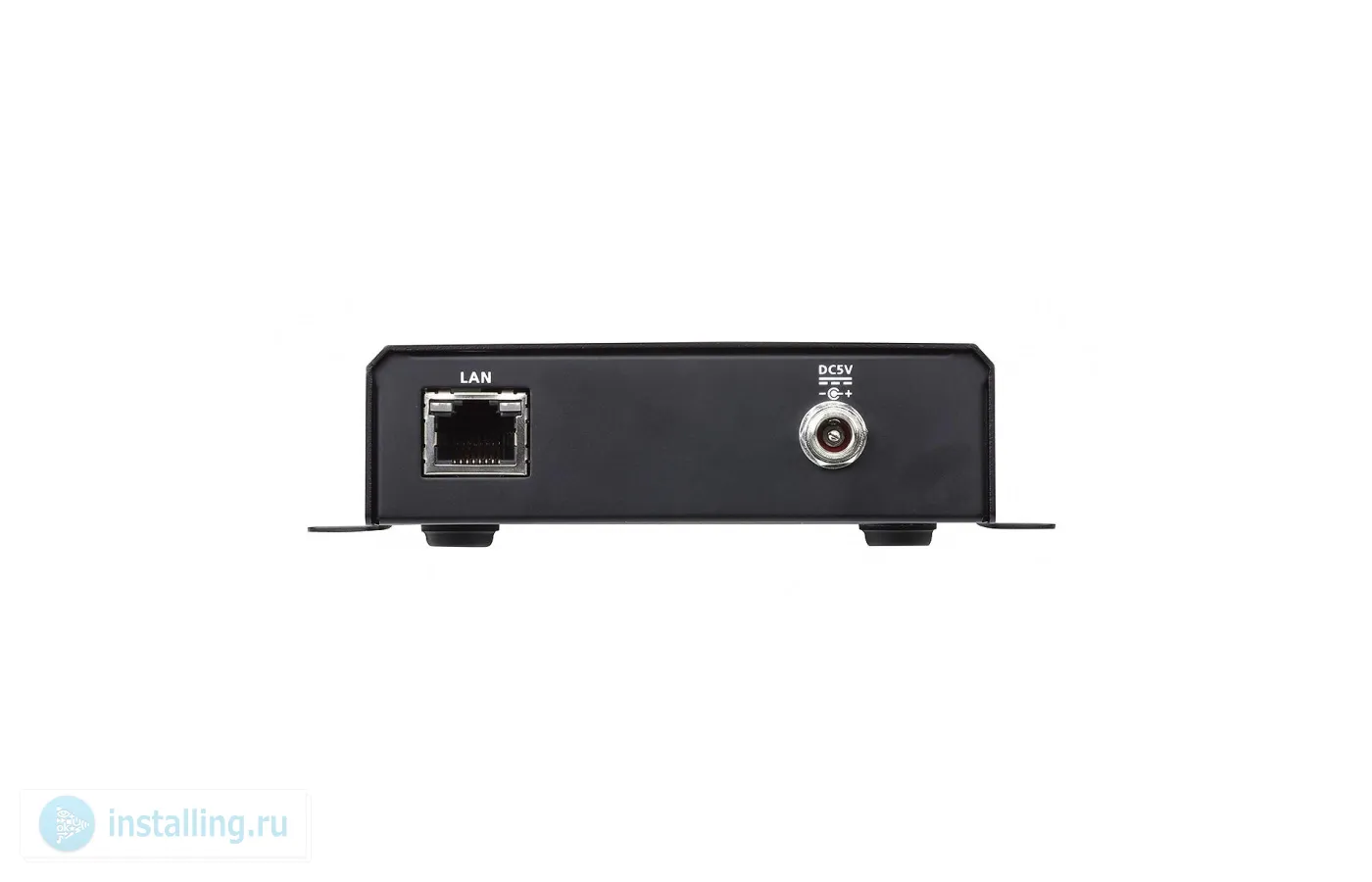

1 x гнездо RJ-45
Питание
1 x разъем для подключения питания постоянного тока с фиксацией (черного цвета) или 1 x гнездо RJ-45 (Power Over Ethernet, POE)
Управление
ИК
1 x миниатюрное стерео гнездо (черного цвета)
RS-232
Разъем: 1 x 3-полюсная клеммная колодка Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, без контроля четности и потока
