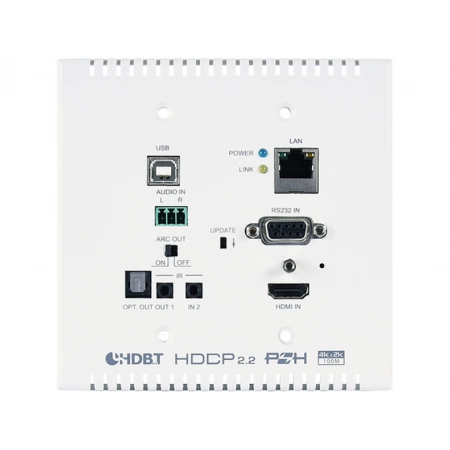

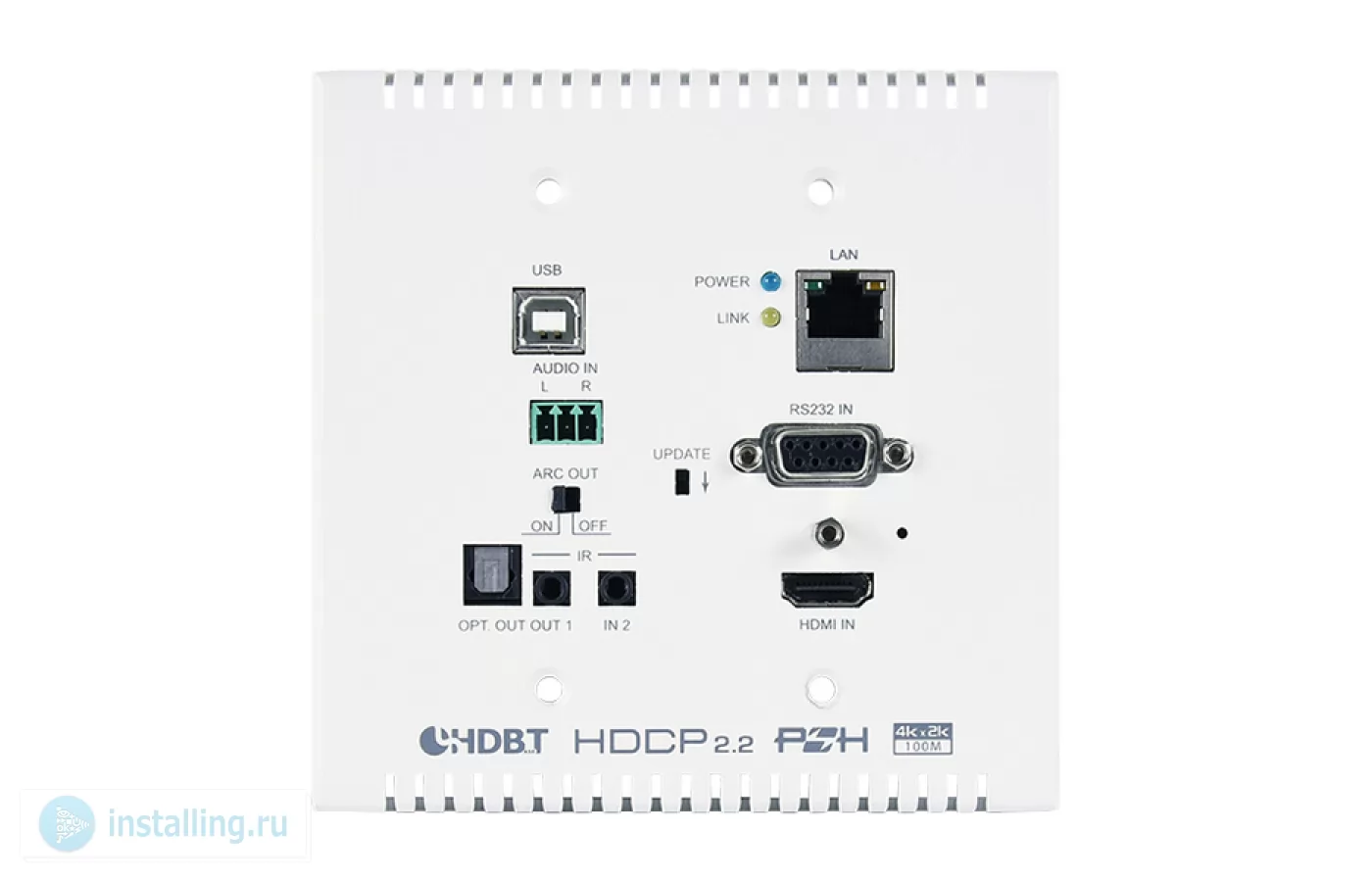

CH-2602TXWPUS – настенная панель-передатчик сигналов HDMI разрешением до 4K2K/60 (YUV 4:2:0), 3D с HDCP 2.2 и ARC. Передаются сигналы Ethernet (RJ45), двунаправленного ИК (2хmJack 3.5 мм) и RS-232 (D-sub-9), небалансного стерео (Phoenix), USB 2.0 (типа B) из витой пары HDBaseT. Длина линии передачи по витой паре категорий 6 и 7 – до 100 м. Технология HDBaseT 2.0, передача S/PDIF (Toslink) до 48 кГц. Поддерживает PoH (Power over HDBaseT) 48 В от совместимого приемника CH-2602RX. Размер 2-gang, исполнение для США.
Основные особенности- Соответствует спецификации HDBaseT 2.0, поддерживает передачу сигналов до 100 м по одному кабелю витой пары CAT6/7 и до 90 м по кабелю CAT5e
- Конвергенция HDBaseT 5Play™: HD-видео и аудио, 100BaseT Ethernet, 48 В PoH и сигналы управления (двунаправленный ИК/сквозная передача RS-232)
- Передатчик (PD) получает питание 48 В по HDBaseT (PoH) от приемника (PsE)
- Поддерживает сигналы HDMI разрешением до 4K/60 (YUV 4:2:0), 3D-видеоформаты и сигналы DVI 1.0
- Удовлетворяет требованиям HDCP 2.2
- Порт USB 2.0 (типа B) для передачи сигналов от ПК на порты приемного блока
- Сквозная передача HD-аудио: LPCM 2.0/5.1/7.1, Bitstream, HD Bitstream
- Аналоговый аудиовход и цифровой оптический выход для удлинения аудиосигналов, имеется поддержка ARC (Audio Return Channel, обратный аудиоканал)
- Оптический интерфейс TOSLINK поддерживает аудио до 48 кГц
- Скорость передачи данных по интерфейсу RS-232 в диапазоне 110–115200 бит/с
- Прибор выполнен в виде настенной панели двойного типоразмера (для США)
- Совместимый приемник: CH-2602RX
Сфера применения- Удлинение сигналов и управление в системах домашнего кинотеатра
Системы отображения в конференц-залах, шоурумах, образовательных учрежденияхТехнические характеристики- Входы 1 – HDMI, тип A (розетка)
- 1 – небалансное аудиостерео, клеммный блок
- 1 – ИК, разъем miniJack 3,5 мм (розетка)
- Выходы 1 – витая пара HDBaseT, разъем RJ45 (розетка)
- 1 – цифровое аудио S/PDIF, оптический интерфейс TOSLINK
- 1 – ИК, разъем miniJack 3,5 мм (розетка)
- Порты 1 – USB, тип B (розетка)
- 1 – Ethernet, разъем RJ45 (розетка)
- 1 – RS-232, разъем D-sub DE9 (розетка)
- Полоса пропускания 340 МГц
- Пропускная способность 10,2 Гбит/с
- Максимальное разрешение 4K/60 (4:2:0, 8 бит); WUXGA/60 (RB)
- Длина кабеля HDMI 10 м (1080p/60, 12 бит)
- 5 м (4K/60, 4:2:0, 8 бит)
- Удлинение по витой паре CAT5e: 100 м (1080p/60, 12 бит), 90 м (4K/60, 4:2:0, 8 бит)
- CAT6/7: 100 м (1080p/60, 12 бит; 4K/60, 4:2:0, 8 бит)
- Спецификации HDBaseT 2.0
- Спецификации HDCP до 2.2
- Спецификации USB 2.0
- Несущая частота ИК-сигналов 30-50 кГц (30-60 кГц в идеальных условиях)
- Пропускная способность RS-232 115200 бит/с
- Индикация питание, связь
- Материал корпуса металл
- Защита от электростатических разрядов ±12?кВ (воздушный разряд)
- ±8?кВ (контактный разряд)
- Диапазон рабочих температур 0… +40 °C
- Диапазон температур хранения -20… +60 °C
- Питание PoH от приемника
- Энергопотребление 16,72 Вт
- Типоразмер 2-gang для США
- Габаритные размеры (ШxГxВ) 125 x 41,8 x 127 мм
- Масса 0,26 кг
Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.
В комплекте- Прибор CH-2602TXWPUS — 1 шт.
- Кабель с ИК-излучателем — 1 шт.
- Клеммный блок 3-pin — 1 шт.
- Руководство пользователя
