Усилитель-распределитель Atlas IED TSD-DA13

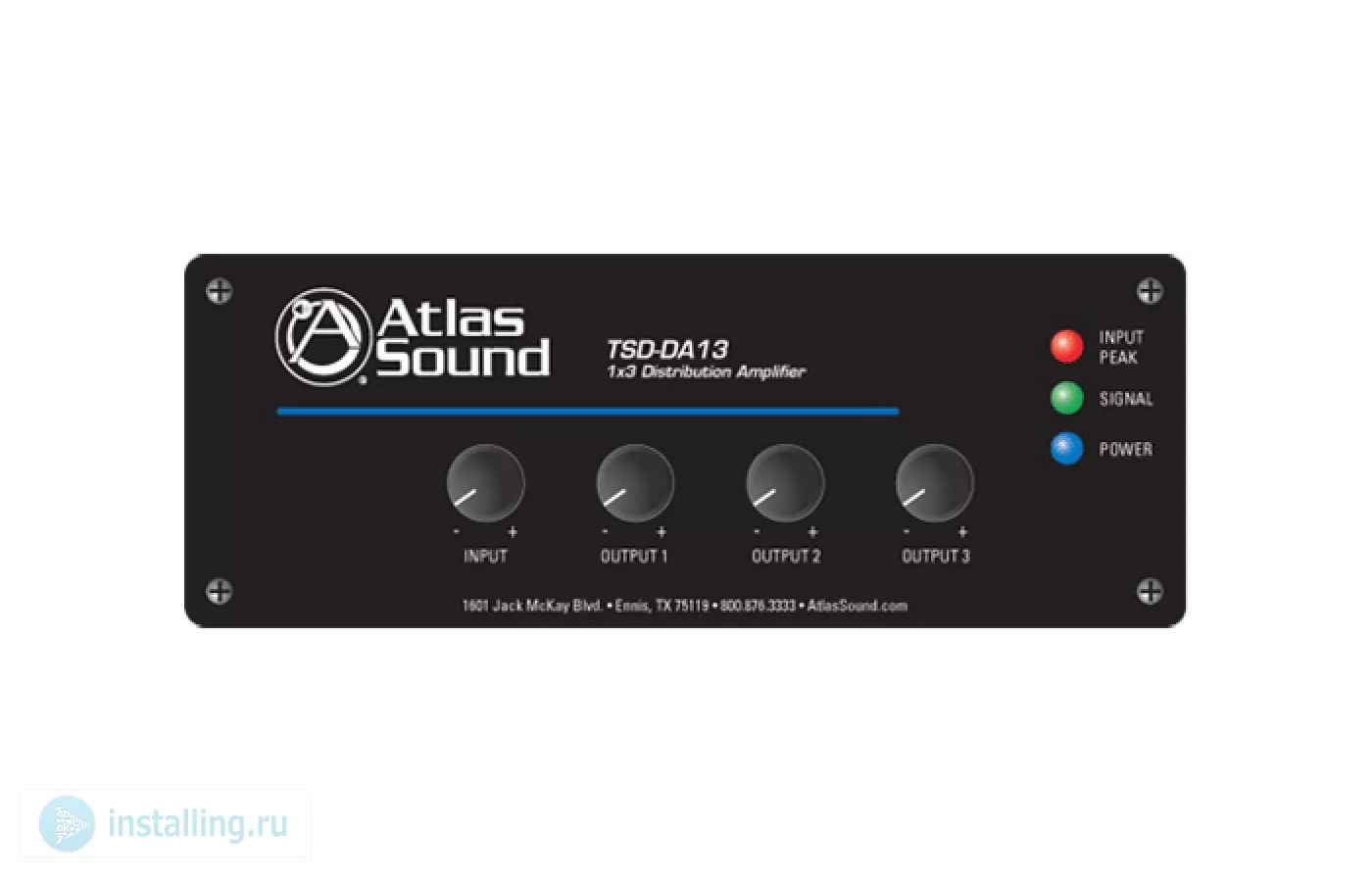

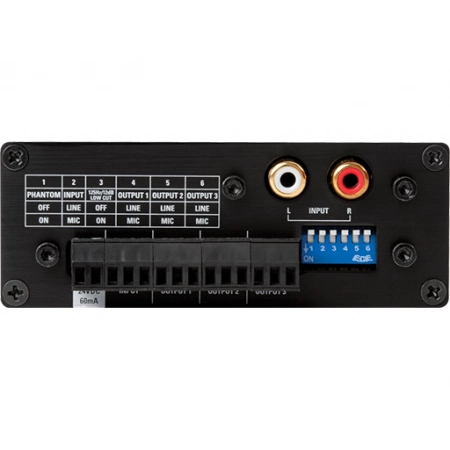

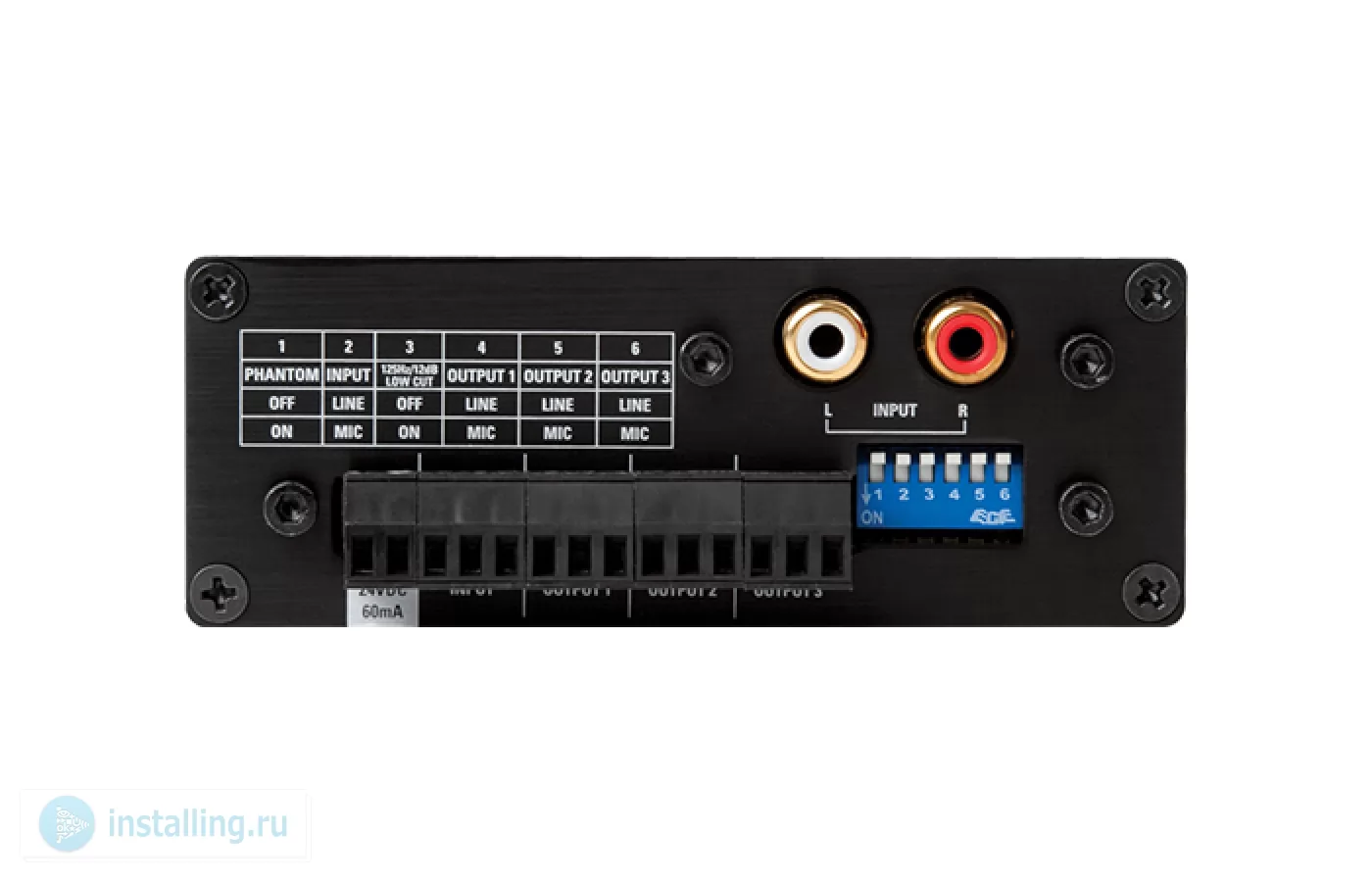

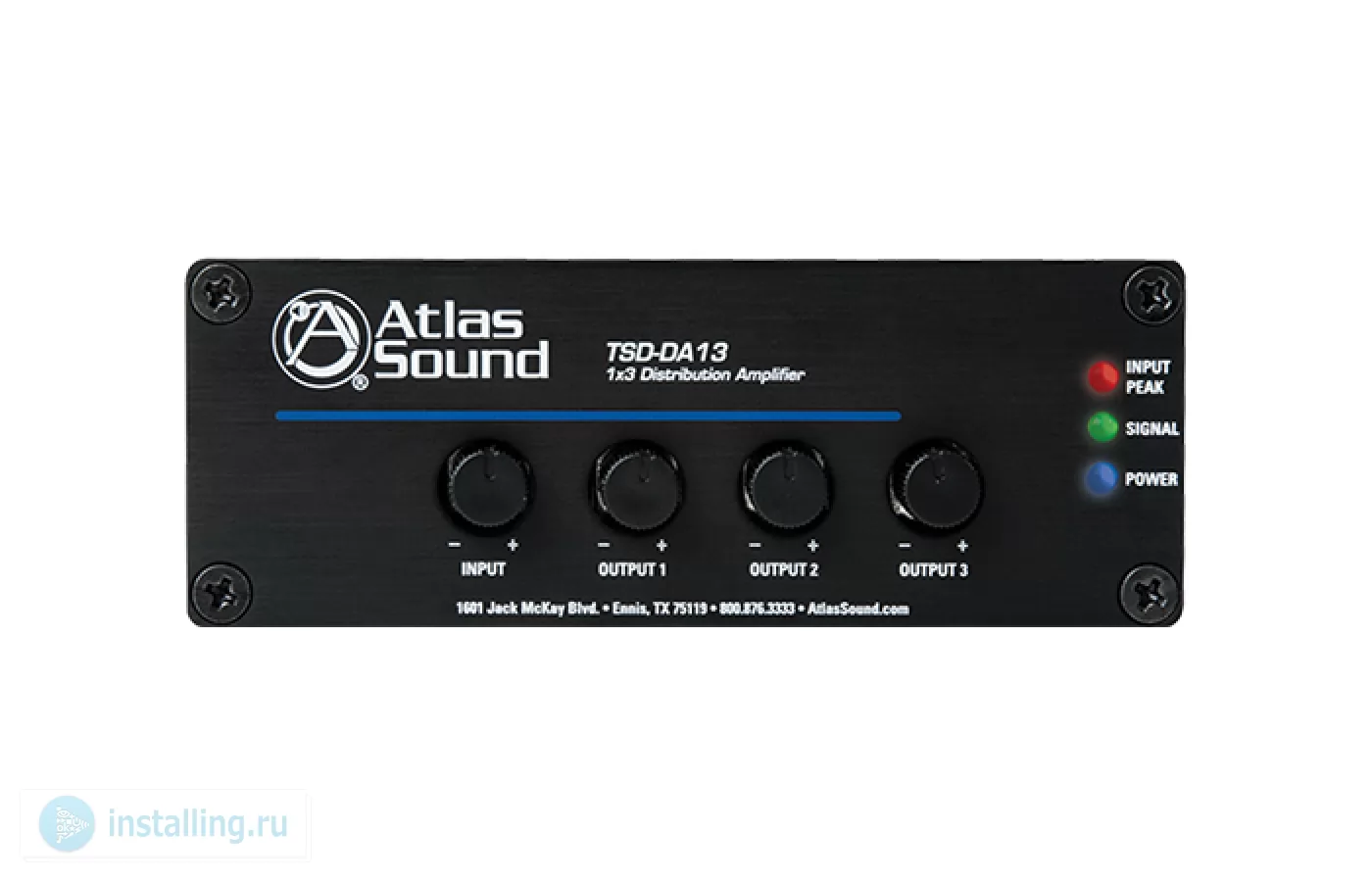

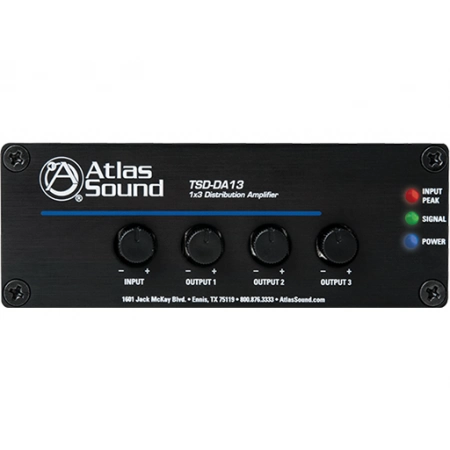

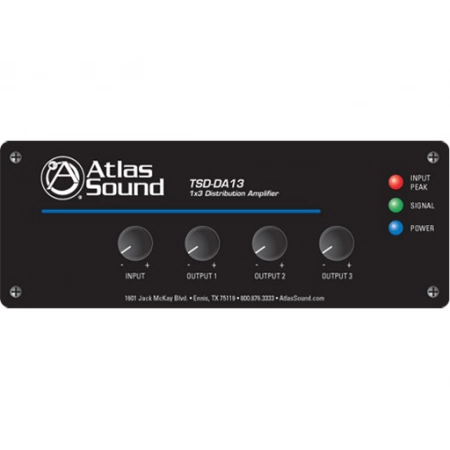

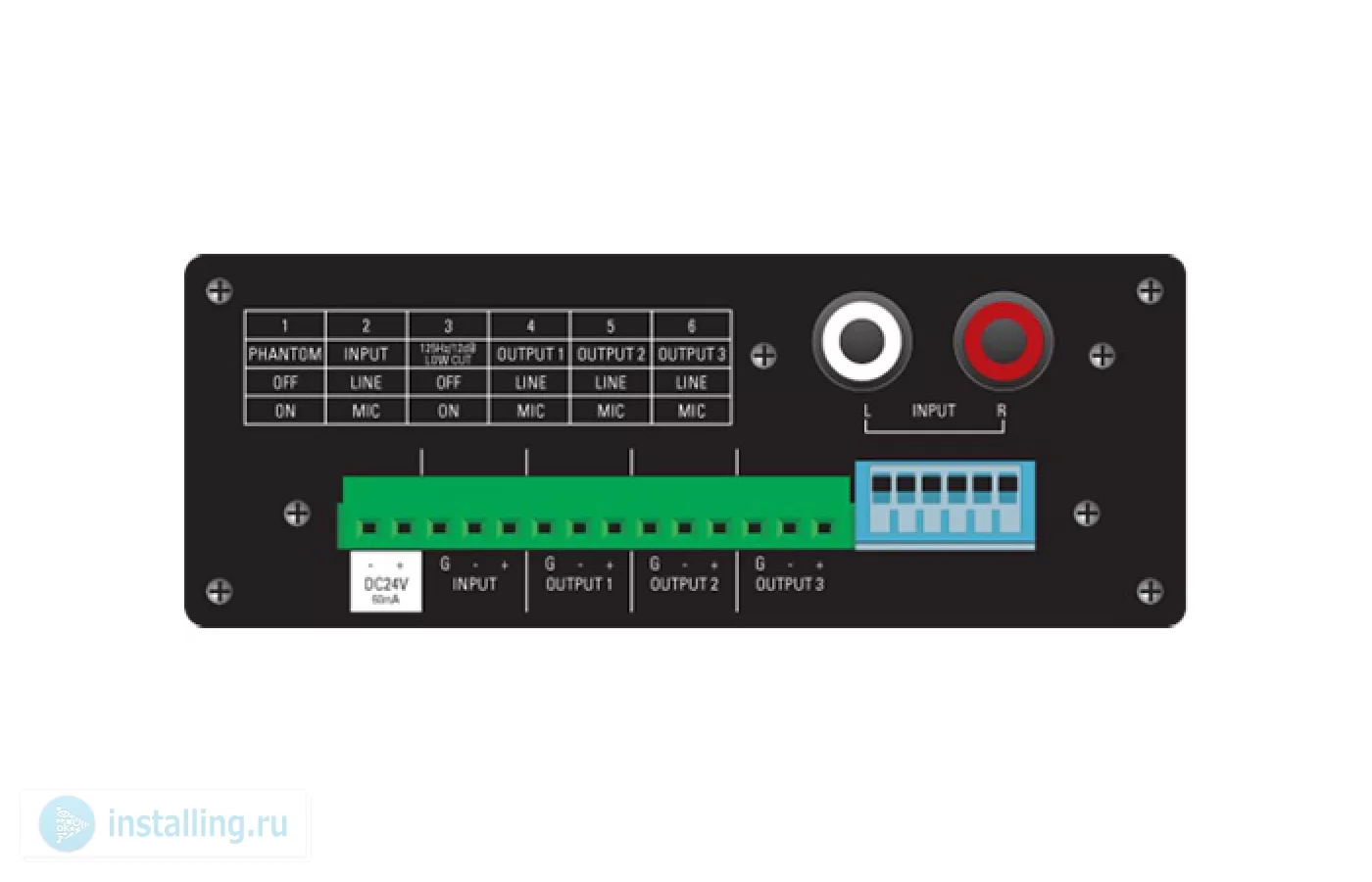

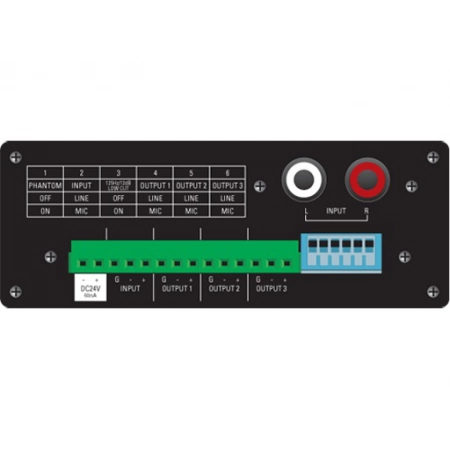

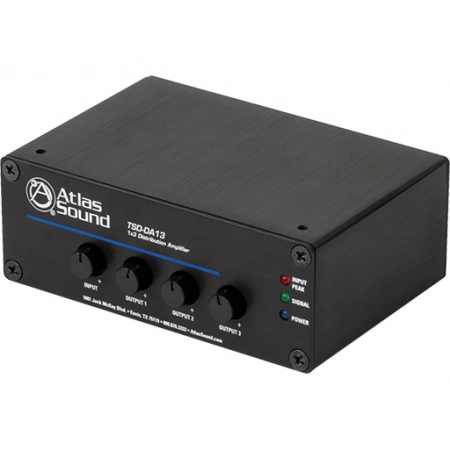

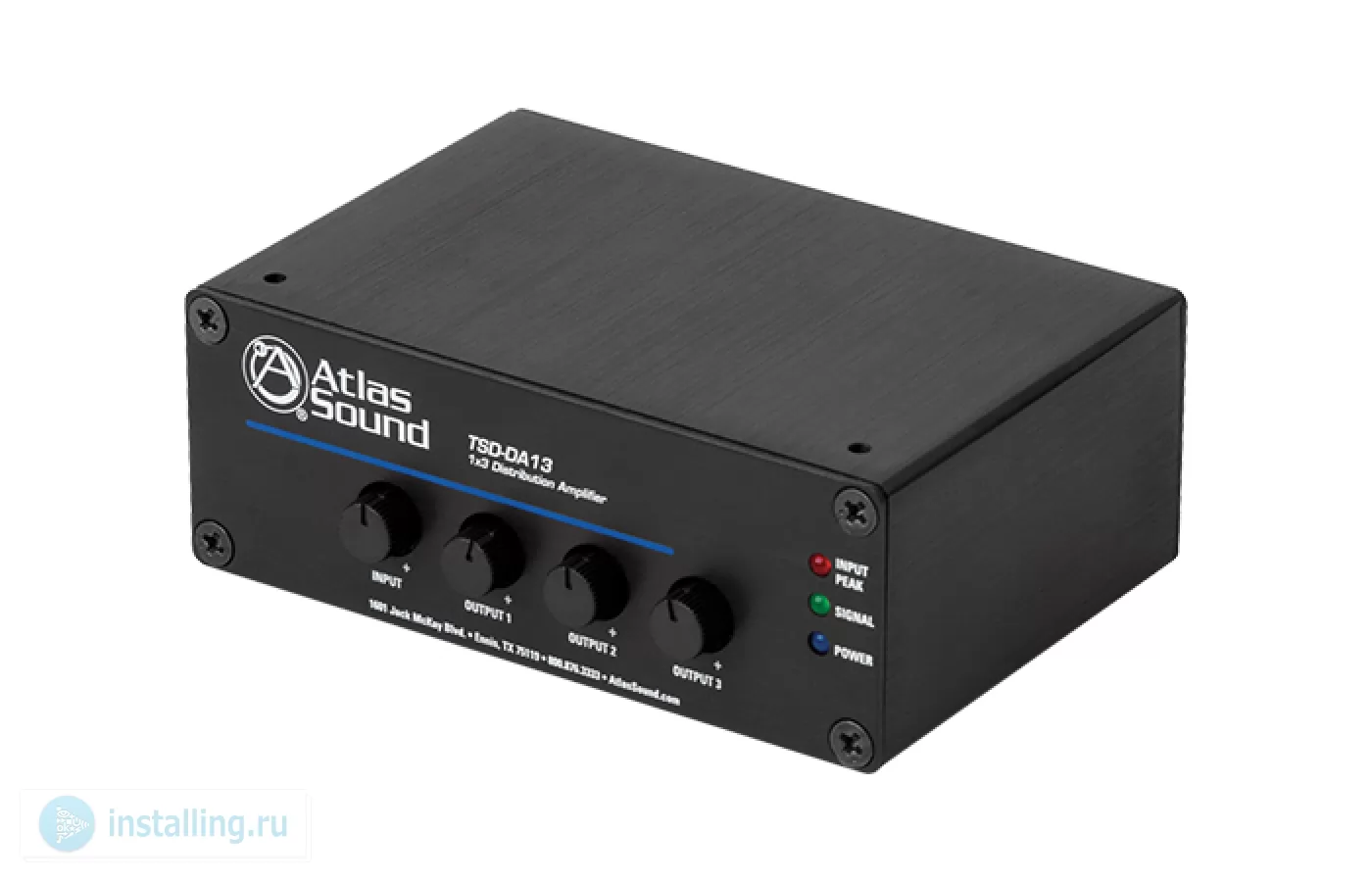

TSD-DA13 - усилитель-распределитель микрофонного/линейного сигнала, балансный и небалансный входы, 3 выхода на разъемы Phoenix, бестрансформаторное локальное управление выходными уровнями по напряжению, подключаемые на входах фантомное питание и заграждающий фильтр низких частот, выбор микрофонного или линейного уровня на входах и на выходах. На передней панели усилителя расположены светодиодные индикаторы питания, нормального и пикового входного уровня и 4 ручки регулировки входного и выходных уровней. Для предотвращения случайных или несанкционированных изменений ручки могут быть заменены на опционные защитные крышки после установки нужных уровней. Подключения входов и выходов осуществляются на задней панели посредством разъемов Phoenix. Имеется также небалансный стерео вход линейного уровня с разъемами RCA. Здесь же имеется переключатель (2 положения и 6 направлений), который для входа и трех выходов позволяет выбрать микрофонный или линейный уровни, а также на входе подключить или отключить фантомное питание микрофона и заграждающий фильтр низких частот. Питание предусилителя осуществляется от внешнего источника постоянного тока напряжением 24 В, подключаемого к разъему на задней стенке. Источник питания поставляется отдельно. Усилитель-распределитель TSD-DA13 относится к линейке приборов Atlas Sound TSD - "сберегающие время" (англ. time saving devices = TSD), в неё входят микшеры, усилители мощности, предусилители, усилители-распределители и другие управляющие приборы.

• Один балансный микрофонный/линейный вход с подключаемым фантомным питанием 24 В постоянного тока
• Микрофонный предусилитель с низким уровнем шума и большим, 50 дБ, усилением
• Стерео линейный вход на разъемах RCA
• Три изолированных балансных микрофонных/линейных выхода
• Заграждающий фильтр низких частот с ослаблением 12 дБ на октаву с частотой среза 125 Гц
• Светодиоды индикации питания, перегрузки по входу и нормального сигнала
• Выход с большим усилением для работы на длинные балансные линии
• Подключения входа/выходов посредством разъемов Phoenix
• Отдельные контакты заземления для всех входных и выходных кабелей
• Защитные крышки для всех регулировок на передней панели
• Соответствие стандартам Energy Star

• Входной импеданс 1,2 кОм при балансном и 600 Ом при небалансном подключении
• Фантомное питание 24 В постоянного тока, подключаемое при необходимости
• Частота среза заграждающего фильтра нижних частот 125 Гц
• Ослабление заграждающего фильтра нижних частот 12 дБ
• Выходной импеданс 300 Ом балансный, 150 Ом небалансный
• Частотная характеристика 20 Гц - 20 кГц (+/-1 дБ)
• Коэффициент нелинейных искажений 0, 06% на частоте 1 кГц
• Отношение сигнал/шум 90 дБ
• Ток, потребляемый от источника постоянного тока напряжением 24 В 60 мА
• Размеры корпуса (ВxШxГ) 38x102x64 мм
• Вес 0,165 кг
