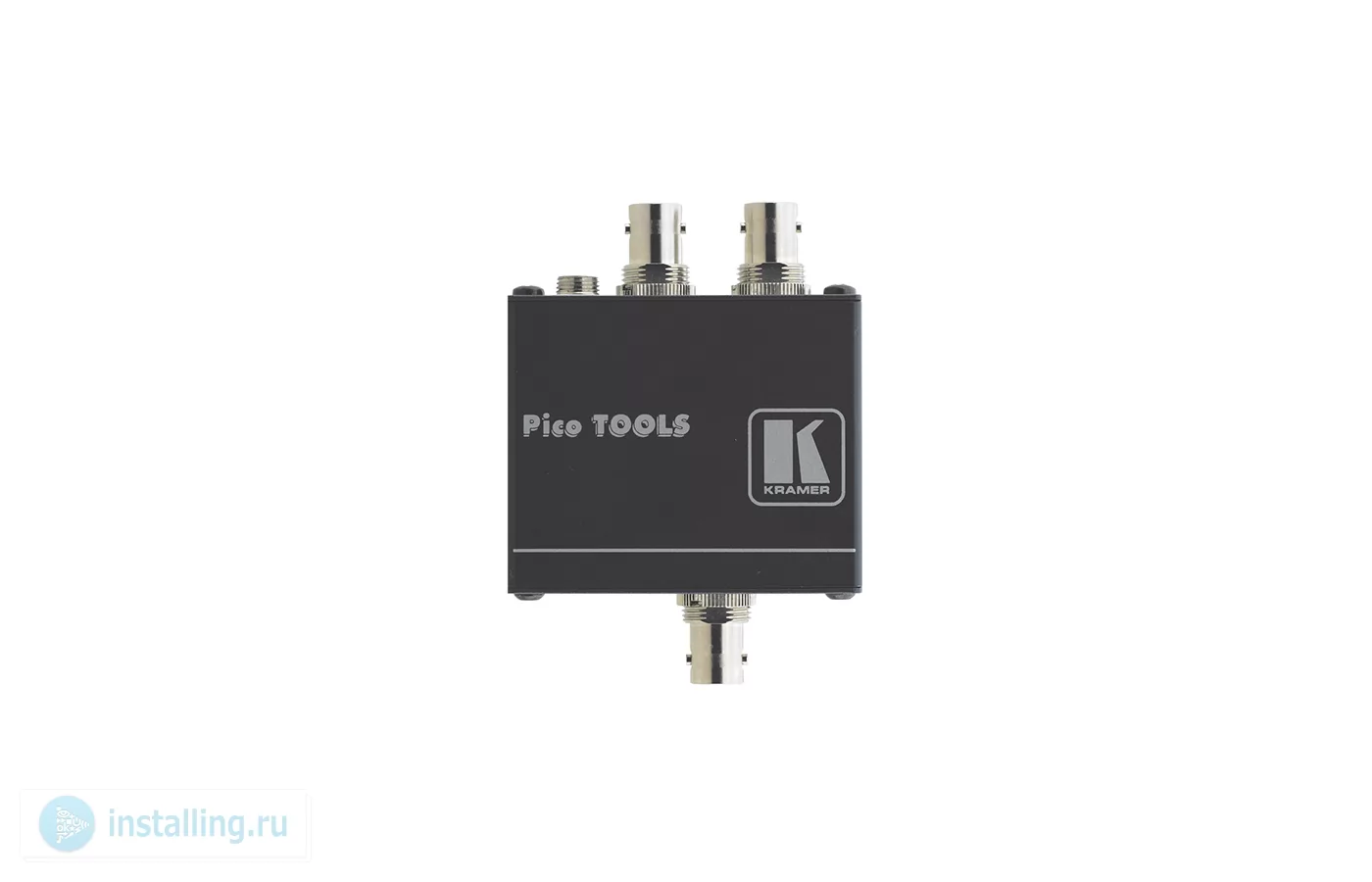

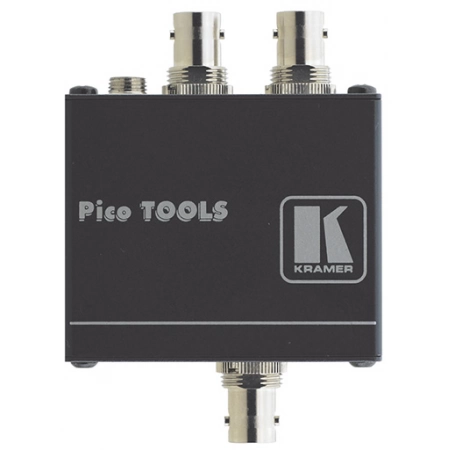

VM-2UX – компактный усилитель-распределитель 1:2 сигналов SD/HD/3G/6G/12G-SDI разрешением до 4К/60 (YUV 4:2:2) с эмбеддированным аудио. Устройство производит эквализацию входного сигнала с перетактированием. При использовании коаксиальных SDI-кабелей Kramer стандартное расстояние передачи составляет: 300 м для SD-сигнала; 200 м для HD-сигнала; 100 м для 3G и 6G HD-сигналов; 80 м для 12G 4K-сигналов.
Основные особенности- Надежное проводное соединение – коаксиальные кабели вещательного качества подключаются к разъемам BNC с фиксаторами, что исключает случайные отсоединения линии и гарантирует максимально быструю и качественную передачу несжатых SDI-сигналов в профессиональных распределенных системах
- Передача сигнала на большие расстояния без потери качества: эквализация входного сигнала и перетактирование выходного позволяют добиться передачи на сверхдлинные дистанции; с кабелями Kramer расстояние удлинения составляет до 300 м для сигналов SD; 200?м для HD (1,5?Гбит/с); 100?м для 3G и 6G HD-сигналов; 80?м для 12G 4K-сигналов*
- Автоматическая подстройка скорости потока от 270?Мбит/с до 12?Гбит/с
- Соответствует стандартам SMPTE 259M (SD-SDI), 292M (HD-SDI), 344M (ED-SDI), 424M (3G HD-SDI), ST-2081 (6G-SDI) и ST-2082 (12G-SDI)
- Разрешение видеосигнала – вплоть до 4K/60 (4:2:2) с глубиной цвета до 30 бит
- Прием и передача сигналов SDI, HD-SDI, 3G HD-SDI, 6G и 12G-SDI со стандартизированными вложенными аудиоканалами и дополнительными данными

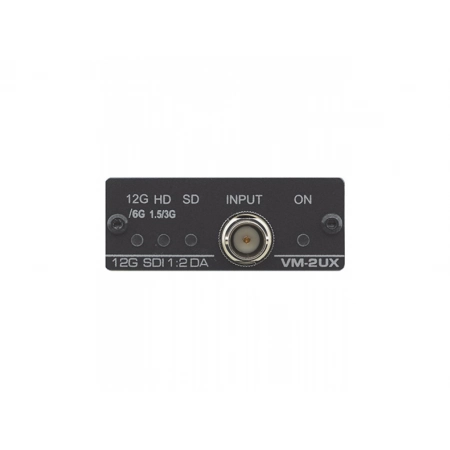

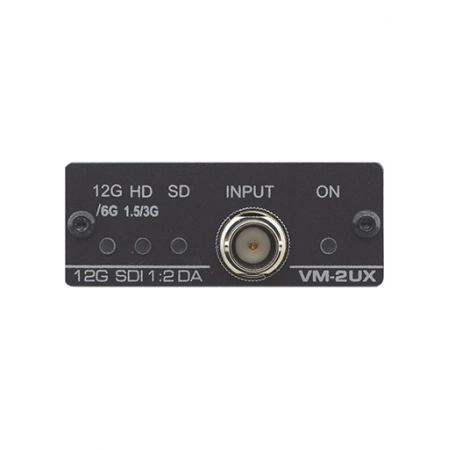

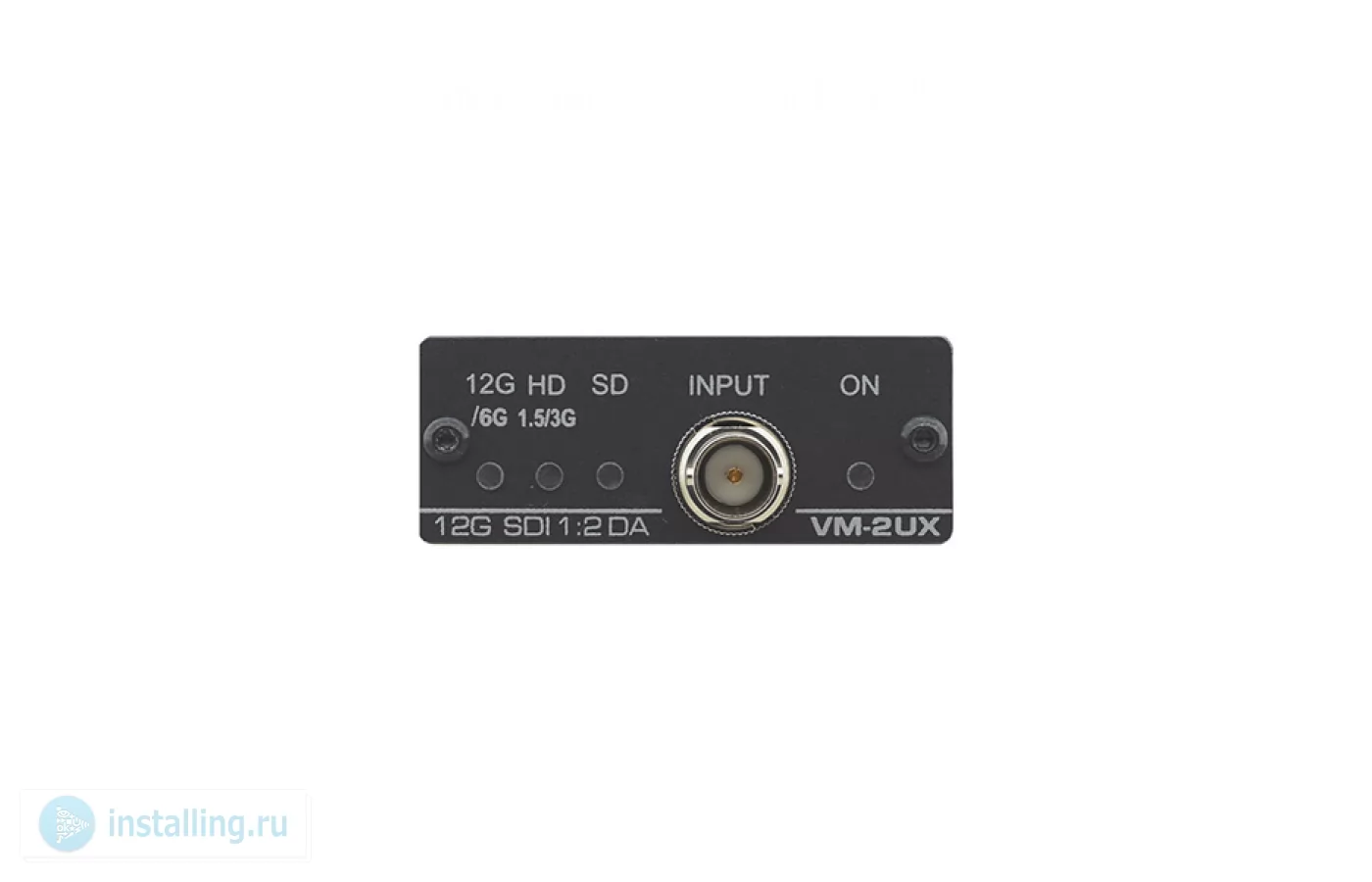

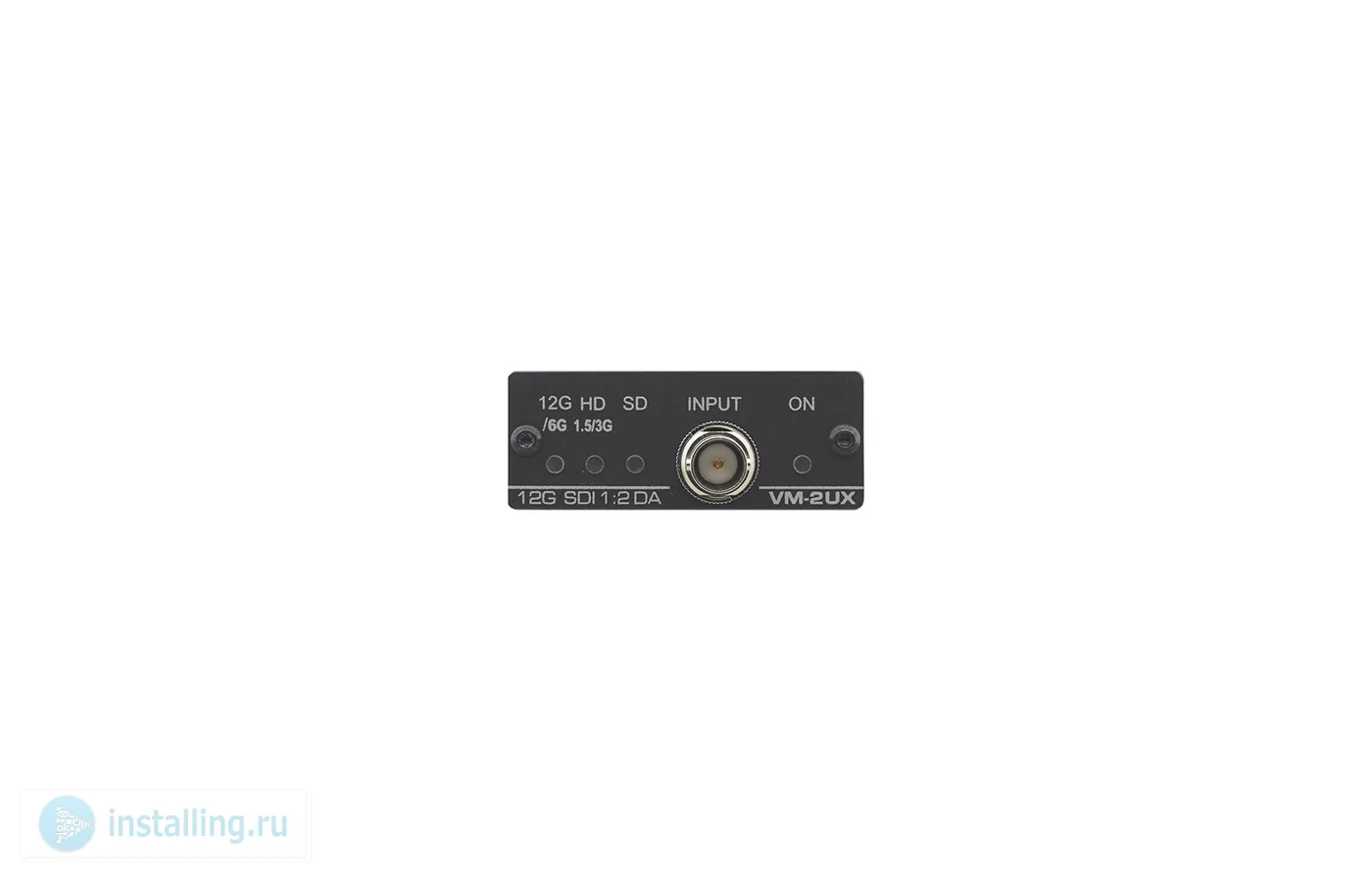

- Светодиодные индикаторы скорости потока входного, выходного сигналов и питания для удобной эксплуатации и быстрого устранения неполадок

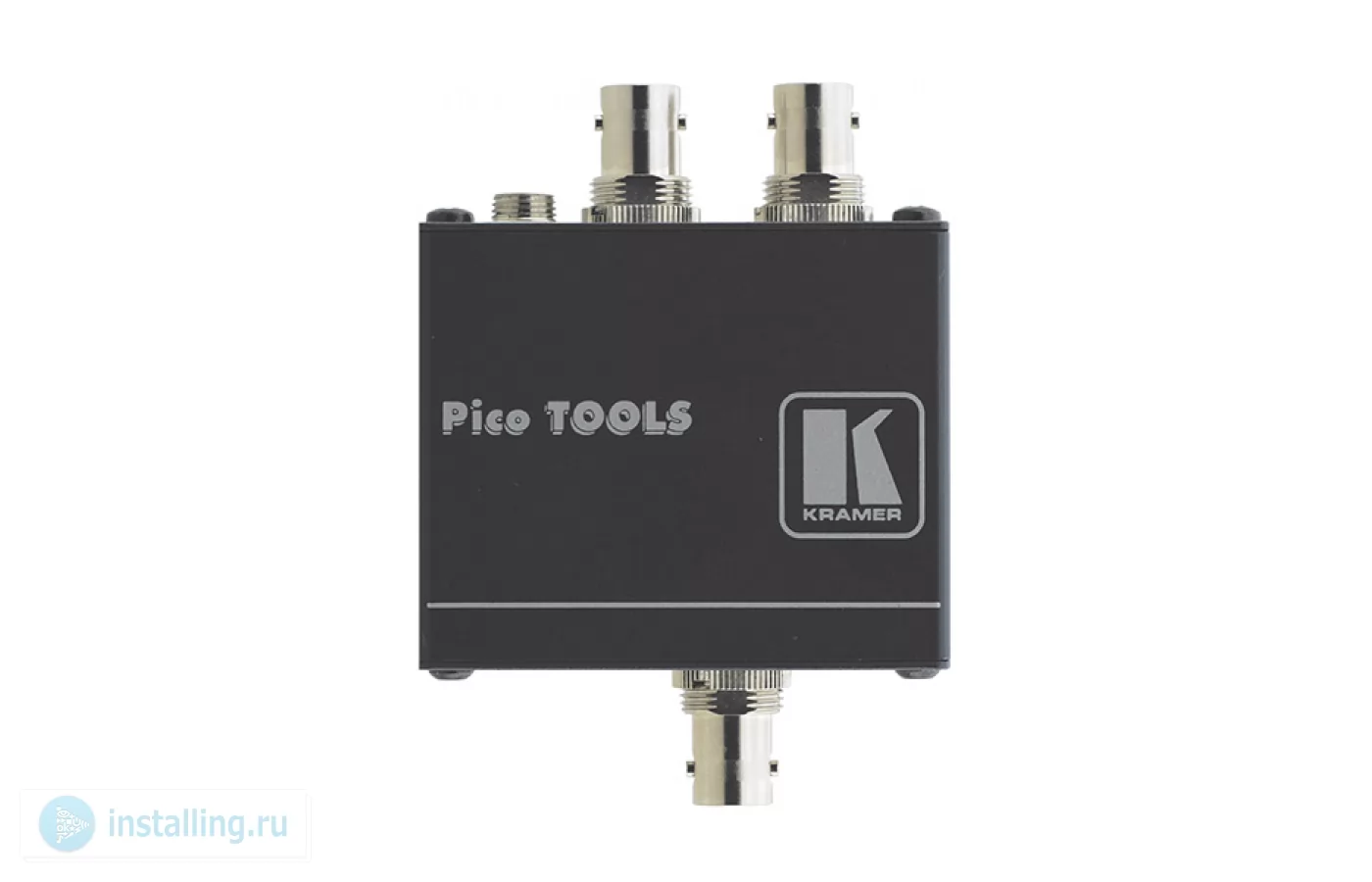

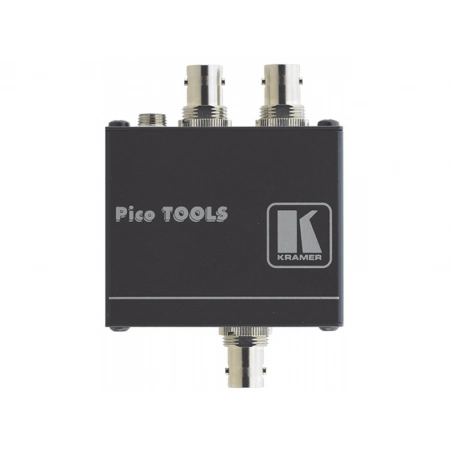

- Миниатюрный корпус PicoTOOLS™ без вентиляторов, подходящий для размещения в тесных пространствах; с опциональным адаптером RK-4PT четыре таких прибора монтируются бок о бок в 19? стойке (1U)
* – Примечание: расстояние передачи зависит от параметров сигнала и качества кабеля, при использовании кабелей сторонних производителей указанные максимальные значения могут снижаться.
Технические характеристики- Входы 1 – SD / HD / ED / 3G / 6G / 12G-SDI, 75 Ом, разъем BNC (розетка)

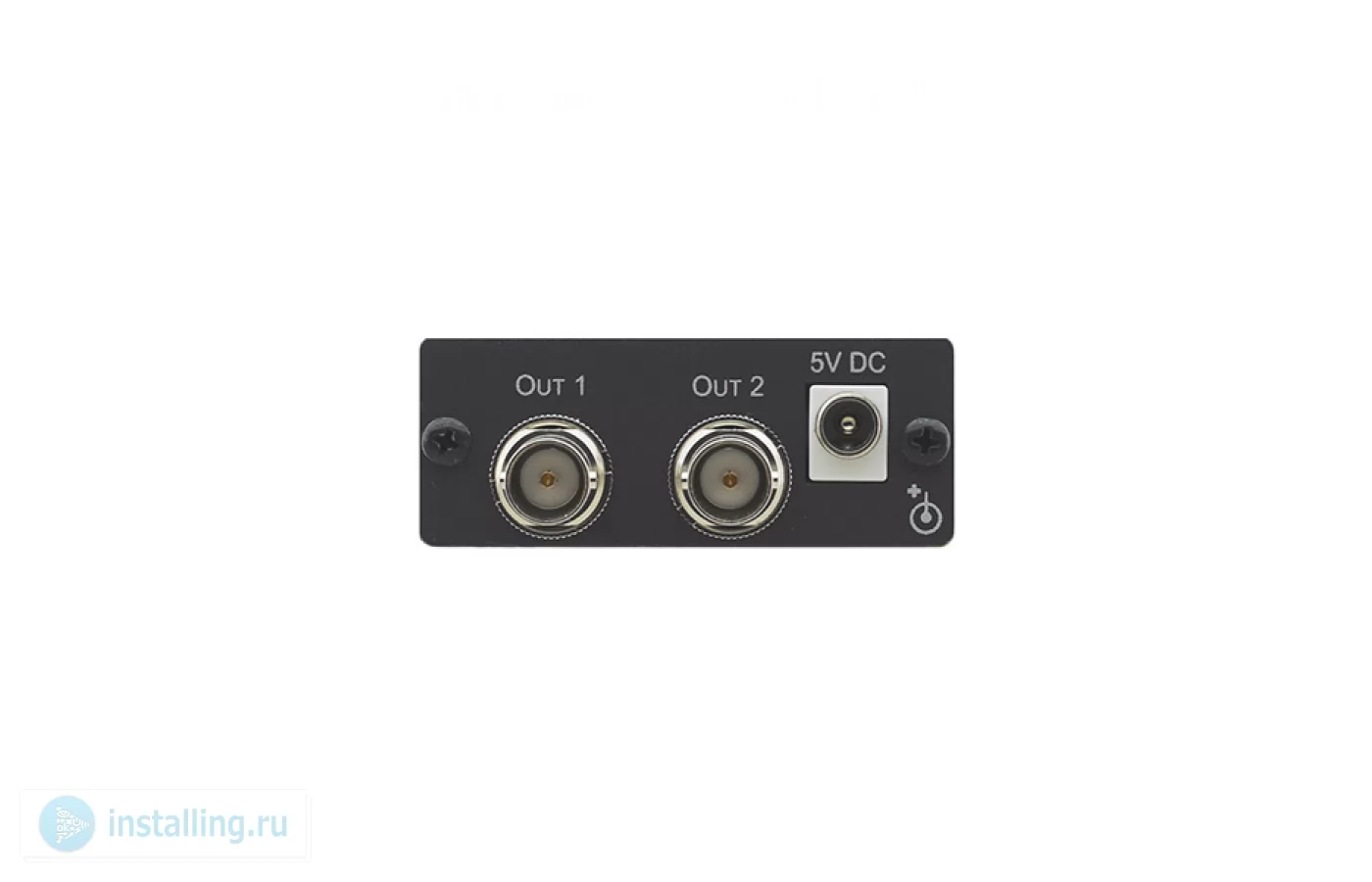

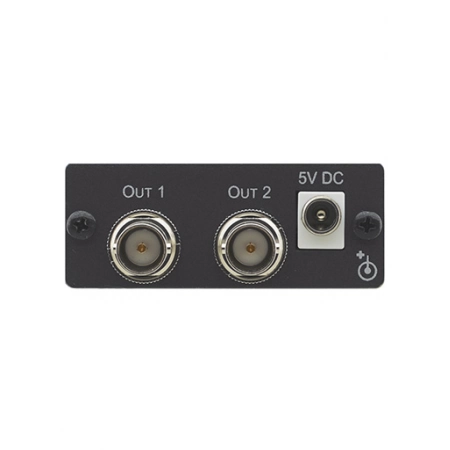

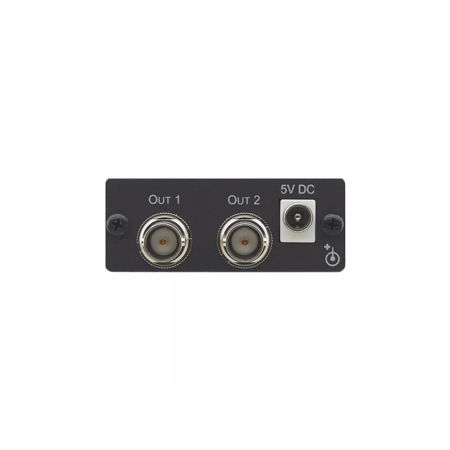

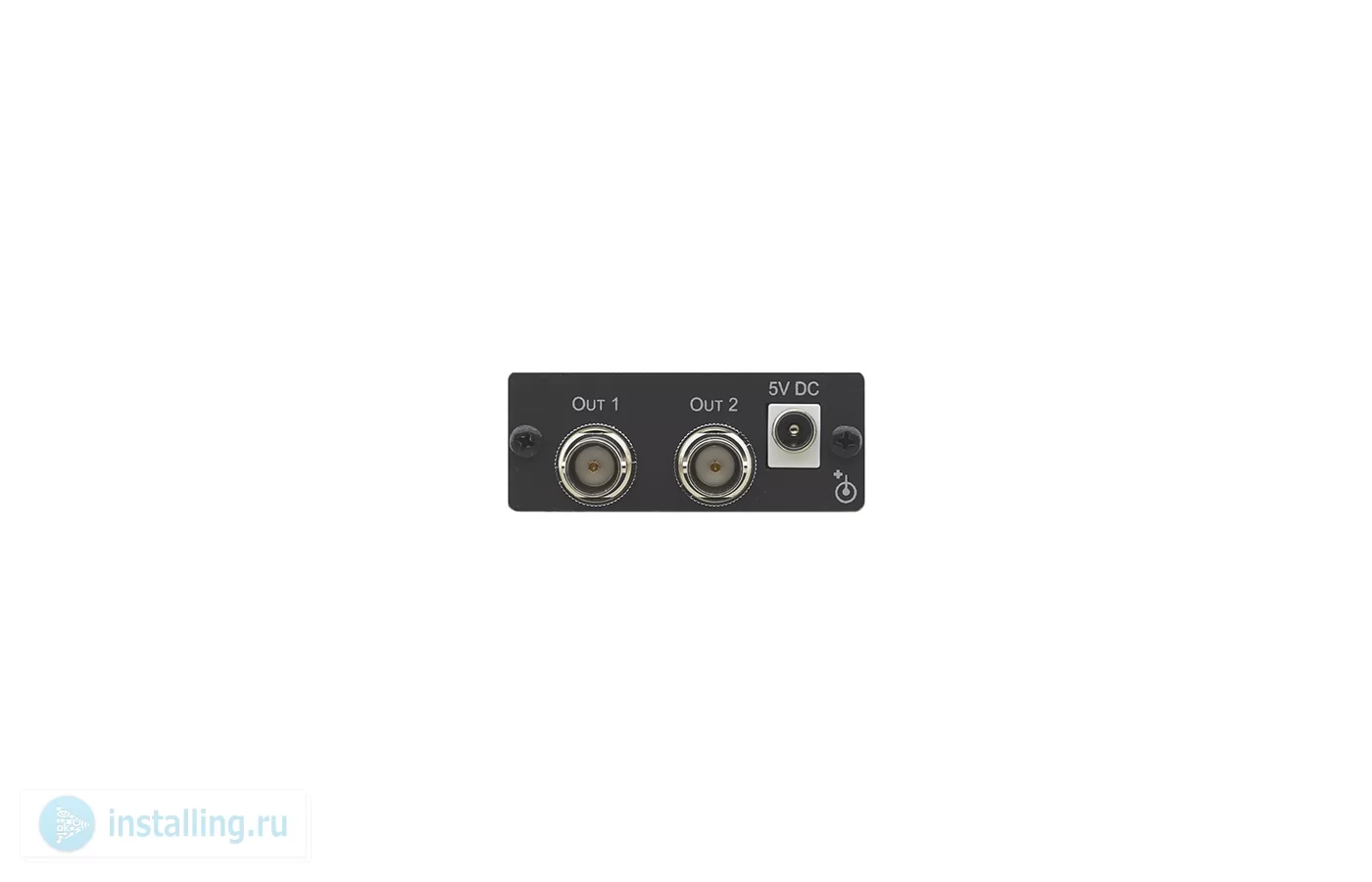

- Выходы 2 – SD / HD / ED / 3G / 6G / 12G-SDI, 75 Ом, разъем BNC (розетка)
- Поддерживаемые стандарты SMPTE 259M, 292M, 344M, 424M, ST-2081, ST-2082
- Эквализация сигнала 12 Гбит/с: до 80 м (кабели пр-ва Kramer)
- 3 Гбит/с и 6 Гбит/с: до 100 м
- 1,5 Гбит/с: до 200 м
- SD: до 300 м
- Максимальное разрешение 4K 60 Гц (4:2:2), 30 бит
- Пропускная способность 12 Гбит/с (-3 дБ)
- Максимальный размах выходного видеосигнала 800 мВ (75 Ом)
- Связь по переменному току
- Индикация тип сигнала (12G/6G, HD 1.5/3G, SD), питание
- Диапазон рабочих температур 0… 40?°C
- Диапазон температур хранения -40… +70?°C
- Относительная влажность воздуха 10… 90?% (без конденсации)
- Питание 5 В, 250 мА
- Габаритные размеры (ШxГxВ) 62 x 52 x 24 мм
- Масса 0,093 кг
В комплекте- Прибор VM-2UX – 1 шт.
- Блок питания (5.2 В, 4 А) – 1 шт.
- Монтажный набор
- Краткое руководство пользователя
