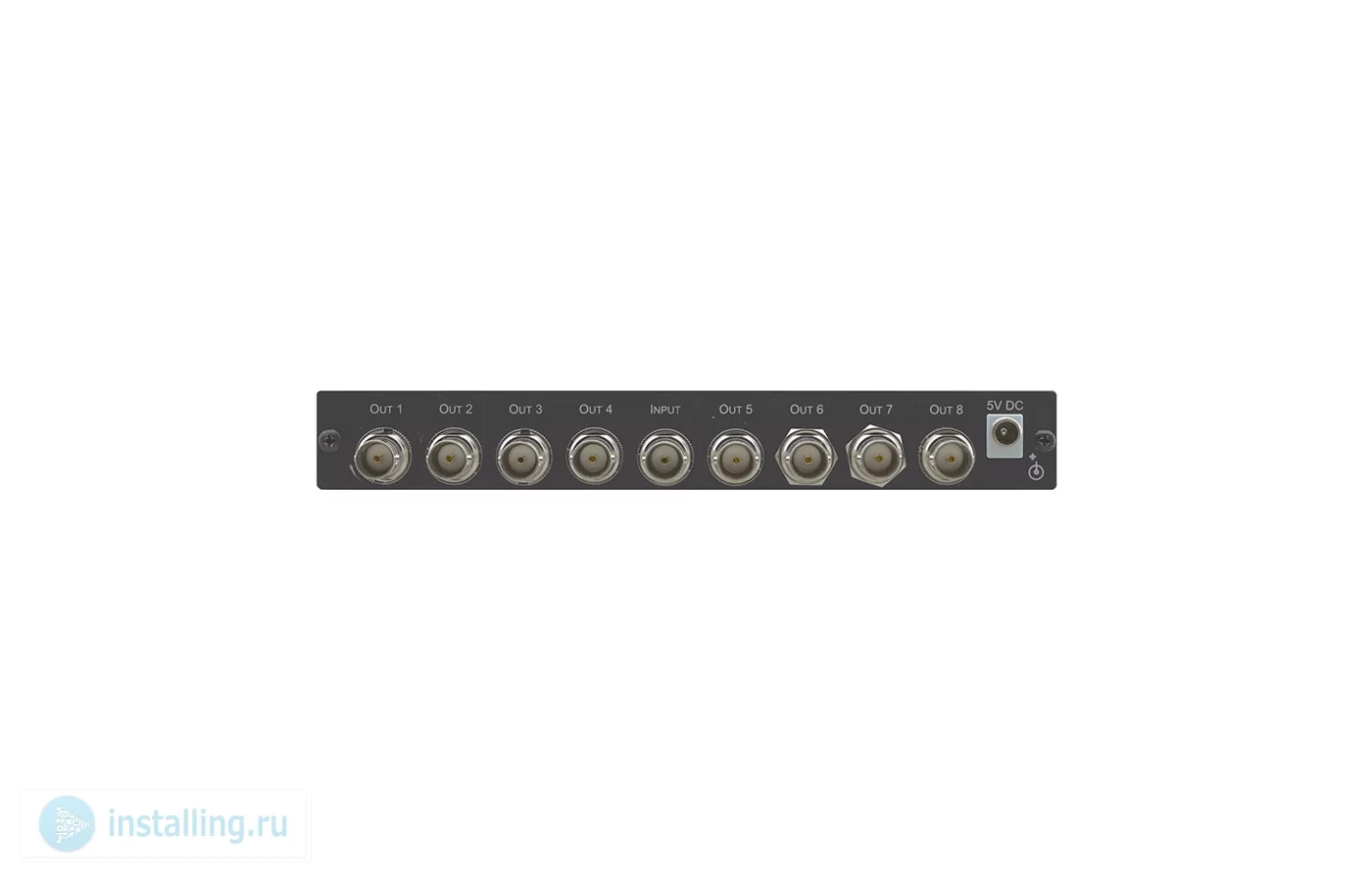

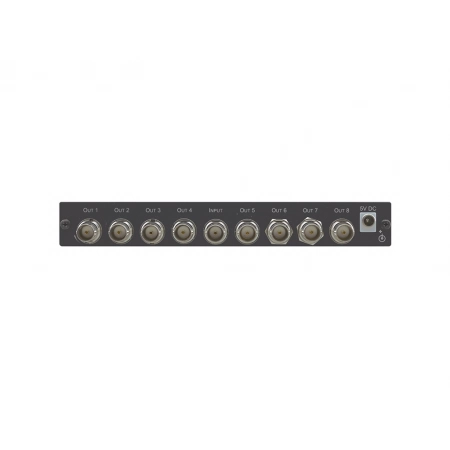

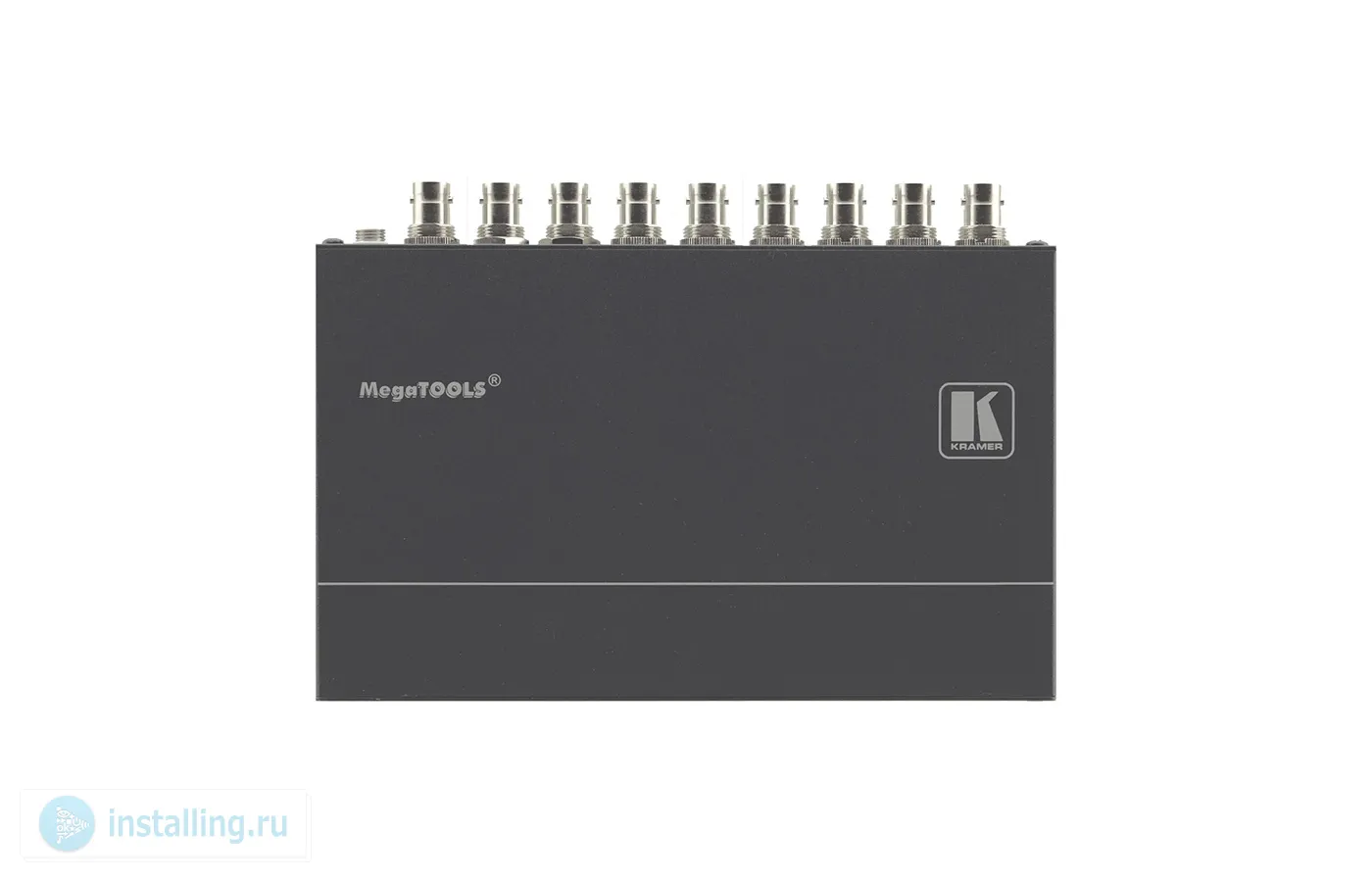

VM-8UX – усилитель-распределитель 1:8 SD/HD/3G/6G/12G-SDI, максимальное разрешение достигает 4Kp60 (4:2:2). Устройство имеет парные выходы (1 + 2, 3 + 4, 5 + 6, 7 + 8), когда используется только один выход из пары, на второй рекомендуется устанавливать заглушку-терминатор. Дальность передачи сигнала SD-SDI до 300 метров, HD-SDI до 200 метров, 100 метров – для сигналов 3G/6G-SDI, а сигналы 12G-SDI передаются на расстояние до 80 метров.

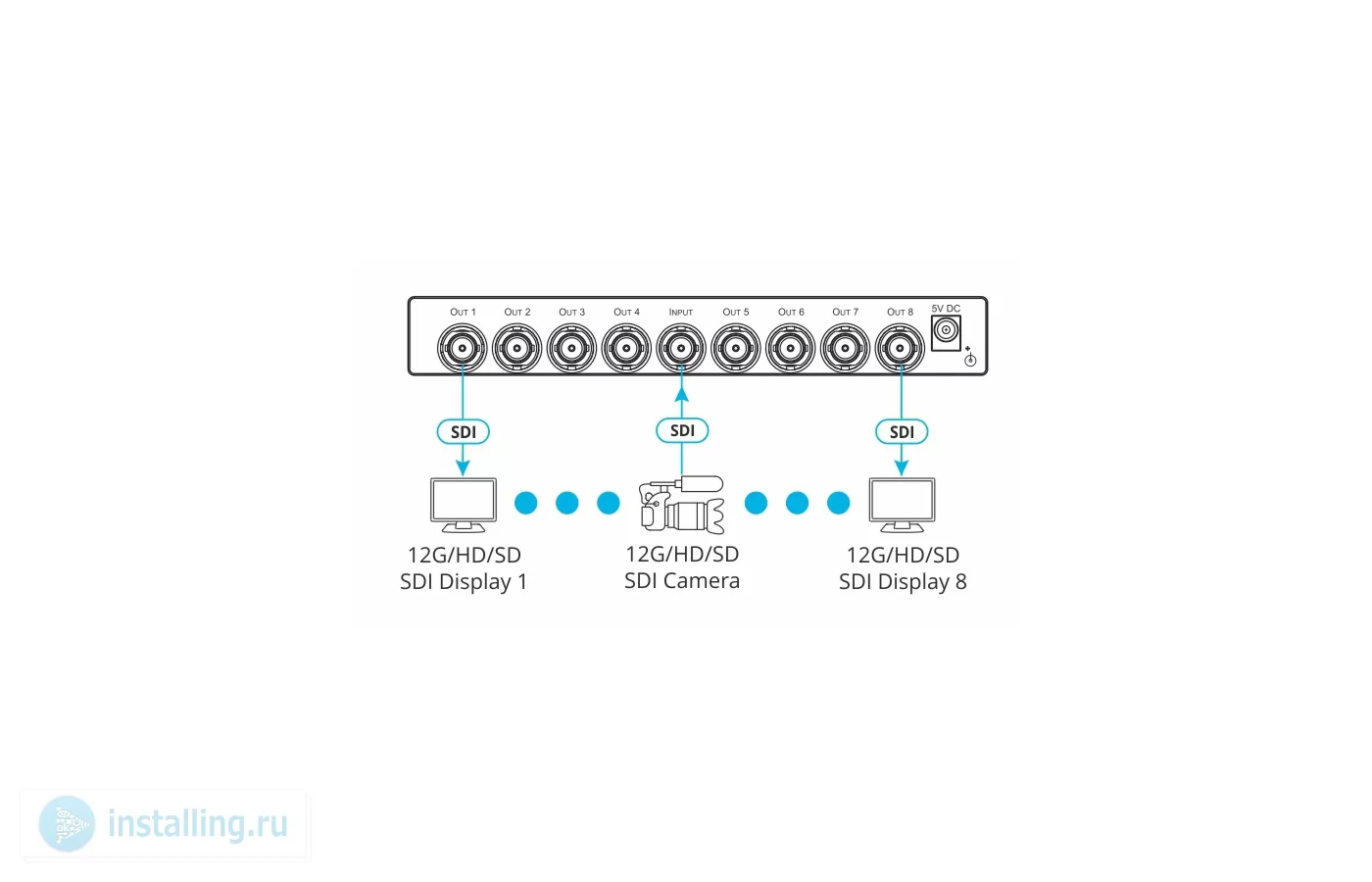

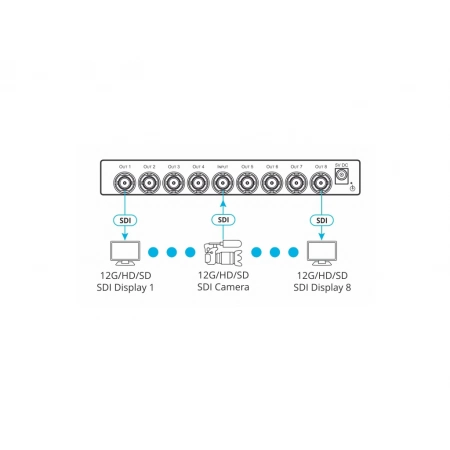

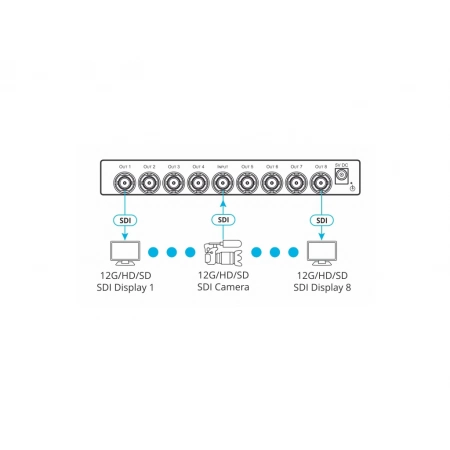

Основные особенности- Распределяет входной сигнал на 8 идентичных выходов с исходным качеством
- Надежное проводное соединение — коаксиальные кабели вещательного качества подключаются к разъемам BNC с фиксаторами, что исключает случайные отсоединения линии и гарантирует максимально быструю и качественную передачу несжатых SDI-сигналов в профессиональных распределенных видеосистемах
- Передача сигнала на большие расстояния без потери качества: эквализация входного сигнала и перетактование выходного позволяют добиться передачи на сверхдлинные дистанции; с кабелями Kramer расстояние удлинения составляет до 300 м для сигналов SD; 200 м для HD (1,5 Гбит/с); 100 м для 3G и 6G HD-сигналов; 80 м для 12G 4K-сигналов*
- Автоматическая подстройка скорости потока от 270 Мбит/с до 12 Гбит/с
- Соответствует стандартам SMPTE 259M (SD-SDI), 292M (HD-SDI), 344M (ED-SDI), 424M (3G HD-SDI), ST-2081 (6G-SDI) и ST-2082 (12G-SDI)
- Разрешение видеосигнала — вплоть до 4K/60 (4:2:2) с глубиной цвета до 30 бит
- Прием и передача сигналов SDI, HD-SDI, 3G HD-SDI, 6G и 12G-SDI со стандартизированными вложенными аудиоканалами и дополнительными данными
- Светодиодные индикаторы скорости потока входного, выходного сигналов и питания для удобной эксплуатации и быстрого устранения неполадок

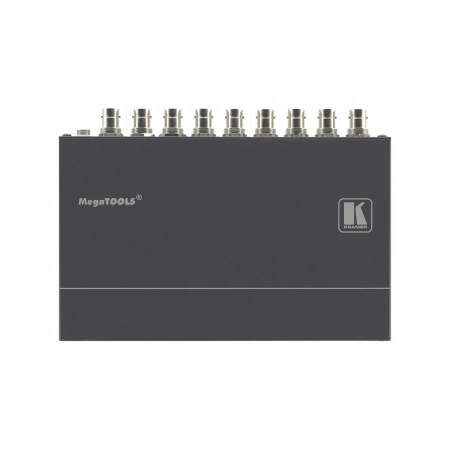

- Компактный корпус MegaTOOLS®, с опциональным адаптером RK-T2B три таких прибора монтируются бок о бок в 19? стойке (1U)
* — Примечание: расстояние передачи зависит от параметров сигнала и качества кабеля, при использовании кабелей сторонних производителей указанные максимальные значения могут снижаться.
Сфера применения- Студии видеопроизводства
- Вещательные студии, ПТС, обработка SDI-видео в полевых условиях
- Оборудование для обслуживания массовых мероприятий и сдачи в аренду
- Медицинские системы отображения
Технические характеристики- Входы 1 – SD / HD / ED / 3G / 6G / 12G-SDI, разъем BNC (розетка)
- Выходы 8 – SD / HD / ED / 3G / 6G / 12G-SDI, разъем BNC (розетка)
- Максимальное разрешение 4K/60 (4:2:2), 30 бит
- Пропускная способность 12 Гбит/с
- Скорость потока SDI 270 Мбит/с – 12 Гбит/с
- Поддерживаемые стандарты SMPTE 259M, 292M, 344M, 424M, ST-2081, ST-2082
- Эквализация сигнала 12 Гбит/с: до 80 м
- 3 Гбит/с и 6 Гбит/с: до 100 м
- 1,5 Гбит/с: до 200 м
- SD: до 300 м
- (кабели пр-ва Kramer)
- Максимальный уровень выходного сигнала 800 мВ от пика до пика (75 Ом)
- Связь по переменному току

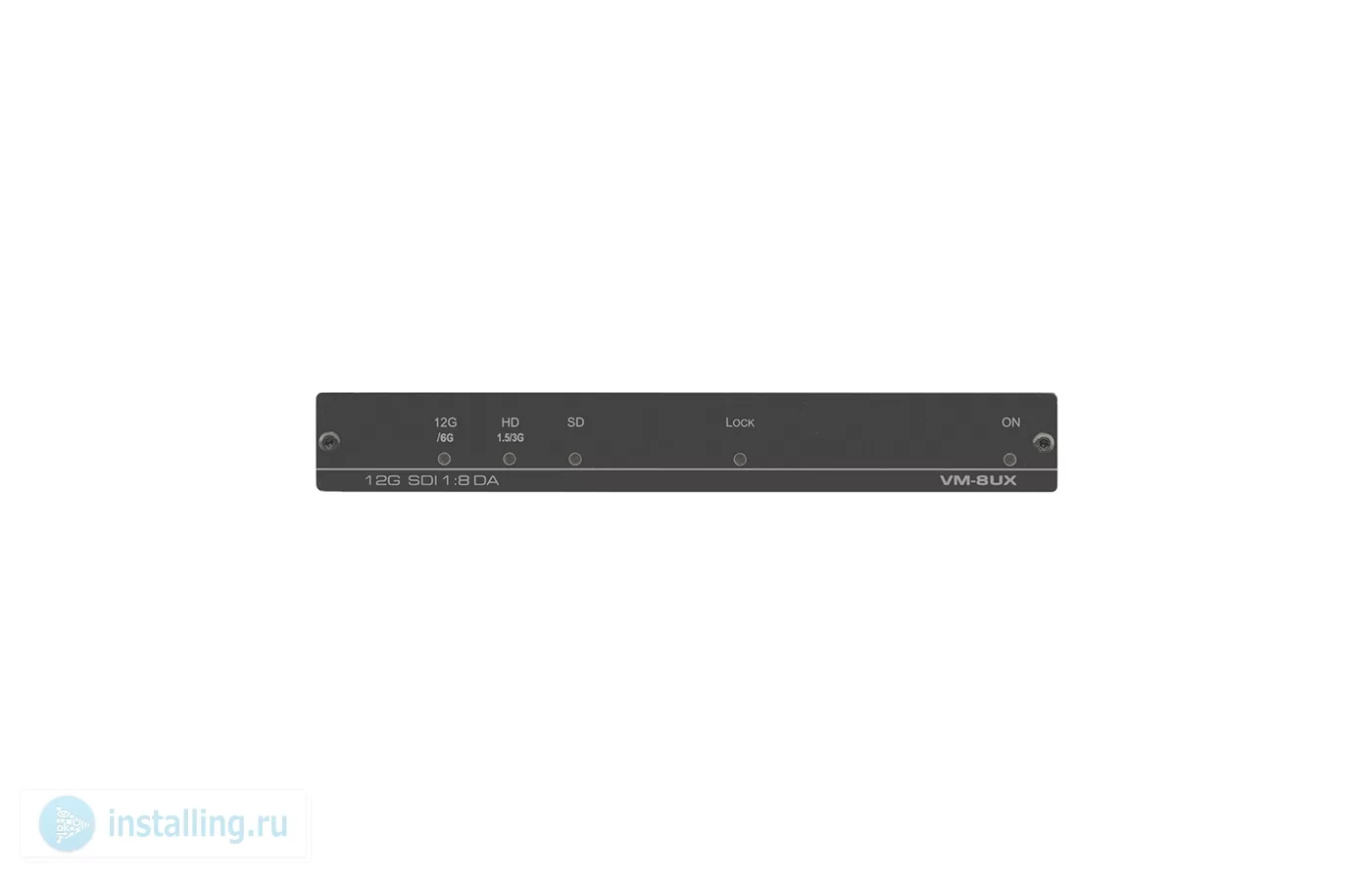

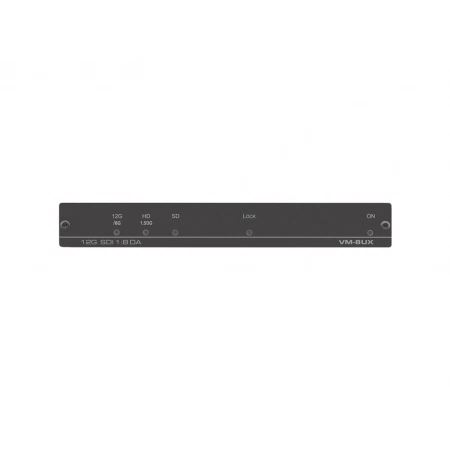

- Индикация тип сигнала (12G/6G, HD 1.5/3G, SD), питание, синхронизация
- Материал корпуса алюминий
- Охлаждение конвекция
- Диапазон рабочих температур 0… +40 °C
- Диапазон температур хранения -40… +70 °C
- Относительная влажность воздуха 10… 90 % (без конденсации)
- Питание 5 В, 400 мА
- Габаритные размеры (ШxГxВ) 187,5 x 115 x 25,4 мм
- Масса 0,48 кг
В комплекте- Прибор VM-8UX — 1 шт.
- Блок питания (5.2 В, 4 А) — 1 шт.
- Уголок для монтажа на плоские поверхности — 1 шт.
- Краткое руководство пользователя
