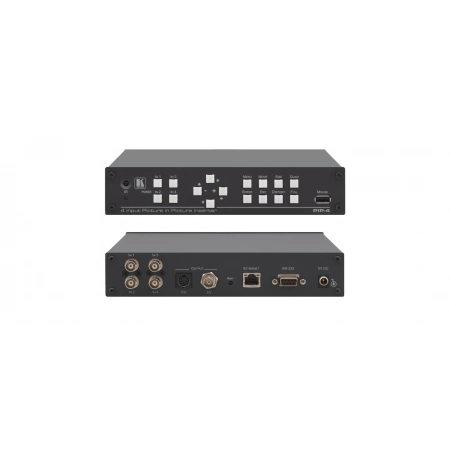

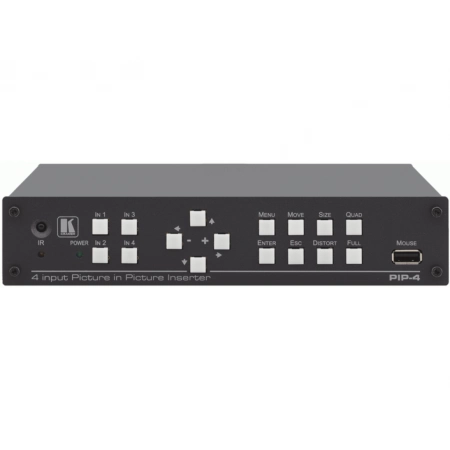

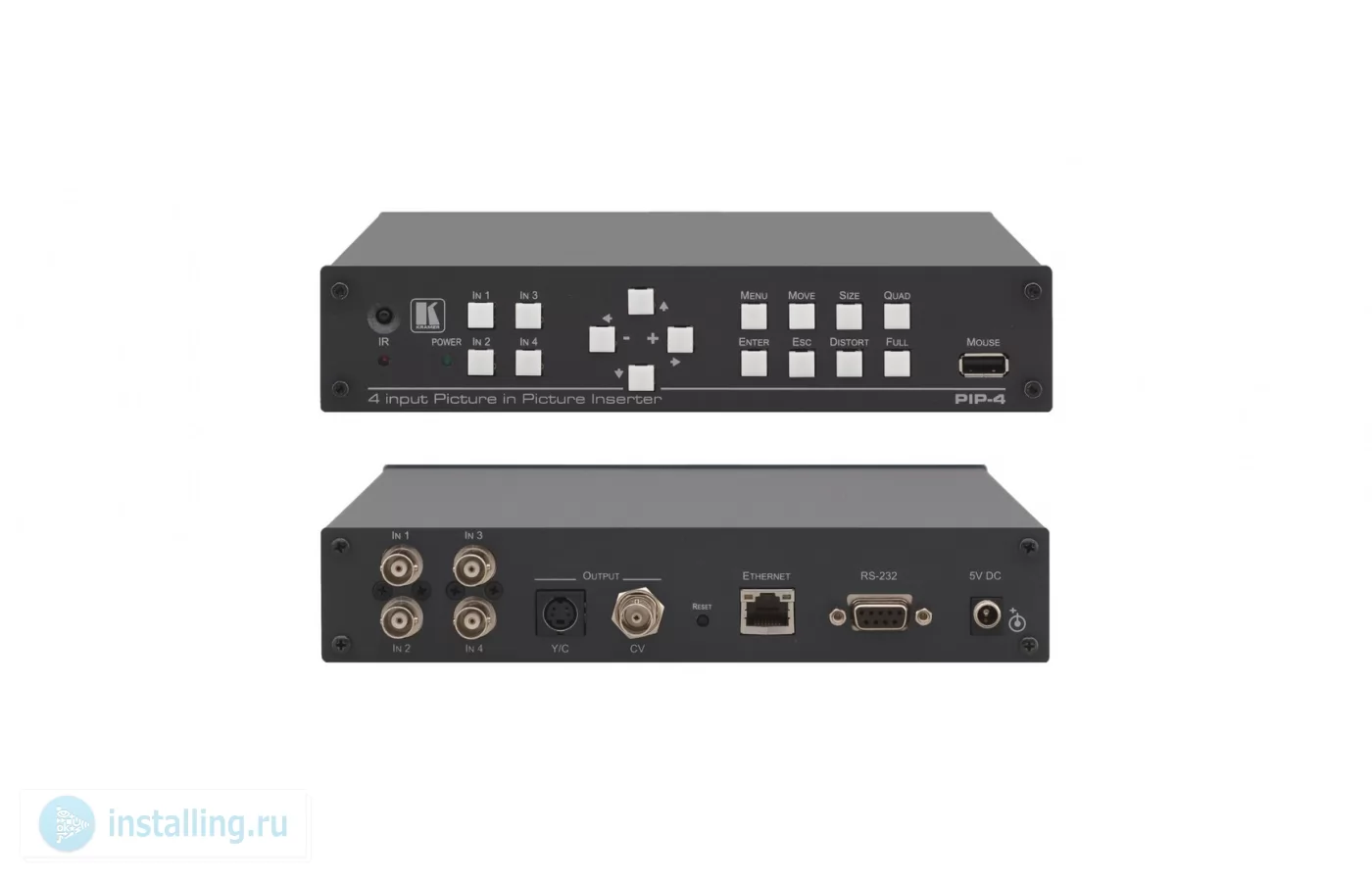

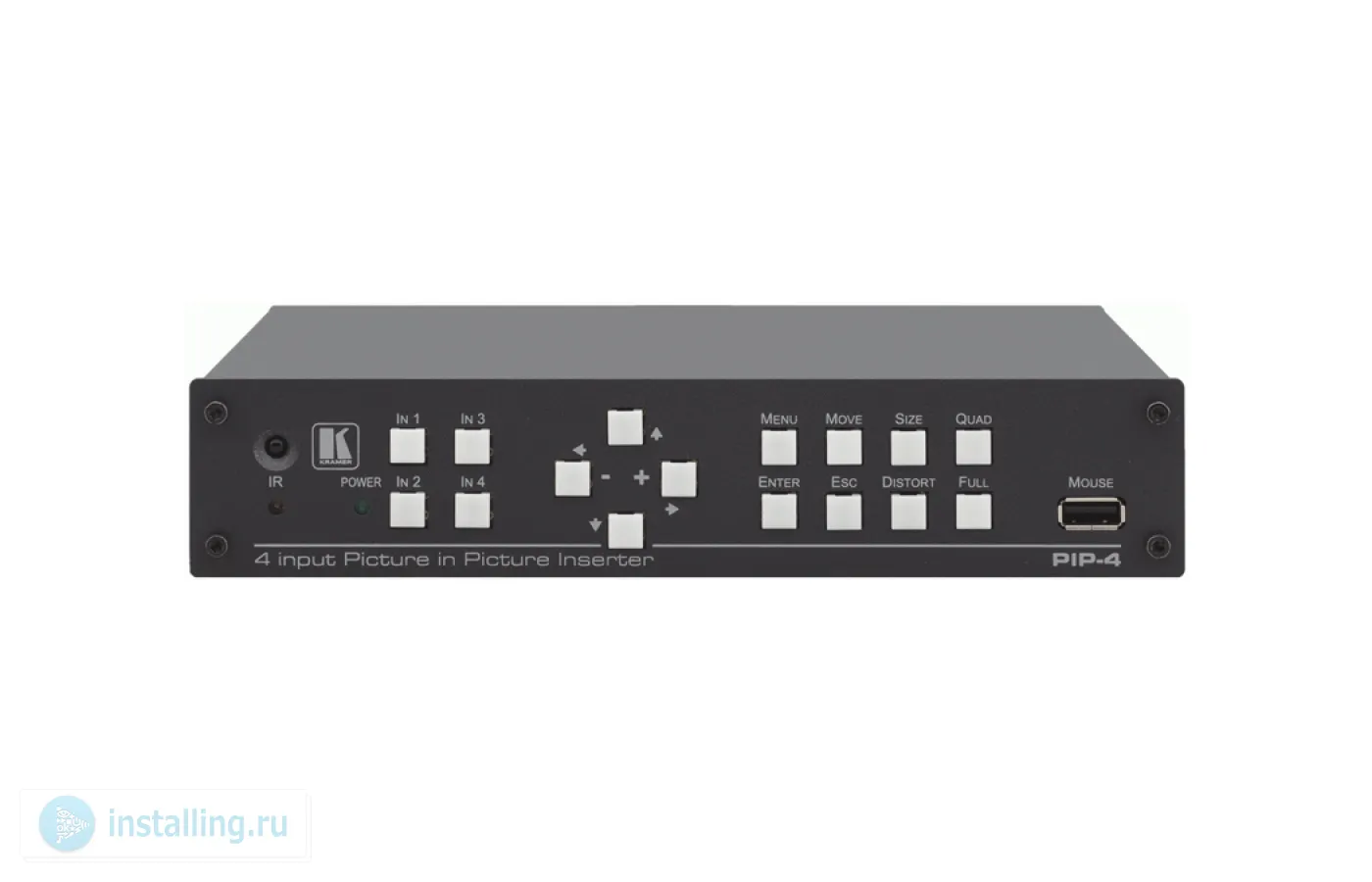

PIP-4 - высококачественное устройство вставки изображений, представленных композитным видеосигналом. Прибор дает возможность одновременного вывода до четырех изображений на одном экране. Положение и размер каждого изображения регулируются индивидуально.
Основные особенности:
изображения со всех входов могут отображаться одновременно
функция стоп-кадра для каждого вставленного изображения
кнопка Quad для одновременного отображения четырех изображений равного размера
выходной сигнал - композитный и S-Video
поддержка телевизионных систем PAL и NTSC на входах и выходах (без преобразования)
возможность подключения USB-мыши для удобства перемещения по экранному меню и регулировки изображений
встроенный регулятор параметров изображения (яркости, контрастности, насыщенности) ProcAmp для каждого входа
разнообразие возможностей управления - кнопки передней панели, с инфракрасного пульта, мышью (через экранные меню), через интерфейс RS-232 и Ethernet
компактный корпус настольного исполнения
Технические характеристики:

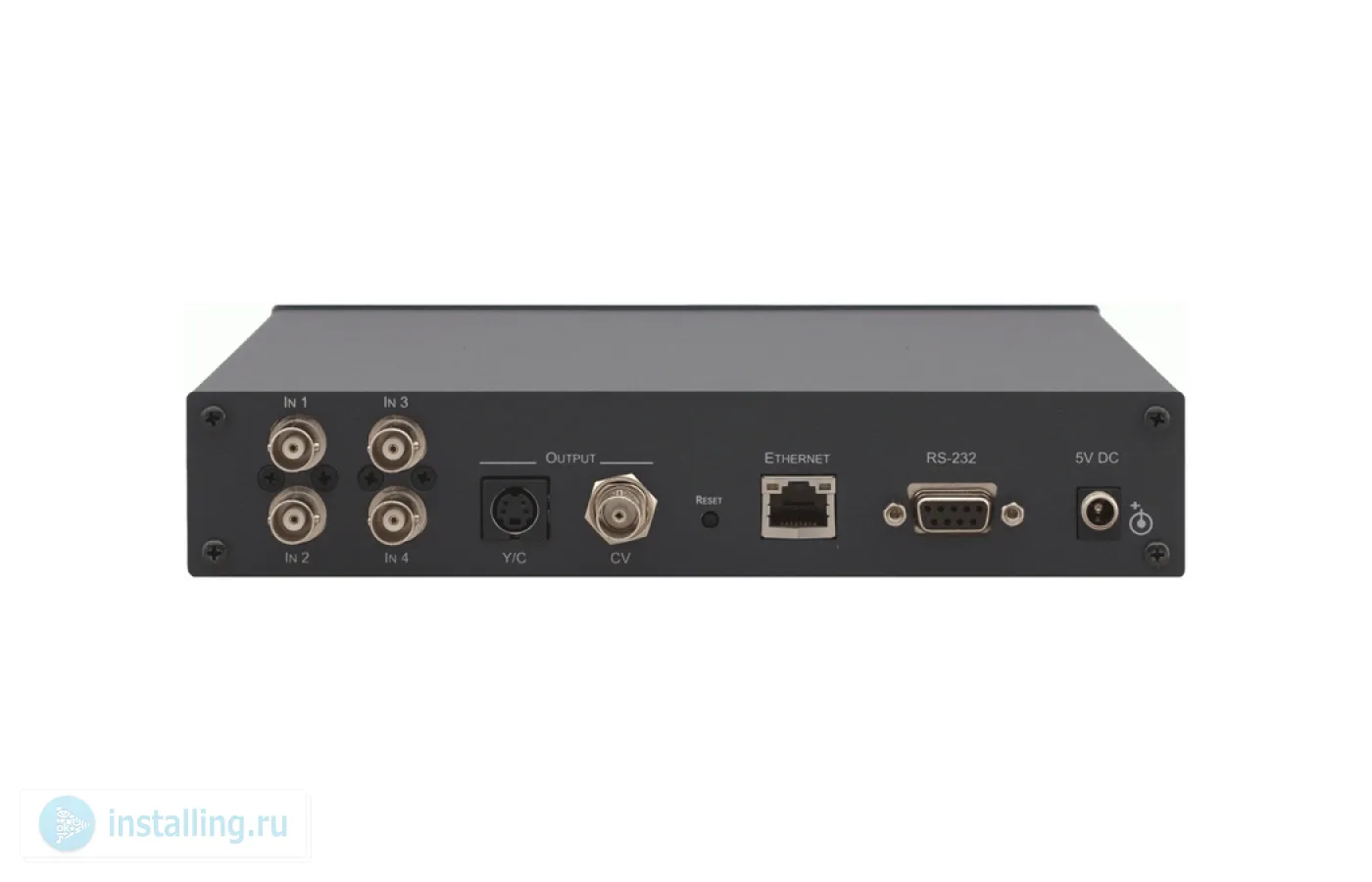

Входы 4- композитное видео, разъемы BNC (розетки)
Выходы 1- S-Video (Y/C), разъем mDIN (розетка)
1- композитное видео, разъемы BNC (розетка)
Цифровое разрешение 10 бит
Полоса пропускания видеотракта 5,4 МГц
К-фактор 0,9%
Отношение сигнал/шум 64 дБ
Дифференциальная фаза 0,8°
Дифференциальное усиление 1,1%
Нелинейность тракта яркостного сигнала 0,9%
Временной сдвиг сигналов яркости и цветности <15 нс
Разделение сигналов яркости и цветности адаптивные четырехканальные цифровые гребенчатые фильтры
Память энергонезависимая память для хранения двух состояний прибора
Управление кнопки на передней панели, экранное меню, интерфейсы RS-232 и Ethernet
Регулировки размер и положение вставленного изображения, регулировка видеопараметров, увеличение, стоп-кадр
Питание =5 В, 560 мА
Габаритные размеры (ШхГхВ) 215 х 177 х 44 мм
Масса 0,8 кг
В комплекте:
Kramer PIP-4
источник питания
пульт ДУ RC-IR3
монтажные элементы для крепления
Применение:
контроль в студиях видеопроизводства
телеконференции с использованием одного дисплея
многоканальный контроль в домашнем кинотеатре
охранные системы
