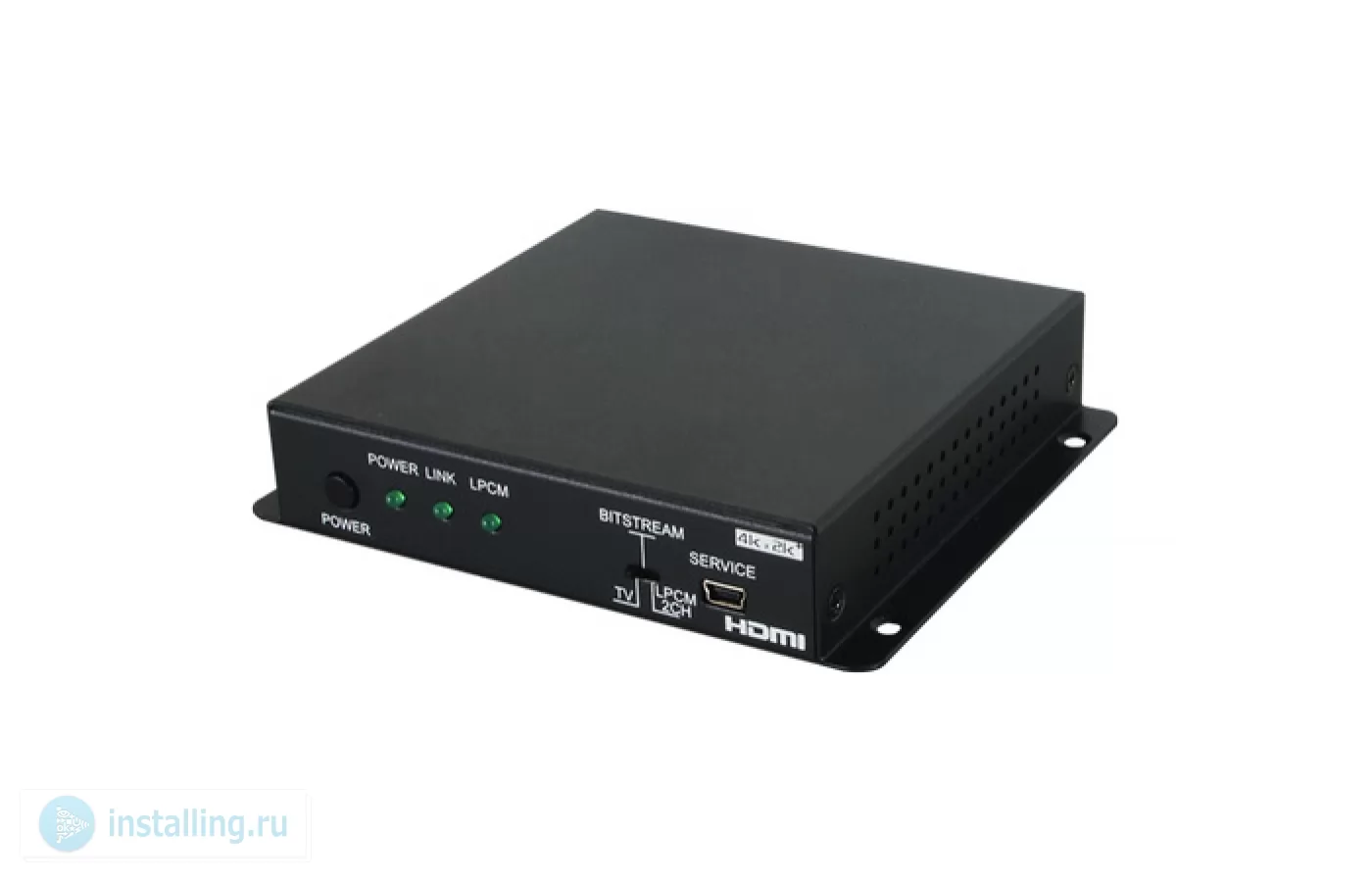

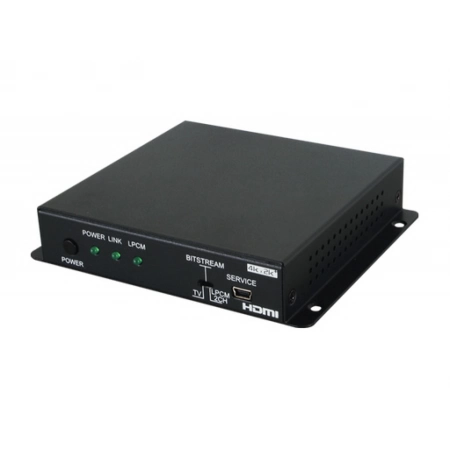

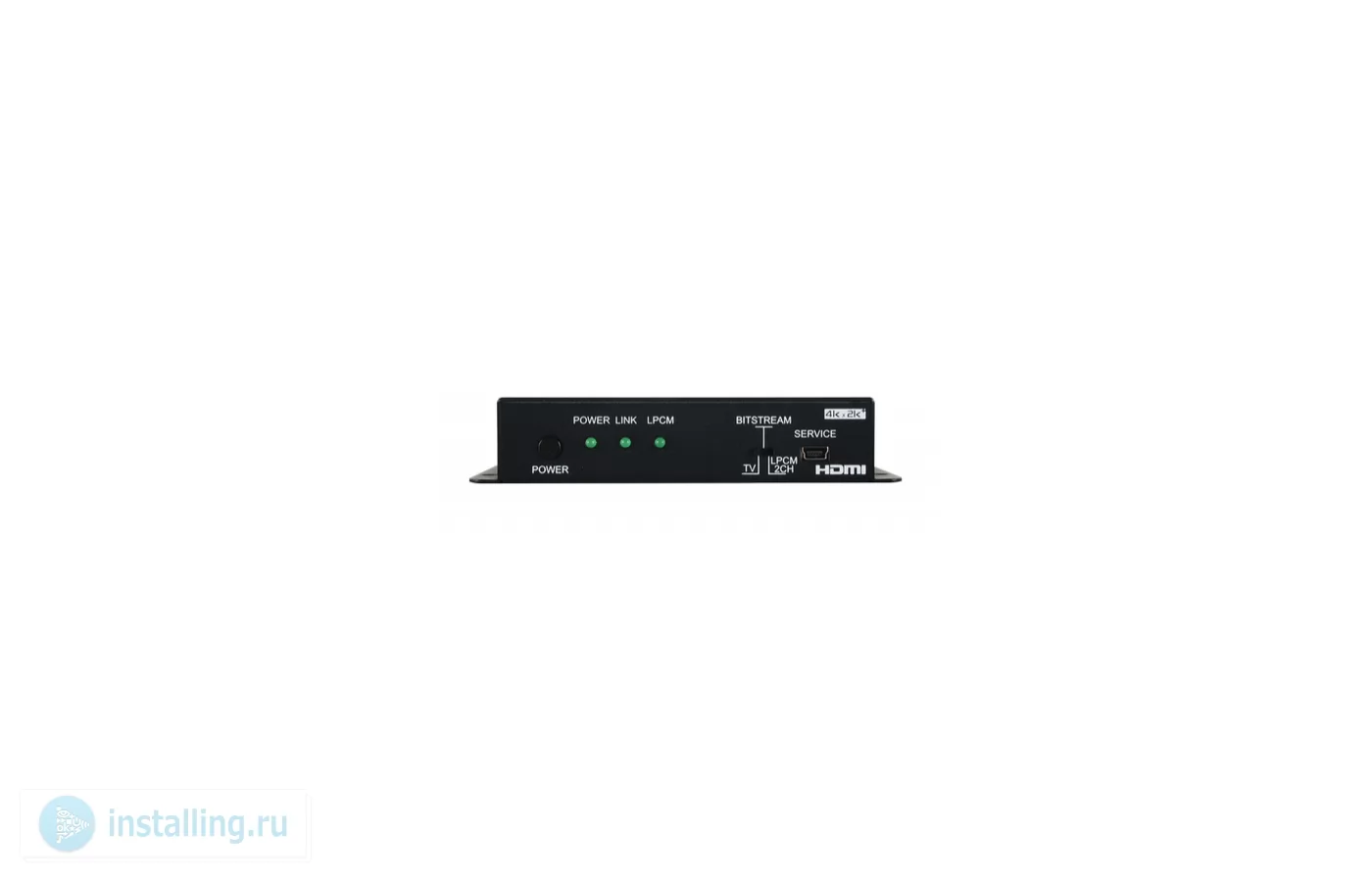

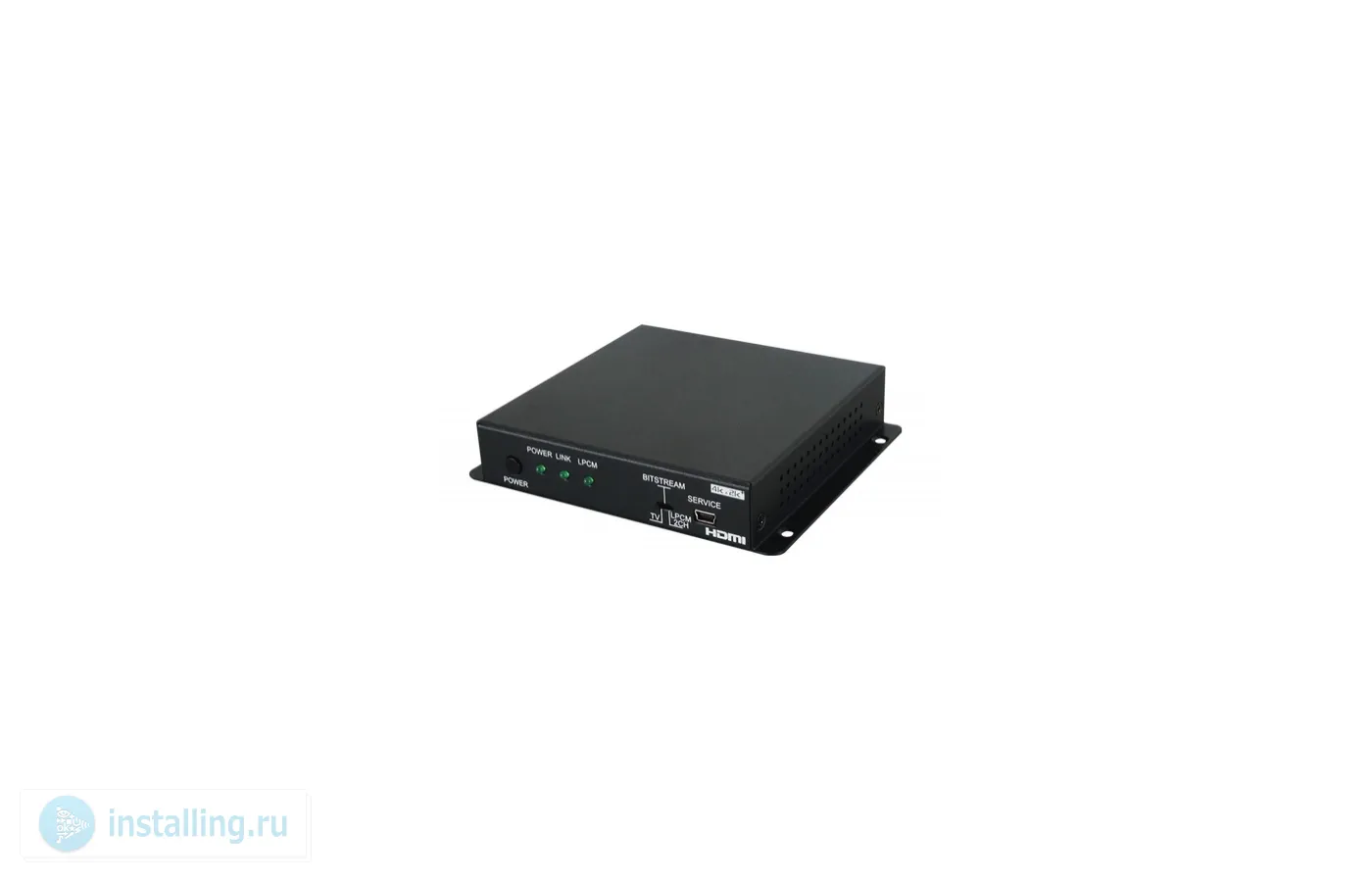

Декодер Cypress CPLUS-V11PE2

CPLUS-V11PE2 – декодер стереосигнала (2хRCA) и цифрового аудио S/PDIF (TOSLINK) из проходного сигнала HDMI разрешением до 4096x2160/60, 3D (цветовое пространство YUV 4:4:4) c HDCP 1.4, 2.2, EDID и CEC, полоса пропускания 600 МГц. Выделенный сигнал подается одновременно на два выхода: аналогового стерео и оптический цифрового аудио (2 канала LPCM и HD bitstream). Поддерживаемые форматы встроенного аудио LPCM 7.1 и HD bitstream с частотой дискретизации до 192 кГц. Управление командами RS-232 через виртуальный COM-порт (подключение по USB).

• Пропускная способность интерфейса HDMI – 18?Гбит/с на входе и выходе (600 МГц)
• Возможна работа с сигналами интерфейса DVI 1.0 через переходники HDMI-DVI
• Совместим с HDCP 1.4 и 2.2
• Разрешения сигнала – вплоть до 3840x2160/60 (4:4:4, 8 бит) и 4096x2160/60 (4:4:4, 8 бит)
• Поддержка 48-разрядного Deep Color для сигналов до 1080p/60
• Поддерживает сквозную передачу вложенного аудио в форматах LPCM 7.1, Bitstream и HD Bitstream
• Деэмбеддирование до 2 каналов аудио, вложенного в HDMI
• Аналоговый выход 2xRCA для вывода преобразованного аудио LPCM 2.0
• Аудио LPCM 2.0 и Bitstream подается на выход цифрового аудио S/PDIF (TOSLINK)
• Частота дискретизации до 192?кГц для цифрового аудио, вложенного в HDMI, и на выходе S/PDIF
• Управление блоком EDID: 2 ячейки памяти для записи пользовательских конфигураций EDID-блока и режим bypass
• Программное обеспечение для EDID-менеджмента (ПК)
• Переключатель на корпусе для выбора EDID-блока (TV/BITSTREAM/LPCM 2CH), передаваемого источнику
• Возможно управление командами интерфейса RS-232 через эмуляцию COM-порта на ПК, подключение по USB

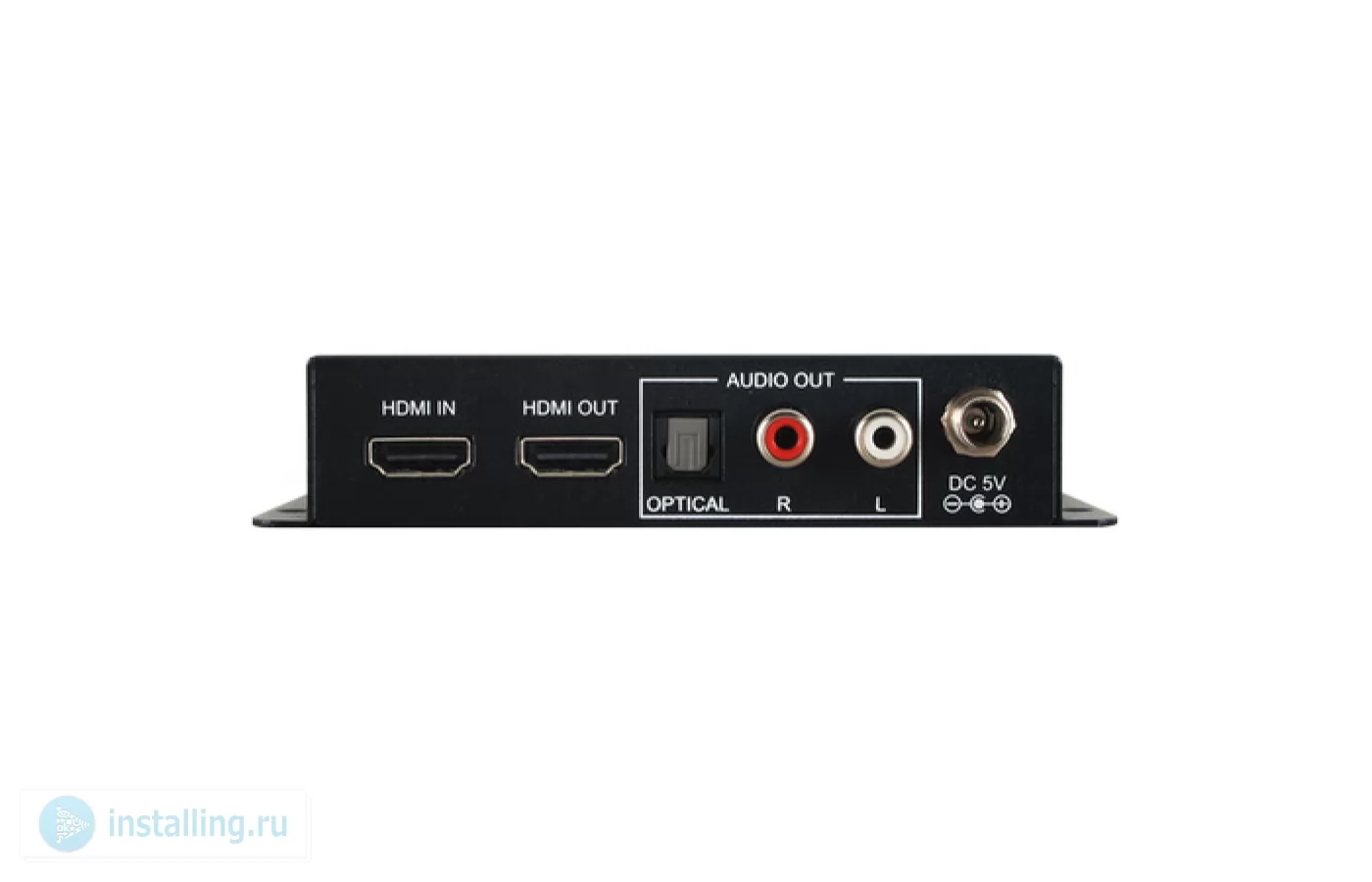

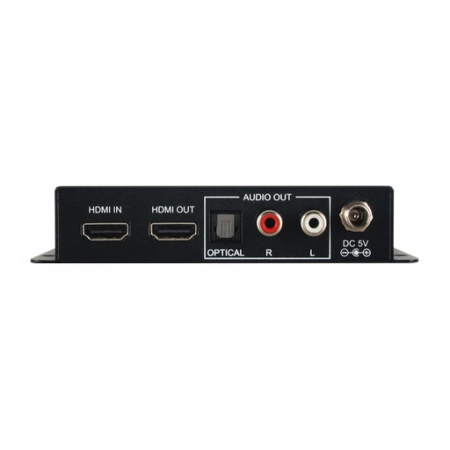

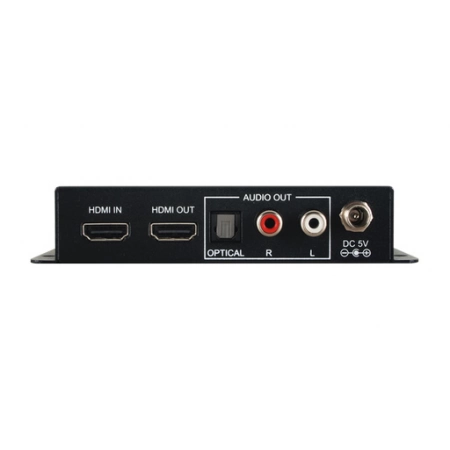

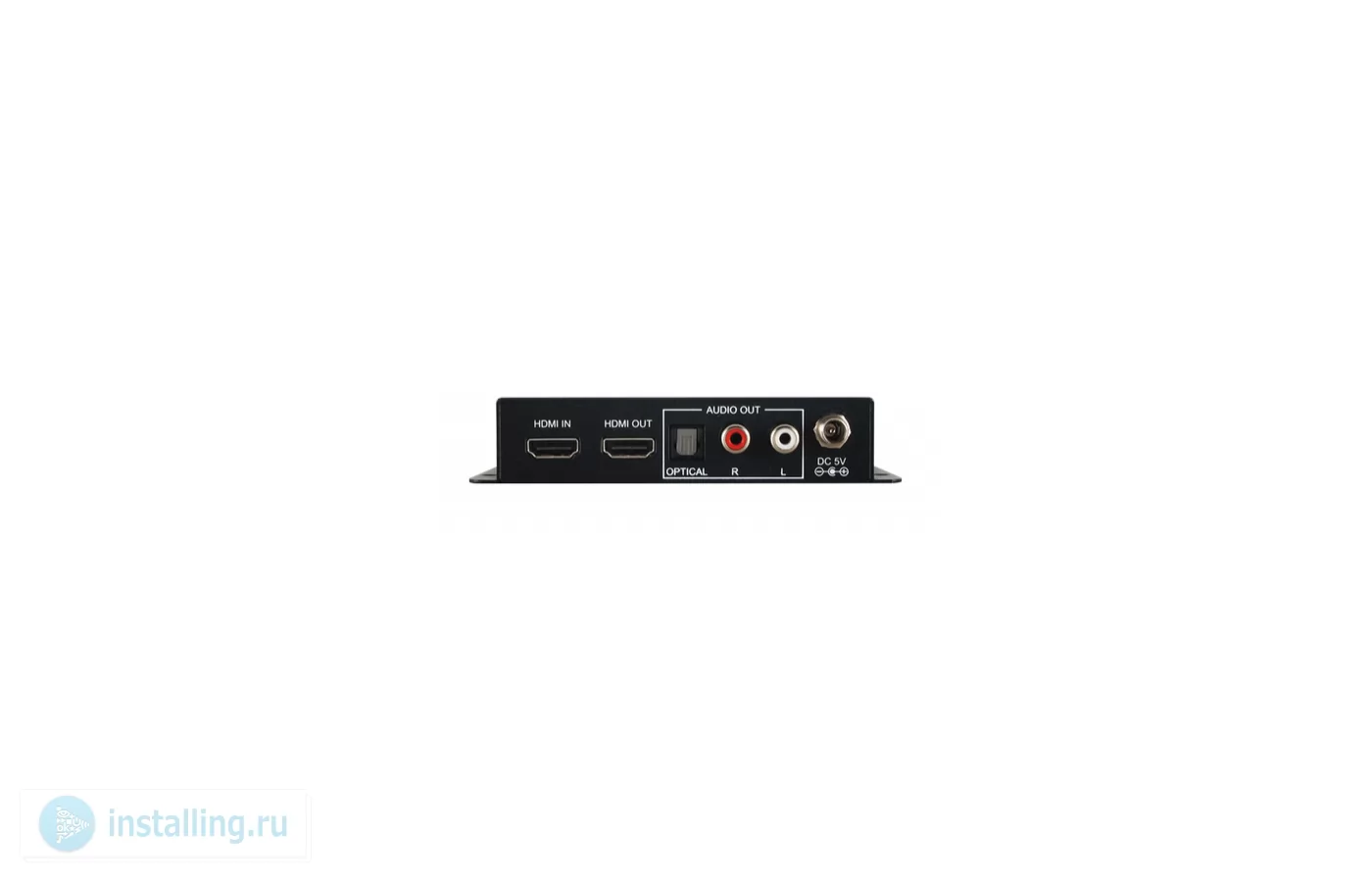

• Входы 1 – HDMI, тип A (розетка)
• Выходы 1 – HDMI, тип A (розетка)
• 1 – аналоговое стерео, разъемы 2xRCA (розетка)
• 1 – цифровое аудио S/PDIF, оптический интерфейс TOSLINK
• Порты 1 – USB (подключение к ПК), mini-B (розетка)
• Полоса пропускания 600 МГц / 18 Гбит/с
• Частота дискретизации аудио 192 кГц (HDMI, S/PDIF)
• Вложенное аудио LPCM 2.0/5.1/7.1, Bitstream, HD Bitstream
• Форматы цифрового аудио LPCM 2.0, Bitstream
• Форматы аналогового аудио 2 канала (стерео)
• Длина кабеля HDMI 10 м – 1080p/60, 12 бит
• 15 м – 1080p/60, 8 бит

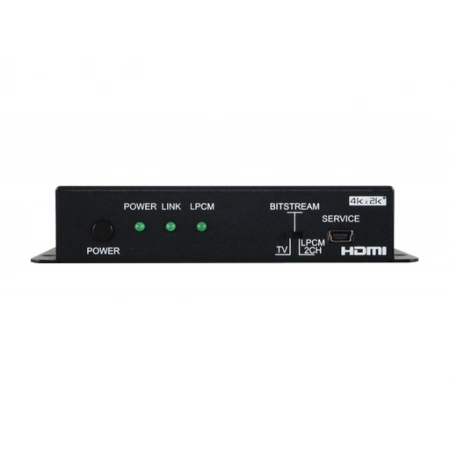

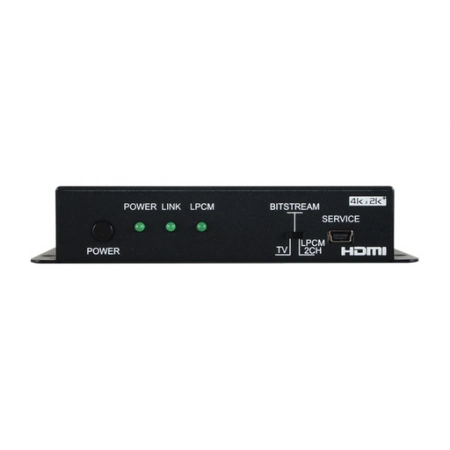

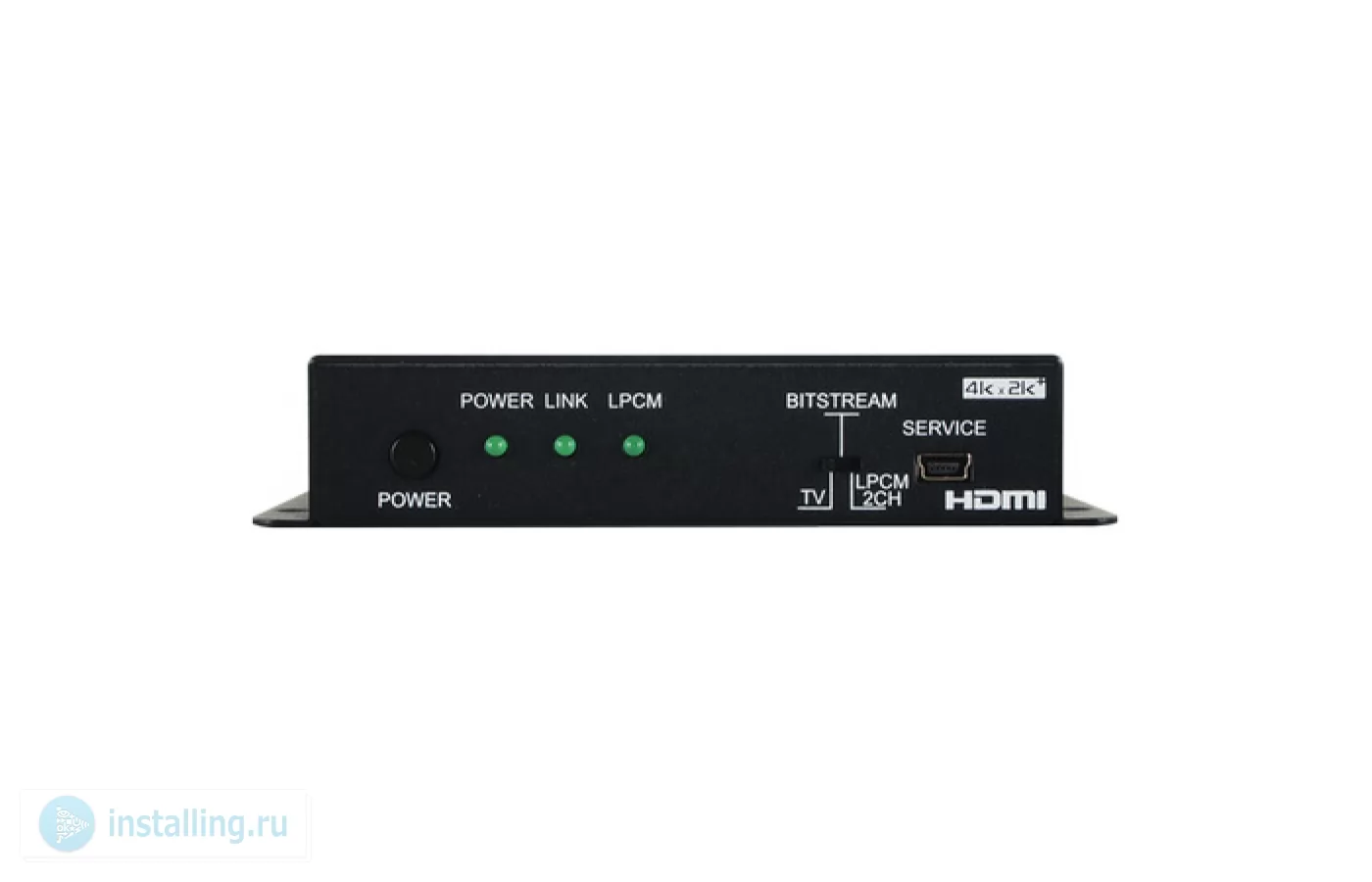

• Индикация питание, связь, вложенное аудио LPCM
• Материал корпуса металл
• Цвет черный
• Защита от электростатических разрядов ±8?кВ (воздушный разряд)
• ±4?кВ (контактный разряд)
• Диапазон рабочих температур 0… 40 °C
• Диапазон температур хранения -20… +60 °C
• Питание 5 В, 2.6 А
• Энергопотребление 3,91 Вт
• Габаритные размеры (ШxГxВ) 128 x 116,8 x 30 мм (с учетом разъемов)
• Масса 0,358 кг

Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.

• Прибор CPLUS-V11PE2 – 1 шт.
• Блок питания (5 В, 2.6 А) – 1 шт.
• Руководство пользователя

• Извлечение аудио для трансляции через AV-ресиверы, не оборудованные интерфейсом HDMI, или активные громкоговорители
• Системная интеграция AV-оборудования и постройка системы домашнего кинотеатра
• Подключение DVI-дисплеев и аналоговых АС к источнику HDMI
• EDID-менеджмент для сигналов HDMI/DVI
