Усилитель-распределитель Kramer VM-80VN

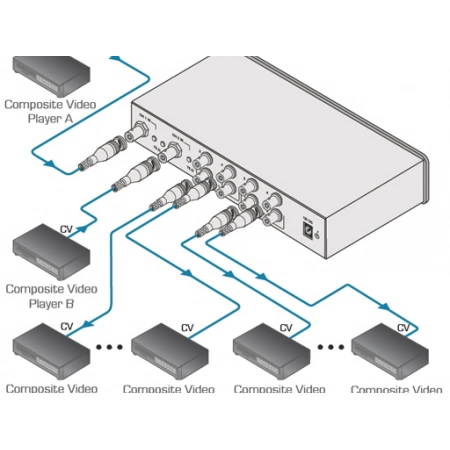

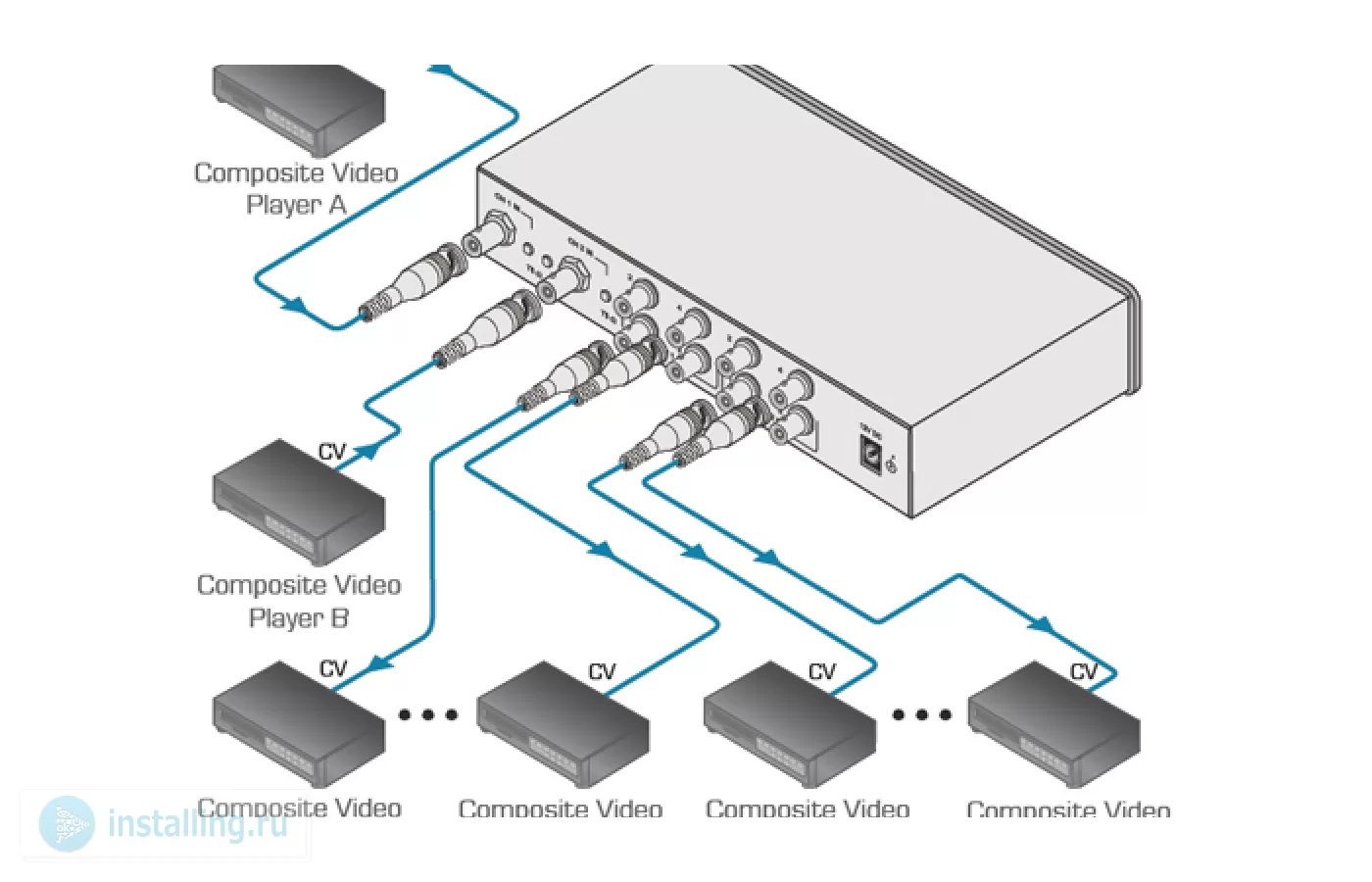

VM-80VN – усилитель-распределитель 1:8 композитного видеосигнала/SDI. Оснащен разъемами BNC. Данный высокопроизводительный прибор может выступать в качестве одиночного усилителя-распределителя 1:8 (при работе с сигналами композитного видео или SDI), либо как два раздельных усилителя-распределителя 1:4 (для сигналов s-Video). Выбор режима осуществляется кнопками передней панели. Каждый из режимов позволяет формировать идентичные выходные сигналы для систем с несколькими мониторами, проекторами и другими устройствами отображения. Усилитель-распределитель обладает широкой полосой пропускания в 330 МГц, что позволяет использовать его с сигналами SDI и подобными. В качестве дополнительного устройства для распределения аудиосигналов может использоваться усилитель-распределитель VM-80А. Проходные входы дают возможность интегрировать прибор в более крупные системы распределения сигналов. Точная подстройка выходных уровней левого и правого каналов и контроль АЧХ производятся с помощью расположенных на передней панели четырех регуляторов (по два на каждый канал). Устройство выполнено в надежном корпусе компактного размера, который не займет много места на столе; два прибора размещаются рядом в стандартной 19-дюймовой стойке при помощи опционального адаптера.

• Широкая полоса пропускания – 330 МГц (на уровне -3 дБ)

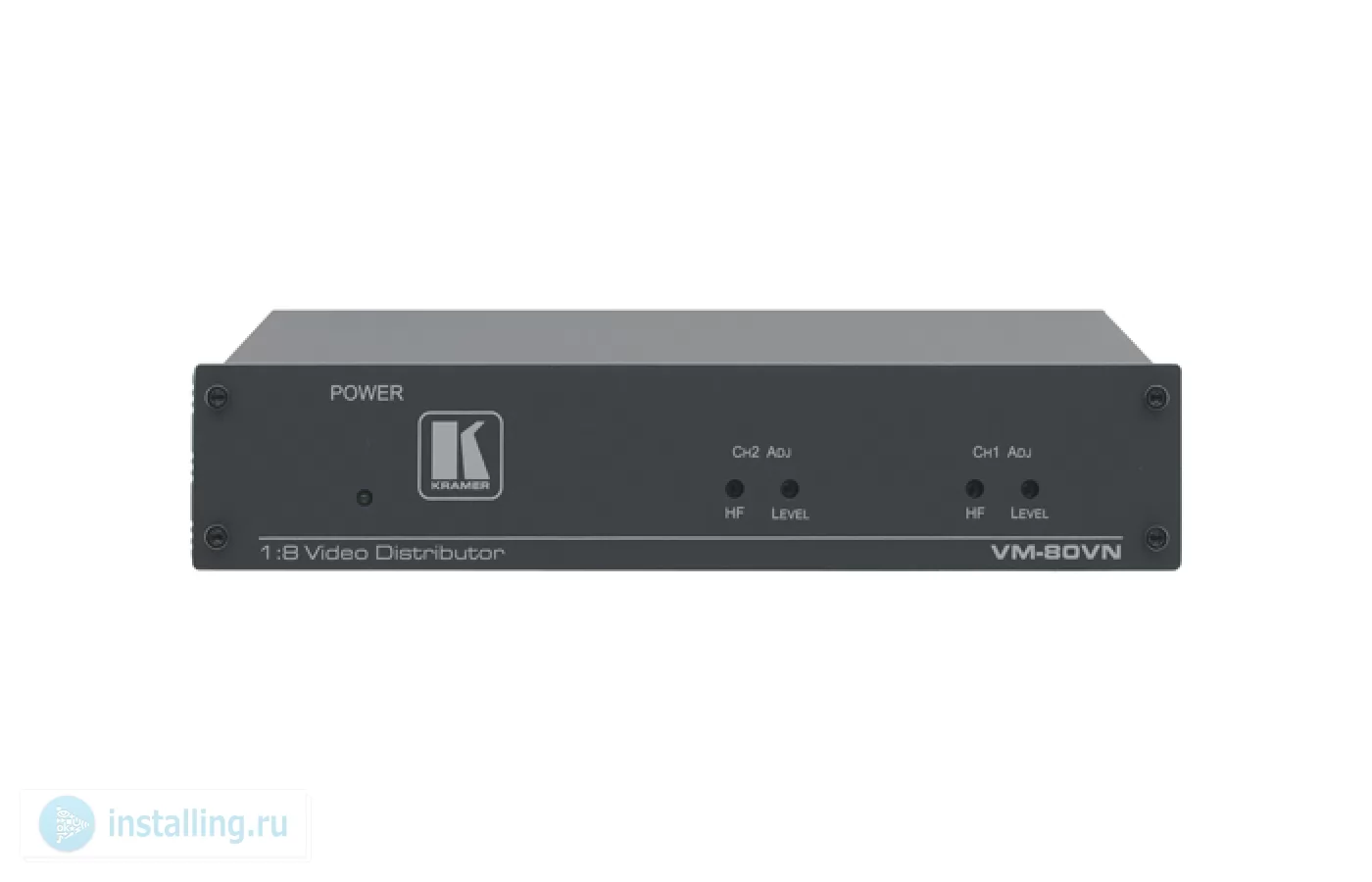

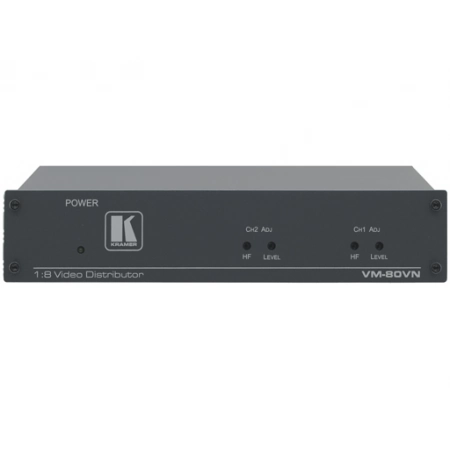

• Регуляторы на передней панели для точной подстройки выходных уровней левого и правого каналов и контроля АЧХ (по два на каждый канал)
• Устройство может работать как одиночный усилитель-распределитель 1:8 (композитное видео/SDI), либо как два раздельных усилителя-распределителя 1:4 (s-Video)
• Связь по постоянному или переменному току
• Подходит для совместной работы с усилителем-распределителем аудиосигналов VM-80A
• Компактный корпус – прибор размещается на столе или любой другой подходящей поверхности (резиновые «ножки» в комплекте); 2 прибора можно разместить рядом в стандартной 19-дюймовой стойке (высота 1U) при помощи адаптера Kramer RK-1 (приобретаются отдельно)

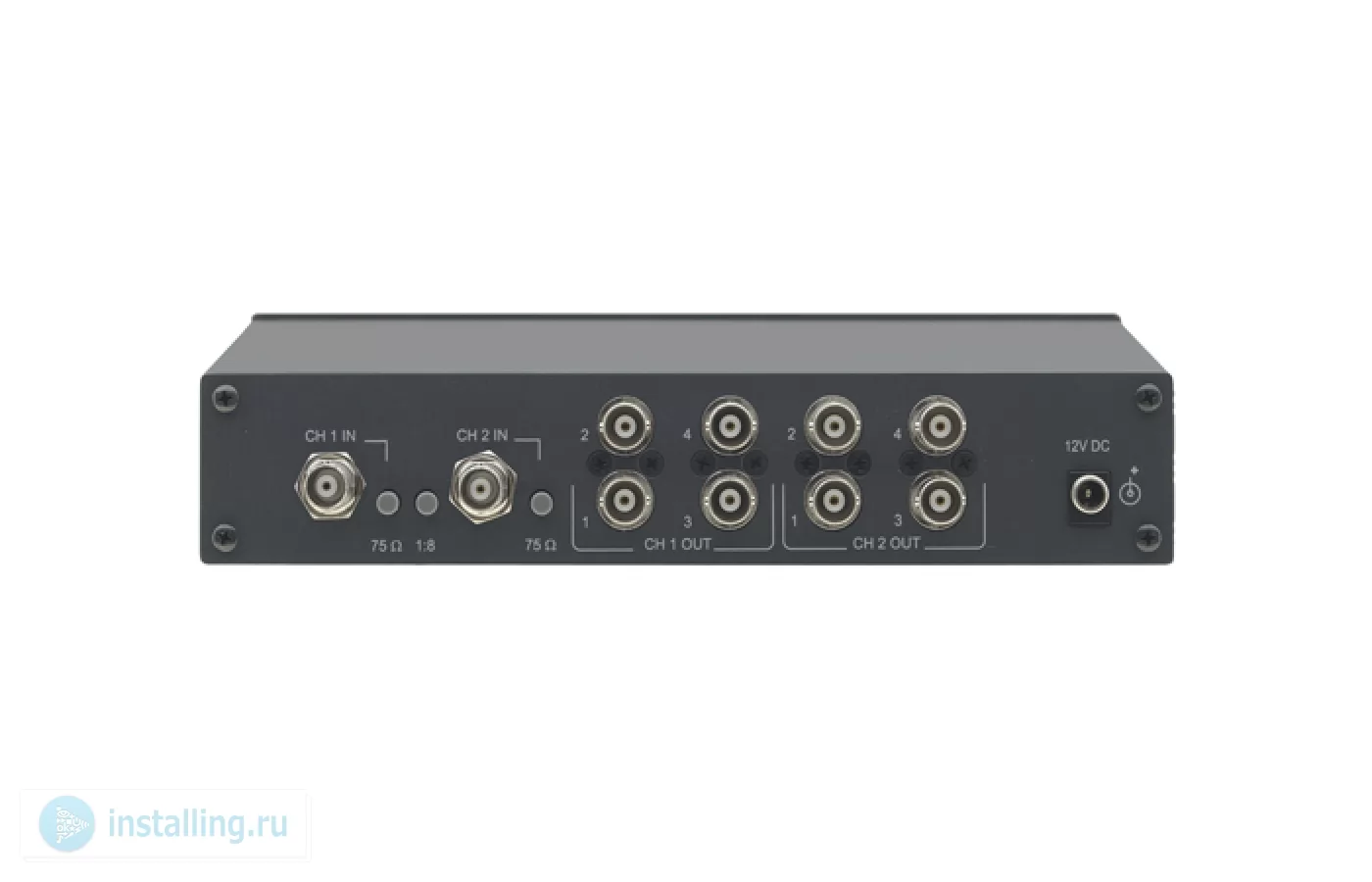

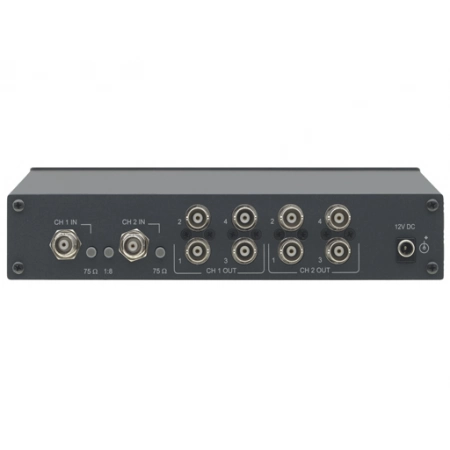

• Входы 2 – композитное видео/SDI, проходное гнездо, 1 В / 75 Ом, кнопка для включения эквивалентной нагрузки 75 Ом, разъемы BNC (розетка)
• Выходы 2х4 – композитное видео/SDI, 1 В / 75 Ом, разъемы BNC (розетка)
• Максимальный уровень выходного видеосигнала 2 В
• Полоса пропускания видеосигнала 330 МГц (на уровне -3 дБ)
• Дифференциальное усиление 0,12%
• Дифференциальная фаза 0,5°
• K-фактор менее 0,05%
• Отношение сигнал/шум 74 дБ
• Управление кнопка включения эквивалентной нагрузки 75 Ом (на задней панели), кнопка выбора режима усилителя-распределителя (1:8 или 2х1:4)
• Нелинейность 0,1%
• Связь по переменному току, по постоянному току
• Питание 12 В, 50 мА (пост.)
• Рабочая температура 0… +40 °C
• Температура хранения -40… +70 °C
• Относительная влажность воздуха от 10% до 90%, без конденсации
• Габаритные размеры (Ш x Г x В) 220 x 180 x 45 мм
• Масса около 1,3 кг
• В комплекте блок питания, комплект резиновых «ножек»

• Распределение сигналов высокого разрешения и цифровых сигналов SDI в любых профессиональных AV-системах
• Студии видеопроизводства и тиражирования
• Распределение компонентных/RGBs видеосигналов, а также компонентных сигналов других форматов путем параллельного подключения нескольких VM-80VN
